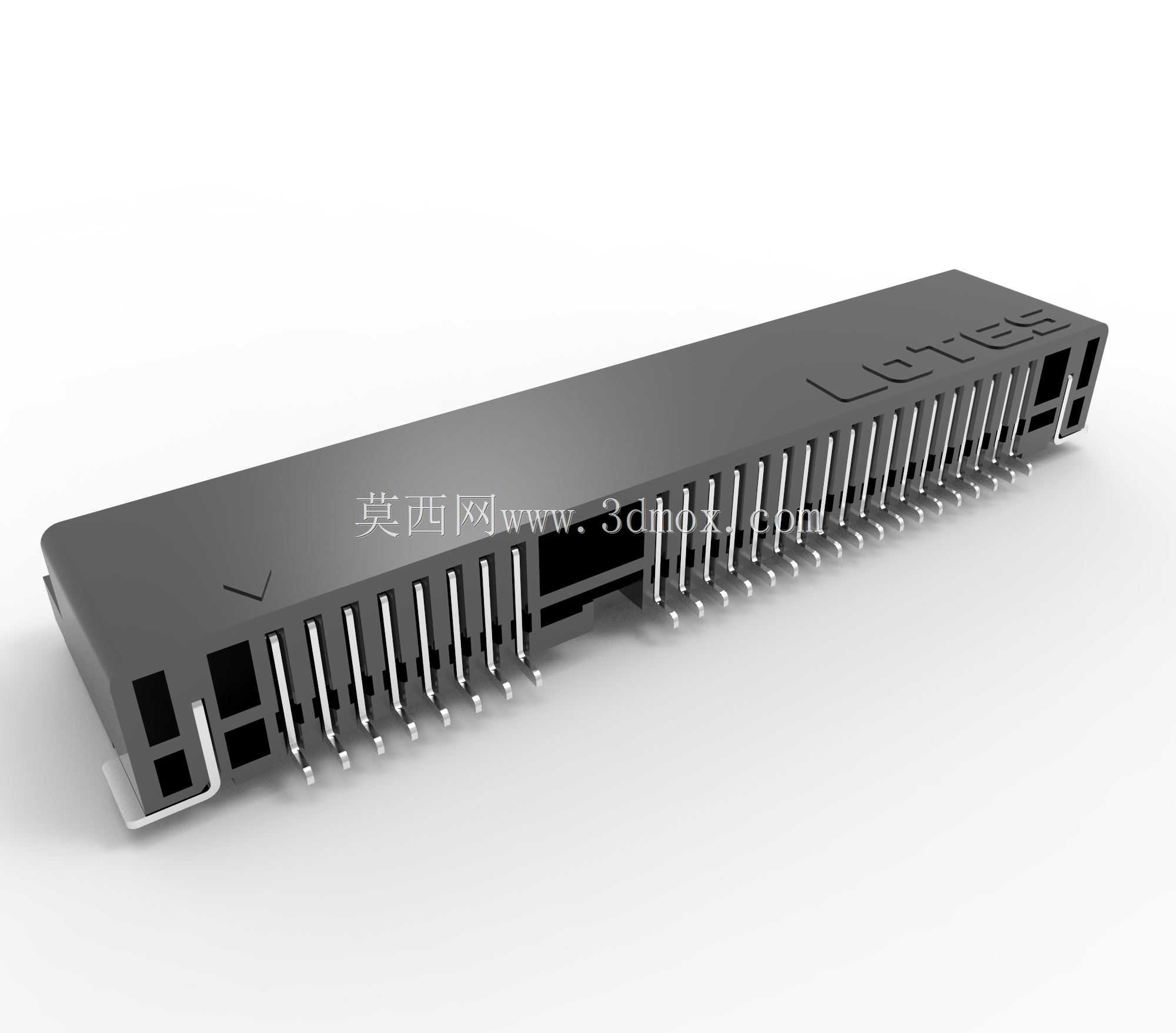

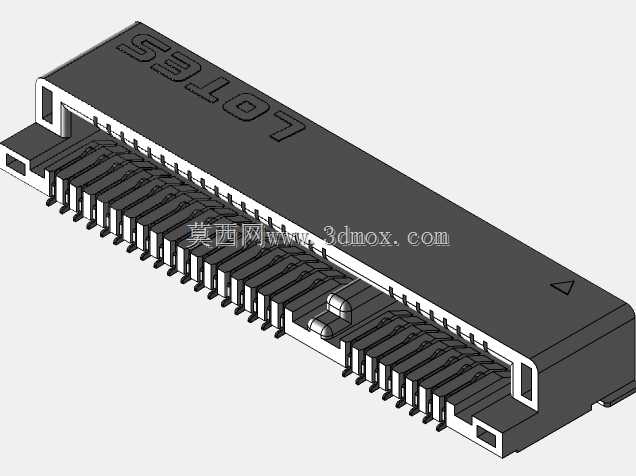

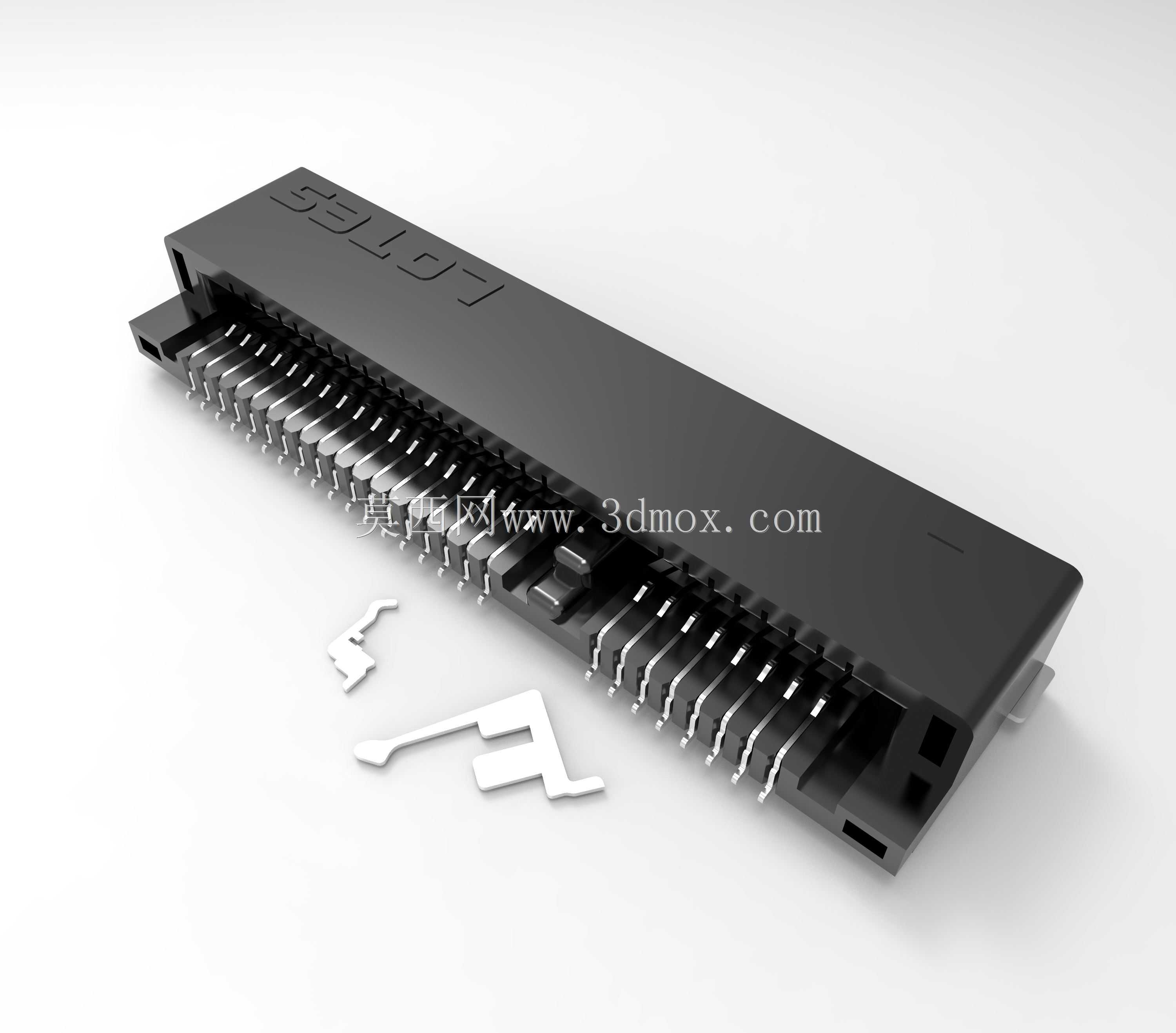

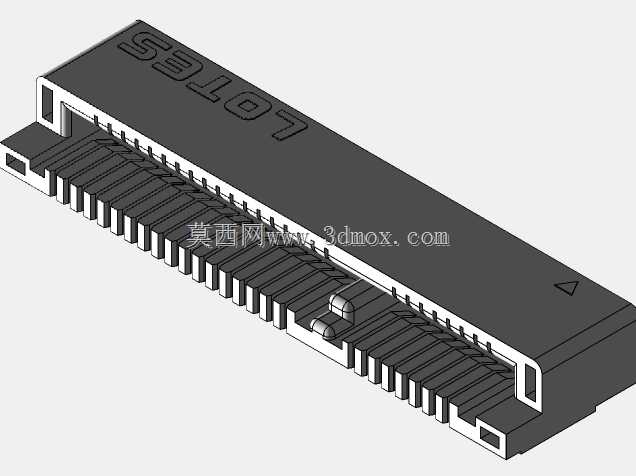

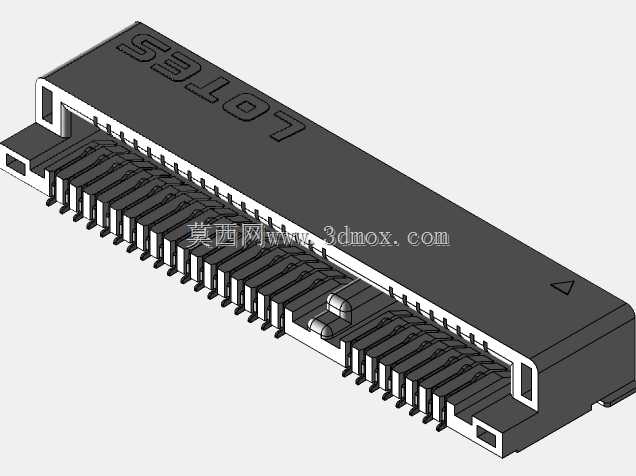

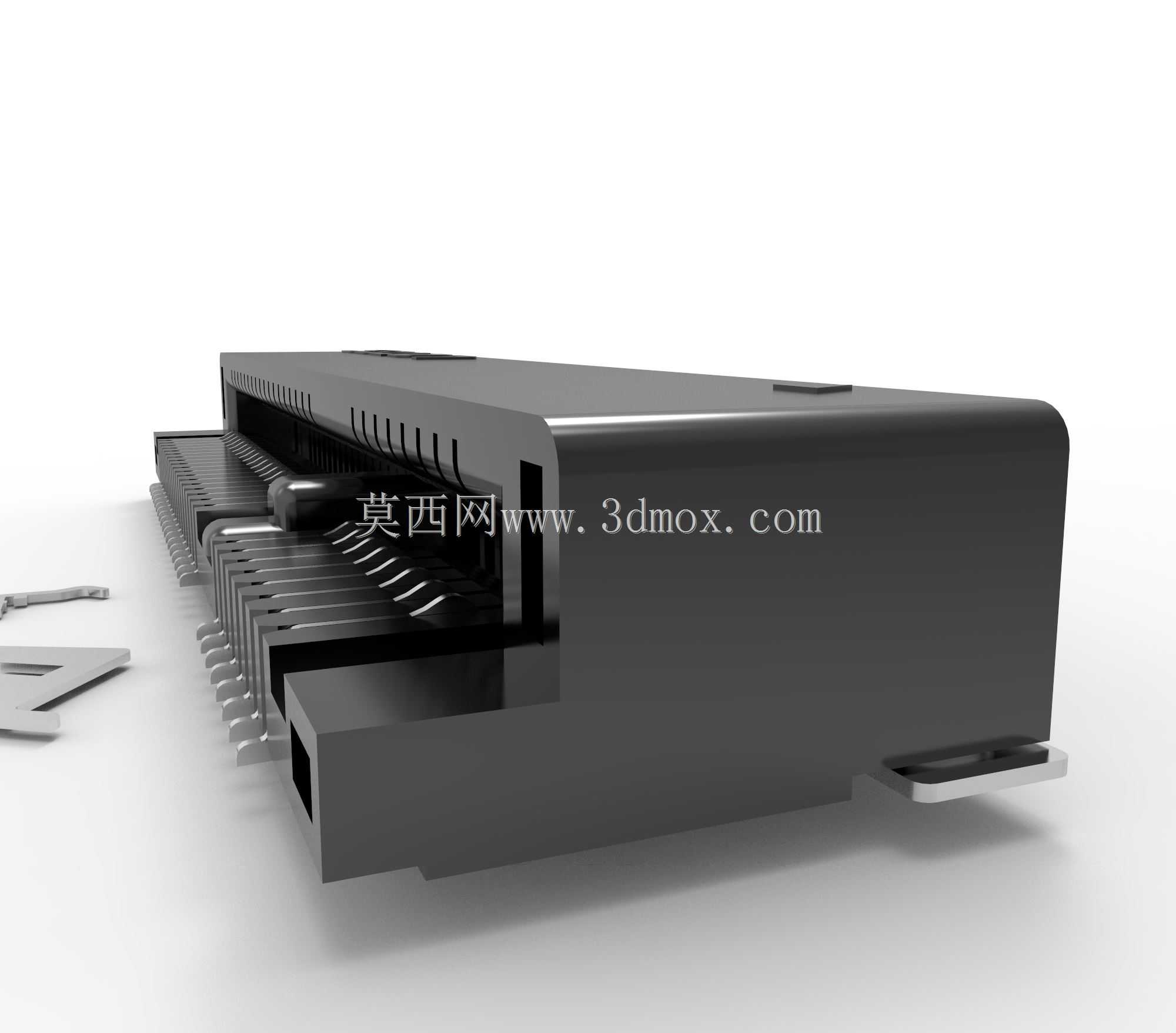

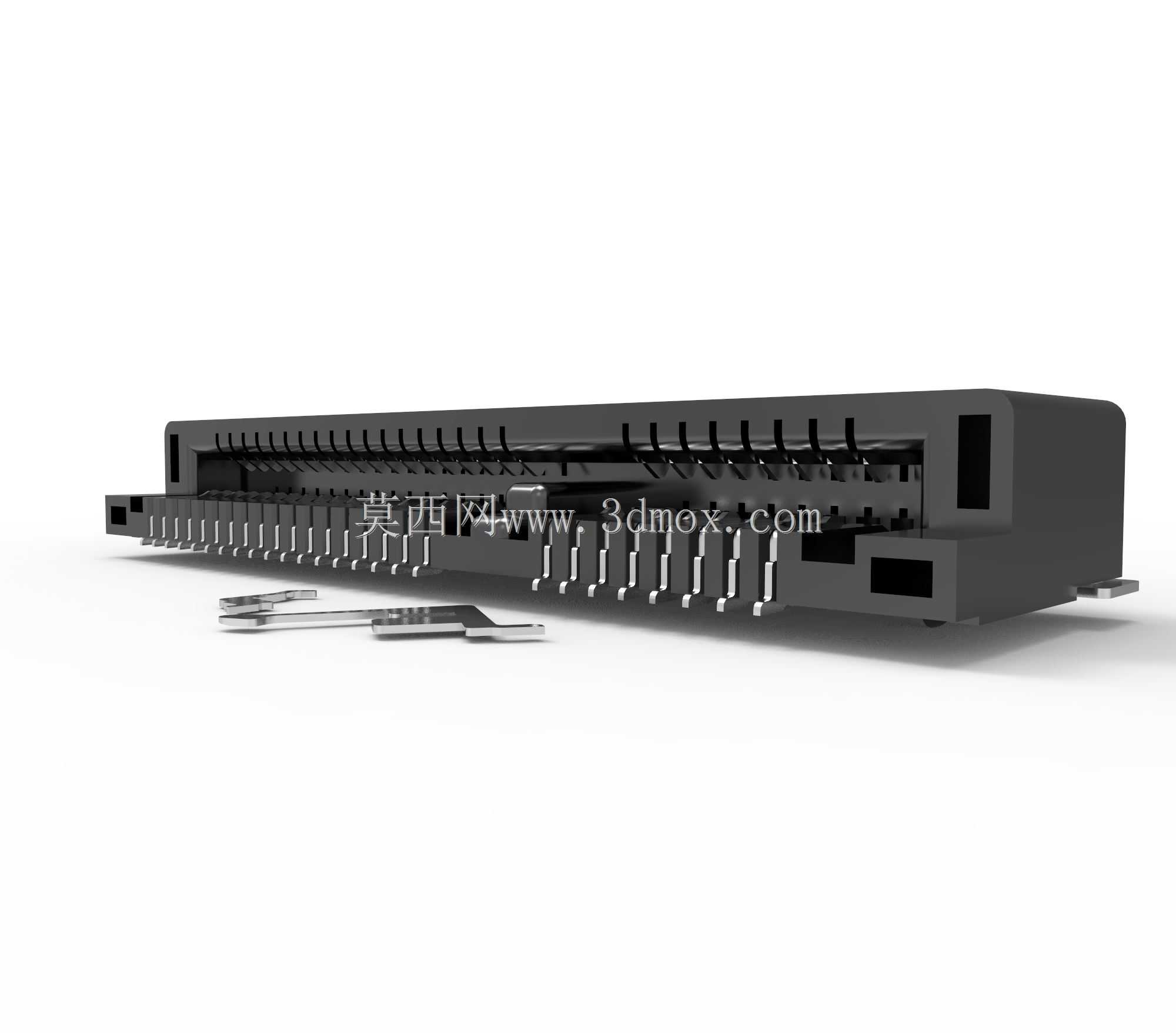

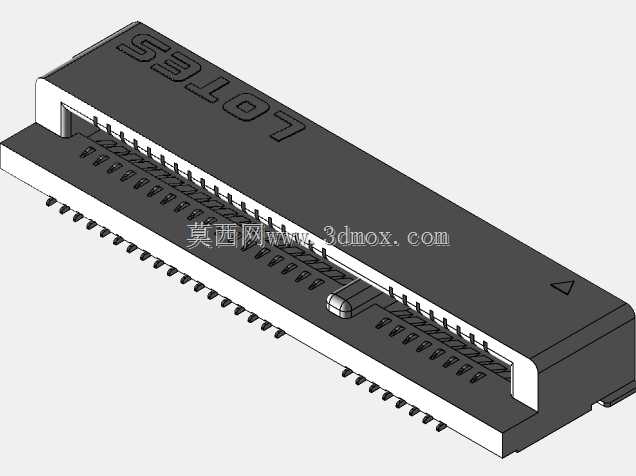

LOTES MINI-PCIE MSATA 4.0H 52P连接器结构设计

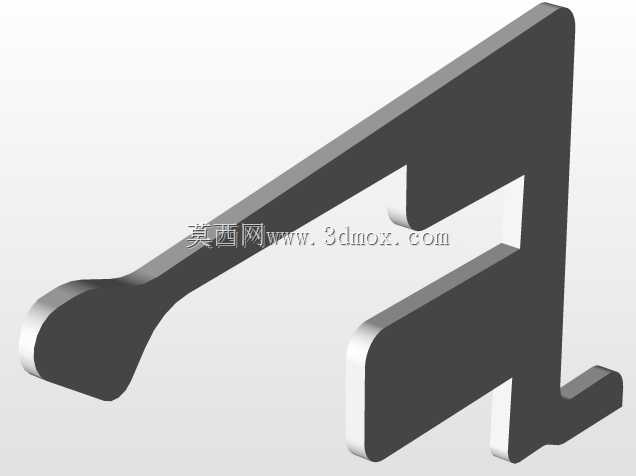

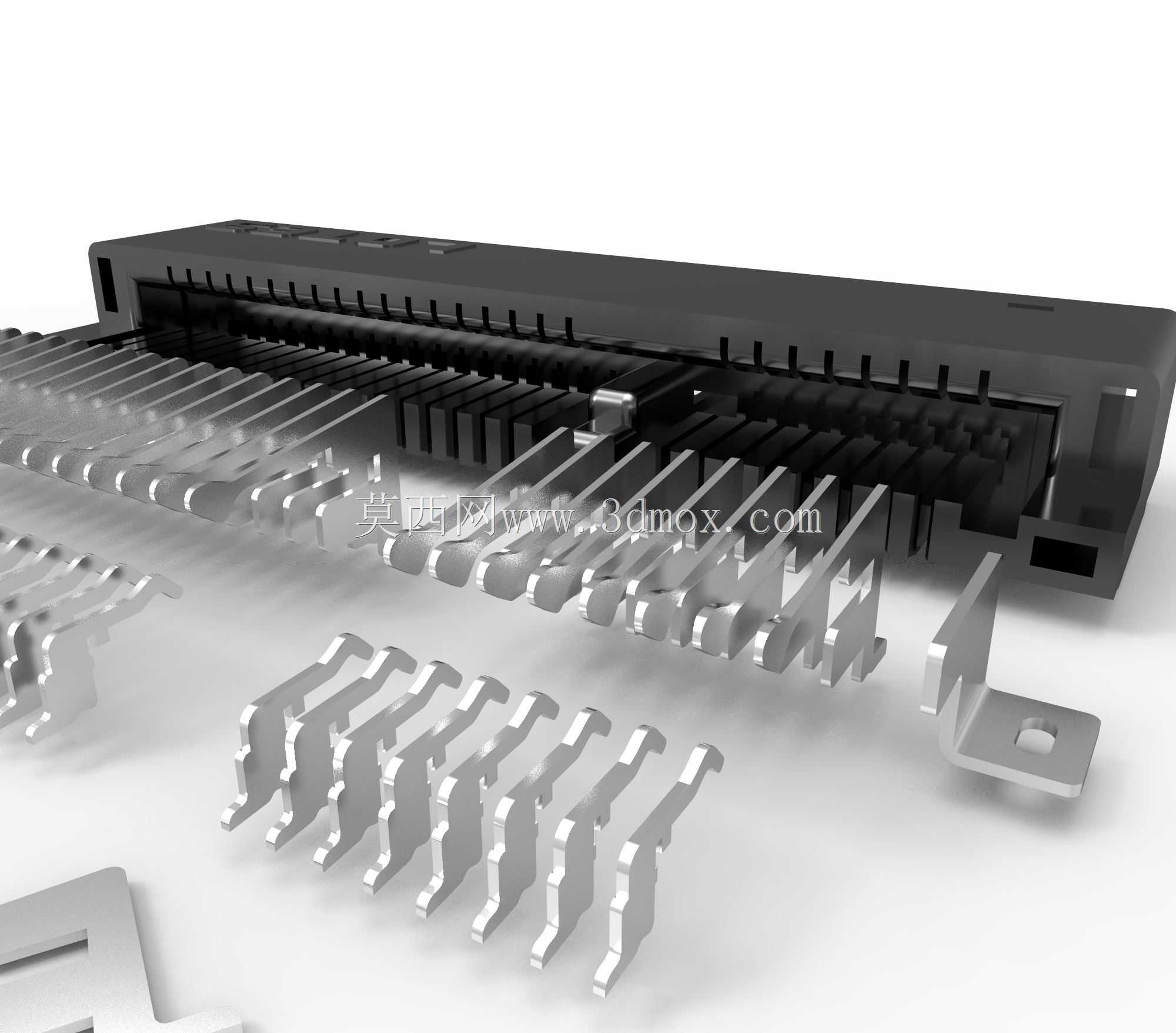

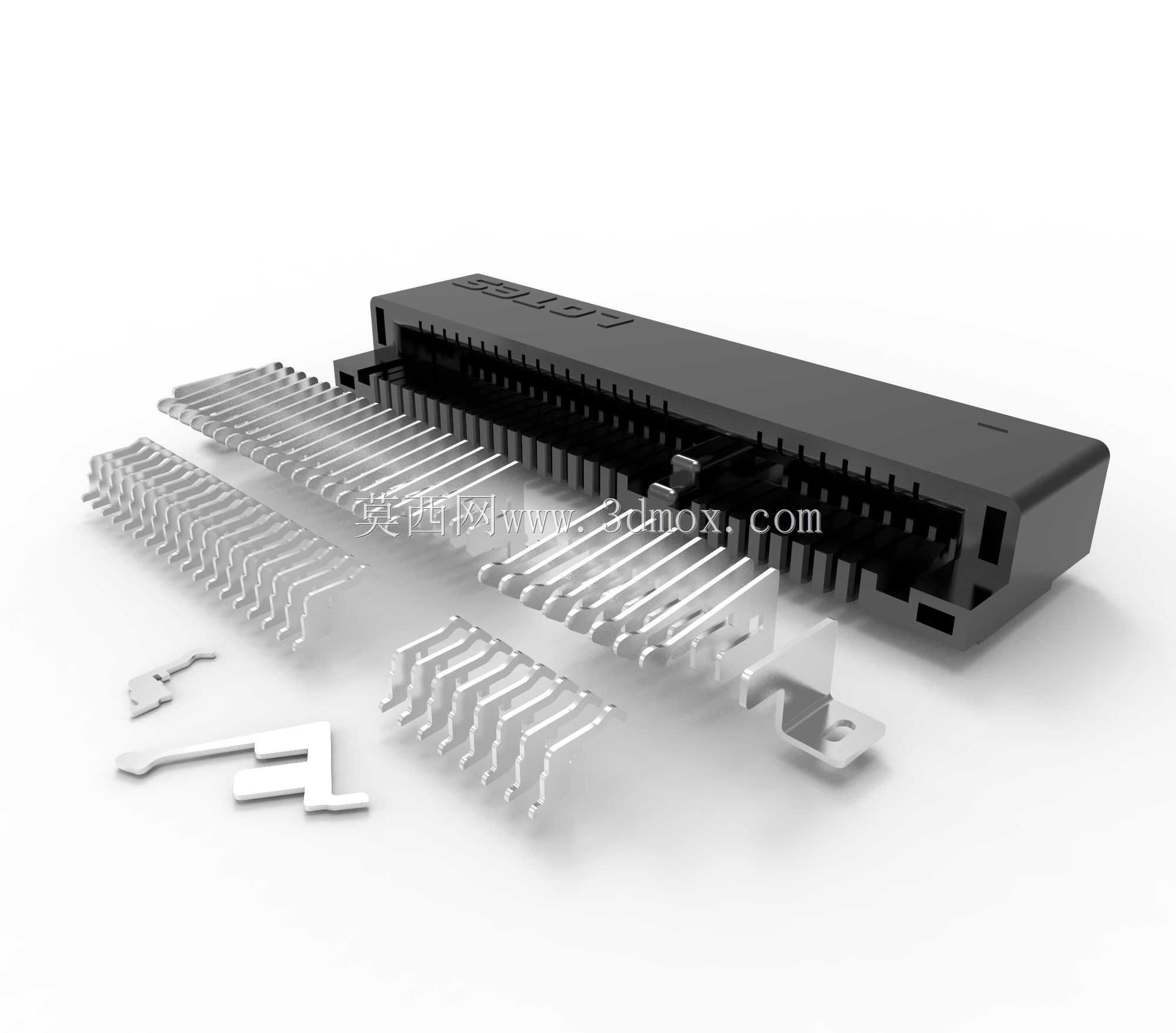

这款连接器主要应用于计算机主板、嵌入式工控板、NUC迷你主机等硬件设备中，承担MINI-PCIE接口与MSATA固态硬盘的信号传输与物理连接功能，是板卡扩展与存储模块接入场景下的核心连接部件。在实际设备运行过程中，它既要实现高速数据信号的稳定导通，也要为插接的模块提供可靠的物理固定支撑，避免设备受震动、位移影响时出现接触不良、信号中断的问题。从功能特性来看，该连接器采用52Pin引脚排布，适配4.0mm的安装高度规格，引脚位置严格遵循行业通用的接口定义标准，能够同时兼容MINI-PCIE扩展设备与MSATA存储设备的插接需求，无需额外设计转接结构即可完成对应模块的板端连接。其接触端子采用弹性结构设计，插接过程中可提供适度的插拔阻尼感，既保证模块安装后与端子的紧密贴合，降低接触电阻带来的信号损耗，也能避免插拔力过大损坏模块金手指或连接器本体。在设计思路上，这款连接器以板端贴装的使用需求为核心，主体采用耐高温绝缘塑胶材质作为基座，既为所有金属端子提供精准的定位支撑，也能实现相邻引脚之间的电气绝缘，避免信号串扰影响传输稳定性。金属端子部分采用导电性能优异的合金材质冲压成型，表面做镀层处理提升抗氧化能力与耐磨性能，保障长期反复插拔后的接触可靠性。基座两侧设计有定位卡扣结构，在模块插入到位后可自动卡合模块边缘的固定缺口，防止设备运输、使用过程中模块松脱。从外形尺寸与安装边界来看，该连接器整体为长条形卧式贴装结构，4.0mm的安装高度能够适配超薄型主板、迷你主机等内部空间紧凑的设备布局，不会因连接器高度过高占用过多板上垂直空间，给其他板载元件的布局留出充足余量。其贴装引脚的排布间距、焊盘位置完全符合SMT表面贴装工艺的生产要求，可直接适配常规的PCB贴片生产流程，无需额外调整生产工艺参数。连接器本体的边缘预留了焊接定位标识，能够帮助生产环节快速确认贴装位置，降低贴装偏移的不良率。在实际应用中，这款连接器可满足消费级计算机、工业控制设备、小型嵌入式终端等多类场景的连接需求，稳定的结构设计与精准的尺寸控制，能够保障设备在长期运行过程中的连接可靠性，为高速信号传输与模块固定提供稳定的硬件支撑。
