台式机独立AMD图形显卡结构设计

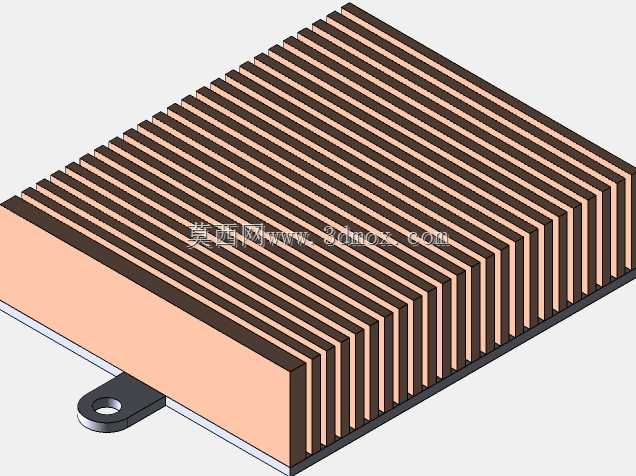

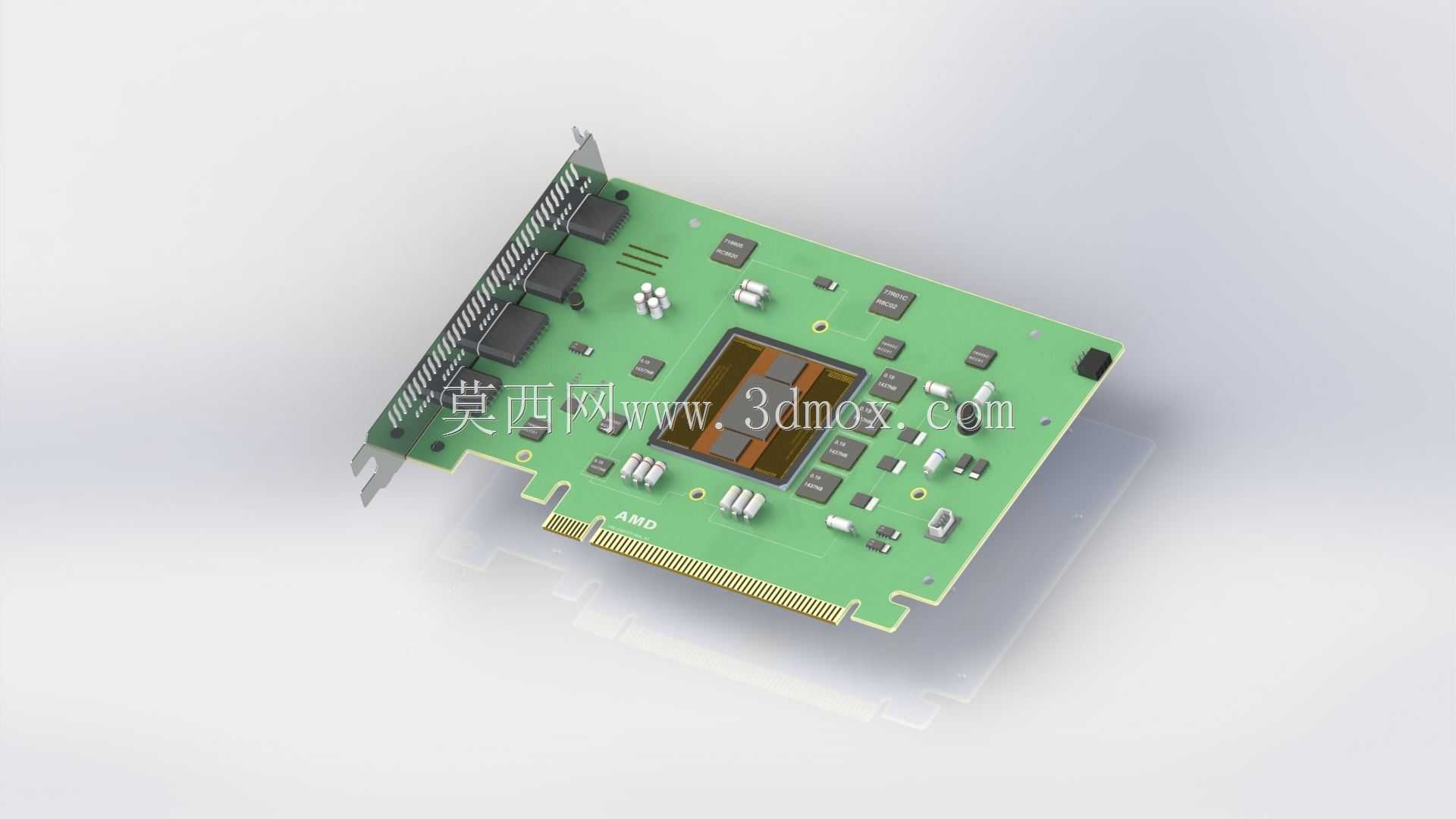

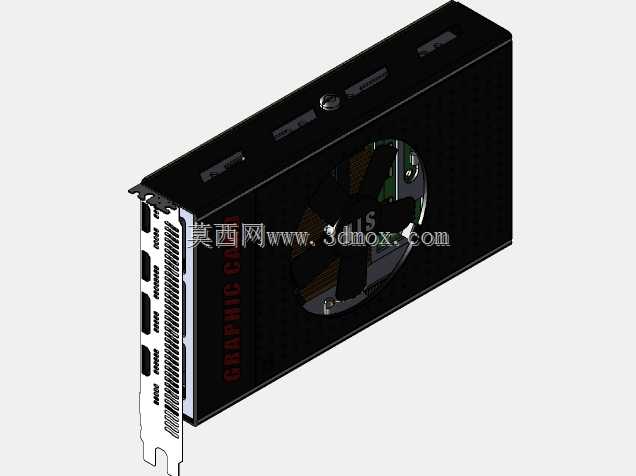

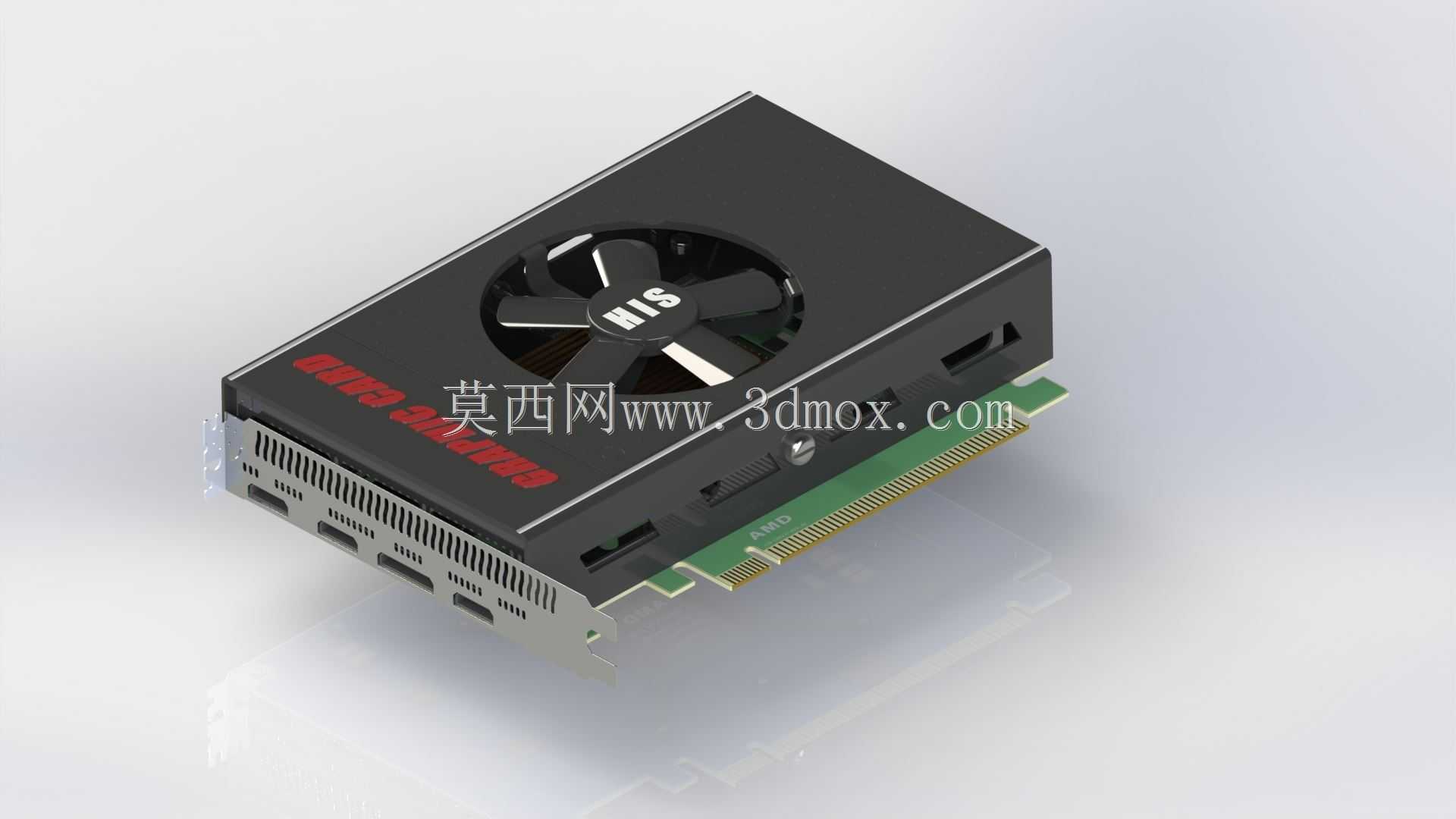

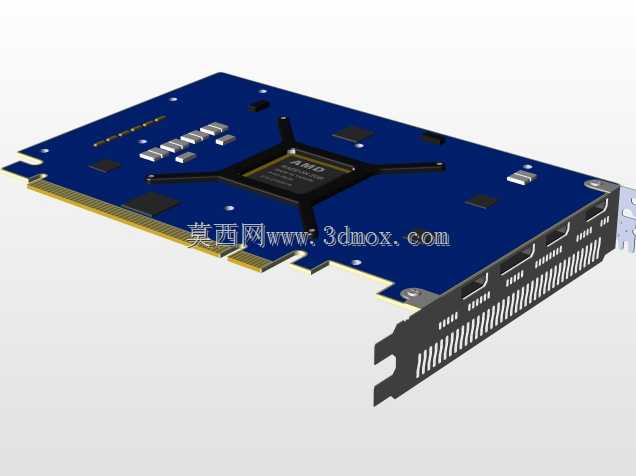

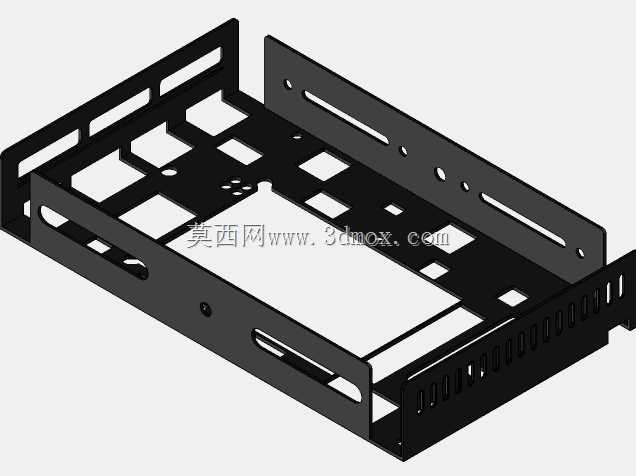

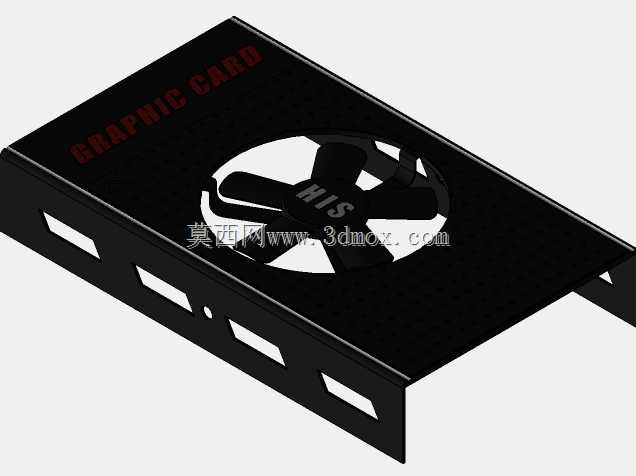

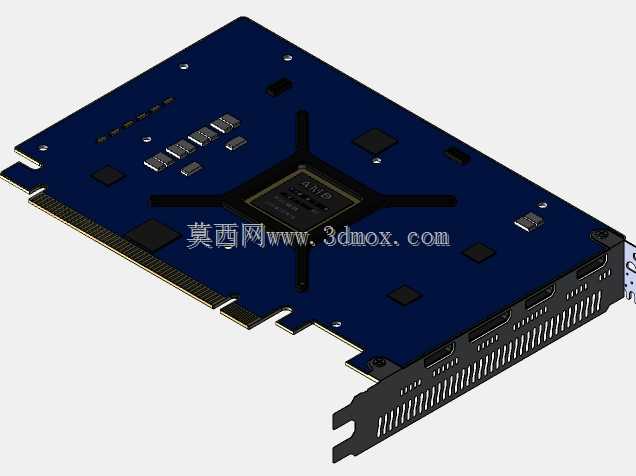

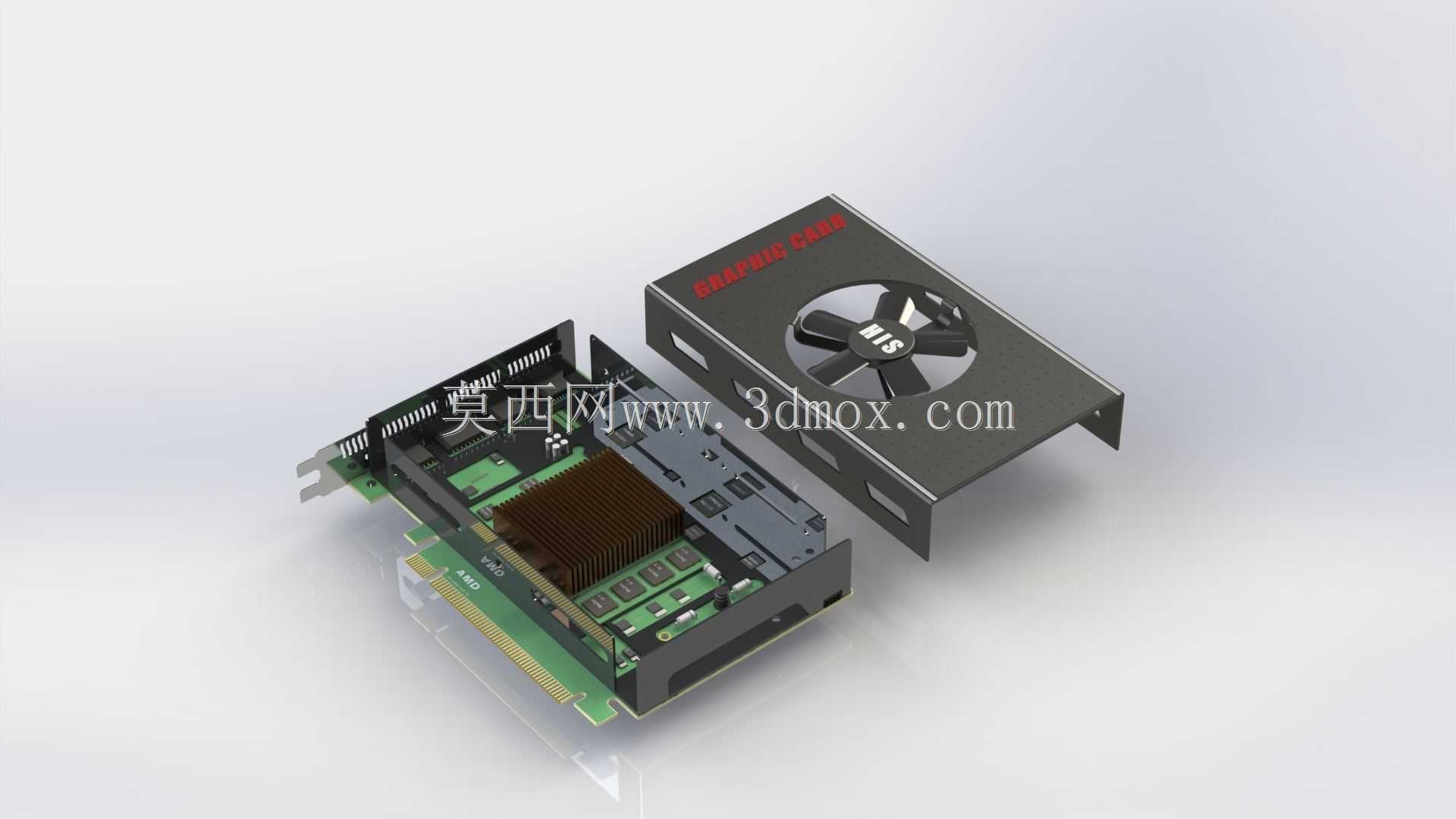

这款PC图形显卡主要面向台式工作站、家用游戏主机、小型商用办公主机的图形输出场景，承担着将主机运算生成的图形信号转换为显示设备可识别信号的核心作用，既能够满足日常办公的多屏显示输出需求，也可以支撑三维建模渲染、高清视频剪辑、主流3D游戏运行等对图形算力有较高要求的使用场景。在功能特性设计上，这款显卡采用单风扇主动散热结构，风扇居中布置在显卡核心区域正上方，能够直接将核心运算产生的热量通过鳍片结构快速导出，配合外壳上的密集通风栅格形成顺畅的进出风通路，在有限的机箱内部空间里保障长时间高负载运行时的温度稳定，避免因过热导致的性能降频问题。显卡的输出接口集中布置在挡板侧，排布了多规格视频输出接口，可同时连接多台显示设备，满足多屏办公、拼接显示等拓展使用需求，挡板上预留的固定孔位完全符合标准机箱的安装尺寸规范，能够适配绝大多数ATX、MATX、ITX规格的台式机箱。在设计思路上，这款显卡采用了短PCB板型设计，整体长度控制在小机箱可容纳的范围内，兼顾了小尺寸机箱的兼容性与图形性能的平衡，外壳采用磨砂黑硬质壳体包裹PCB板，既能够保护内部电路板不受外力磕碰损伤，也可以起到规整内部风道、引导气流流向散热鳍片的作用。显卡顶部印刷了品牌标识，在装机侧透机箱中也能呈现出规整的视觉效果。在安装边界设计上，这款显卡采用标准PCIe金手指接口，完全符合通用主板的PCIe插槽安装规范，金手指长度、缺口位置都遵循行业通用标准，安装时只需对准主板插槽垂直按压即可固定，挡板的固定螺孔位置与标准机箱安装位完全对齐，不需要额外的转接配件即可完成安装。显卡的整体厚度控制在双槽以内，不会占用相邻的主板扩展插槽位置，预留了足够的空间给其他扩展硬件安装使用，供电部分采用成熟的电路布局，不需要额外的大功率供电接口即可稳定运行，能够适配额定功率300W以上的常规台式机电源，降低了用户升级硬件的电源适配成本。显卡的散热风扇采用静音轴承设计，在日常低负载运行时风扇转速较低，能够将运行噪音控制在不影响日常使用的范围内，高负载下风扇转速提升时也不会产生尖锐的风噪，兼顾了散热效率与使用静音体验。
