多关节夹持式定制机械臂结构设计

　　这款多关节机械臂的结构设计，首先围绕小范围工位的物料转运、轻量工件上下料场景展开，在桌面级实训工位、小型装配单元、轻工产线的零散工序中，这类臂展适中的机械臂可以替代人工完成重复性的取放动作，适配电子元器件分拣、小型注塑件水口修剪后的转运、实验室样本移取这类负载要求不高但动作重复度高的作业场景。从结构布局来看，底座采用方形法兰式安装结构，四个安装孔位对称分布在底座四角，安装时可以通过螺栓直接固定在钢制工作台面或者铝型材搭建的设备机架上，底座的安装边界预留了足够的紧固件操作空间，不需要额外设计避让沉台就能完成装拆，底座内部集成了大直径的回转支撑结构，承担整个臂体的水平回转动作，回转副的齿轮传动结构直接集成在底座腔体内部，既可以降低整体重心提升运行稳定性，也能减少传动结构的外露，避免车间粉尘、切削液进入传动副造成磨损。

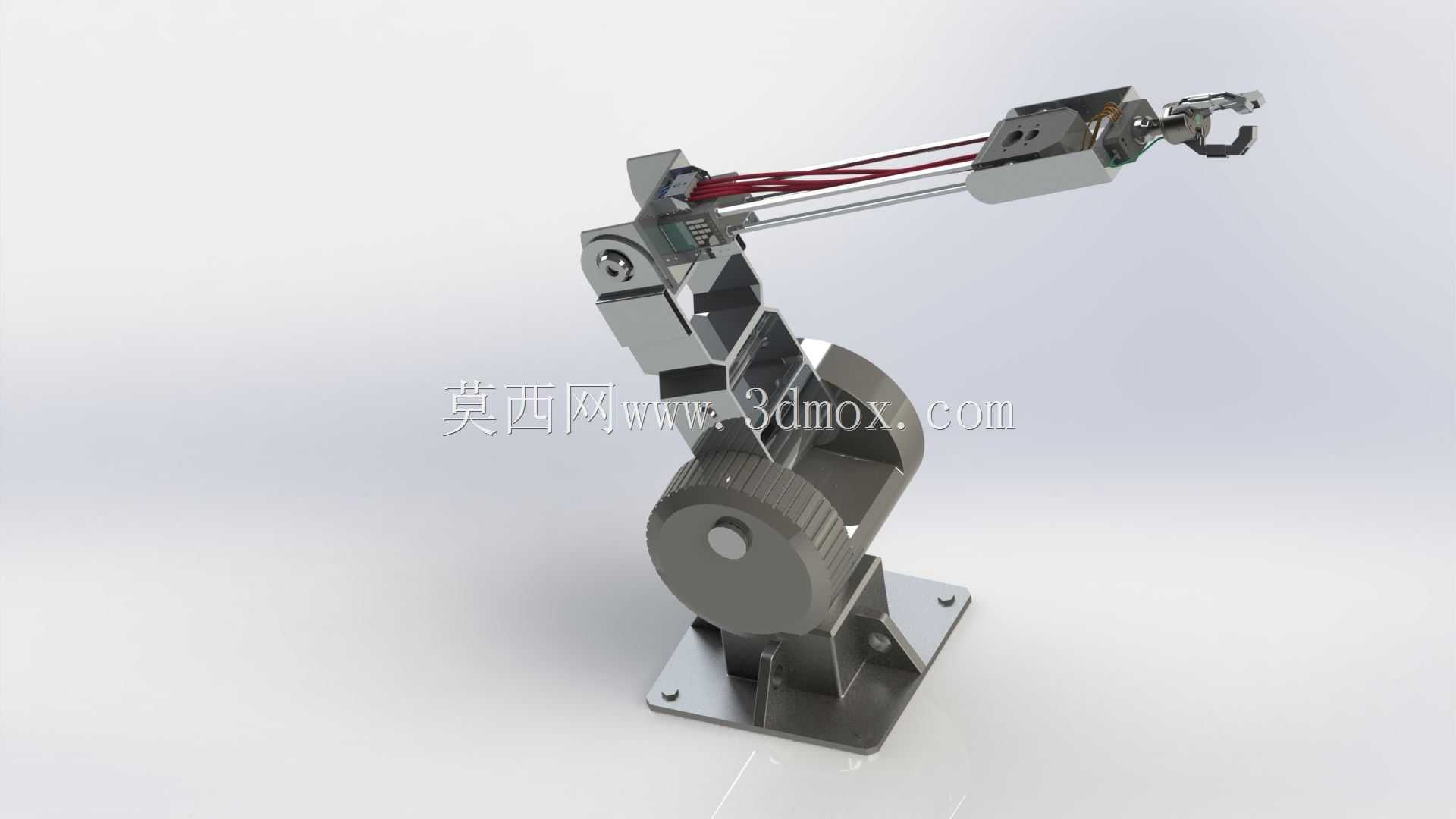

　　臂体部分采用多关节串联式布局，大臂与底座的连接关节采用侧置式铰接结构，关节处的传动齿轮做了加厚处理，能够承担臂体伸展时的倾覆力矩，大臂的型材截面采用箱型折弯结构，在保证整体刚性的前提下尽可能降低臂体自重，减少关节驱动的负载余量。小臂与大臂的连接关节同样采用铰接传动，小臂内部预留了传动杆件的走行空间，图中可见的平行连杆结构，是用来保证末端执行器在臂体俯仰过程中始终保持水平姿态的联动机构，这种纯机械的联动结构不需要额外增加驱动元件就能实现姿态保持，相比多驱动协同的控制方案，结构更简单，调试维护的难度更低，适合对成本敏感、动作路径相对固定的应用场景。

　　末端执行器采用夹爪式结构，夹爪的开合通过内置的联动杆件实现，夹爪的指面做了平面防滑处理，可以夹持规则形状的方形、圆形工件，夹持力通过关节传动的力矩传递实现，不需要额外加装气动或者电动的夹爪驱动元件，整体结构的集成度更高。设计过程中，各关节的转动范围都做了机械限位结构，避免臂体运动过程中出现超程碰撞，大臂的俯仰角度覆盖从垂直抬升到水平伸展的常用区间，小臂的俯仰角度配合大臂动作，可以覆盖底座前方扇形区域内的作业空间，水平回转关节可以实现接近360度的回转范围，满足工位周边多点位的取放需求。

　　从安装边界来看，臂体完全收缩状态下的投影尺寸不超过底座安装面的外接范围，设备停机收纳时不会占用过多的工位空间，臂体完全伸展时的作业半径覆盖桌面级工位的常规操作范围，不需要额外扩大工位的安装面积。各铰接关节处都预留了润滑脂注油通道，日常维护时不需要拆解臂体结构就能完成传动副的润滑保养，连接紧固件全部采用标准内六角螺栓，易损的铰接轴套采用标准耐磨铜套，备件采购替换的成本更低，不需要定制特殊规格的配件。

　　在结构细节处理上，所有的棱边都做了倒角处理，避免装配和调试过程中出现锐边划伤，传动部件的外侧都设计了可拆卸的防护盖板，既可以避免杂物进入传动结构，也能在检修时快速拆开盖板观察内部传动状态。臂体的走线全部通过臂体内部的空腔布置，外部没有裸露的管线，避免臂体运动过程中出现管线拉扯、缠绕的问题，也能减少车间环境对线管的腐蚀老化。整体结构没有采用复杂的异形曲面设计，所有的结构件都可以通过常规的铣削、折弯、钻孔工艺完成加工，不需要特殊的五轴加工设备就能完成样机制作，对于小批量制作或者教学实训场景来说，加工门槛更低，也方便学习者理解串联机械臂的基本传动原理和结构组成。
