先锋THX认证家用影音功放外观结构设计

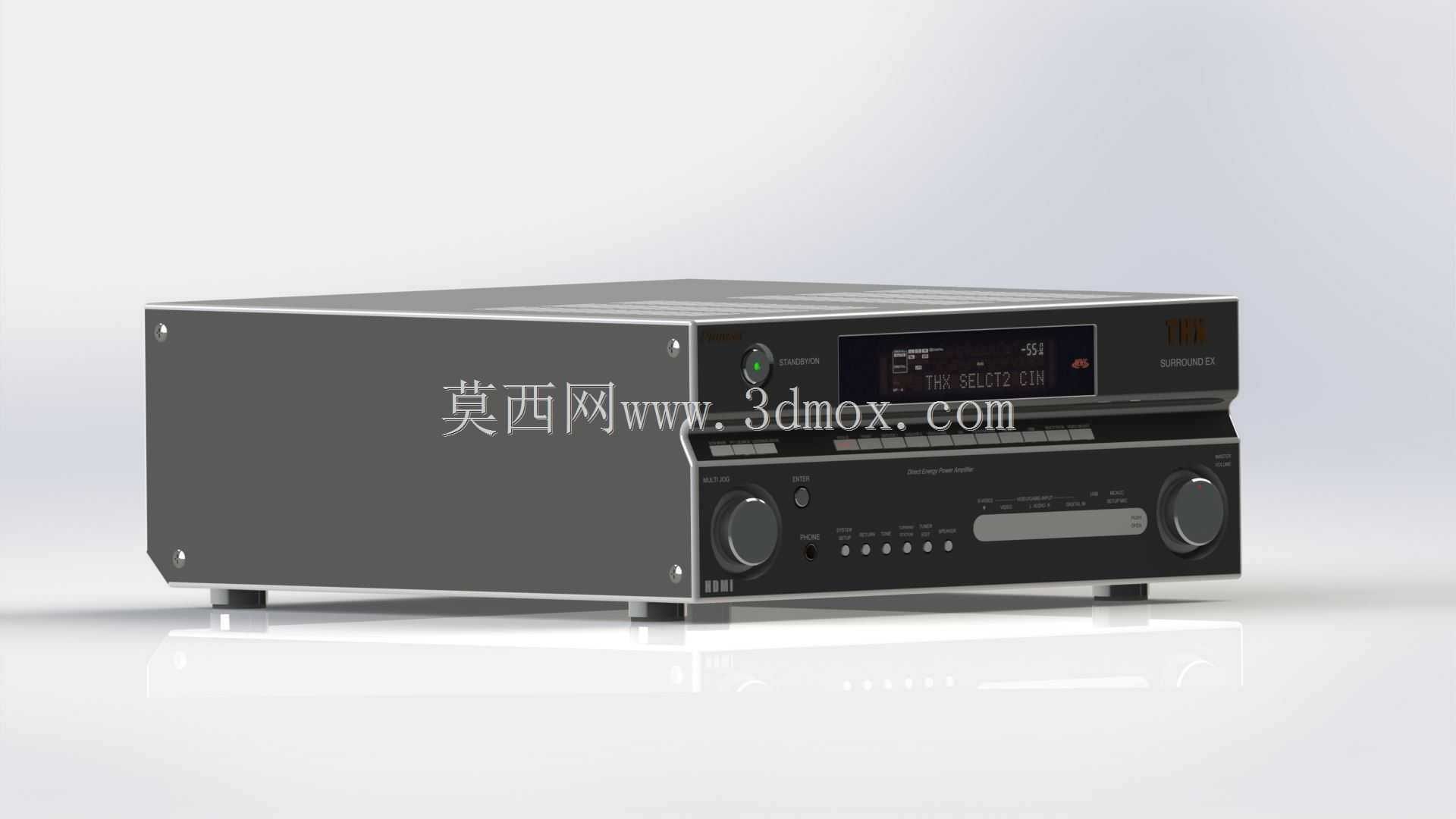

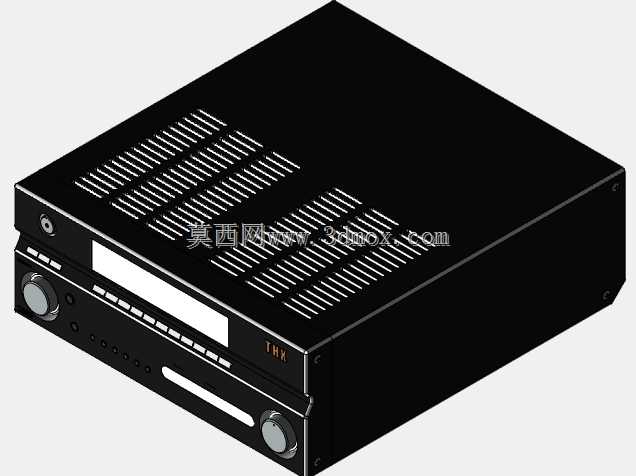

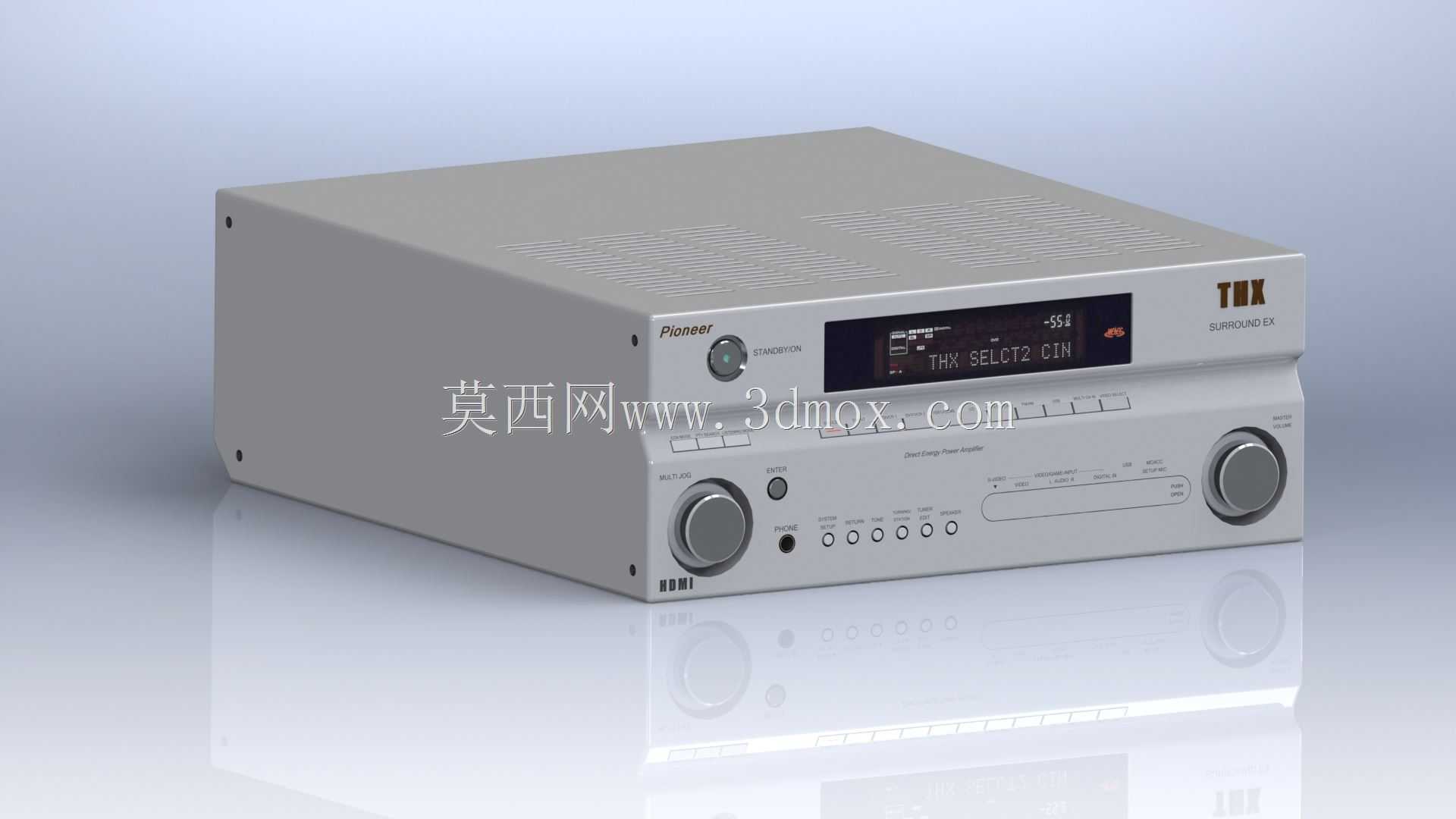

做这个功放模型的时候，最先要明确的是它的实际使用场景——这类多声道影音功放一般是放在家庭影院机柜中层，既要匹配标准机柜的安装槽位，也要兼顾桌面摆放的散热与操作便利性，所以建模第一步先敲定整体外形边界：宽度控制在430mm左右适配标准机柜安装孔距，深度预留380mm给后部接线与散热风道，高度170mm刚好占满两个标准U位，不会浪费机柜空间。建模时先从主体钣金壳体入手，先拉伸出整体长方体基体，再对顶部做散热格栅的阵列切除，这里要注意格栅的开孔率不能低于30%，毕竟这类大功率功放工作时末级放大管发热量不小，顶部的自然对流散热通道必须留足，格栅的筋条宽度统一设为2mm，既保证壳体结构强度，也不会遮挡散热气流。前面板的布局是建模的重点，先划分功能区域：左侧是品牌标识区域与待机按键，中间偏上是荧光显示屏的安装槽，屏幕下方是一排功能选择轻触按键，要预留按键的按压行程间隙，每个按键周边留0.2mm的装配缝隙避免卡滞；左右两侧的大尺寸旋钮是音量与输入选择旋钮，建模时要做旋钮表面的防滑纹理，同时预留旋钮与面板的装配间隙，旋钮下方的6.35mm耳机接口、麦克风输入接口要严格按照通用接插件的标准尺寸做安装孔，孔位公差控制在0.1mm内，方便后续实际装配时接插件能顺利卡入。前面板右上角的THX标识区域要做轻微的凹陷处理，方便后续丝印标识的定位，面板下部的长条形仓位是前置USB与HDMI输入的隐藏盖板位置，建模时要做盖板的翻转铰接结构预留。建模过程中先做整体的大面分型，把钣金壳体的拼接缝位置做出来，壳体的折弯圆角统一设为R3，符合实际钣金加工的工艺要求，不会出现无法折弯的锐角结构。侧面的壳体要做安装固定孔位，对应内部电路板、变压器、散热片的安装柱位置，提前预留螺丝柱的安装空间，内部的散热片安装位要对应后部的风扇安装位置，形成前进后出的强制散热风道。后部的接线端子区域建模时，要按照多声道功放的端子布局，预留音箱接线柱、HDMI输入输出、光纤同轴输入、电源接口的安装位置，每个端子的间距要留足，方便用户插拔线材时不会互相干扰。建模完成后要做整体的干涉检查，确认旋钮、按键、接口与内部结构没有干涉，壳体的拼接缝隙均匀一致，外观面没有多余的破面，同时给外观面赋予对应的材质：主体壳体做磨砂银的金属材质，前面板做浅灰色哑光塑料材质，旋钮做金属拉丝质感，显示屏做深色半透明的玻璃材质，还原实机的外观质感。这类模型除了用于外观方案评审，也可以用于家装影音方案的布局演示，提前确认设备与机柜、周边影音器材的尺寸匹配度，避免实际安装时出现尺寸冲突。
