工业级多轴控制操纵杆结构设计

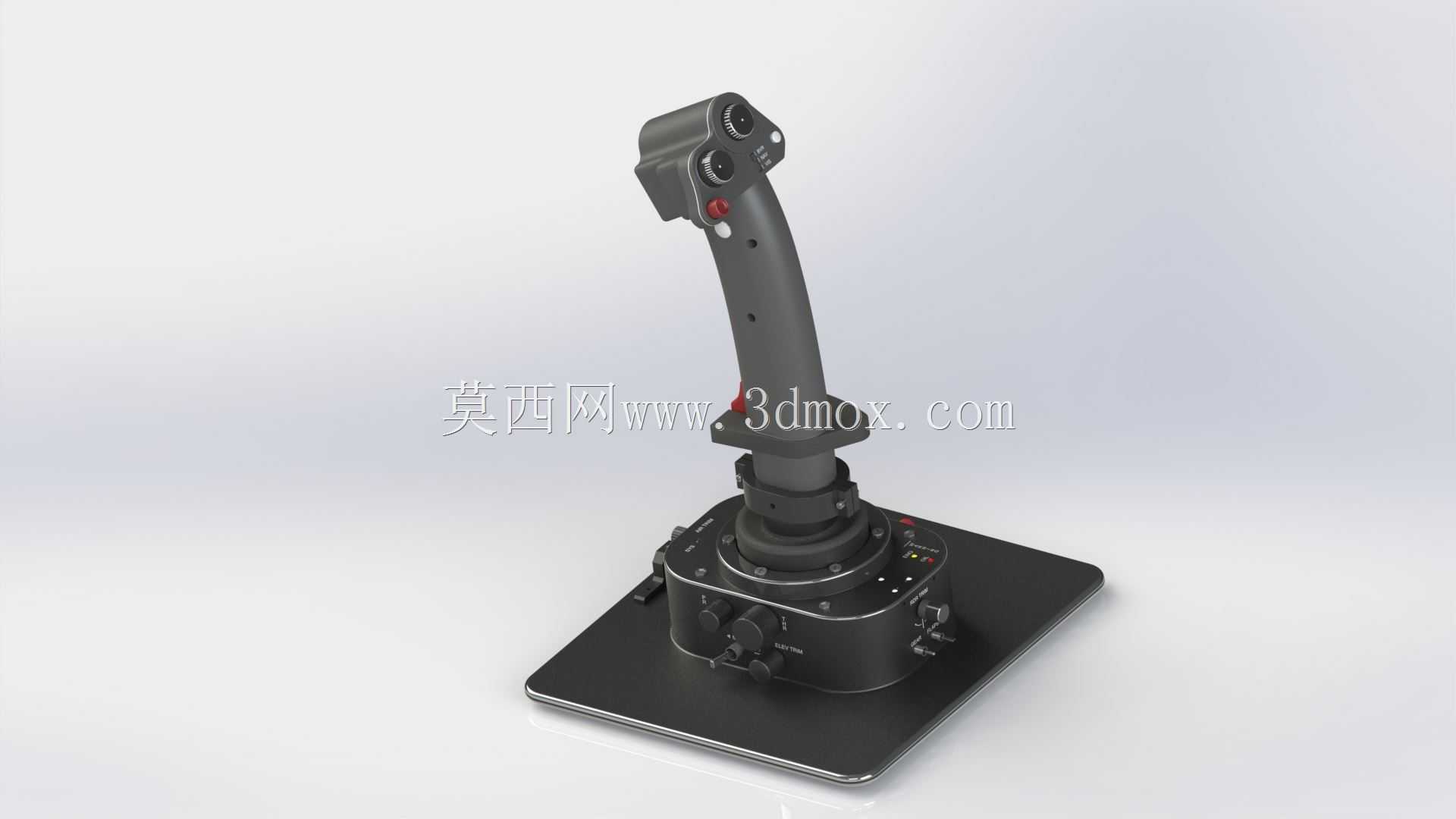

　　这类多轴操纵杆主要应用在工业设备的人机交互操控场景中，常见于重型工程机械的驾驶室操控台、工业机器人示教操作终端、特种作业设备的远程操控工位、影视摄像摇臂的精准控制单元，以及飞行模拟训练设备的操控输入端，核心作用是将操作人员的手部动作位移转化为对应的电控信号，传递给设备的控制系统，实现对应执行机构的多维度动作调节。从结构设计来看，这款操纵杆采用底座固定式安装方案，底部为方形安装基板，预留了对应的安装固定孔位，安装时可直接通过螺栓固定在操控台的面板开孔位置，安装边界适配常规工业操控台的面板厚度，底座与操控杆的衔接部位采用回转式密封结构，能够阻挡日常使用过程中的粉尘、少量溅液进入内部电位器或传感元件，提升复杂工况下的使用寿命。

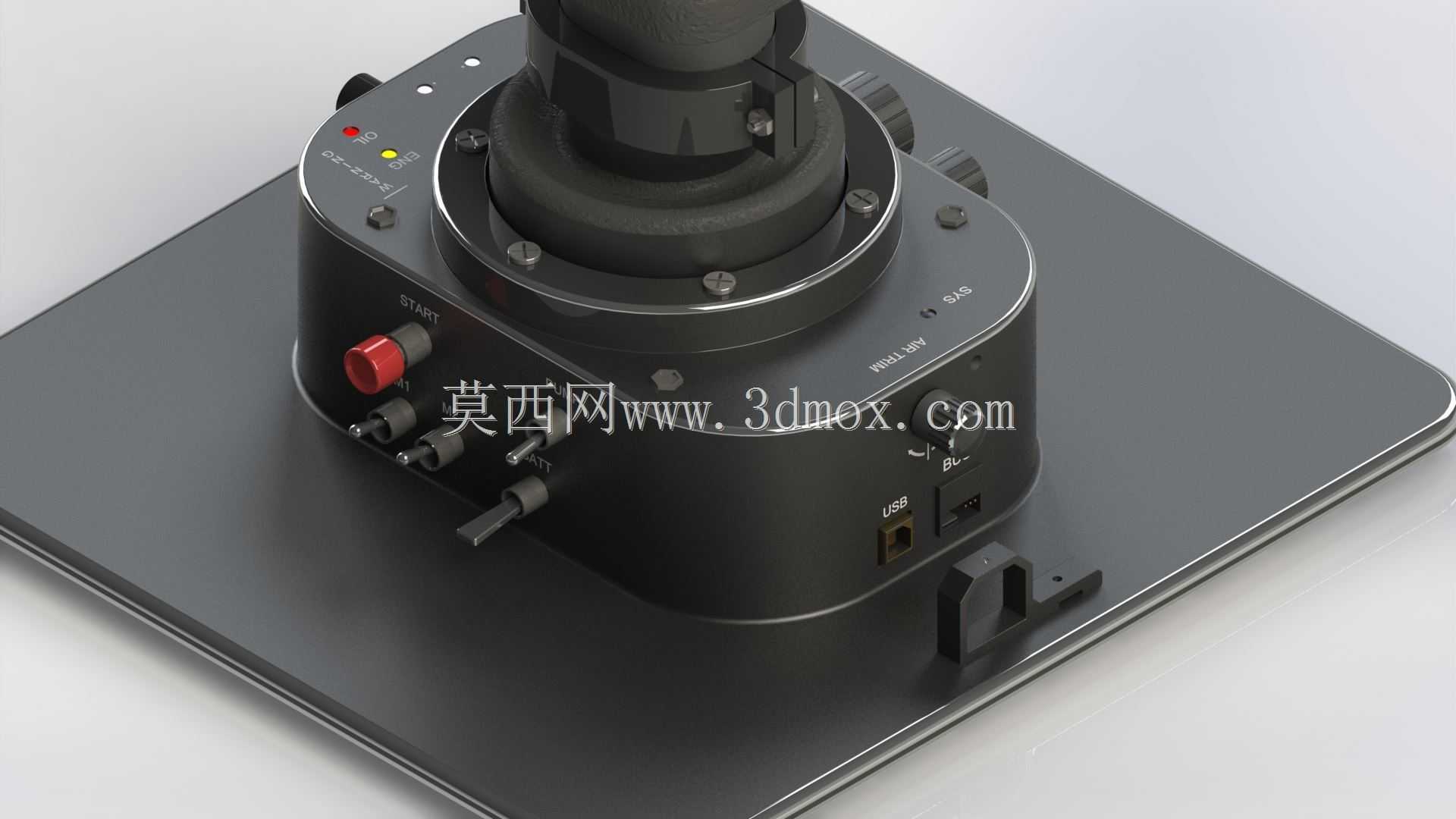

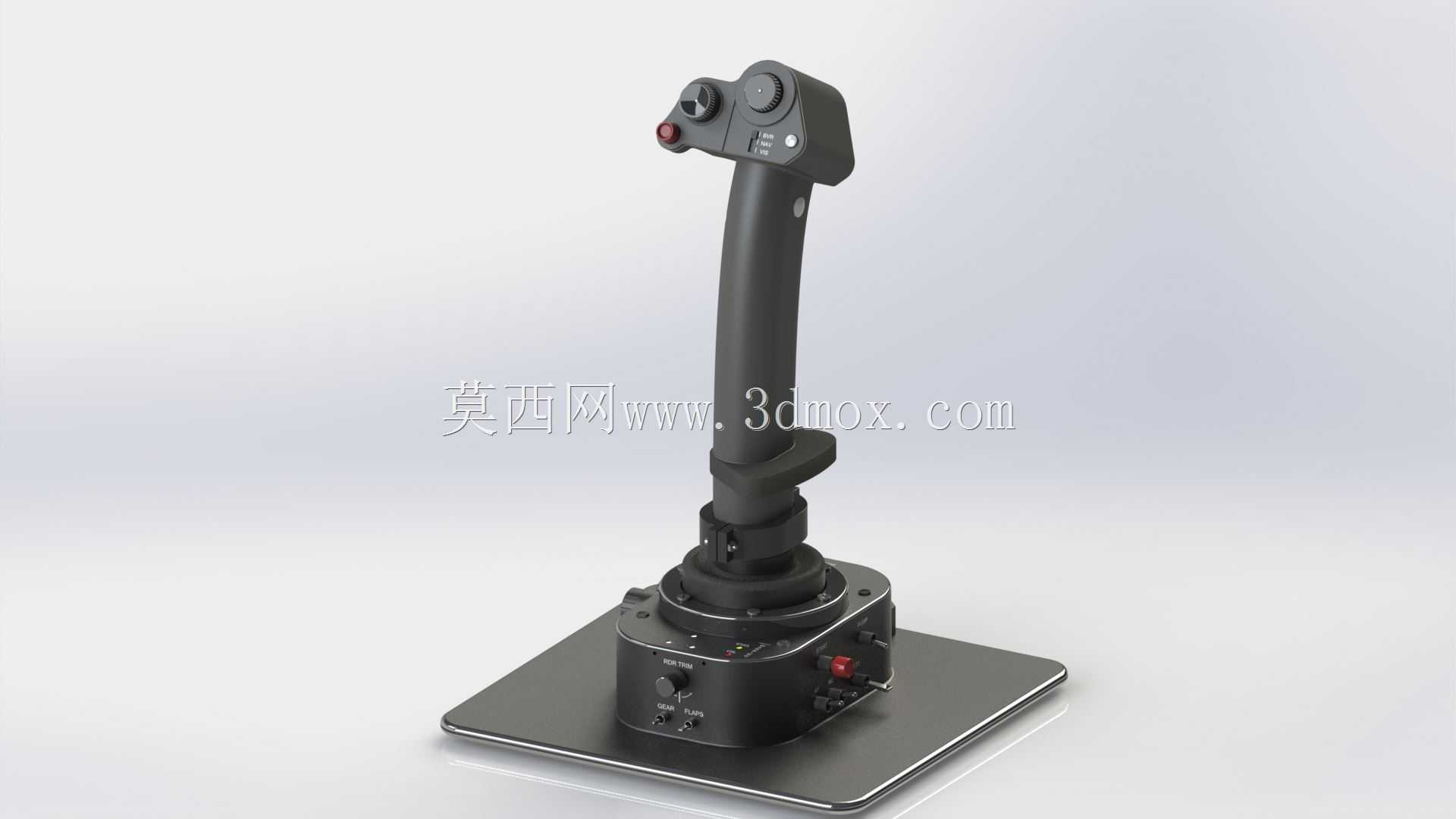

　　操控杆的握持部分采用符合人体工学的柱形结构，表面做防滑纹理处理，操作人员长时间握持操控时不易产生滑脱疲劳，杆体内部集成多组位移传感单元，可同时实现X轴、Y轴的平面摆动控制，部分同结构产品还可集成Z轴旋转控制功能，对应设备的多维度动作调节需求。底座侧面集成了多组功能拓展接口，包含状态指示灯、功能按键、通讯接口以及电源接口，状态指示灯可实时反馈设备的通电状态、信号连通状态以及故障预警状态，侧面的物理按键可实现操控模式切换、动作锁定、灵敏度调节等拓展功能，无需额外在操控台布置独立按键，简化整体操控面板的布局设计。设计过程中优先考虑了操作的精准度与回位可靠性，杆体的摆动阻尼经过调校，既不会因为阻尼过小导致操作时出现过冲误动作，

　　也不会因为阻尼过大增加操作人员的操控负荷，松开操纵杆后可自动回到中位零点位，避免设备出现失控持续动作的风险。底座内部的电路板做了分层布局，传感单元与通讯处理单元分开布置，减少信号传输过程中的电磁干扰，适配工业场景下复杂的电磁环境，保证信号输出的稳定性。接口部分采用标准工业级通讯接口，可直接对接主流的工业设备控制系统，无需额外做信号转换模块，降低设备集成的难度。外壳部分采用高强度工程塑料搭配局部金属嵌件的结构，握持区域与底座主体的外壳材料具备耐油污、耐老化的特性，适合车间、工程机械驾驶室等存在油污、温差变化的使用场景，底座的边角做了圆弧过渡处理，安装后不会出现尖锐棱角划伤操作人员的问题。从安装尺寸来看，

　　方形底座的安装孔位间距符合通用工业操控元件的安装规范，替换同类型旧款操纵杆时无需重新在操控面板开孔，可直接实现互换安装，降低设备升级改造成本。操控杆的摆动角度设置在合理区间内，既保证足够的控制行程来实现精准的信号调节，也避免摆动角度过大导致操作人员手腕动作幅度过大，长时间操作产生疲劳。底座上的功能按键布局在操作人员握持操纵杆时手指可自然触及的位置，无需抬手即可完成按键操作，符合实际操控的动作习惯，按键的按压力度经过调校，触发反馈清晰，不会出现误触或者触发不灵敏的问题。整体结构没有多余的外露线缆，所有接线都通过底座底部的开孔接入操控台内部，安装后外观整洁，也避免线缆外露被拉扯损坏的风险。
