DB9外螺纹公头串口连接器结构设计

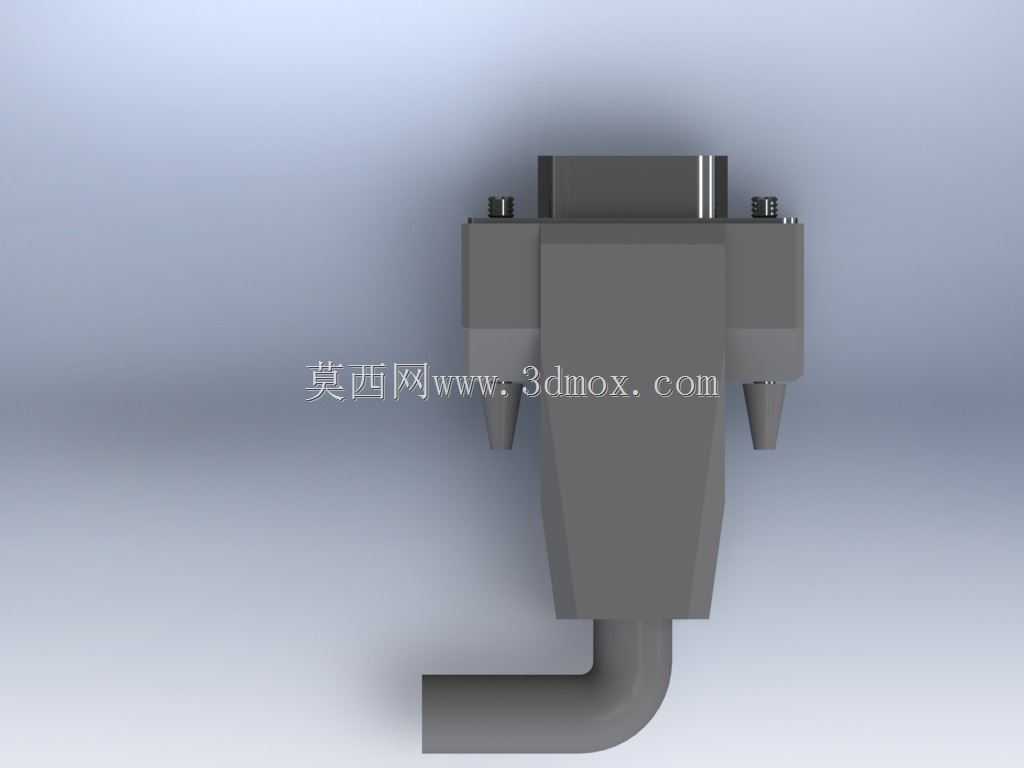

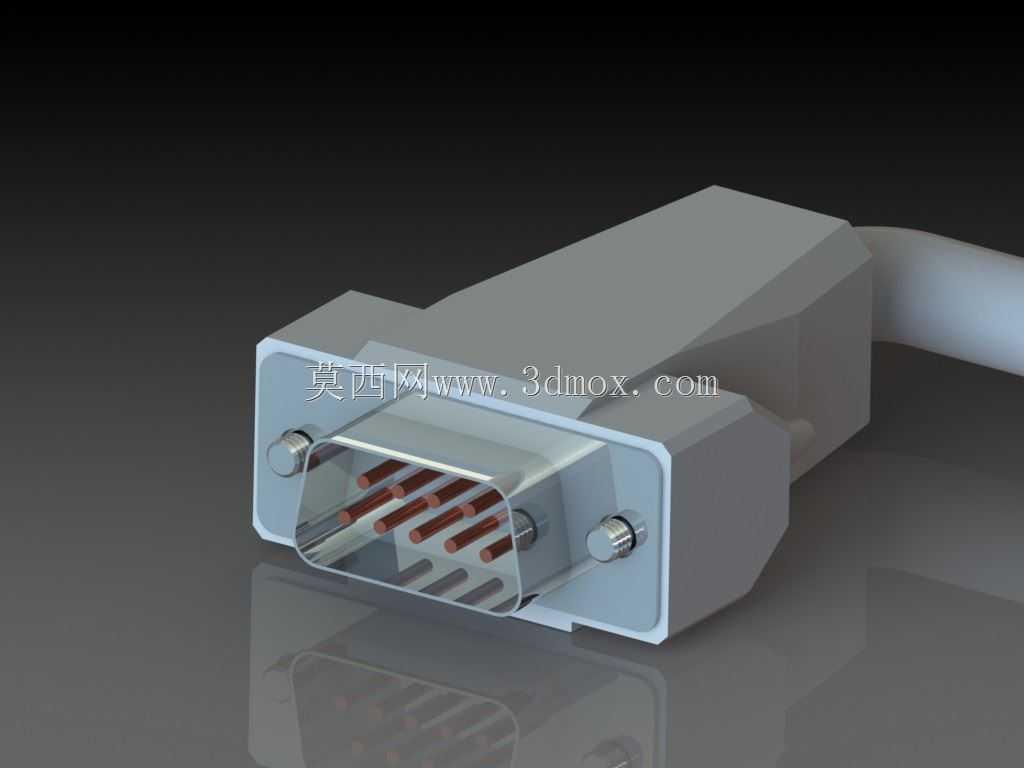

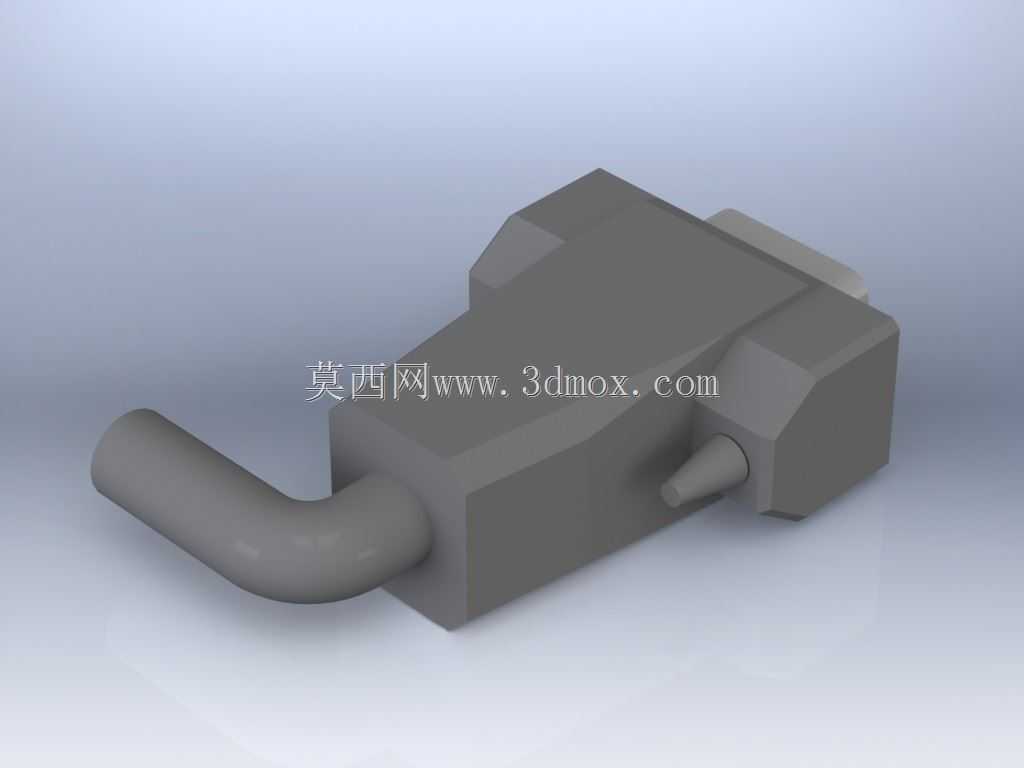

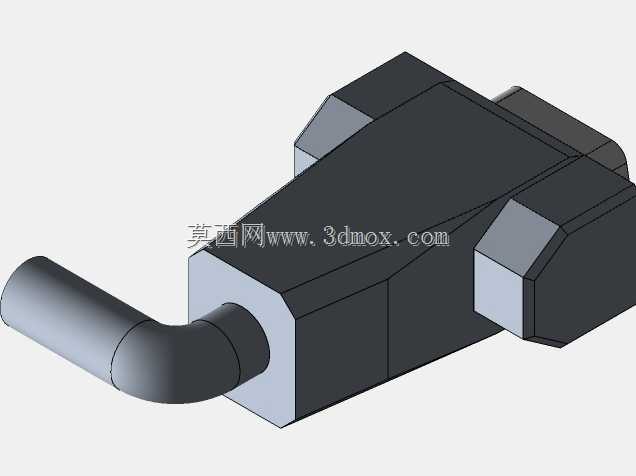

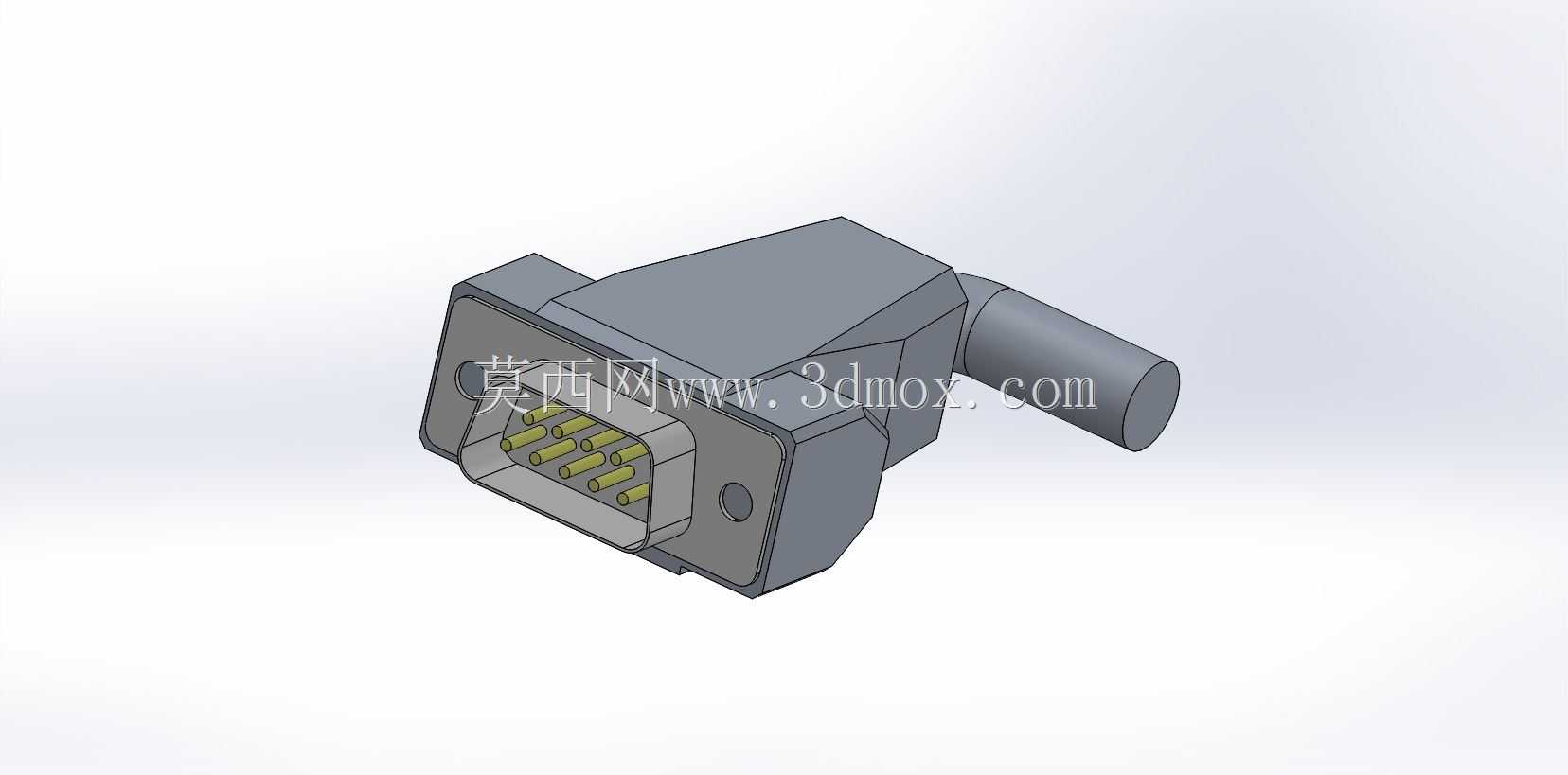

DB9外螺纹公头作为串行通讯链路里应用极为广泛的接插部件，常部署在工业控制机柜的信号传输端口、老式台式计算机的外置通讯扩展位、数控设备的程序烧录接口、仪器仪表的数据交互端，承担着RS232协议下的低速串行信号传输职能，是早期工业通讯、设备调试场景里搭建有线数据通路的核心连接件。这款公头接头采用外螺纹锁附结构设计，区别于普通卡扣式DB接头，在对接匹配的母座后，可通过接头两侧的固定螺丝与母座端的螺纹孔完成锁紧配合，即便在设备存在持续振动、线缆受外力拉扯的工况下，也能避免接插部位松脱移位，保障信号传输的连续性与稳定性，尤其适配车间内机床、工控机这类长期处于振动环境的设备连接需求。从产品功能特性来看，接头内置9根平行排布的插针，对应串行通讯的收发、接地、流控等信号定义，插针外部设置金属屏蔽壳，可隔绝工业现场的电磁干扰，降低信号传输过程中的误码率；接头尾部预留线缆出线空间，可适配不同线径的多芯屏蔽线缆，方便现场根据布线需求做压接、焊接处理。设计过程中，首先围绕接插兼容性做基准定位，严格遵循DB9接口的通用接插尺寸规范，确保公头插针的间距、伸出长度、屏蔽壳的内轮廓尺寸完全匹配标准DB9母座的对接公差，避免出现插针错位、接插卡滞的问题；其次针对外螺纹锁附结构做受力优化，将两侧固定螺丝的安装柱与接头主体的塑料支撑结构做一体化加强设计，在螺丝锁紧过程中可均匀分散锁紧力，避免塑料壳体出现应力开裂；同时对接头的外壳轮廓做圆角过渡处理，既提升手持接插时的握持手感，也能避免尖锐棱角在布线操作时划伤线缆绝缘层。外形尺寸与安装边界方面，接头主体的接插端宽度符合标准DB接口的通用尺寸，两侧固定螺丝的中心距与行业通用安装孔位完全对齐，锁附螺丝的伸出长度控制在合理区间，既保证足够的螺纹啮合长度实现可靠锁紧，也不会因螺丝过长顶伤母座内部结构；接头尾部的线缆护套位置做渐变收窄设计，可在布线时给线缆提供一定的弯折缓冲空间，避免线缆根部因反复弯折出现线芯断裂的问题，适配机柜内部、设备侧方等不同安装空间的布线要求。
