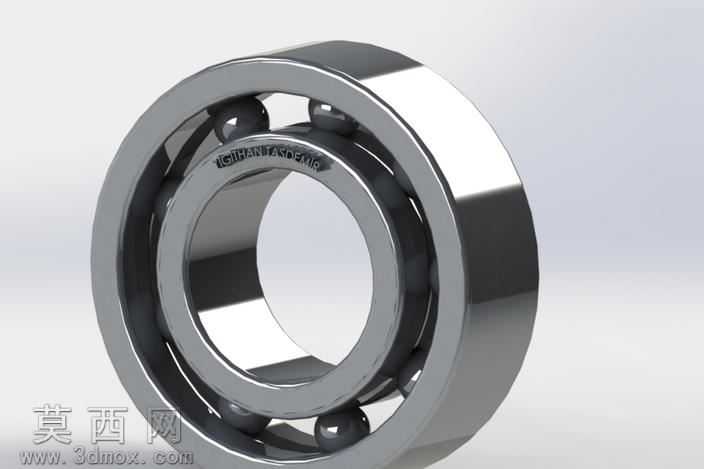

深沟球轴承滚子结构三维建模作品

本作品为深沟球轴承的滚子配套结构三维建模成果，建模过程依托三维参数化设计逻辑开展，首先对深沟球轴承的整体装配关系进行拆解，明确内圈、外圈、保持架、滚动体（滚子/钢球）各部件的尺寸配合公差要求，以实际工业应用中标准深沟球轴承的尺寸参数为建模基准，保证各部件的尺寸比例符合通用机械零部件的设计规范。建模阶段优先采用草图驱动的特征建模方式，先绘制轴承内圈、外圈的旋转截面草图，通过旋转凸台特征生成内外圈的基础实体，针对滚道位置的圆弧曲面，严格按照钢球与滚道的接触曲率要求进行尺寸约束，确保滚动体与滚道的接触角符合深沟球轴承的设计标准，避免出现配合干涉问题。滚动体（滚子/钢球）部分采用球形实体建模，根据轴承的额定载荷参数确定钢球的直径与排布数量，通过圆周阵列特征完成所有钢球在滚道内的均匀排布，同时对保持架的兜孔结构进行精细化建模，保证兜孔与钢球之间留有合理的活动间隙，还原真实轴承中保持架对滚动体的限位引导作用。材质与渲染环节，针对轴承的金属材质特性，为内外圈与钢球赋予高抛光铬钢材质，调整材质的反射率、粗糙度参数，模拟轴承钢经过精加工后的金属光泽与表面质感，保持架部分根据常用的冲压钢或铜合金材质特性调整对应的材质参数，区分不同部件的材质视觉差异。渲染阶段采用工作室光照环境，通过多组柔光光源突出轴承金属表面的高光反射效果，同时添加柔和的环境遮蔽效果，清晰展现轴承内外圈的滚道结构、钢球的排布状态以及各部件之间的装配间隙，让模型的结构细节能够直观呈现。设计过程中重点关注轴承各部件的可装配性，所有配合面均按照机械设计的公差要求进行约束，既还原了深沟球轴承的完整结构，也保证模型可用于后续的装配模拟、运动仿真等拓展应用，清晰展现了滚动轴承依靠滚子（钢球）滚动实现低摩擦传动的核心结构原理。
