煤炭采样输送集成系统成套设备

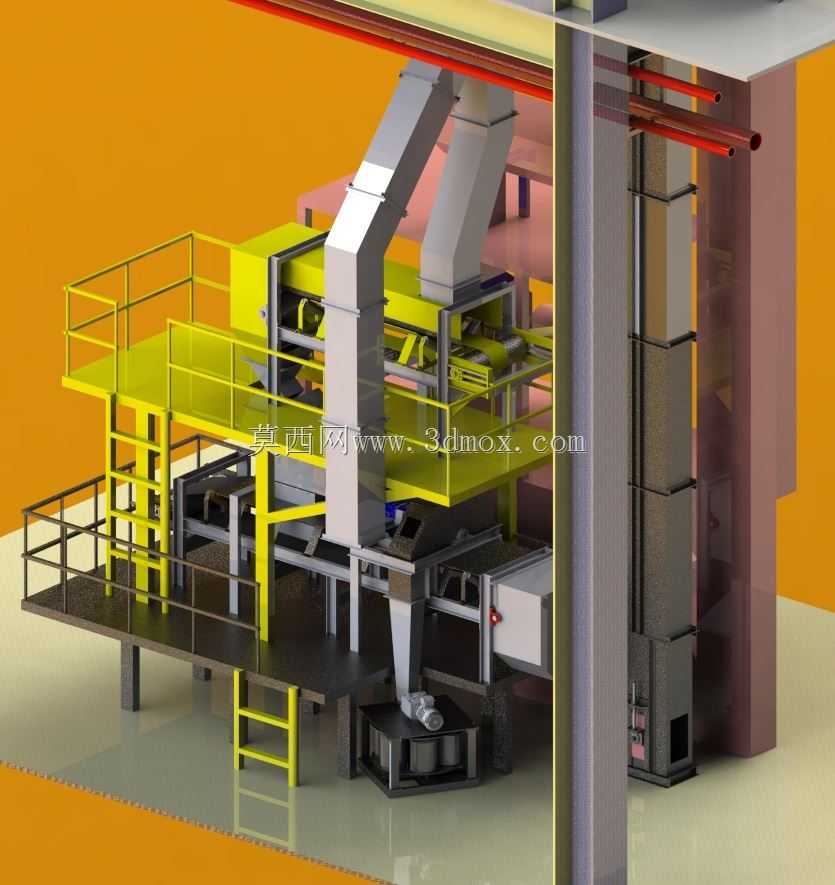

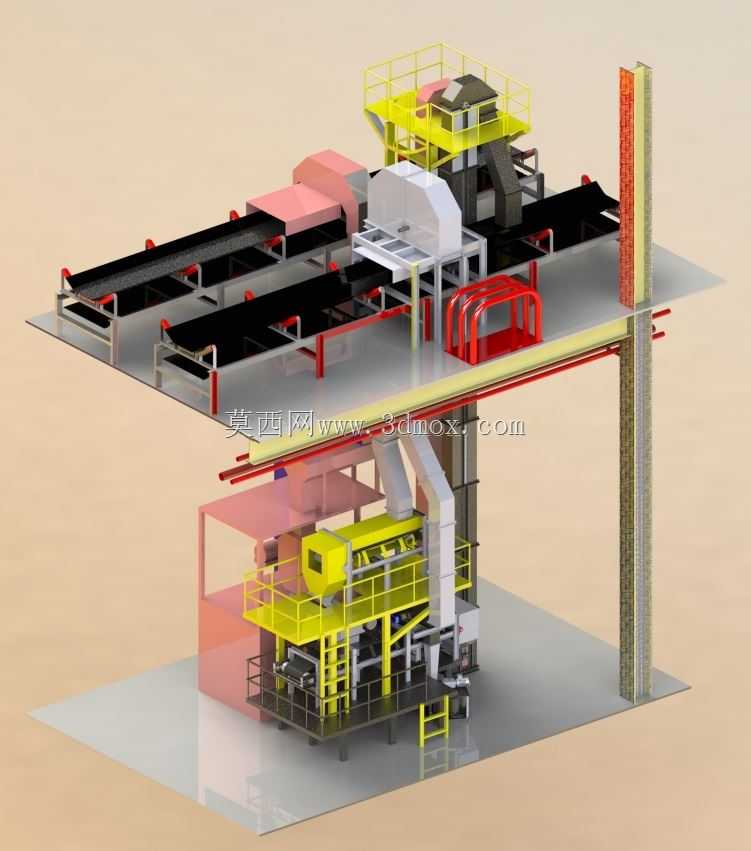

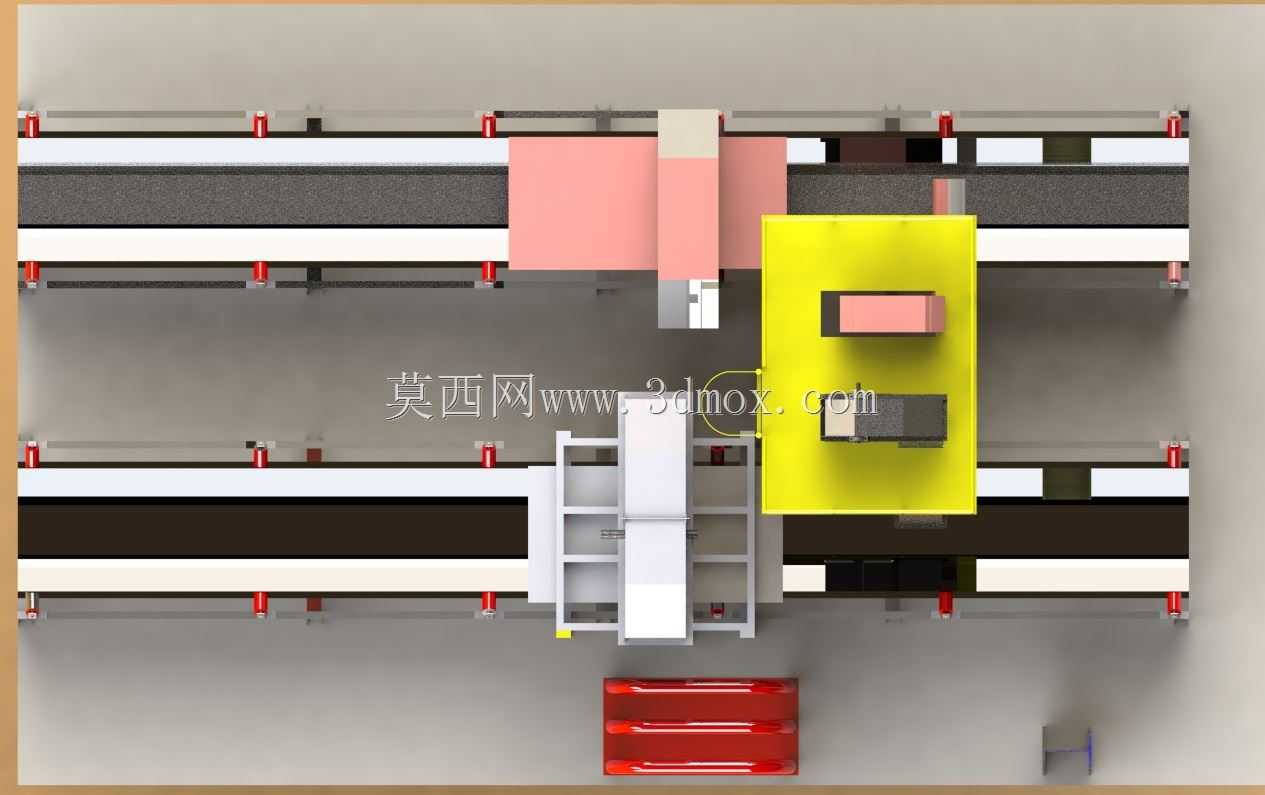

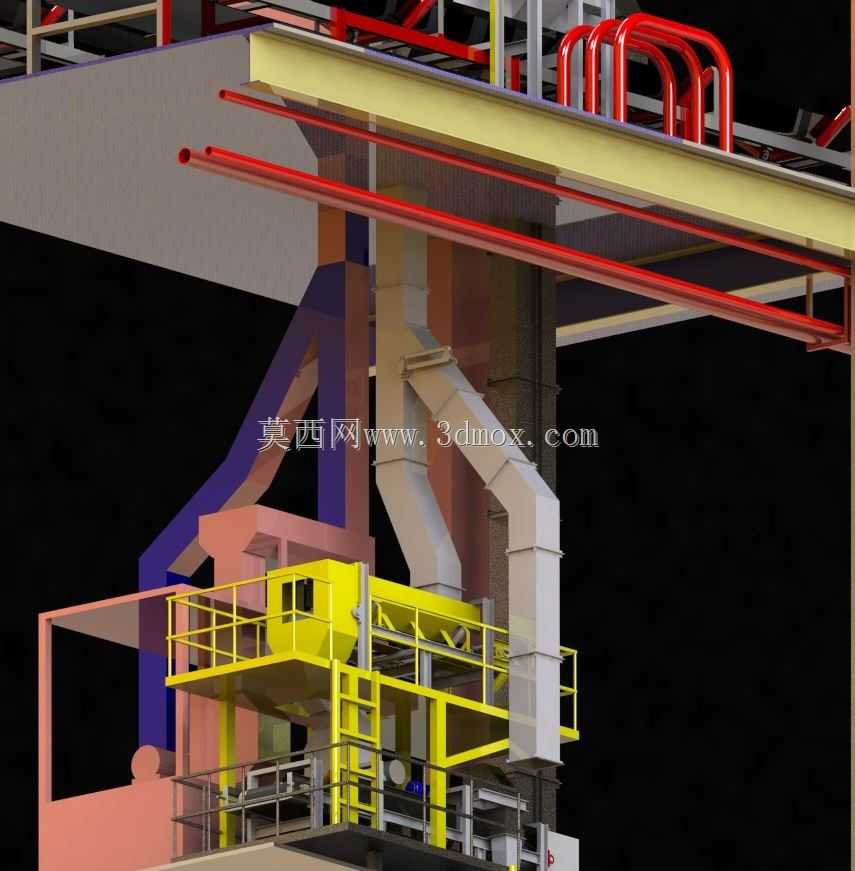

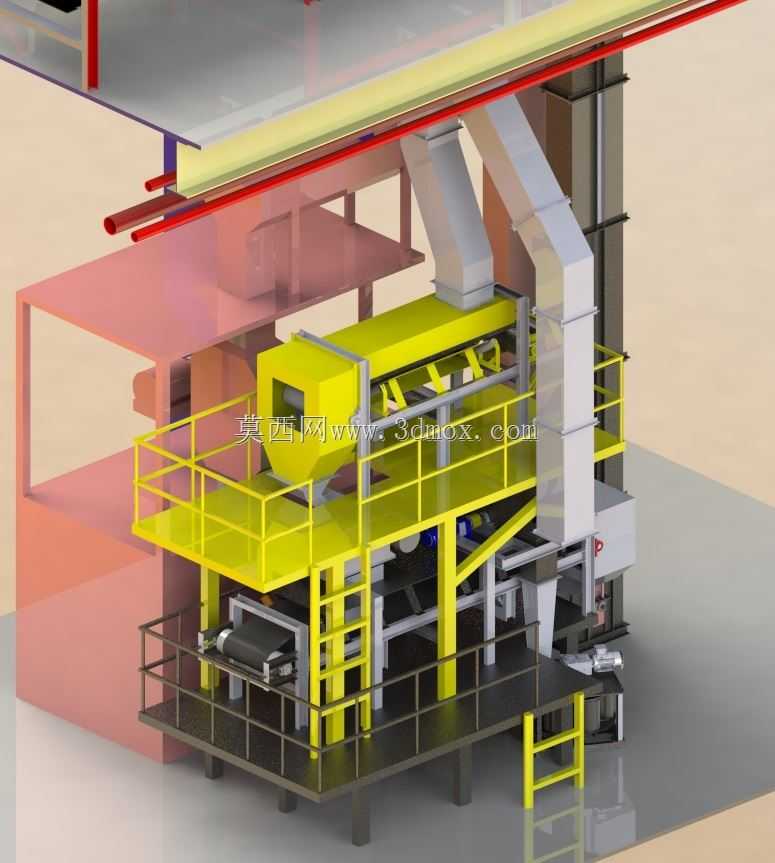

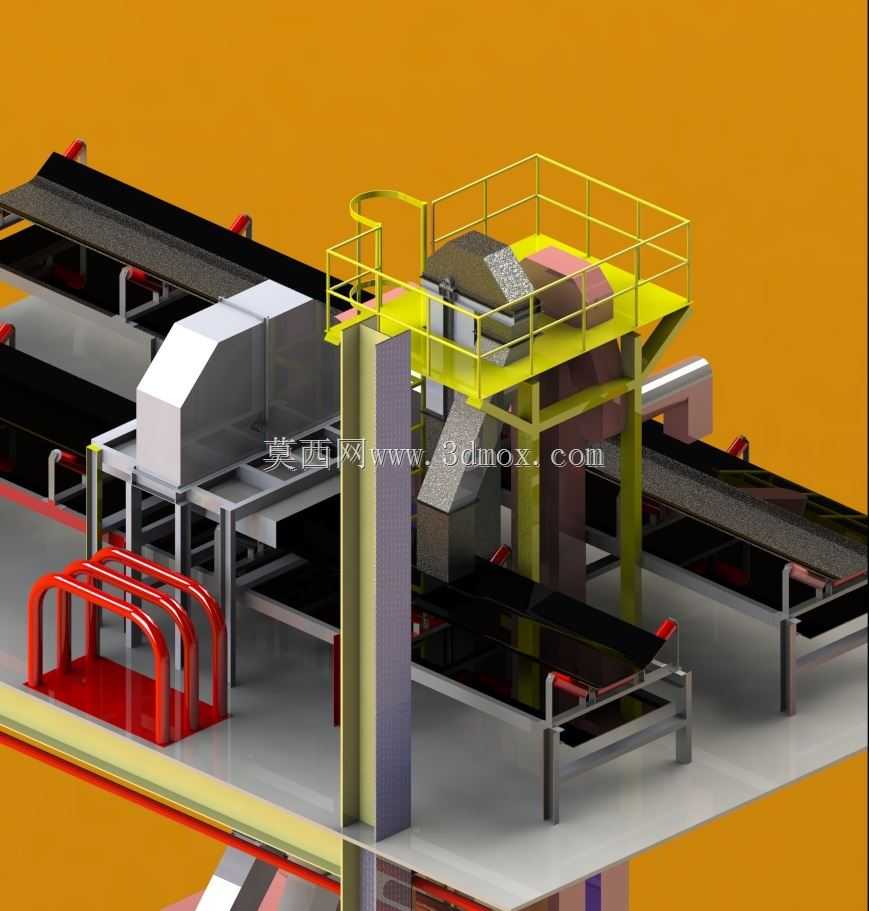

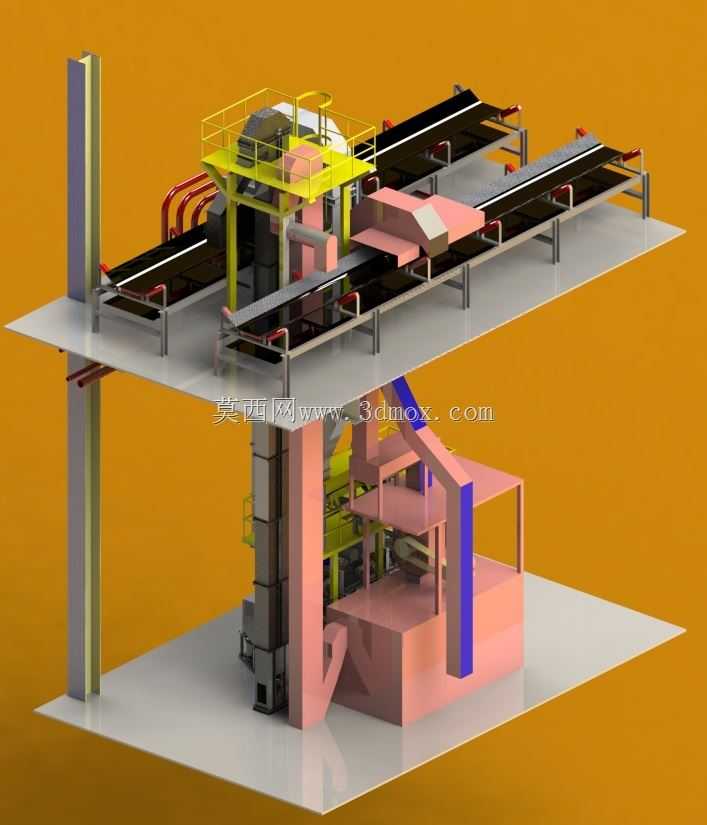

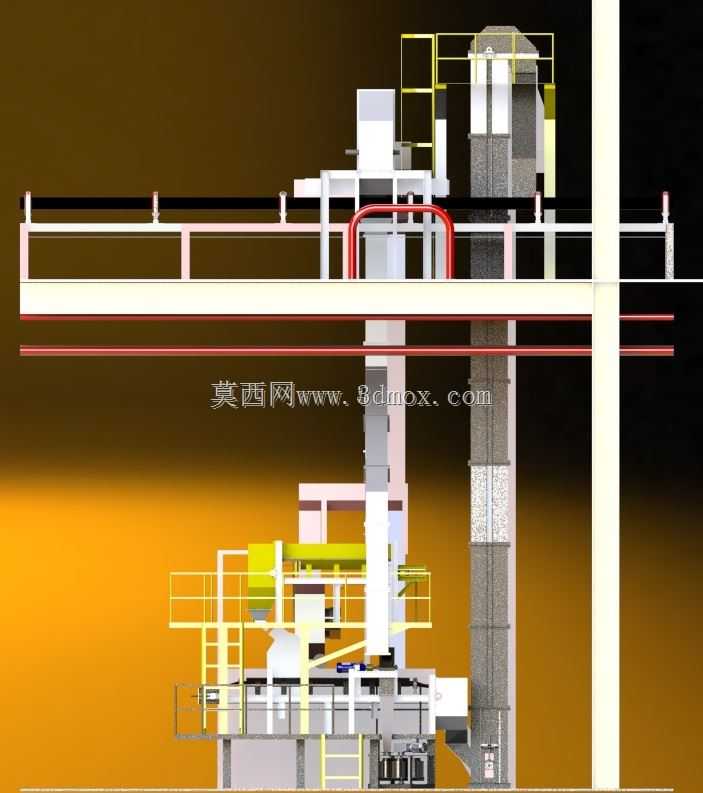

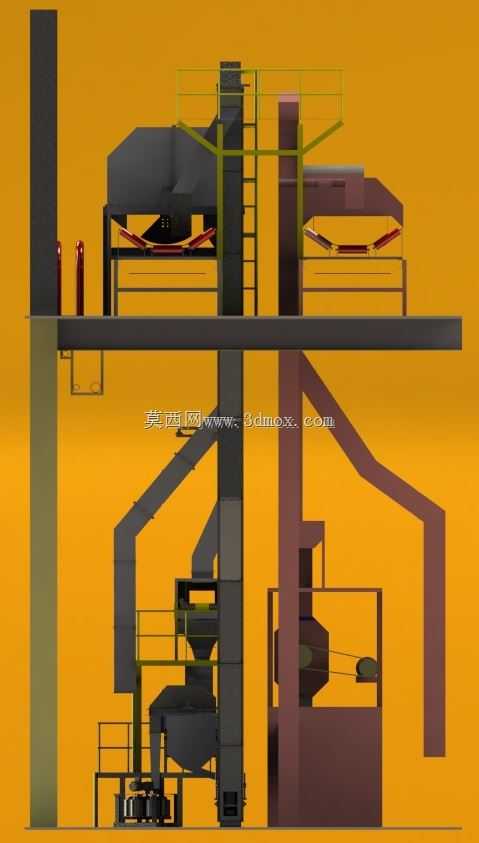

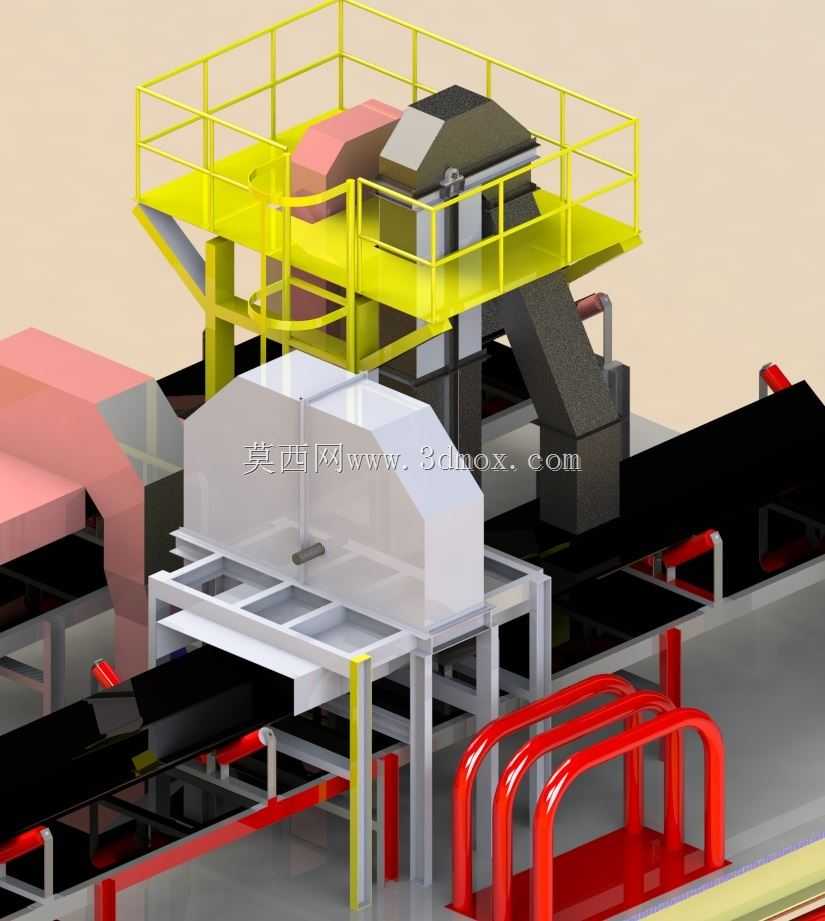

这套集成化设备主要面向火力发电厂、煤炭储运港口、大型选煤厂的煤炭品质检测采样场景，解决传统人工采样代表性差、效率低下、作业安全风险高的痛点，实现入炉煤、入厂煤的全断面自动采样与物料转运，为煤炭热值、灰分、硫分等指标检测提供可靠的原始试样。整套设备采用上下双层立体布局设计，上层对接主输煤皮带廊道，完成初级采样头的跨皮带布置，采样头可沿皮带宽度方向往复移动，按照预设的采样间隔随机截取全断面煤流，避免采样偏析带来的检测误差，采样后的余料通过落料管直接回流至主输送皮带，无需额外的余料处理工序。下层平台集成初级给料、破碎缩分、样品收集功能单元，采集到的原始煤样通过垂直布置的斗式提升机输送至下层处理单元，斗式提升机采用密封式料斗设计，全程避免物料撒漏与粉尘外溢，适配煤炭输送过程中的高粉尘作业环境。设备设计过程中充分考虑现场安装边界，上层采样单元的安装高度匹配常规输煤皮带的廊道家高，支架采用模块化拼装结构，可根据不同带宽的皮带调整安装跨度，无需对现有输煤廊道进行大规模土建改造；下层处理单元的平台预留了检修通道与设备吊装空间，周边设置的安全护栏与爬梯符合工业作业安全规范，各功能单元之间的连接法兰采用标准化尺寸设计，方便现场快速装配与后期维护更换。整套系统的物料流道全部采用耐磨衬板设计，针对煤炭物料的高磨耗特性，在落料管、料斗、输送机受料点等易磨损部位加厚处理，延长设备的连续无故障运行周期；设备的管线布置沿支架侧边规整排布，既避免物料输送过程中剐蹭管线，也方便日常巡检时快速排查线路故障。整套设备将采样、输送、缩分功能高度集成，相比分散布置的采样系统，大幅缩减了现场占地面积，同时减少了物料转运的中间环节，降低了设备整体的能耗与故障点，适配东南亚等地区火力发电厂的输煤系统改造与新建项目需求，可直接对接现有输煤生产线，实现煤炭采样作业的全自动化运行，无需人工全程值守，大幅降低采样作业的人力投入与安全风险。
