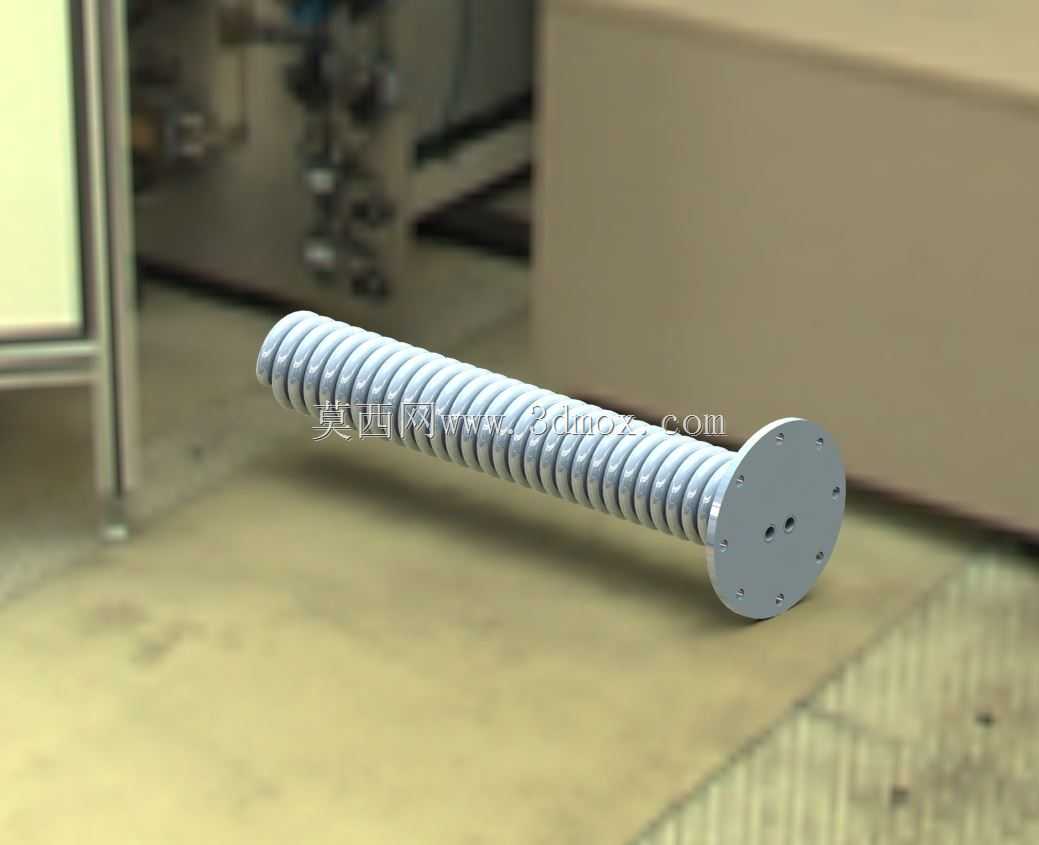

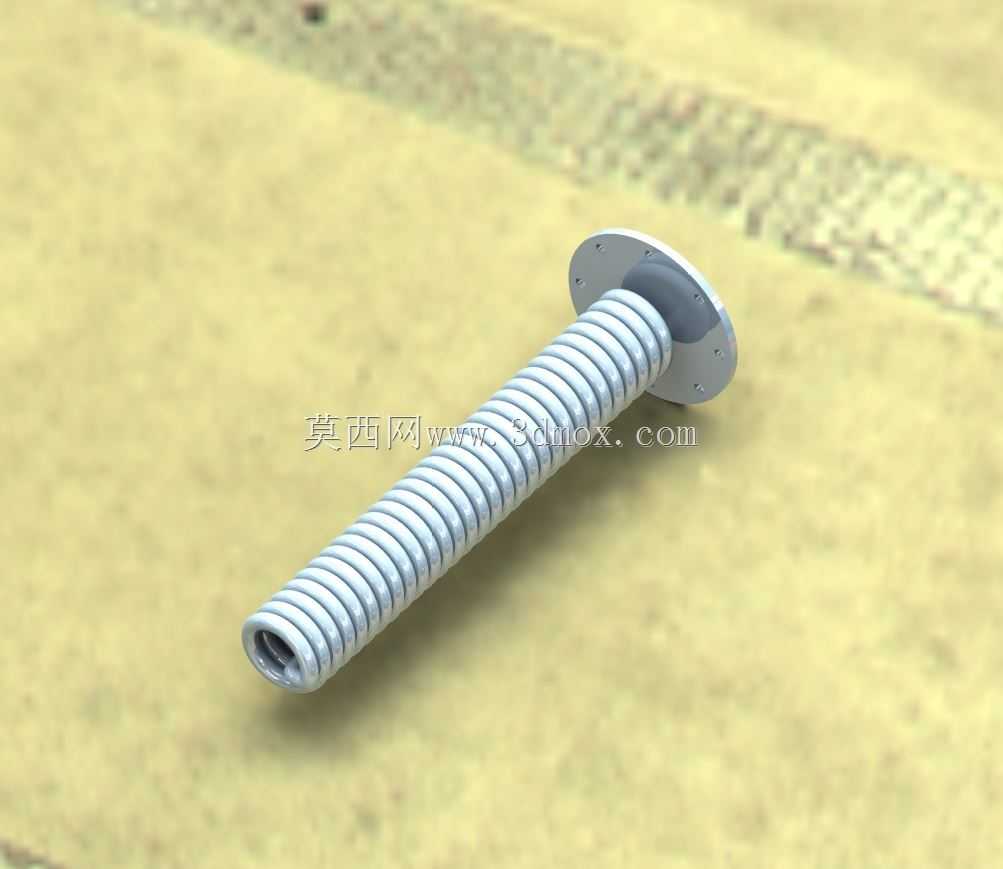

带法兰安装基座的管式热电偶螺旋测温构件

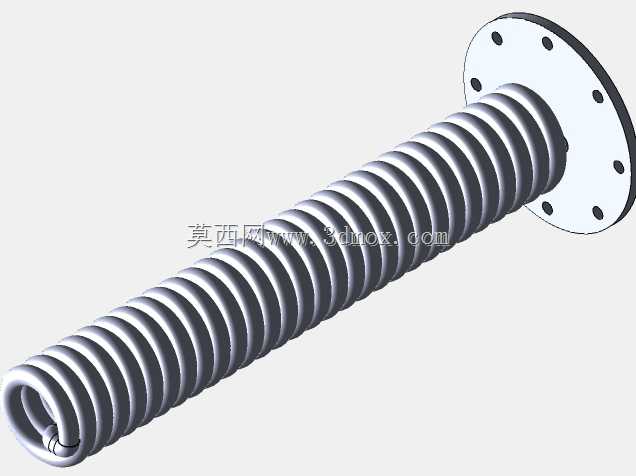

　　这类带法兰基座的螺旋管式测温构件，主要应用在工业流体输送管路、反应腔体、换热设备的温度监测场景中，核心作用是将热电偶测温探头通过螺旋管结构延伸至被测介质内部，同时依靠端部法兰完成与设备壁面的密封固定，避免介质泄漏的同时保证测温端处于介质流场的有效测温区域。从结构设计逻辑来看，螺旋段的管体采用等距螺旋形态，一方面可以在有限的安装空间内拉长测温探头的置入长度，让感温端充分接触被测介质，减少壁面温度对测温结果的干扰，另一方面螺旋结构自身具备一定的形变补偿能力，当设备运行过程中出现热胀冷缩、管路振动时，螺旋段可以通过微小的弹性形变吸收位移量，避免刚性连接的管体出现焊缝开裂、法兰密封面失效的问题。端部的法兰盘采用圆形平板结构，

　　沿圆周方向均匀布置安装通孔，孔位的节圆直径与对应公称通径的管路法兰安装尺寸匹配，安装时只需将法兰与设备壁面的配对法兰对齐，穿入螺栓紧固即可完成固定，法兰与螺旋管连接的根部做了圆弧过渡处理，减少应力集中，避免长期受振动载荷作用时根部出现疲劳断裂。法兰端面上还设置了两个对称的小孔，用于热电偶线缆的引出与密封固定，线缆从管体内部穿过，不会直接暴露在外部环境中，既可以减少外界环境对测温信号的干扰，也能避免高温、腐蚀性介质对线缆的侵蚀。从安装边界来看，螺旋段的外径小于法兰的安装孔节圆直径，安装时螺旋段可以直接伸入设备内部，不需要额外扩大设备壁面的开孔，法兰的密封面可以适配非金属平垫片、金属缠绕垫片等多种密封形式，满足不同压力等级、

　　不同介质特性的管路密封需求。在实际选型应用中，这类构件可以根据被测介质的温度范围、腐蚀特性调整管体的材质，比如普通水系统可以采用碳钢材质，高温腐蚀性介质场景可以采用不锈钢材质，螺旋段的螺距、总长度也可以根据实际的测温深度需求做调整，保证感温端能够到达流场中温度最具代表性的位置，避免靠近壁面或者流动死区导致测温数据失真。和传统的直插式热电偶安装座相比，这种螺旋结构的构件抗振动性能更好，在存在流体脉动、设备持续振动的工况下，不会出现直插管那种容易共振断裂的问题，同时螺旋结构对管内流体的流场扰动更小，不会因为插入测温构件造成过大的流阻损失，适合应用在大管径流体输送、高温反应设备的长期温度监测场景中。设计建模过程中，

　　需要重点保证螺旋管的螺距一致性，避免螺距不均导致管体各段的形变补偿能力不一致，同时法兰上的安装孔位置度需要控制在合理公差范围内，保证现场安装时能够和配对法兰顺利对齐，不需要现场扩孔调整。法兰与螺旋管的连接焊缝需要做连续满焊处理，保证密封性能，建模时需要预留出焊缝的工艺余量，避免实际加工后出现尺寸偏差导致安装干涉。
