工业物料翻转用旋转式翻料设备结构

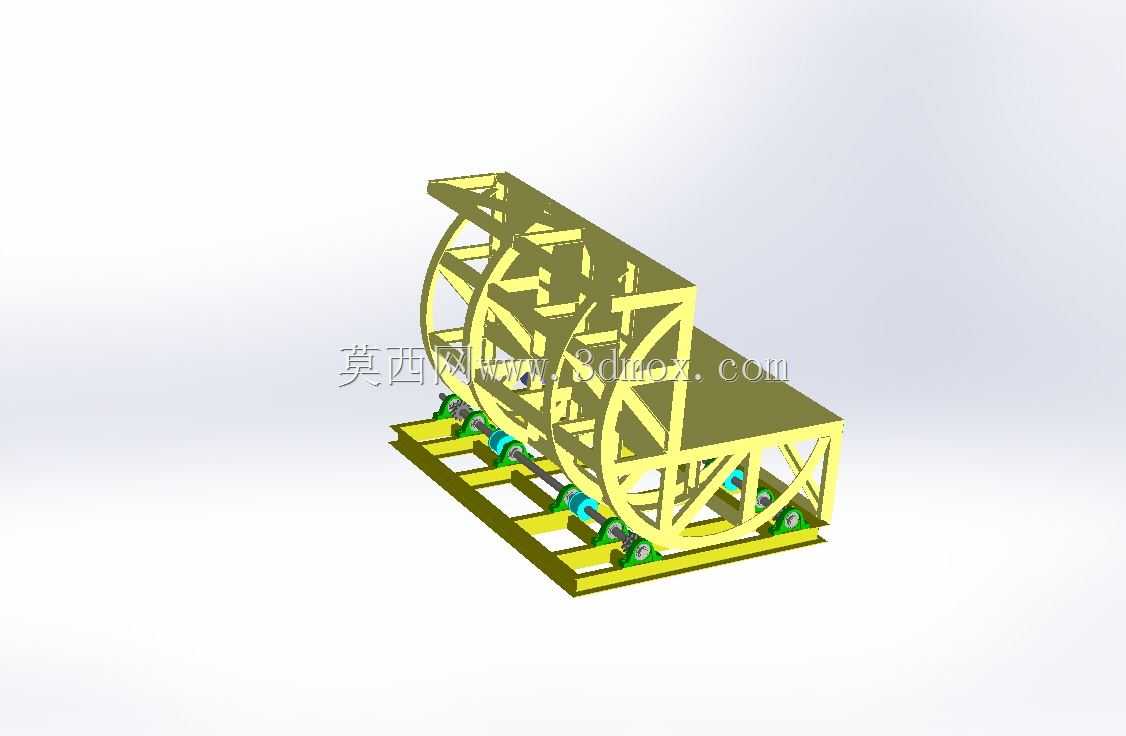

　　在仓储物流、生产加工以及固废处理的物料转运环节，经常会遇到需要将承载物料的容器进行180度翻转倒料、或者调整物料承载面朝向的作业需求，这类作业如果依靠人工完成，不仅劳动强度极大，还容易出现物料洒落、容器磕碰损伤甚至人员砸伤的安全隐患，这款旋转式翻料设备就是针对这类场景开发的专用作业装置。从结构设计来看，设备整体采用框架式焊接机架作为承载基础，底部的安装底座预留了标准的地脚螺栓固定孔位，可直接固定在车间硬化地面或者配套的输送线旁工位，安装时需要保证底座平面的水平度偏差不超过千分之二，避免翻转过程中出现偏载卡顿的问题。设备的翻转执行部分采用半圆形回转支承结构作为转动核心，相比传统的转轴式翻转结构，半圆形支承的承载接触面更大，

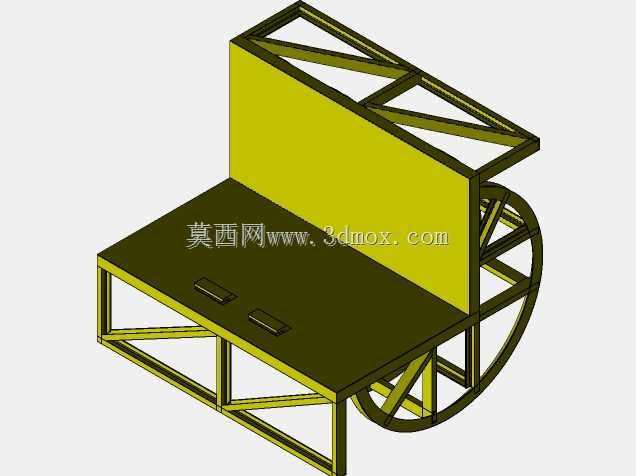

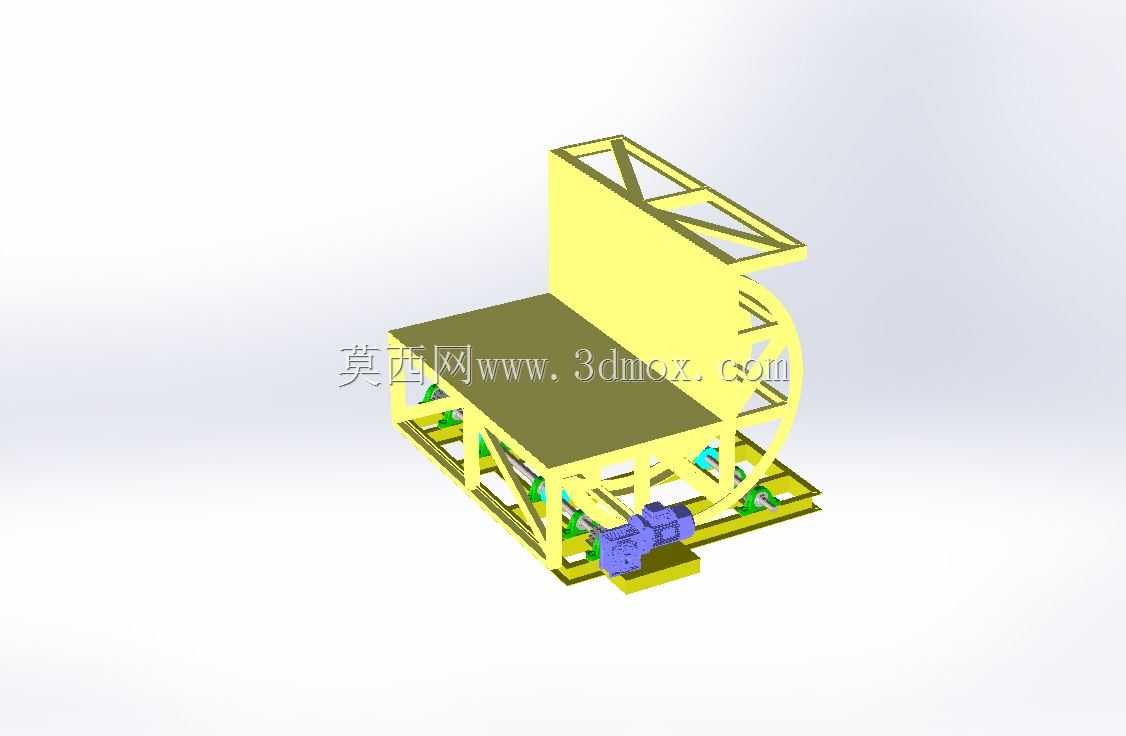

　　可承受的偏载力矩更高，适配不同重量的圆筐、料箱类容器，翻转驱动端配置了齿轮减速动力单元，动力输出平稳，启动和停止阶段都有缓冲余量，不会因为突然启停导致容器内的物料因为惯性甩出。设备的承载平台采用防滑花纹钢板制作，平台两侧设置了可调节的容器定位挡块，可根据不同规格的圆筐、料箱调整挡块的固定位置，保证容器在翻转过程中不会出现滑移脱落的问题，平台下方的框架内部预留了气动或者液压夹紧元件的安装空间，用户可根据实际作业需求加装自动夹紧机构，进一步提升翻转作业的安全性。在实际应用场景中，这款设备可配套仓储货架使用，在货架的物料出库工位完成料箱的翻转倒料作业，也可应用在垃圾处理环节，对收集满物料的圆筐进行翻转卸料，还可适配生产线上的工件换向需求，

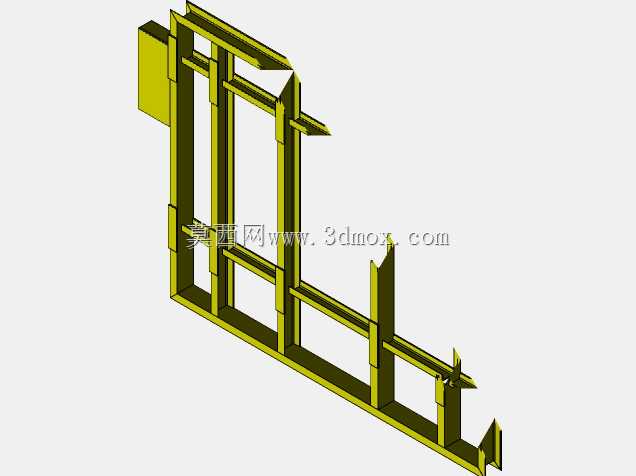

　　将堆叠的板材、箱体类工件翻转到指定加工面。设计过程中充分考虑了设备的维护便利性，所有转动铰接点都配置了自润滑轴承，日常使用不需要频繁加注润滑脂，减速单元的油位观察窗设置在设备外侧易观察的位置，可随时掌握润滑油脂的状态，设备的整体外形尺寸控制在常规工位的允许边界内，宽度不超过两米，长度不超过两米五，翻转作业时的最大回转半径不超过一米八，不会占用过多的车间通道空间，可直接嵌入到现有的生产线布局中，不需要对原有场地进行大规模改造。设备的机架主体采用标准矩形钢管焊接成型，焊接后整体进行去应力退火处理，消除焊接应力避免长期使用出现机架变形的问题，表面经过喷塑处理，可适应车间内多粉尘、偶尔有腐蚀性液体溅落的作业环境，延长设备的整体使用寿命。

　　在动力选型上，驱动单元的输出扭矩经过严格核算，可满足额定承载范围内的满载翻转需求，同时配置了过载保护装置，当出现容器卡滞、负载超出额定值的情况时，动力单元会自动停止输出并触发报警，避免设备结构因为过载出现损坏。设备的控制部分可根据用户需求配置手动按钮操作或者脚踏开关操作，也可接入生产线的PLC控制系统实现自动触发翻转，适配不同自动化程度的作业场景，操作位置设置在设备的侧方安全距离外，操作人员可全程观察翻转作业的状态，避免出现安全事故。
