铁路煤炭装车振动卸料作业站

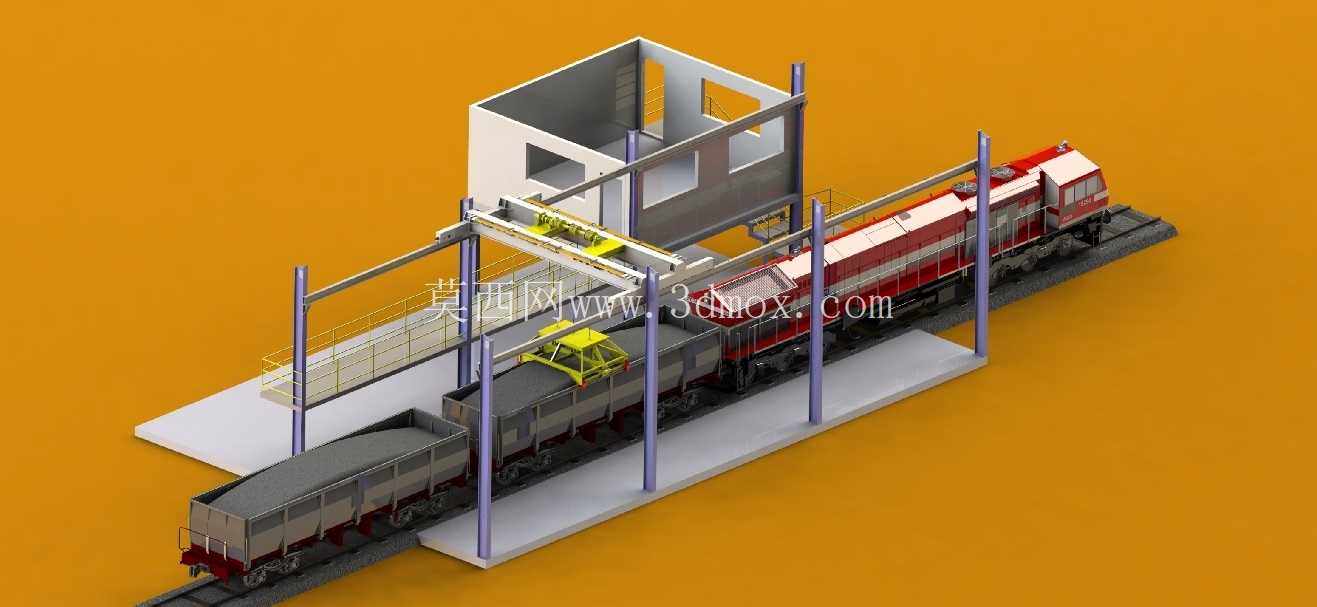

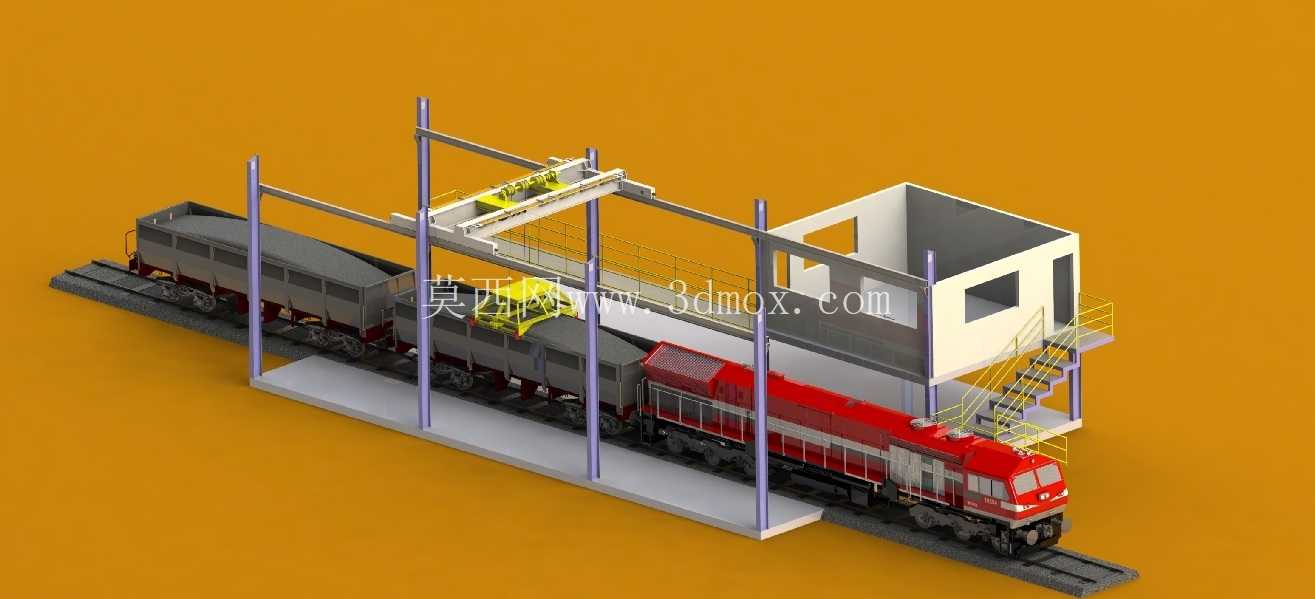

　　这套三维模型还原的是散料铁路转运场景里的轨道旁煤炭装车作业站点，核心功能是完成煤炭从高位储料仓到铁路敞车车厢内的精准装载，配套的振动装置负责消除装料过程中的物料偏析、架桥问题，避免车厢出现局部积料偏载，保障铁路货运的装载合规性。

　　从现场布局来看，整套设施沿铁路轨道单侧布置，支撑立柱采用H型钢焊接框架结构，跨距完全覆盖单条铁路装卸线的作业范围，立柱底部通过预埋地脚螺栓与混凝土基础承台固定，安装边界预留了机车通行的安全限界，顶部走行梁的标高满足内燃机车及重载敞车的通行高度要求，不会出现设备与通行车辆的干涉问题。操作室设置在框架侧方的钢平台上，通过斜爬梯连接地面，平台周边设置1.2米高的安全防护栏杆，操作室朝向轨道侧开设观察窗，作业人员可直接观察到车厢内的物料堆积状态，实时调整给料与振动装置的运行参数。

　　核心的振动卸料单元悬挂在顶部走行梁的移动小车上，可沿轨道纵向走行，覆盖整列敞车的所有装料位置，振动单元采用偏心块激振结构，工作时通过高频振动破除煤炭颗粒间的咬合作用力，让物料均匀流入车厢各个角落，避免出现车厢两端缺料、中部堆尖的问题，相比传统的重力自流装车，能将单节车厢的装载量偏差控制在允许范围内，减少后续平煤作业的工作量。走行小车的轨道两端设置机械限位与缓冲块，防止小车超程脱轨，供电线缆采用拖链敷设，随小车移动同步伸缩，避免线缆垂落刮碰下方通行的车辆。

　　模型里配套的铁路机车与敞车完全符合国内准轨铁路的尺寸参数，敞车的侧墙高度、容积与实际C系列通用敞车一致，在做方案验证时，可直接模拟不同编组长度下的装车作业流程，校验振动装置的走行行程是否覆盖所有车位，支撑立柱的位置是否与机车车辆的限界存在冲突。操作室的钢平台与主框架采用螺栓连接，便于现场安装时调整位置，爬梯的踏步采用防滑花纹钢板，倾角设置为45度，符合工业梯台的安全设计规范。

　　从设计思路上，这套设施优先考虑了散料装卸的作业效率与运行可靠性，所有与煤炭接触的结构面都做了耐磨衬板的安装预留，振动单元的激振力可根据煤炭的粒度、含水率做参数调整，针对含水率较高的黏滞性煤种，可适当提高激振频率，避免物料黏附在卸料口内壁造成堵料。框架结构的所有连接节点都做了加强筋设计，可承受振动装置工作时传递的交变载荷，避免长期运行出现结构焊缝开裂的问题。地面的混凝土承载平台延伸至轨道两侧，预留了清扫通道，便于日常作业后清理洒落的煤炭，轨道旁设置的排水沟可将冲洗废水、雨水导排至厂区污水处理系统，避免作业区域积水。

　　在实际工程应用中，这类装车作业站多用于矿区煤炭集运站、港口煤炭中转码头、大型火力发电厂的燃料接卸区域，相比汽车转运，铁路运输的单批次运量更大，单位运输成本更低，配套的振动装车装置可大幅缩短单节车厢的装载时间，提升整列火车的周转效率。建模过程中对所有结构的安装间隙都做了还原，比如振动装置与顶部走行梁的连接间隙、支撑立柱与轨道的安全距离、爬梯与平台的连接尺寸，都符合实际工程的安装公差要求，可直接用于方案汇报、初步设计阶段的布局校验，也可作为同类散料装卸设备设计的参考模板，帮助设计人员快速完成整体方案的框架搭建，减少重复建模的工作量。
