带滚子链绞车的移动式起重作业装置

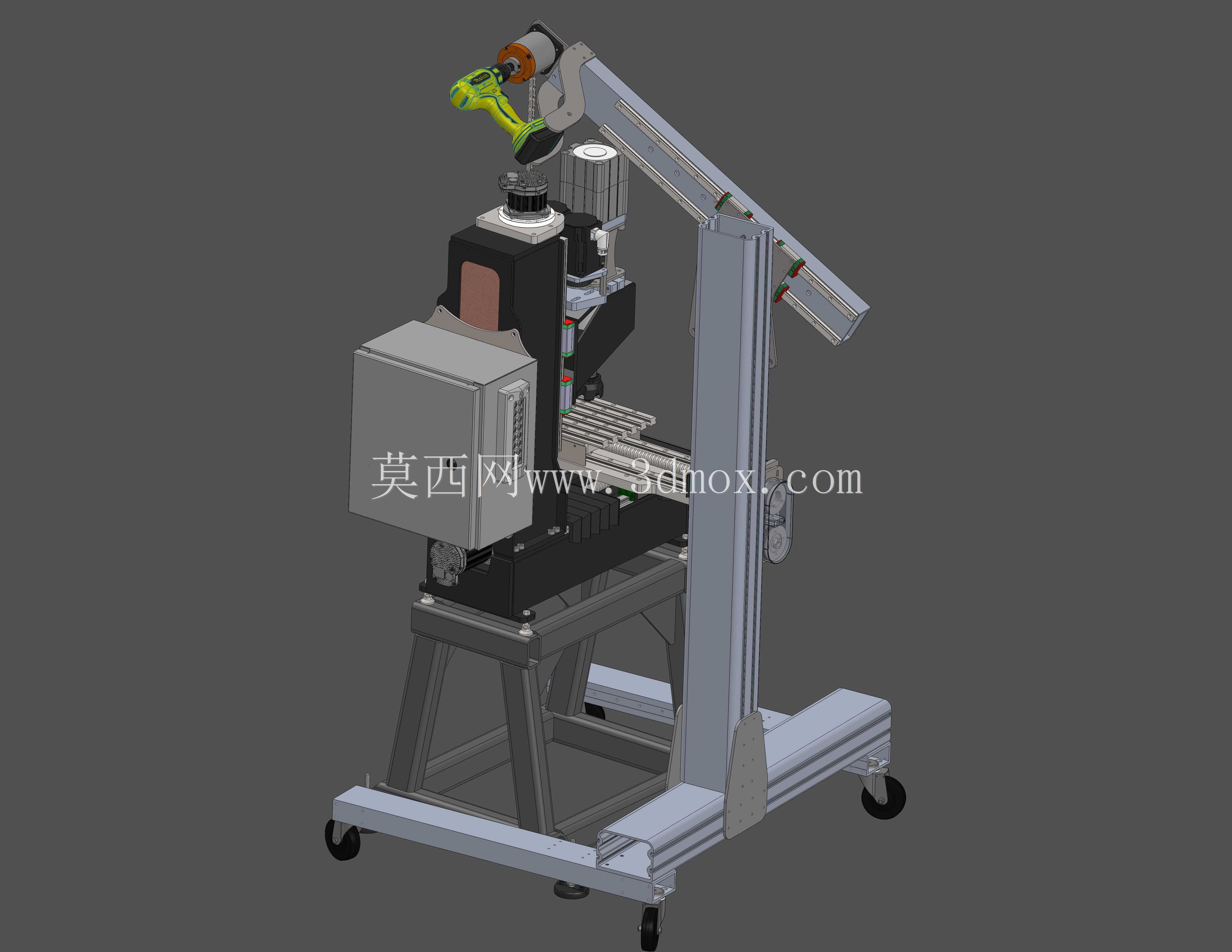

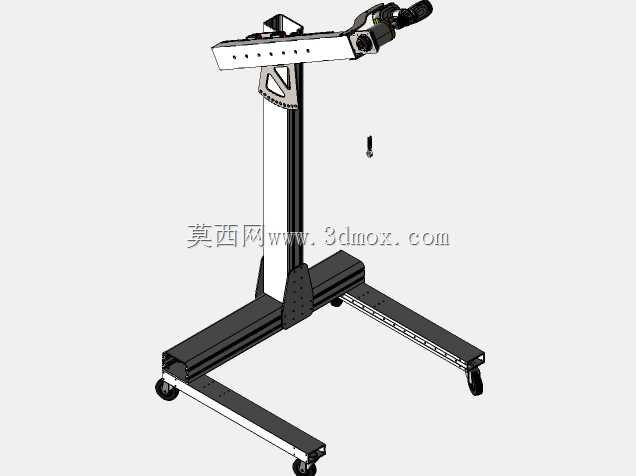

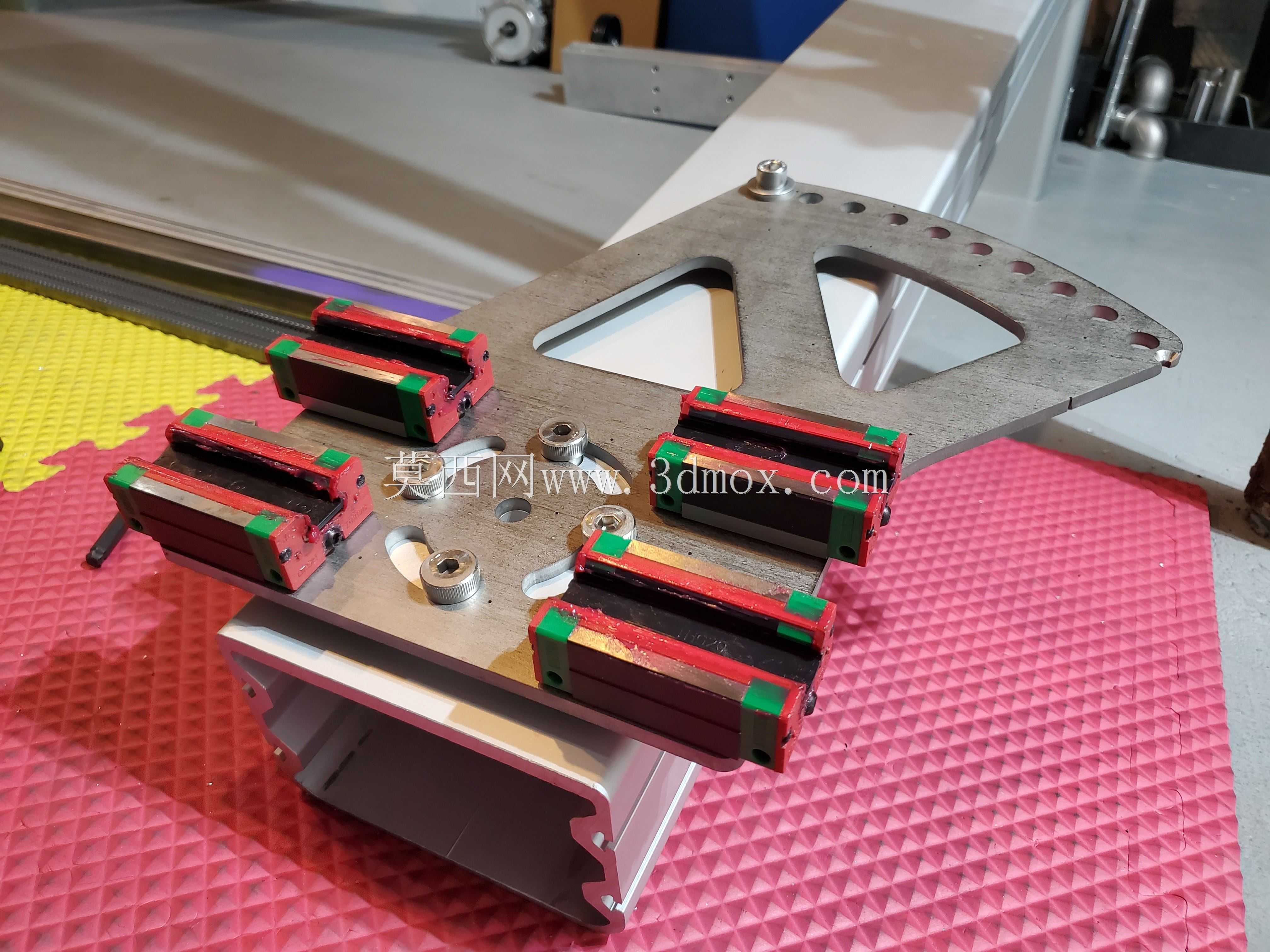

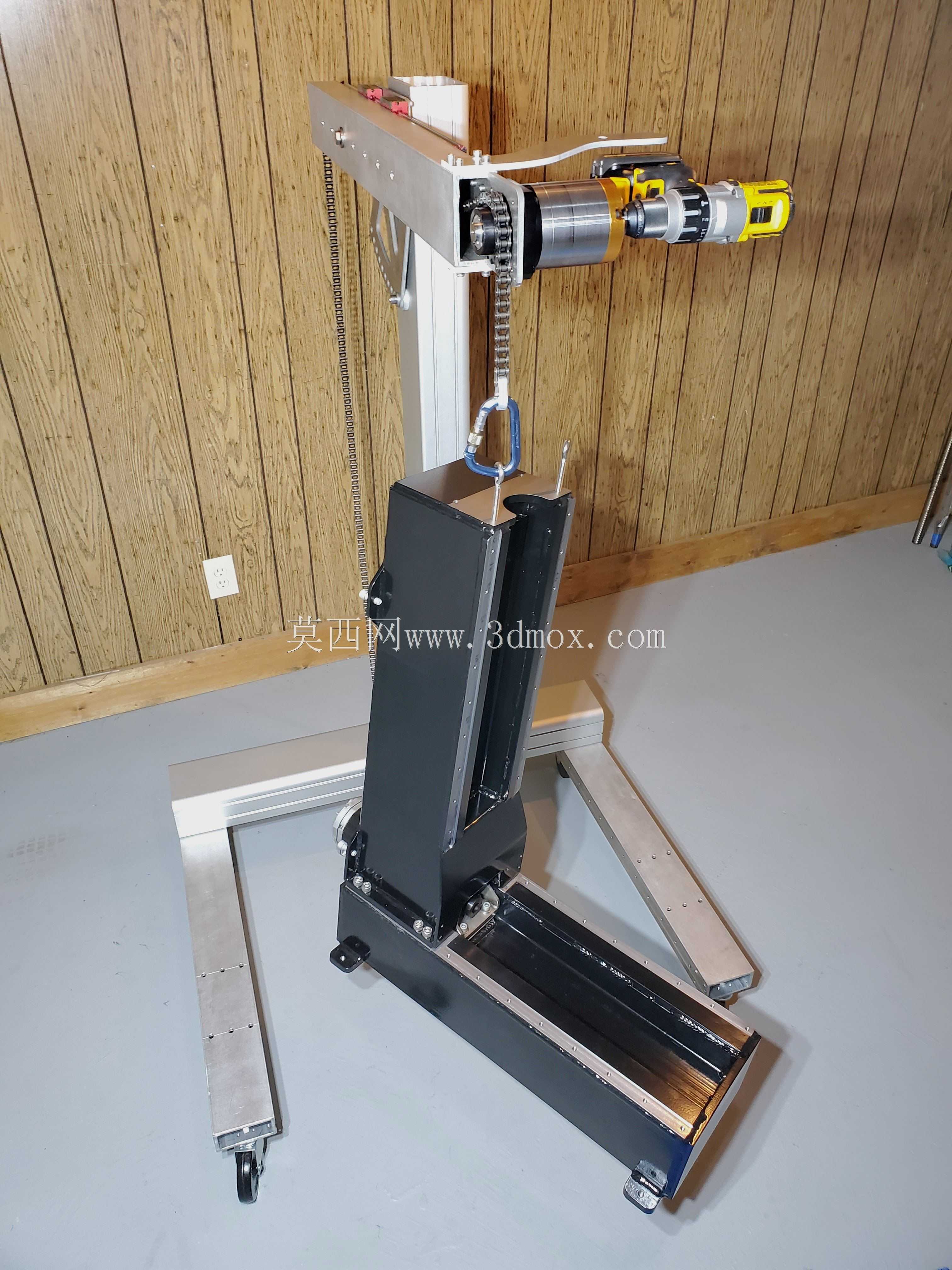

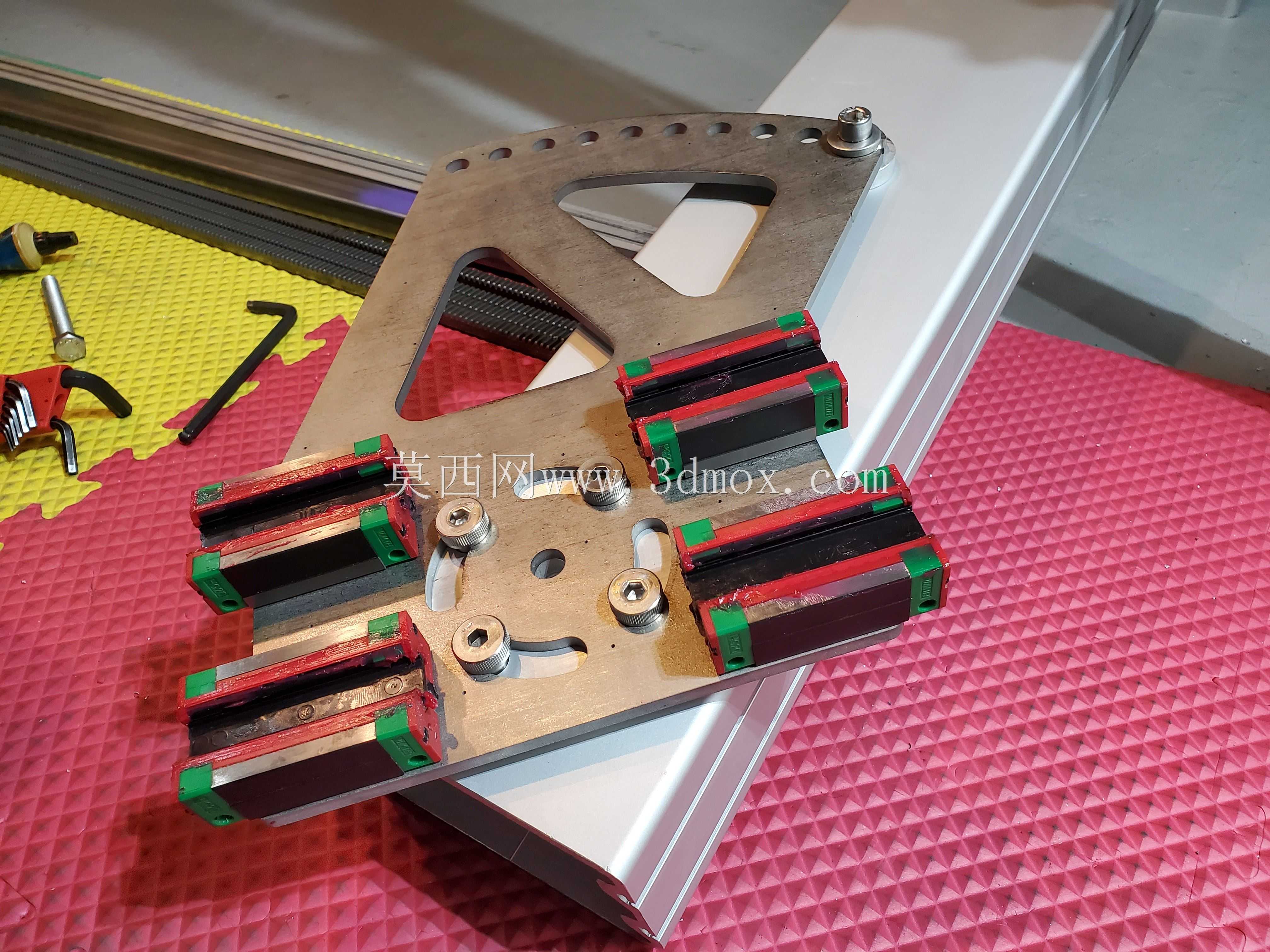

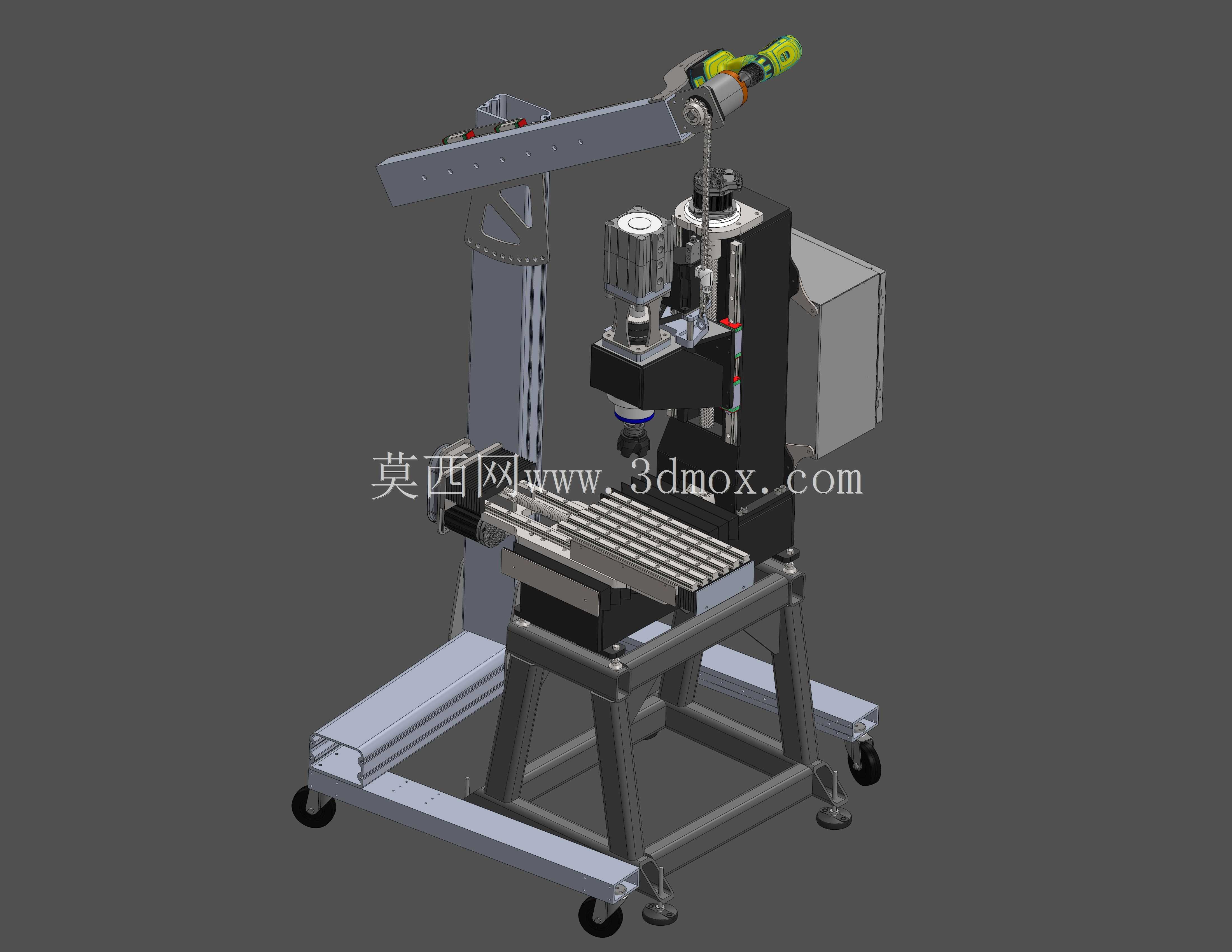

这款移动式起重作业装置，主要面向小型机加工车间、DIY数控设备组装、精密部件装配等场景，解决小空间内重型零部件的精准吊装、移位与对位难题，尤其适配DIY立式数控铣床主行星齿轮箱这类重量较大、安装精度要求高的部件组装作业，可在狭窄的工位区间灵活移动，无需依赖车间大型行吊设备，填补了小型作业场景下重载精准起重的设备空白。设备核心起重驱动采用无绳钻驱动ANSI 40滚子链传动结构，搭配16齿链轮主轴，传动过程平稳可靠，自带锁止功能可有效防止负载意外掉落，额定承载上限为500lb，完全覆盖小型精密机床部件、工装夹具、重型五金组件的吊装重量需求，起升过程可实现毫米级微调，满足精密装配的对位精度要求。设备底部采用20mm线性轨道搭配可伸缩臂脚轮结构，移动时脚轮接触地面可轻松推行移位，到达作业工位后可收缩脚轮让框架底部平稳落地，配合框架上的铝型材挤压件栓接固定结构，可根据作业场地的地面平整度调整支撑状态，保证作业过程中整机无晃动、无位移，支撑稳定性足以承载满额负载的起升作业。整体框架采用标准铝型材通过栓接方式拼接组装，无需复杂焊接工艺，组装与拆解都十分便捷，用户可根据自身作业需求调整框架的高度与悬臂伸出长度，适配不同尺寸工件的吊装需求；悬臂部分采用高强度铝合金型材加工，在保证结构强度的前提下尽可能降低整机自重，配合底部的配重结构设计，起升过程中不会出现侧倾风险。设备的安装边界十分灵活，整机展开后占地面积不足两平方米，可在普通车间工位、甚至小型车库类作业空间内使用，无需提前预埋固定基础，移动到位即可投入使用；驱动部分可适配常规手持无绳钻作为动力源，无需额外配置专用动力单元，使用成本低且维护便捷，日常仅需定期对滚子链、线性轨道加注润滑脂即可保证长期稳定运行。在实际装配作业中，该装置可将重型齿轮箱部件平稳起升至指定安装高度，通过线性轨道的横向移动微调工件的水平位置，配合绞车的升降微调实现工件与安装位的精准对齐，大幅降低重型精密部件组装过程中的人力消耗，同时避免人工抬举过程中可能出现的工件磕碰、人员砸伤风险，是小型机加工作业、DIY设备搭建场景下十分实用的辅助起重设备。
