导轨式多回路接线端子排结构设计

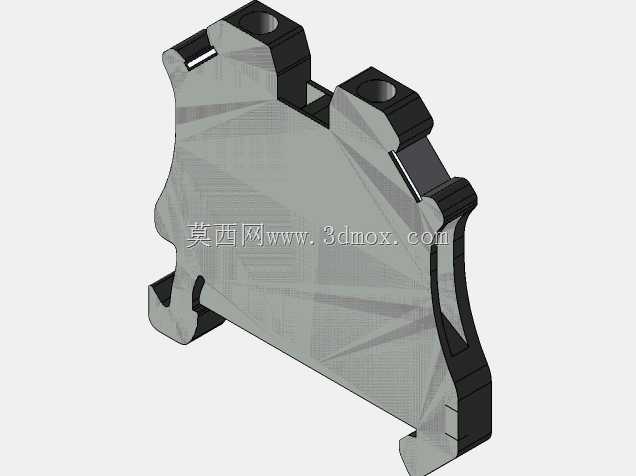

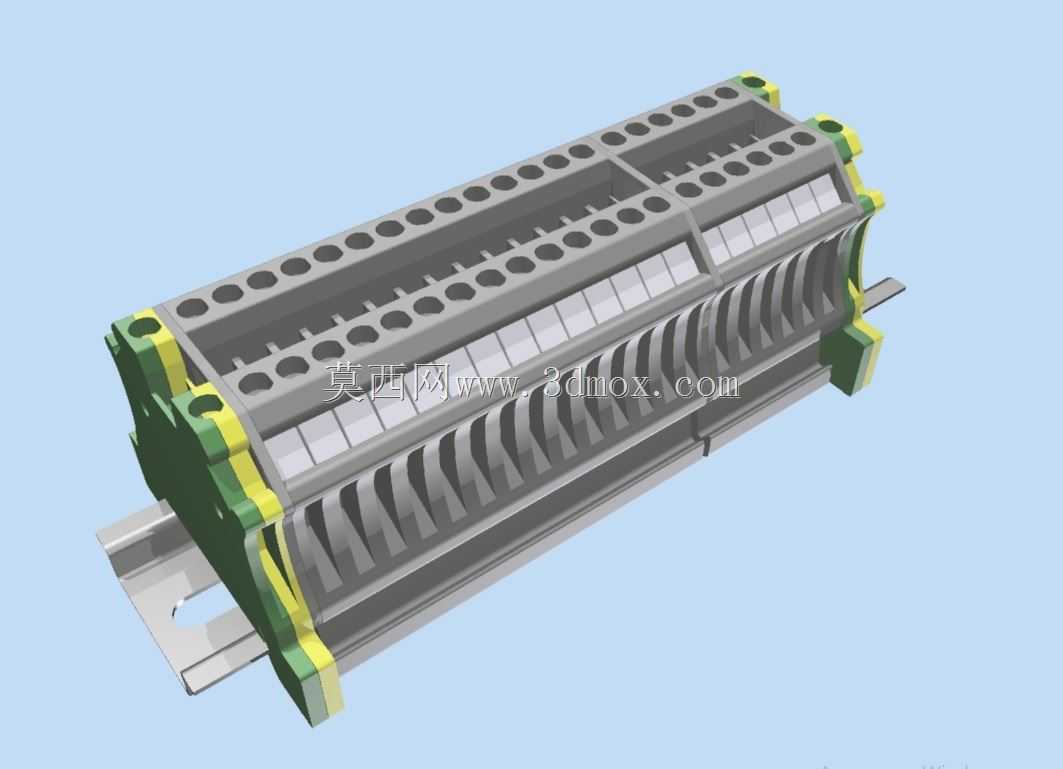

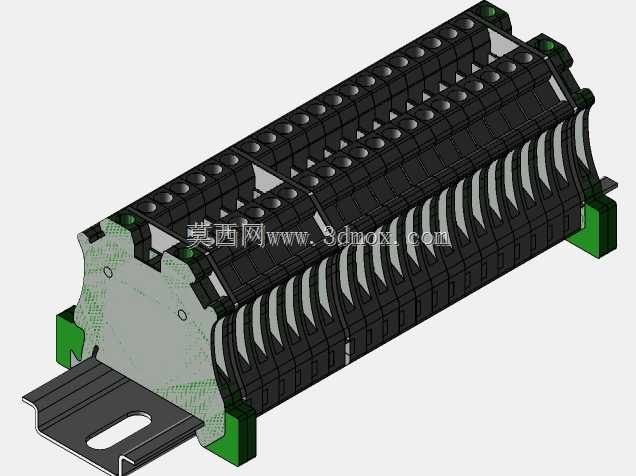

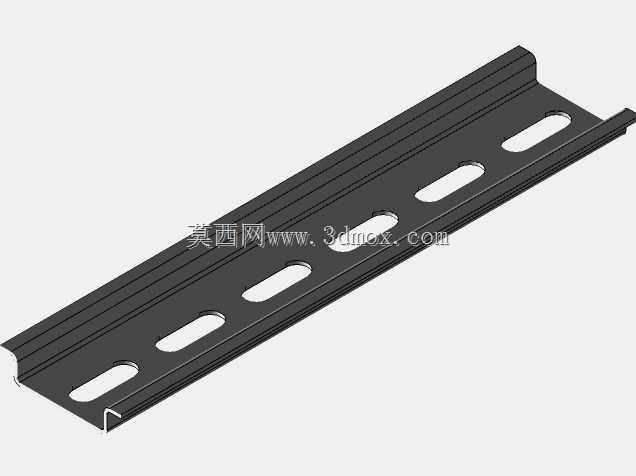

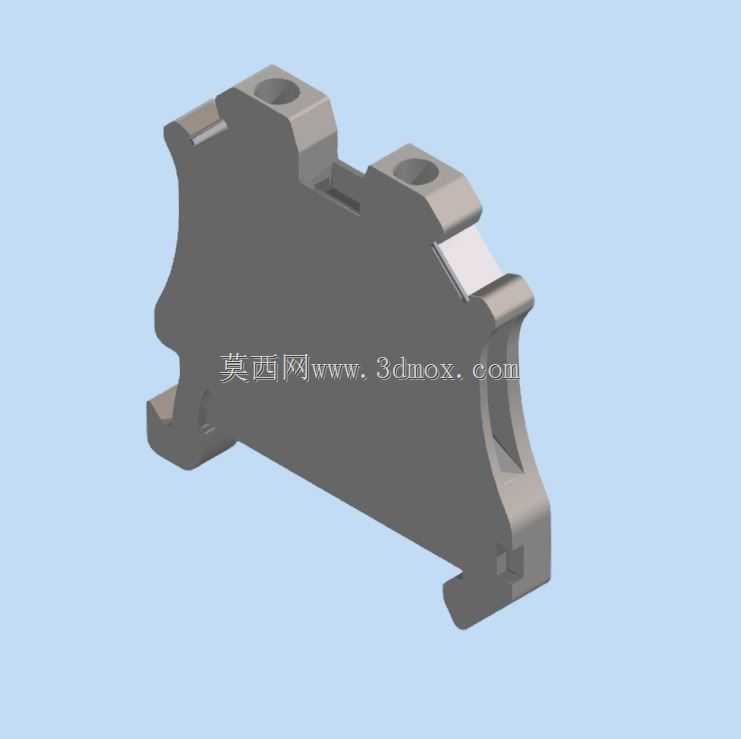

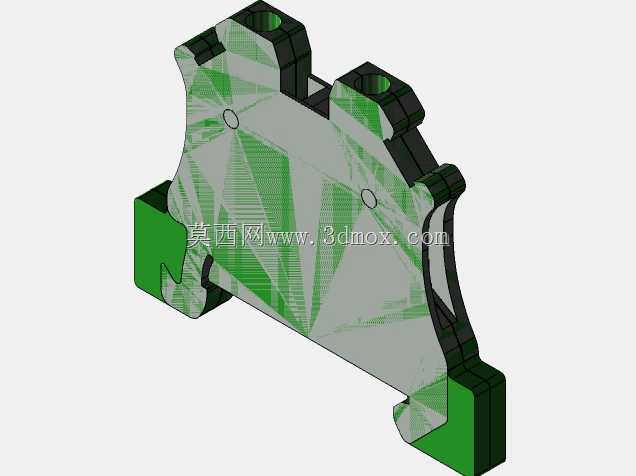

这款导轨式接线端子排是低压电气柜、工业控制柜、自动化设备电控系统中核心的线路连接组件，主要承担多回路控制线路、信号线路、小功率动力线路的分接、转接与固定导通功能，在工厂自动化产线电控柜、楼宇配电控制箱、新能源设备电控单元、机床控制回路等场景中有着极为广泛的应用，能够替代传统的铰接、烫锡接线工艺，大幅提升线路连接的规整度、可靠性与后期维护效率。从功能特性来看，该端子排采用模块化拼接设计，单组端子可独立完成单路导线的压接固定，多组端子可根据实际回路数量灵活拼接扩展，适配不同规模的接线需求；端子主体采用高强度阻燃绝缘壳体，具备优异的抗冲击、耐老化、阻燃绝缘性能，可避免相邻回路之间的爬电、击穿风险，内部导电件采用高导电率铜质材料，表面做镀锡防氧化处理，接触电阻低、导通性能稳定，可长期承载额定工作电流而不出现异常发热。在设计思路上，这款端子排充分考虑了工业现场的安装与使用习惯，整体采用标准DIN导轨适配结构，底部设置弹性卡扣，可直接卡装在行业通用的35mm标准电气安装导轨上，无需额外打孔固定，安装拆卸都极为便捷；端子上部的接线孔采用大口径倒角设计，方便不同线径的硬导线、冷压端头软导线顺利插入，配套的压线螺丝采用防滑脱设计，拧紧后可牢固压紧导线，避免设备运行过程中因振动、拉扯导致的导线松脱、接触不良问题；端子侧面设置有标识插槽，可插入对应回路编号的标识条，方便后期检修时快速识别线路走向，两端配置的固定件可将整排端子锁定在导轨上，避免端子组沿导轨滑动移位。从安装边界与尺寸适配来看，该端子排的整体宽度、高度与深度均符合行业通用的接线端子安装尺寸规范，相邻端子之间的间距满足低压电气的安全爬电距离要求，安装后不会与柜内的线槽、断路器、继电器等其他电气元件产生干涉；导线压接范围覆盖常用的0.5平方至6平方多规格铜导线，可满足绝大多数控制回路与小功率动力回路的接线需求，端子排上下两侧的接线位处于同一垂直线上，柜内布线时可实现上下直连走线，有效减少导线弯折，让柜内线路排布更加整齐美观，降低布线施工的难度与工时消耗。
