ASME B16.9标准对焊偏心异径管件

在石油炼化、化工输送、市政给排水、长距离油气输送、电厂汽水管道等工业管路系统中，不同管径的管线衔接是管路布设时无法回避的核心需求，偏心异径管正是为解决这类变径衔接场景设计的专用承压管件。这类管件主要承担两大核心功能：一是实现两种不同公称直径管线的平滑过渡连接，避免管径突变造成的介质流态紊乱，降低管路局部阻力损失，减少介质在变径位置的涡流、冲刷与气蚀风险；二是通过偏心结构的特殊设计，适配不同管路的布设需求，当应用于水平敷设的液体输送管路时，采用顶平安装的偏心异径管可避免管内积气，防止气塞阻断介质输送，采用底平安装时则可避免管路低点积液、积杂，方便管路排污与检修排空，有效降低管路运维的故障概率。

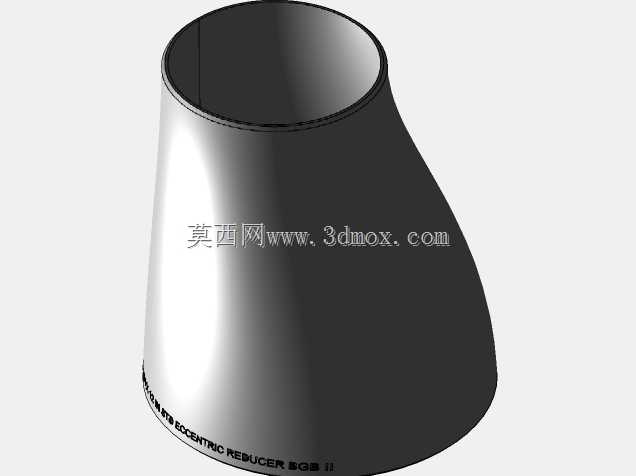

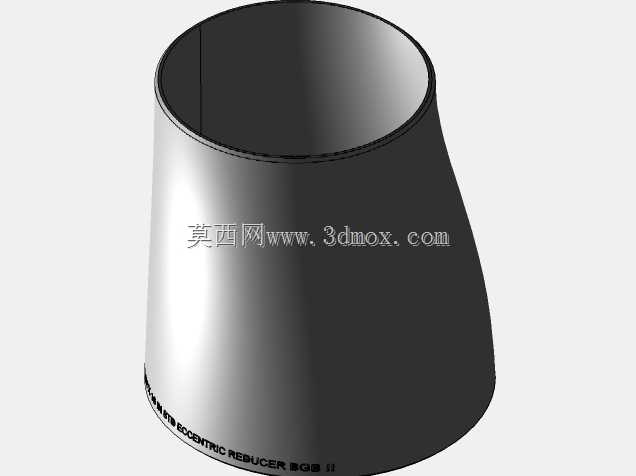

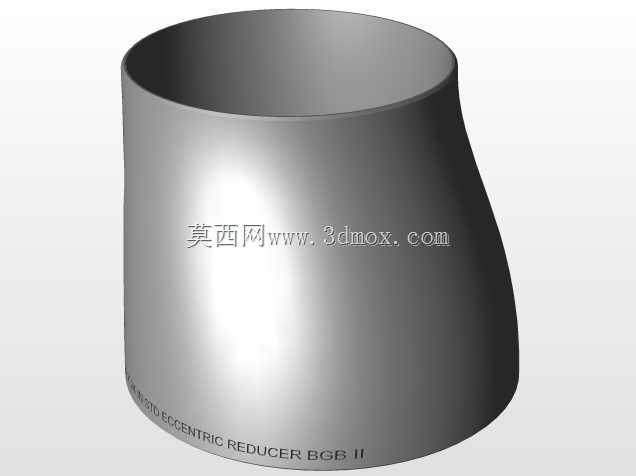

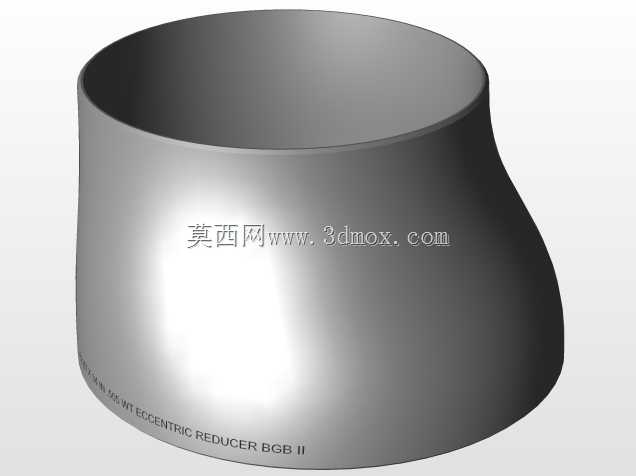

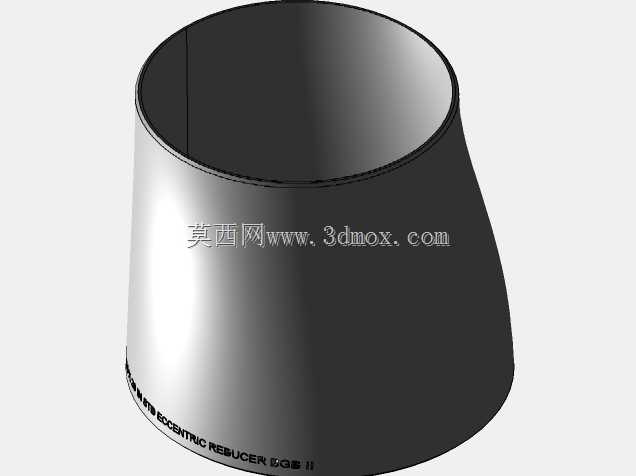

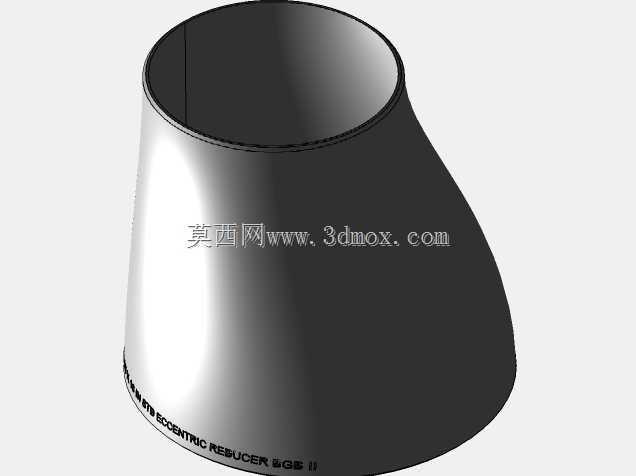

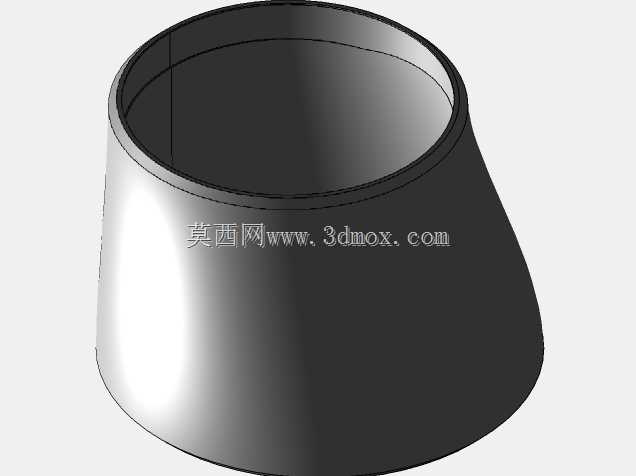

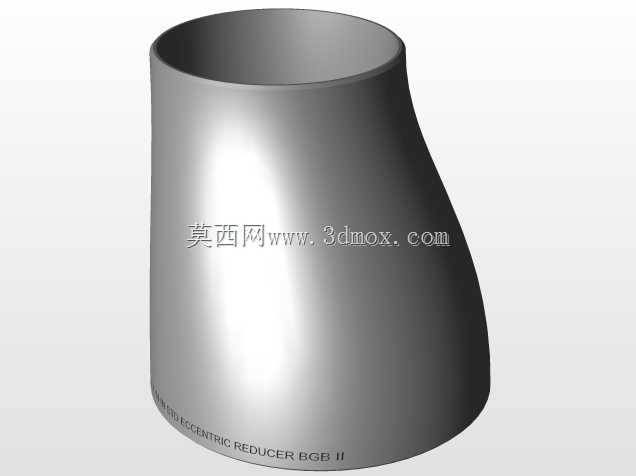

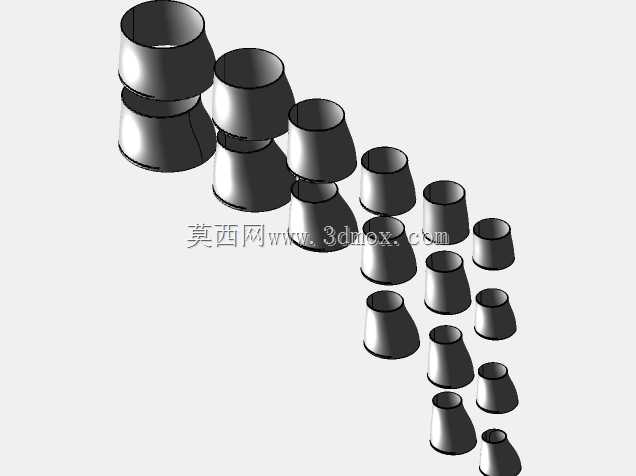

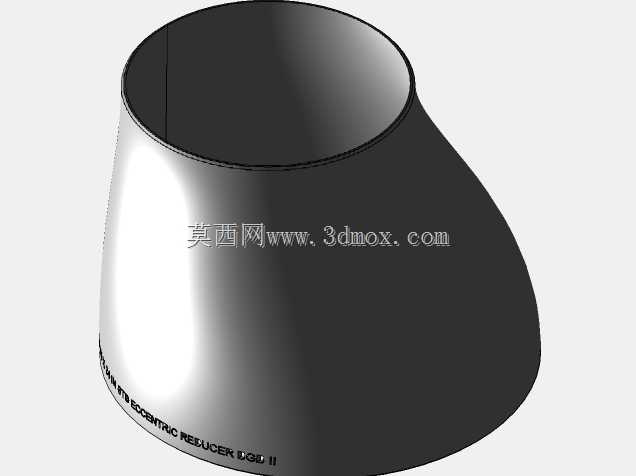

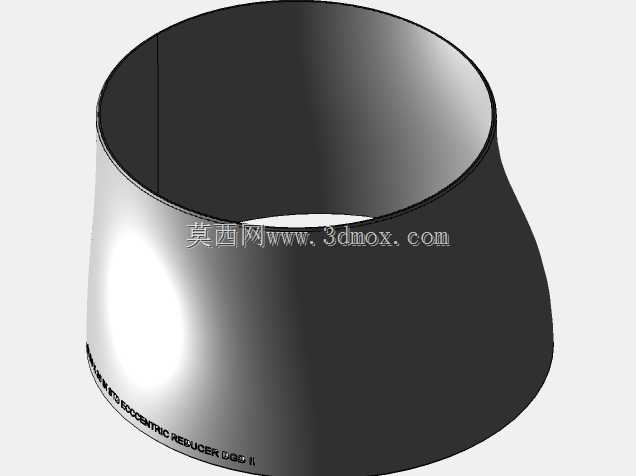

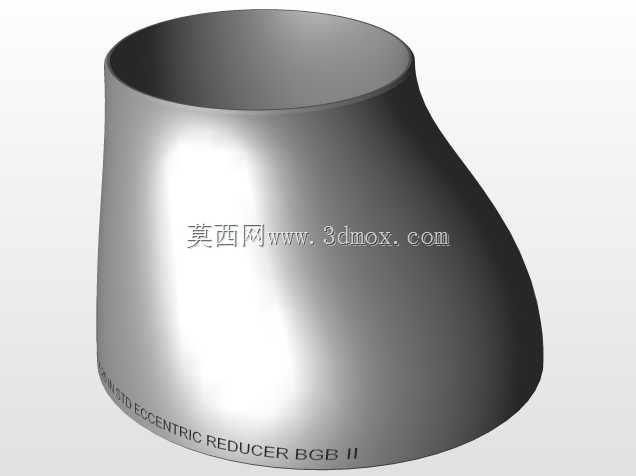

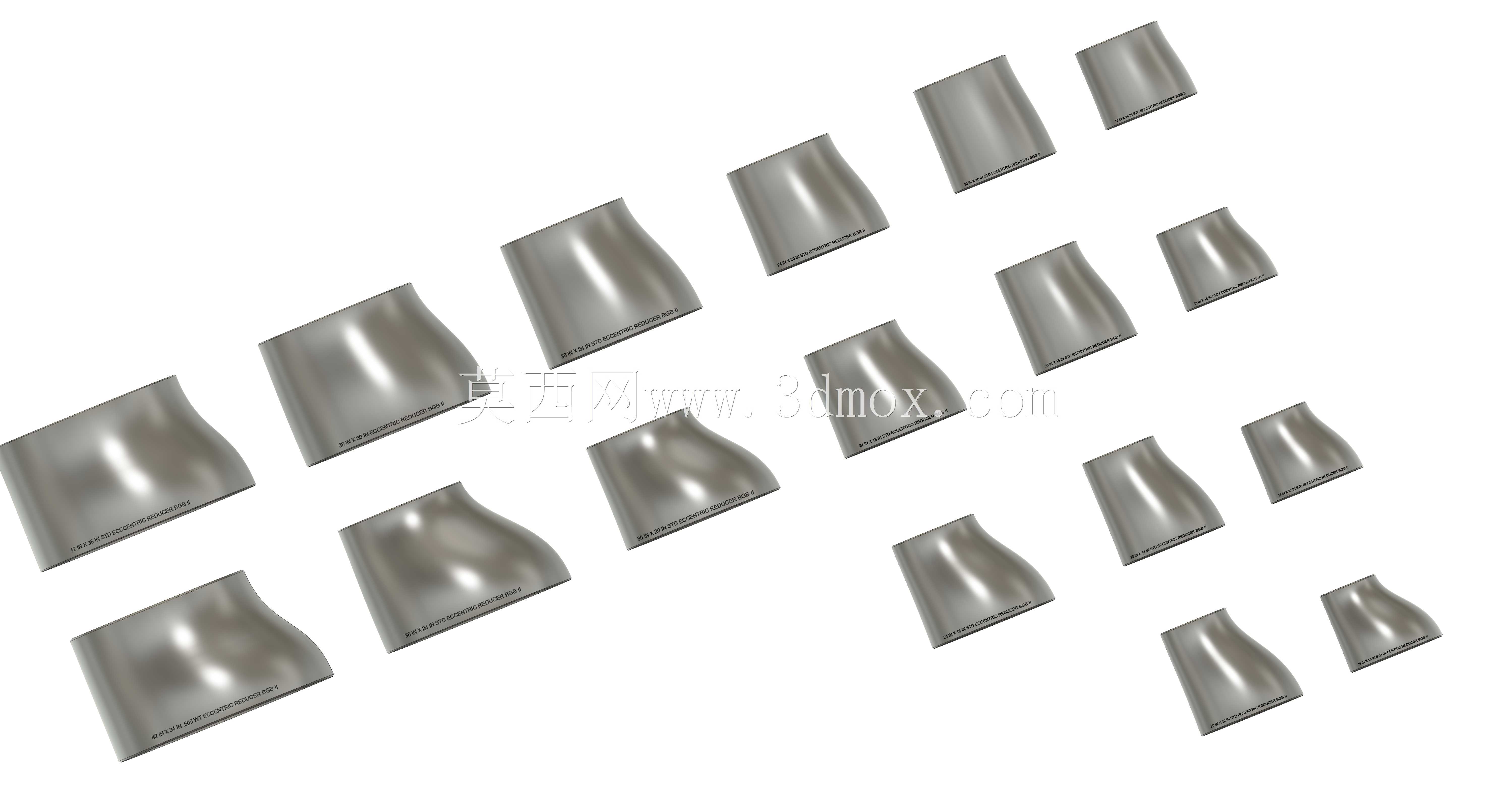

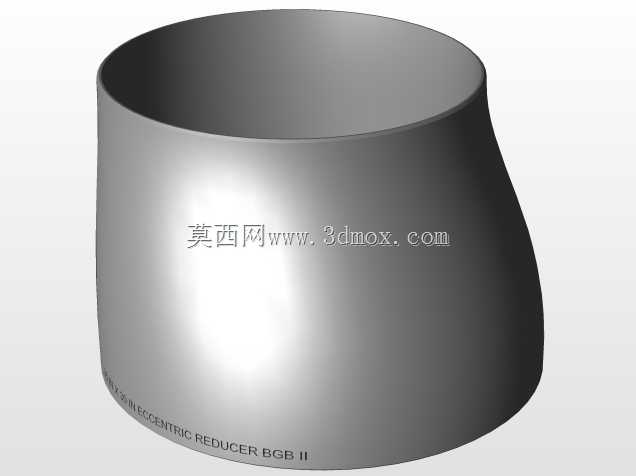

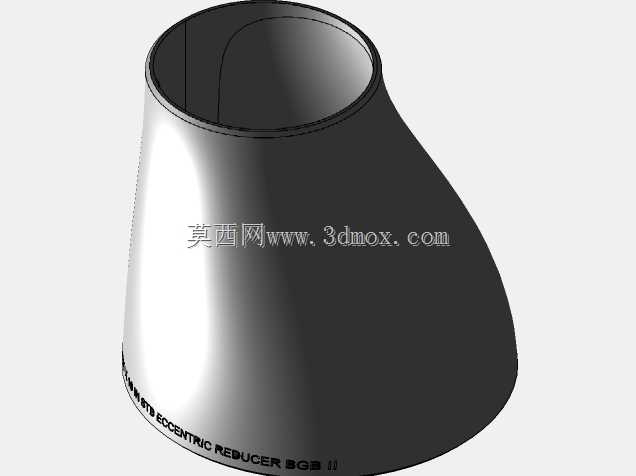

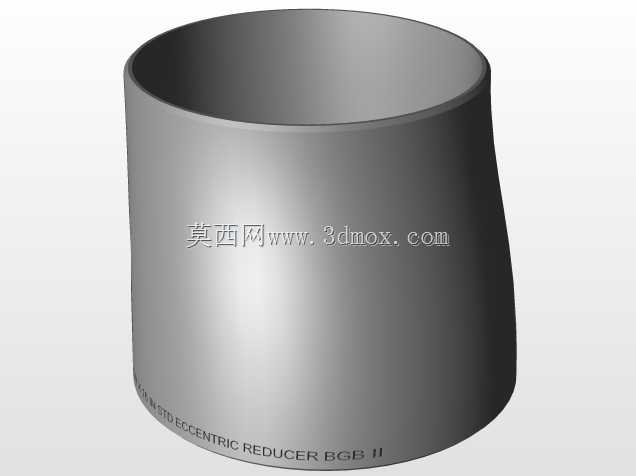

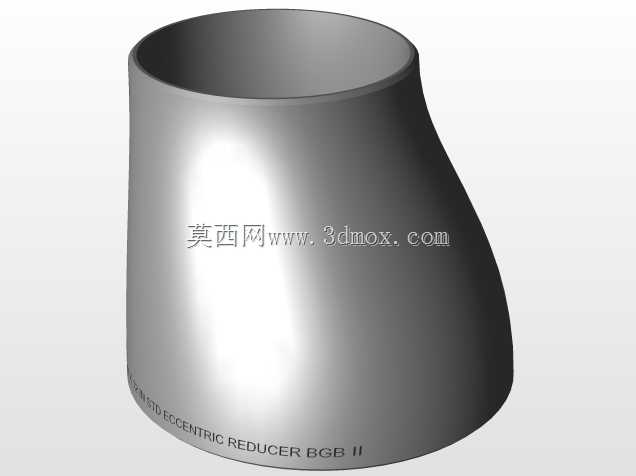

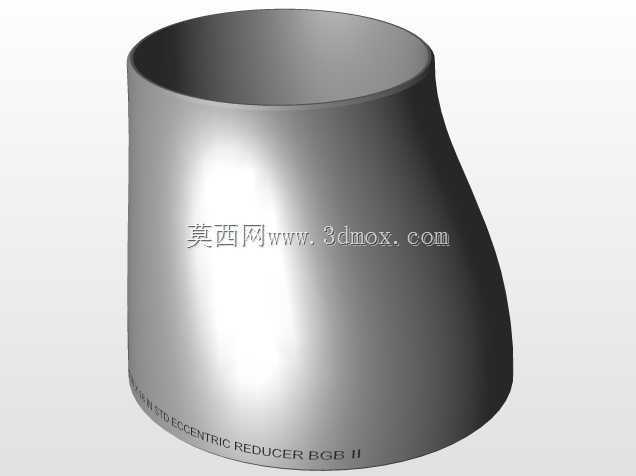

本次设计的偏心异径管严格遵循ASME B16.9对焊管件的尺寸规范，覆盖18至42英寸的常用大管径变径组合，可满足大流量工业管路的变径衔接需求。设计过程中首先明确了对焊连接的核心边界：管件两端的焊接坡口尺寸、端面圆度、壁厚公差完全匹配同压力等级的对焊钢管参数，焊接后可与管线形成等强度的密封连接结构，无额外密封渗漏点，可承受高压、高温、交变载荷的复杂工况。外形设计上采用平滑过渡的偏心锥段结构，两端管口的圆心保持设定的偏心距，锥段内壁做圆弧顺滑处理，不存在直角突变结构，介质流经时可沿锥面平滑导向，大幅降低局部压损，同时避免固体杂质在变径台阶处沉积卡堵。

从安装适配性来看，该系列异径管的结构尺寸充分考虑了现场焊接安装的操作空间，管件两端预留足够的焊接收缩余量，安装时无需额外裁切调整即可与对应管径的管线组对，偏心结构的定位标识清晰，现场施工时可快速识别顶平、底平的安装方向，降低安装出错概率。管件整体采用等强度壁厚设计，锥段壁厚随管径变化做平滑过渡，不存在局部应力集中的薄弱点，可适配长距离管线的热胀冷缩位移，吸收部分管路变形应力，提升整个管路系统的运行稳定性。在泵组进出口的管路布设中，这类偏心异径管可有效避免变径位置积气造成的泵气蚀问题，延长泵组叶轮等核心部件的使用寿命；在蒸汽输送管路中，底平安装的偏心异径管可顺利排出冷凝水，避免水锤现象对管路阀门、仪表造成冲击损坏。
