多轴金属框架焊接定位工装结构

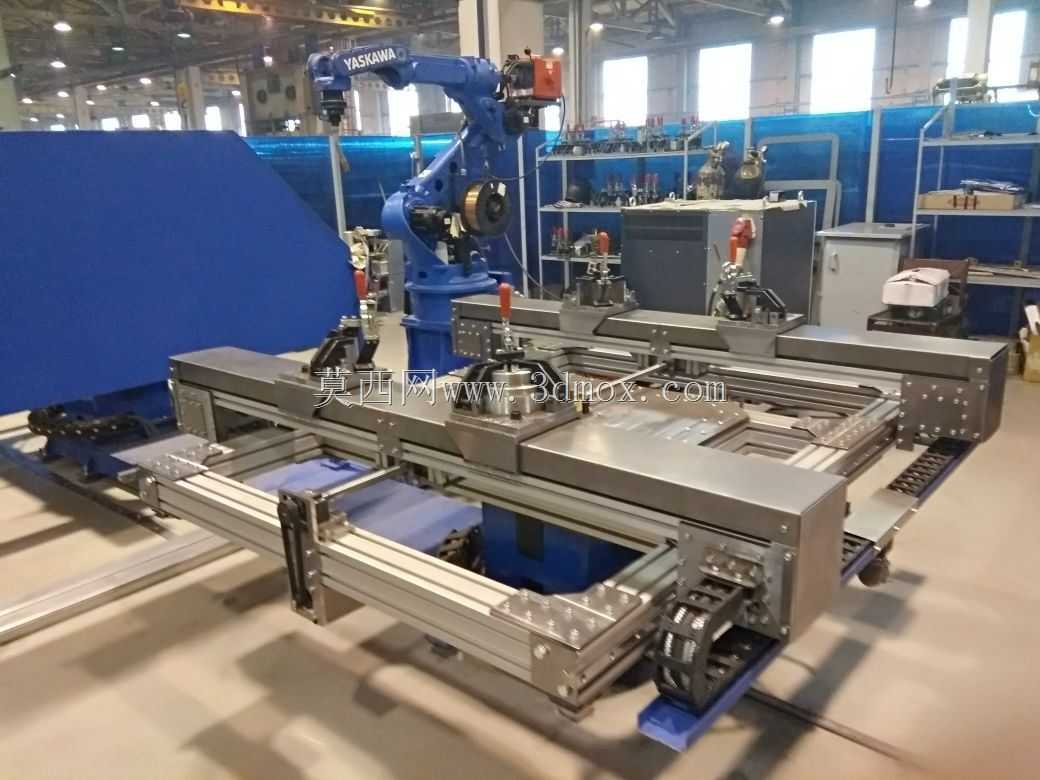

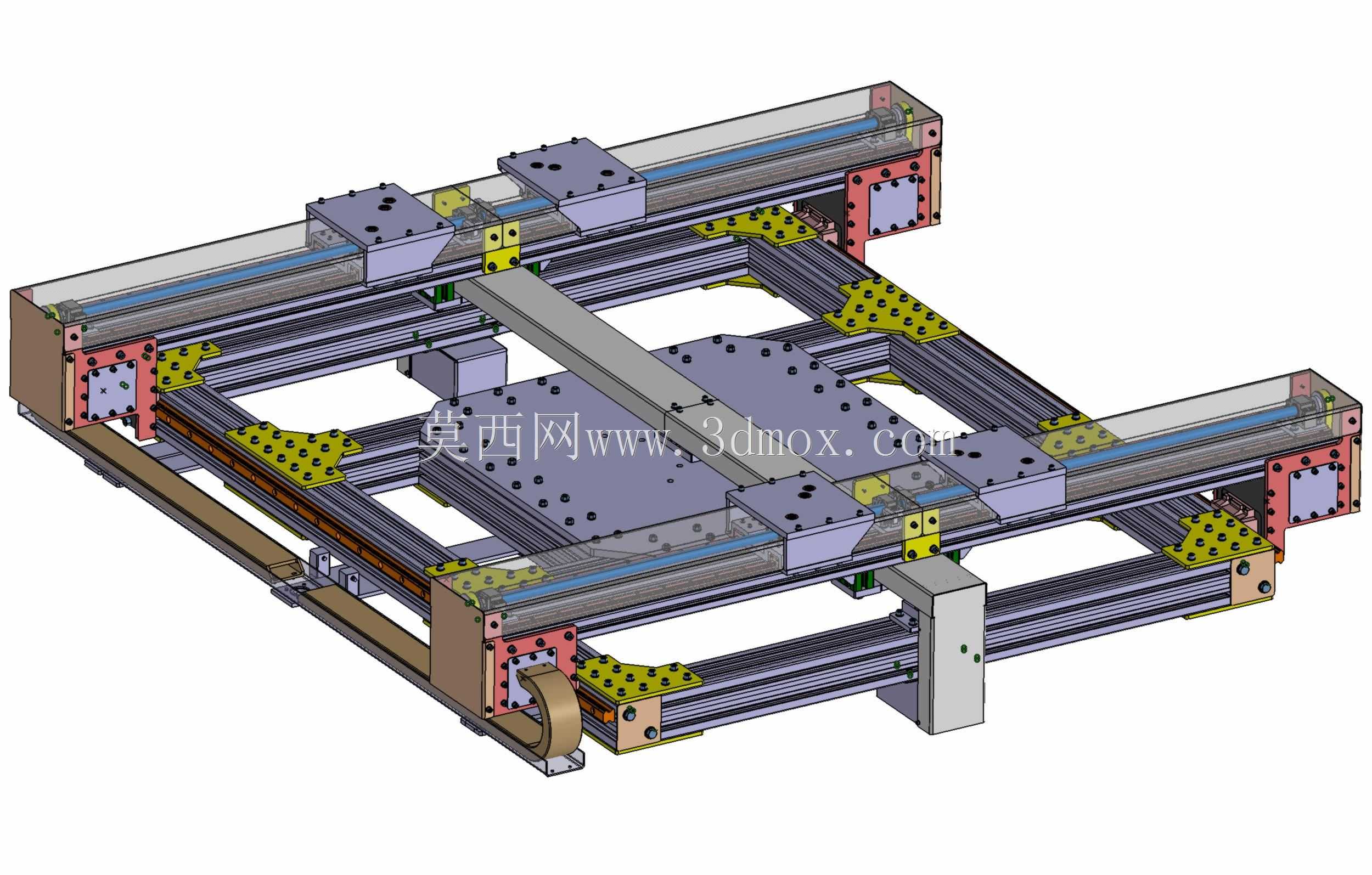

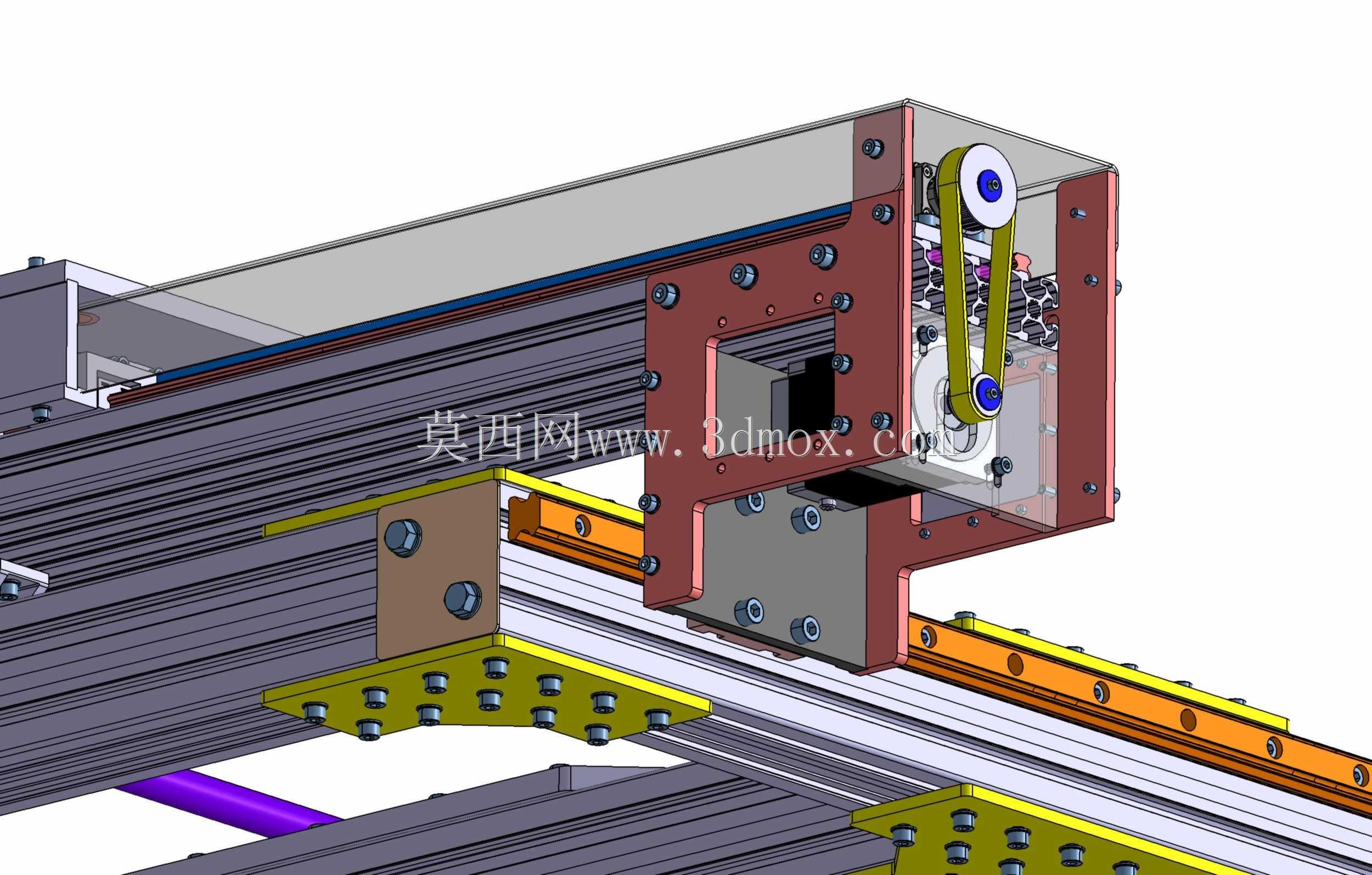

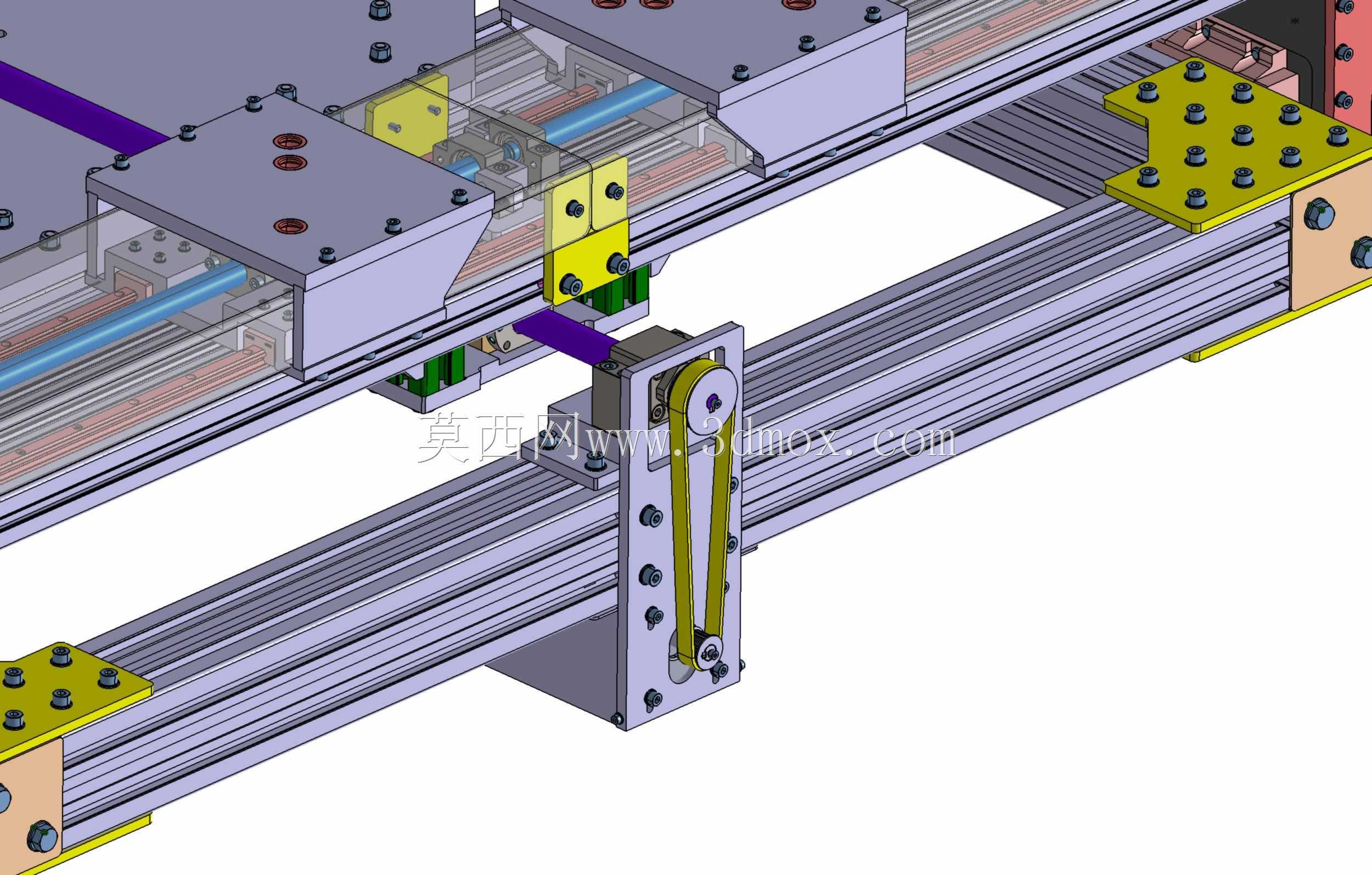

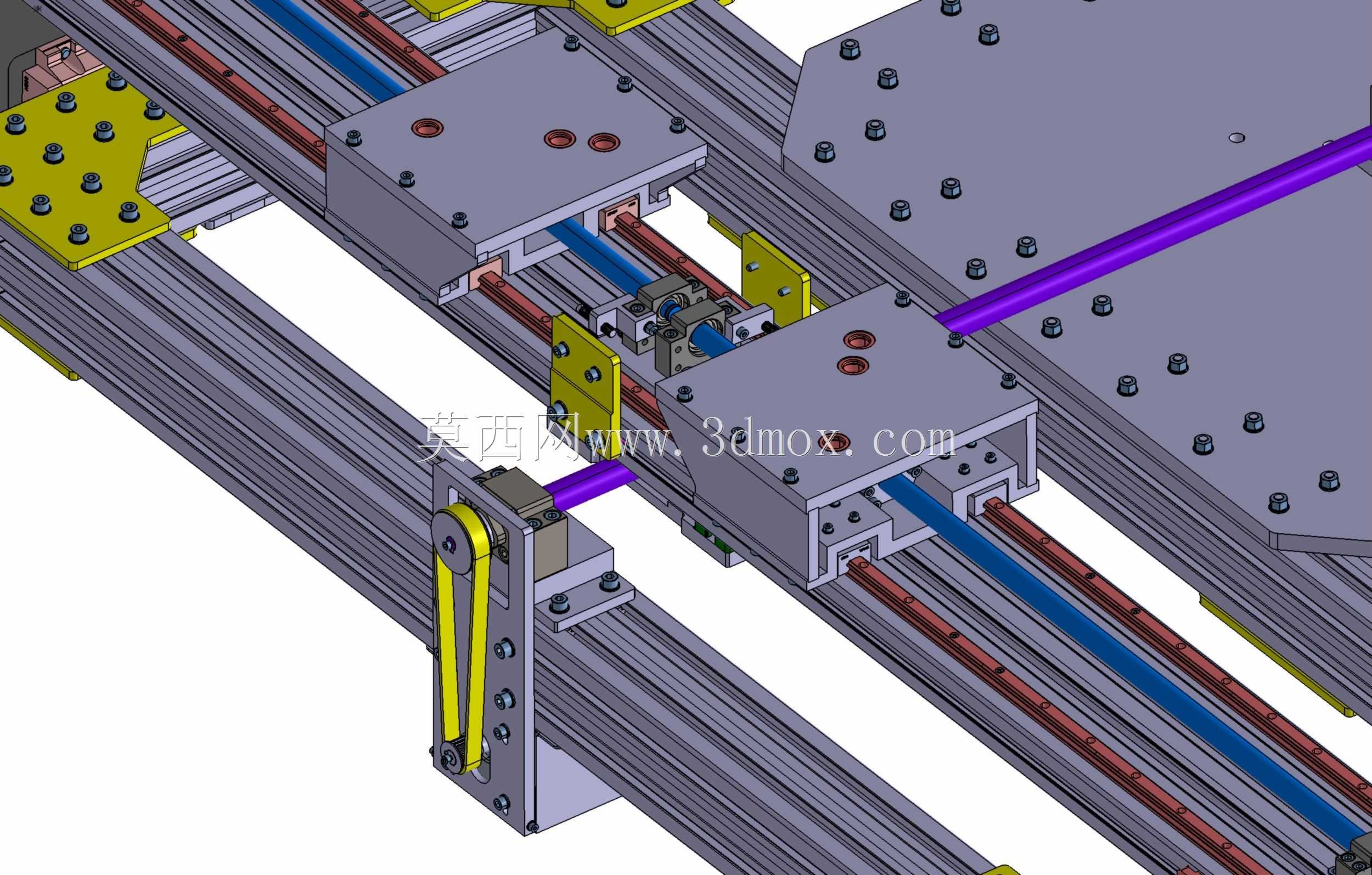

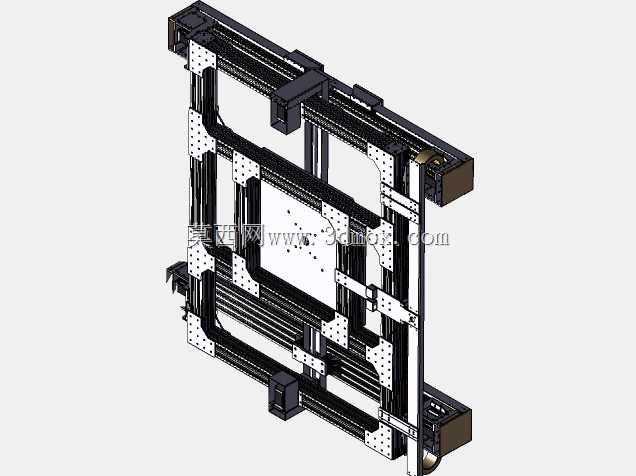

在金属构件焊接加工场景中，不同规格的矩形金属框架焊接一直存在装夹对位难度大、焊接变形难控制、多批次工件适配性差的痛点，这款六轴焊接定位结构正是针对这类加工需求开发的专用焊接配套工装，主要服务于钢结构加工、金属家具生产、设备框架预制等场景下的框架类工件焊接作业，能够在焊接前完成工件的精准对位与牢靠固定，在焊接过程中稳定限制工件的形变位移，大幅降低框架类工件焊接后的尺寸偏差与形位公差超差问题。从功能特性来看，该定位结构采用多轴独立调节设计，横向与纵向的滑动模组均配置了带密集安装孔的可调定位块，能够根据待焊接框架的长宽尺寸灵活调整定位支点的位置，覆盖从小型设备机框到大型仓储框架的多规格工件装夹需求，每个定位支点都设置了快锁结构，调整到位后可快速锁紧固定，避免焊接过程中出现定位偏移。底座采用双层铝型材拼接框架结构，既保证了整体工装的结构刚性，能够承受焊接过程中的热应力与装夹应力，又通过型材的模块化设计预留了充足的安装扩展空间，可根据实际生产需求加装气动压紧件、焊接挡渣板、对位检测组件等附加配件。在设计思路上，这款定位结构优先考虑了焊接作业的实际操作便利性，所有调节操作位都设置在工装的外侧区域，操作人员无需探身到工件下方即可完成全部定位调整操作，中间的工件承托平台采用多孔平板设计，既能够承托框架的底部横梁，也可以避让焊枪的作业路径，避免工装结构与焊枪发生运动干涉。从安装边界来看，该定位结构整体为矩形卧式布局，底部预留了标准的设备安装脚位，可直接固定在焊接工作平台或者焊接变位机的台面上，整体外轮廓的长宽尺寸适配常规的人工焊接工位与自动焊接工作站的安装空间，无需对现有焊接工位进行大规模改造即可完成部署，滑动模组的行程覆盖了常见金属框架的尺寸范围，调节过程顺滑无卡滞，定位块上的多规格安装孔可适配不同厚度的框架型材装夹需求，无论是方管、角钢还是槽钢材质的框架构件，都能找到对应的装夹固定点位。在实际焊接作业中，该定位结构能够将框架的四个边角与横梁对接位置精准对齐，配合压紧组件可将工件牢牢固定在设定位置，有效减少焊接热输入带来的工件翘曲、角变形等问题，相比传统的人工划线对位、简易夹具固定的作业方式，能够大幅缩短单批次工件的装夹准备时间，提升框架焊接的成品合格率，同时多轴可调的设计让该工装无需更换配件即可适配多规格产品的焊接需求，降低了生产现场的工装储备成本与换型调整时间。
