小型手动管材弯曲加工设备结构设计

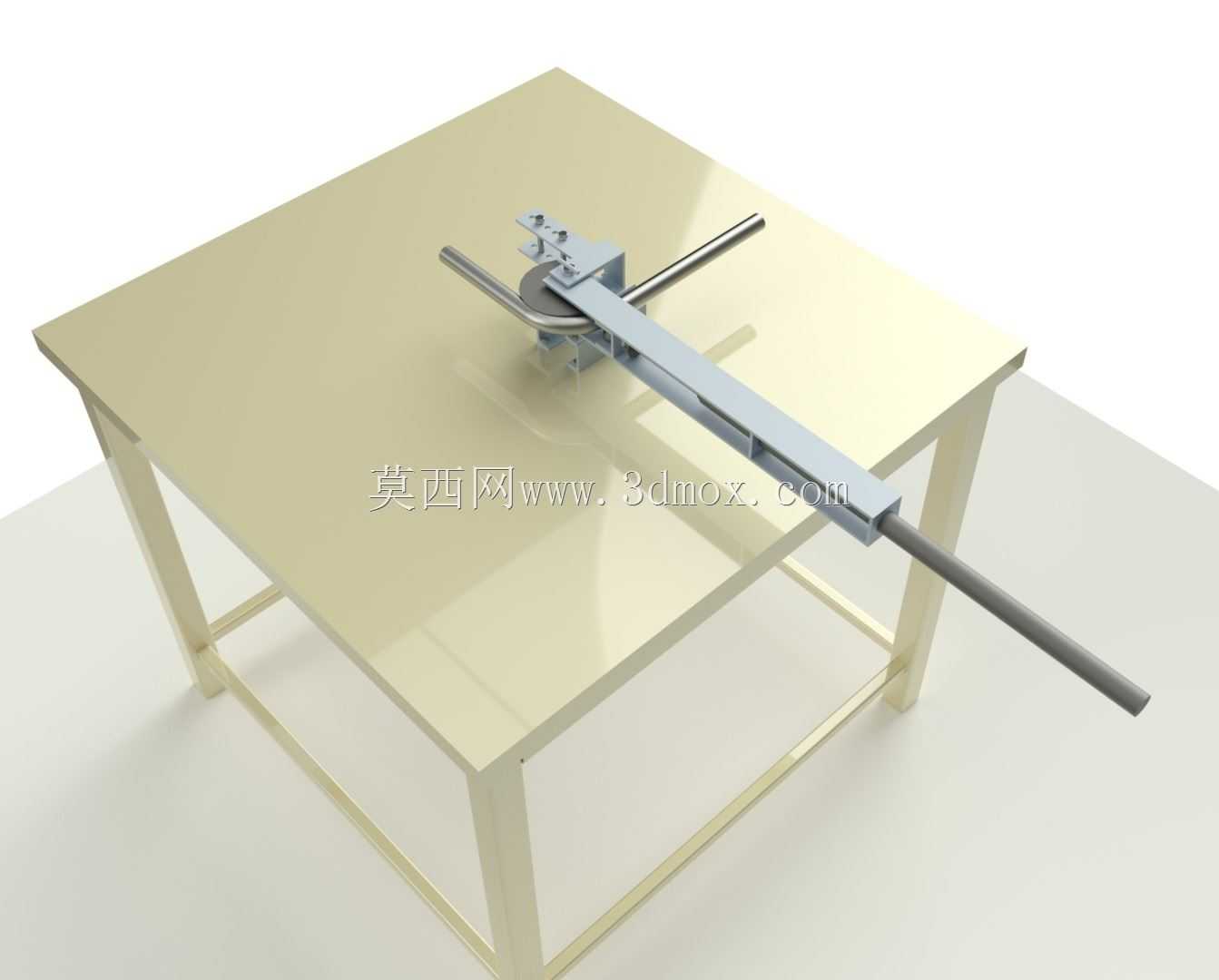

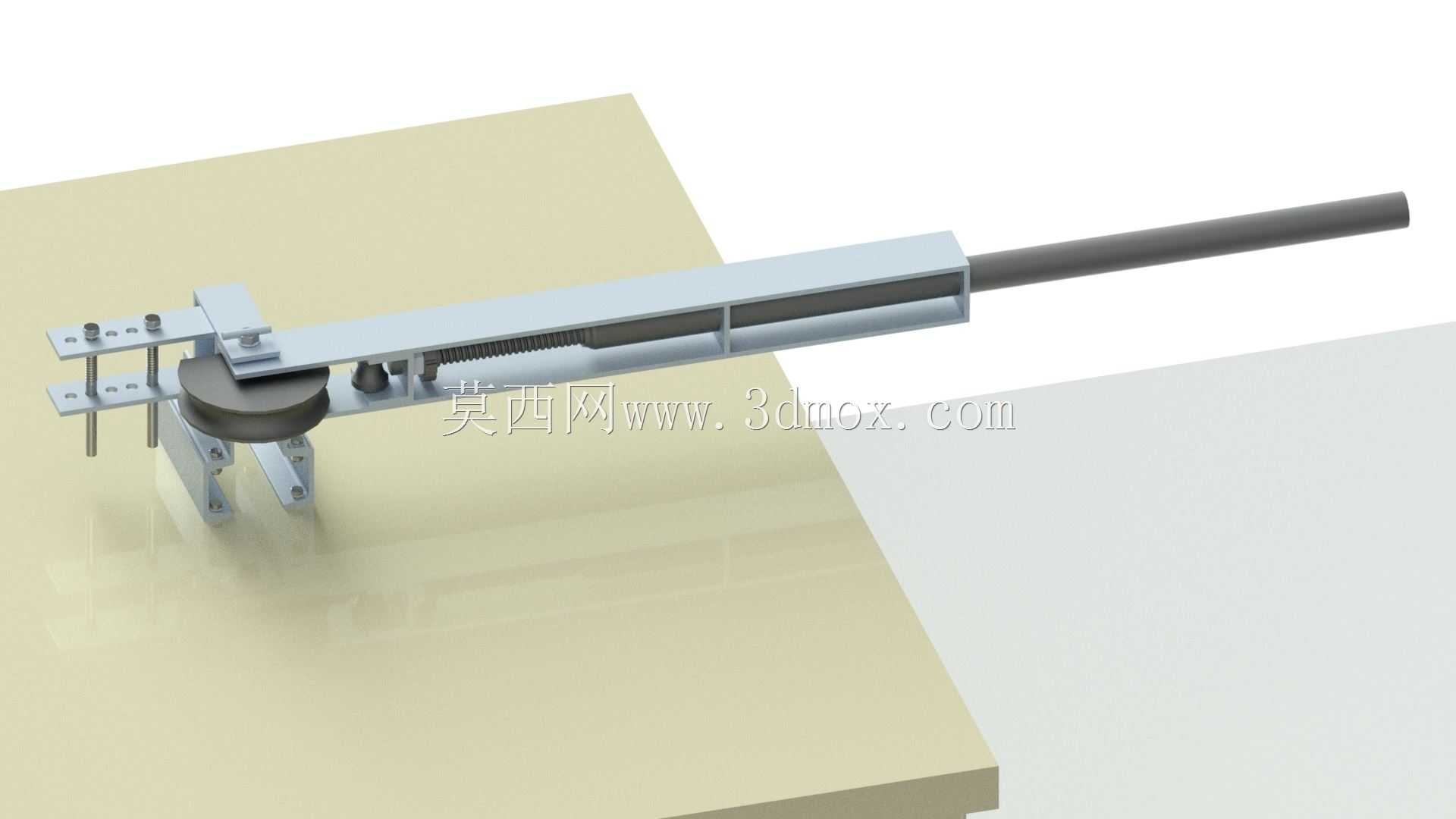

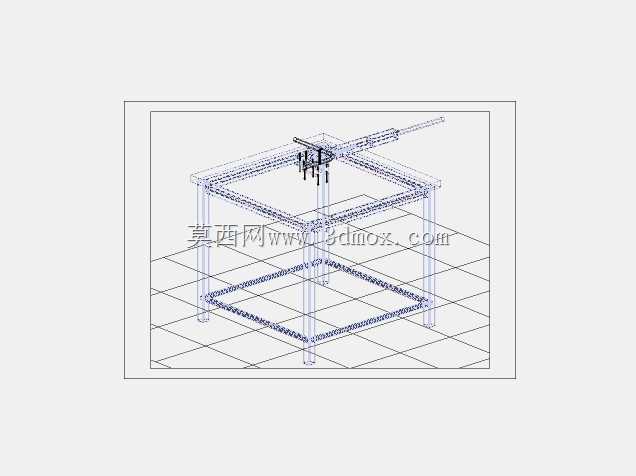

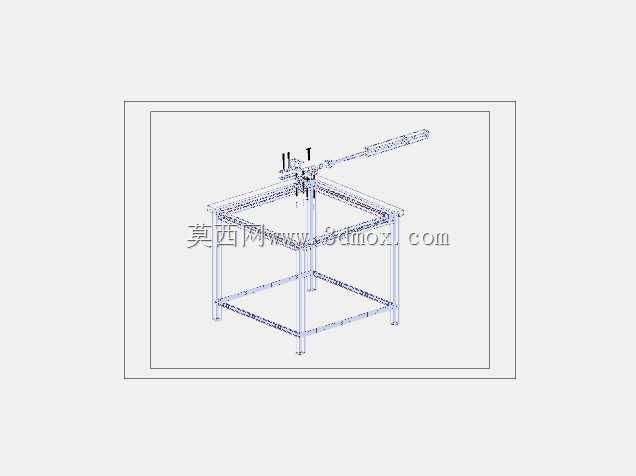

这款手动弯管设备主要面向小型五金加工、现场管路安装、维修作业场景设计，可满足小批量金属管材的定角度弯曲需求，尤其适配水电安装、小型金属制品加工、户外施工等无动力电源的作业场景，无需外接气源、电源即可完成操作，单人即可独立完成弯管作业，大幅降低小批量弯管作业的设备投入成本。设备核心功能为实现圆管类型材的冷弯成型，作业时将待加工管材穿入定位槽内，通过手动驱动长力臂带动成型轮转动，依靠成型轮与定位挡块的配合约束管材变形路径，避免管材弯曲过程中出现瘪管、褶皱、开裂等常见弯管缺陷，可稳定完成0到180度范围内的任意角度弯曲作业，弯曲半径由配套的成型轮规格决定，可通过更换不同直径的成型轮适配不同弯曲半径的加工需求。从设计思路来看，整体结构采用纯机械传动设计，无复杂电控、液压元件，核心受力部件采用高强度钢材加工而成，长操作力臂的设计充分利用杠杆原理放大操作力矩，操作人员无需施加过大的手部作用力即可完成常见壁厚金属管的弯曲作业，大幅降低作业劳动强度；设备底部设置有夹具安装位，可通过台虎钳或螺栓将设备整体固定在工作台面，避免弯管作业过程中设备移位影响加工精度，整体结构模块化程度高，成型轮、定位挡块等易损部件均可快速拆卸更换，日常维护仅需定期在传动齿条、转轴位置加注润滑脂即可，维护成本极低。外形尺寸方面，设备整体长度适配单人操作的力臂范围，操作端延伸长度符合人体工程学设计，操作人员站立作业时无需过度弯腰或伸展手臂即可完成全行程操作，安装边界仅需预留与设备底座匹配的工作台固定区域，无需额外预留管线连接空间，可直接固定在常规钳工工作台、移动式施工台架上使用，占用作业空间极小，既适合固定工位的小批量加工，也可放入工具箱携带至户外作业现场使用，适配多场景的灵活弯管作业需求。
