带保持架深沟球滚动轴承结构设计

　　在各类旋转传动机构中，这类带实体保持架的深沟球轴承是应用覆盖范围极广的支撑部件，从普通民用电机的输出端支撑，到轻工输送线的辊筒转轴定位，再到小型机床的进给轴辅助支撑，都能见到同结构轴承的应用身影。它的核心功能是承接转轴运行过程中的径向载荷，同时可承受一定比例的双向轴向载荷，在轴系设计中承担着固定转轴旋转中心、降低转动副摩擦阻力、减少轴系运转磨损的关键作用。

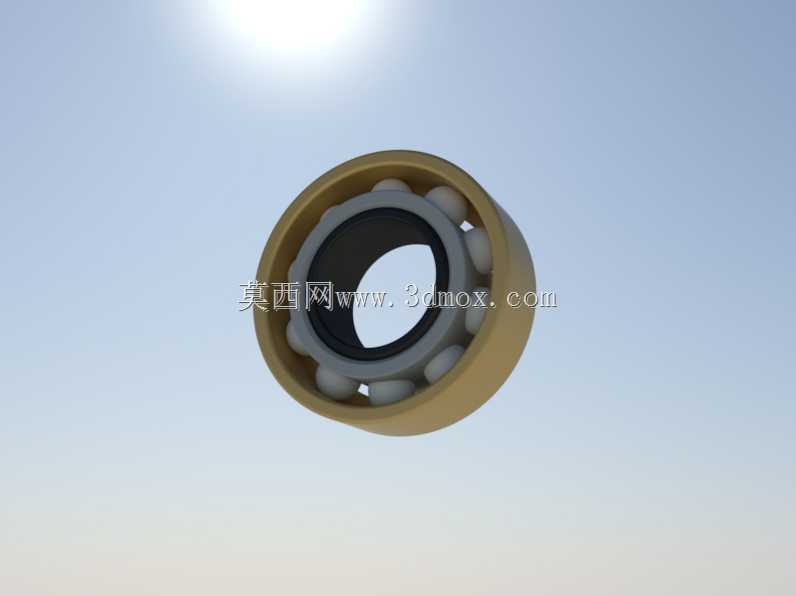

　　从结构设计逻辑来看，该轴承采用内外圈双滚道匹配钢球滚动体的经典布局，滚道截面曲率略大于钢球半径，既保证钢球在滚道内的顺畅滚动，又能预留合理的接触变形空间，避免重载下出现应力集中导致的滚道点蚀。实体保持架采用兜孔结构均匀分隔每一颗钢球，防止滚动体在运转过程中相互碰撞、摩擦，将钢球均匀分布在滚道圆周上，优化载荷分布均匀性，同时引导钢球在非承载区正常运动，避免出现滚动体歪斜卡滞的问题。保持架选用铜合金材质，相比冲压钢保持架具备更好的自润滑特性与抗冲击能力，适合中等转速、存在小幅振动的工况场景。

　　在安装边界设计上，该轴承的内外圈端面均为平直定位面，可分别与轴肩、轴承座孔挡边紧密贴合实现轴向定位，外圈外径与轴承座孔采用基轴制过渡配合，内圈内径与转轴采用基孔制过盈配合，配合公差需根据实际载荷大小、转速区间做对应调整，避免过盈量过大导致轴承游隙消失出现运转卡滞，或是过盈量不足导致配合面打滑磨损。轴承的径向游隙经过设计校核，常温安装后可保留合理的工作游隙，补偿运转过程中的温升热膨胀，保证轴系在额定工况下的旋转精度。

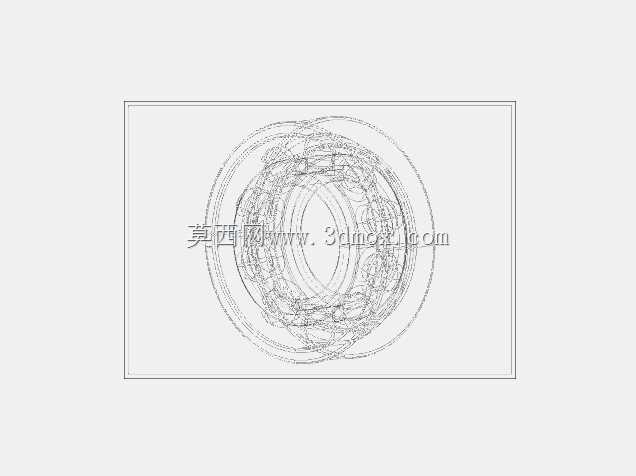

　　建模过程中严格遵循滚动轴承的通用尺寸规范，滚道的曲率中心偏移量、钢球与滚道的接触角、保持架兜孔与钢球的间隙都按照实际工程参数设置，可直接用于轴系装配的干涉检查、运动仿真演示，也可作为非标轴承改型设计的基础参考模型，帮助设计人员快速完成轴系支撑结构的方案搭建，减少重复建模的工作量。在实际选型应用中，这类轴承的密封形式、润滑方式可根据工况做对应调整，粉尘较多的场景可加装双面接触式密封圈，高速工况可选用脂润滑或者油雾润滑方式，匹配不同场景的使用需求。
