手动螺旋式快动压紧夹钳结构设计

　　在工装夹具设计领域，手动螺旋压紧类构件一直是小批量加工、工位临时装夹场景里的核心功能件，这类快动压紧夹的设计逻辑，始终围绕装夹效率、夹持稳定性、安装适配性三个核心维度展开，区别于传统纯螺旋压紧需要长行程旋转操作的弊端，这款夹钳采用了螺旋进给搭配杠杆压头的复合结构，在实际工位应用中，操作人员仅需旋转T型手柄带动丝杆进给，待压头接触工件后，杠杆结构可快速实现力的放大，无需多圈空程转动即可完成可靠压紧，大幅缩短单件装夹的辅助时间。从应用场景来看，这类夹钳广泛适配焊接工装工位的工件定位、木质/金属构件粘接时的施压固定、机加工工序前的毛坯装夹、装配流水线的工件临时限位，甚至在非标设备的检修工位，也可作为临时支撑压紧构件使用，

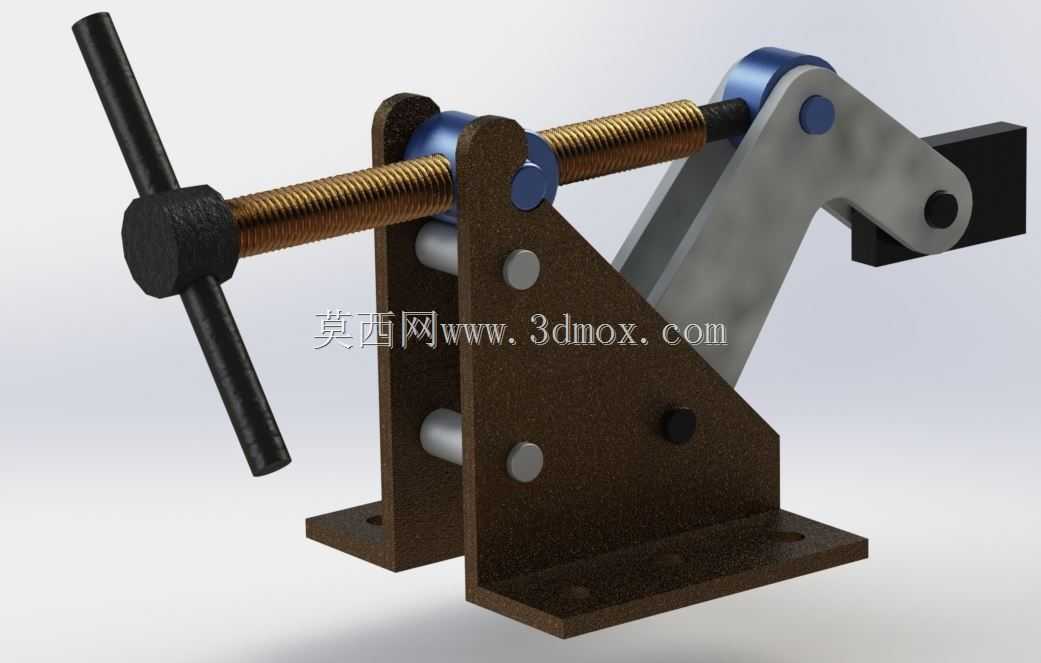

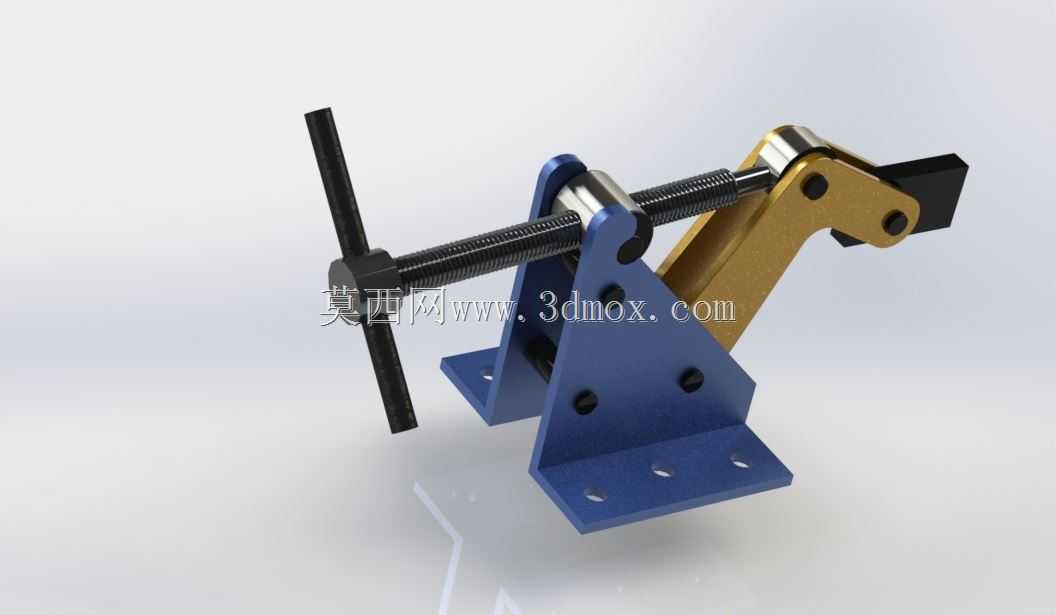

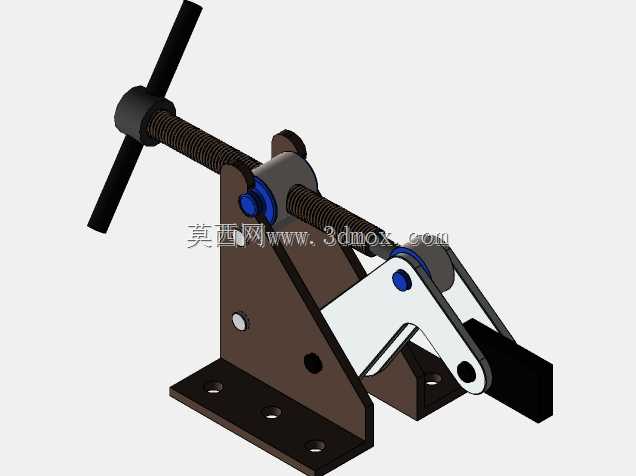

　　适配的工件材质覆盖冷轧钢板、铝合金型材、工程塑料、实木板材等多种常见加工材料，夹持力可通过丝杆进给量灵活调整，避免刚性压接对软质工件表面造成压痕损伤。从结构设计细节来看，夹钳的底座采用双折边L型安装结构，底座平面预留四个等距安装孔，可直接通过螺栓固定在工装平台、T型槽工作台或者专用夹具基板上，安装边界清晰，底座的折弯高度经过力学校核，可承受最大压紧状态下的反向弯矩，不会出现底座变形导致的压头偏移问题；丝杆部分采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，压紧状态下不会因为工位振动出现松脱，T型操作手柄的力臂长度经过人体工程学匹配，操作人员单手即可施加足够的拧紧力矩，无需额外借助加力杆；压臂部分采用铰接式连接结构，

　　压头端面做了平面防滑处理，接触工件时可增大摩擦力，避免压紧过程中工件出现滑移，同时铰接结构允许压头在小角度范围内自适应贴合工件表面，即使工件被压面存在轻微角度偏差，也能实现完整面接触，不会出现点接触压伤工件的问题。在实际选型适配时，需要重点关注夹钳的开口行程、压头到底座的垂直高度、安装孔位的中心距参数，这款夹钳的最大开口行程可覆盖常规100mm以内厚度的工件装夹需求，压头的压紧点距离底座安装面的高度可满足大部分常规工装的装夹高度要求，整体结构没有复杂的传动构件，日常维护仅需定期在丝杆螺纹处、铰接销轴位置涂抹润滑脂即可，长期使用下的故障率极低，非常适合多品种小批量的生产场景使用，相比气动、液压类压紧夹具，无需外接动力源，部署灵活，成本更低，在各类非标工装的设计搭建中，属于通用性极强的基础压紧构件。
