迷你三脚架便携卡片数码相机三维设计

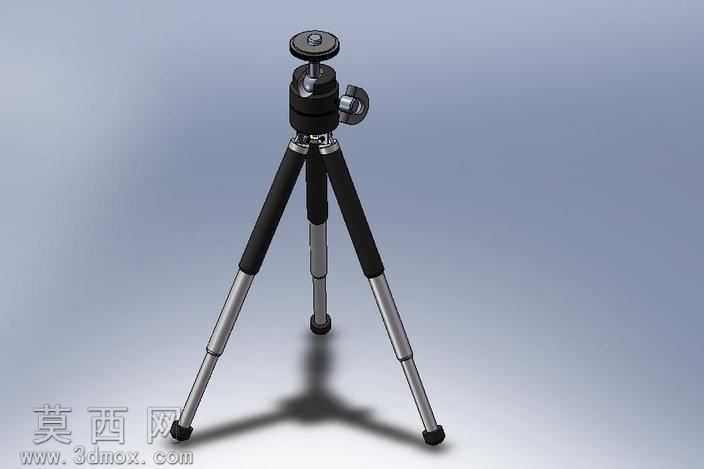

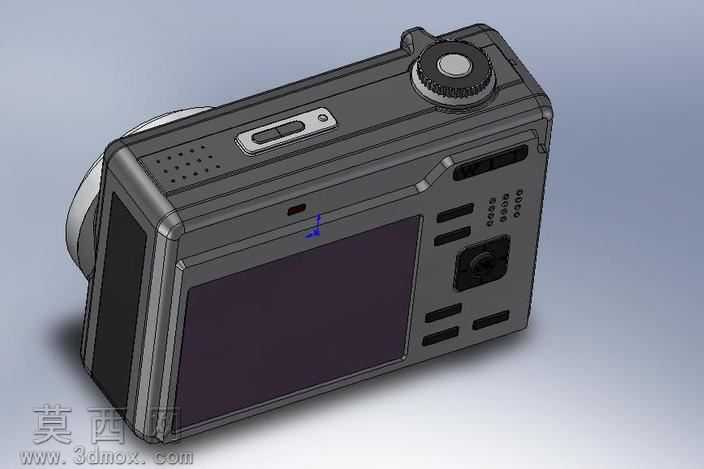

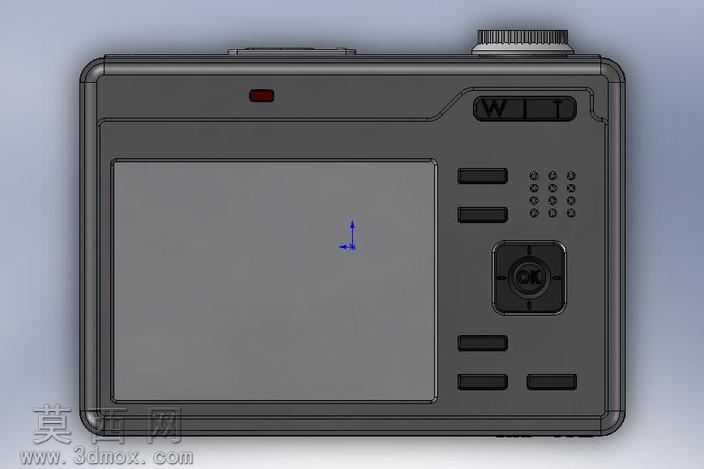

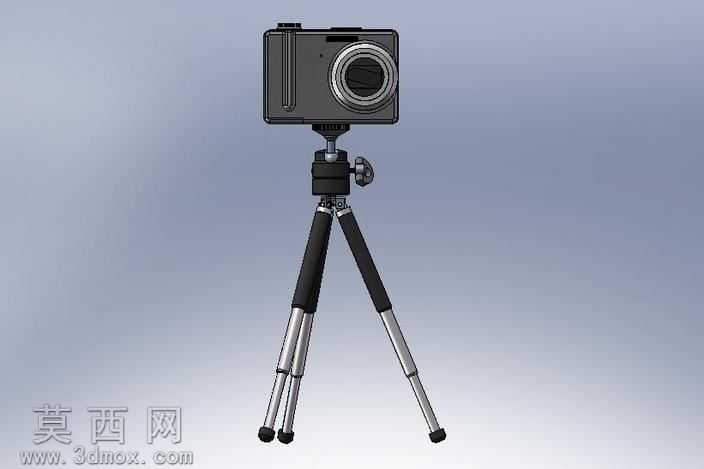

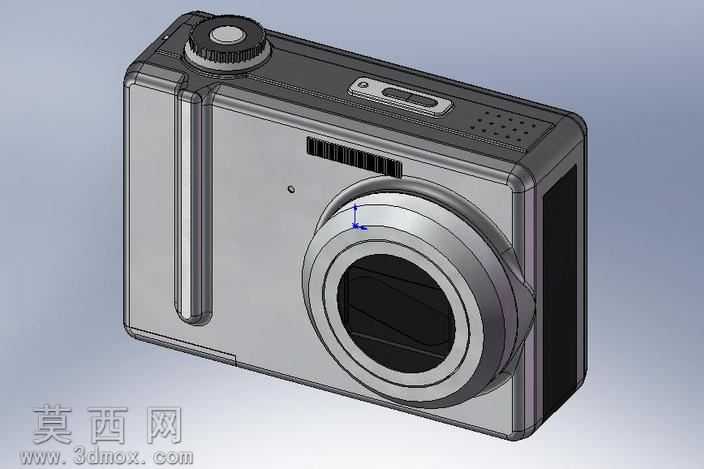

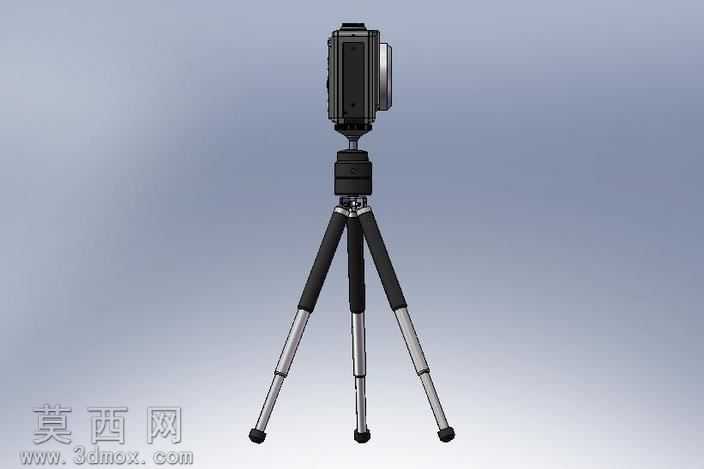

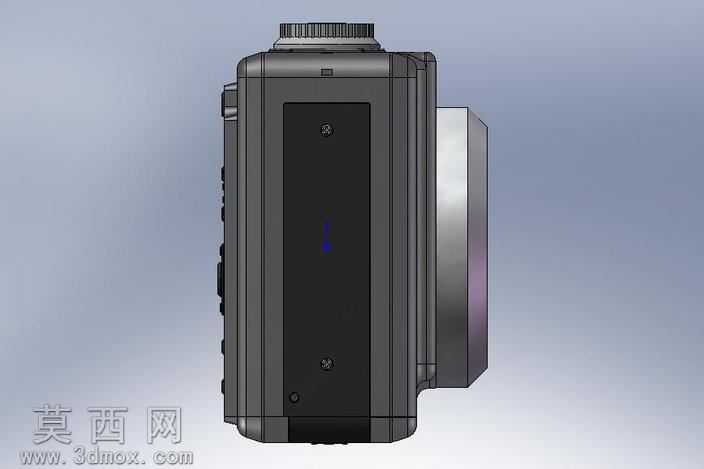

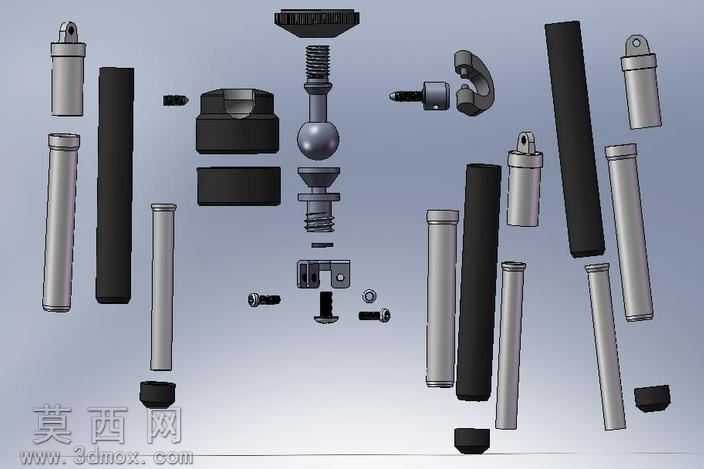

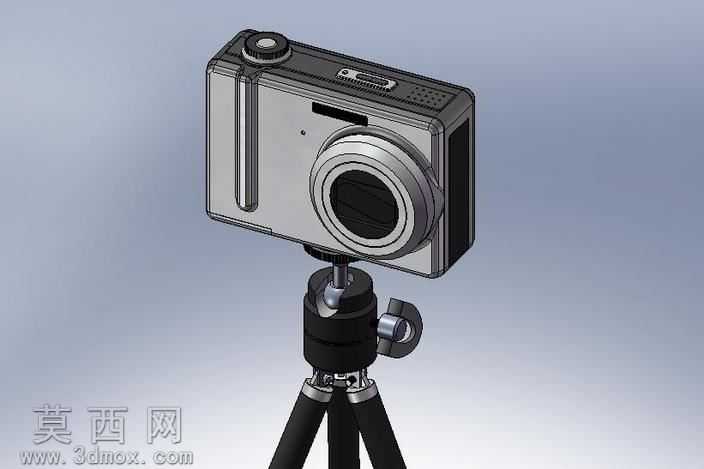

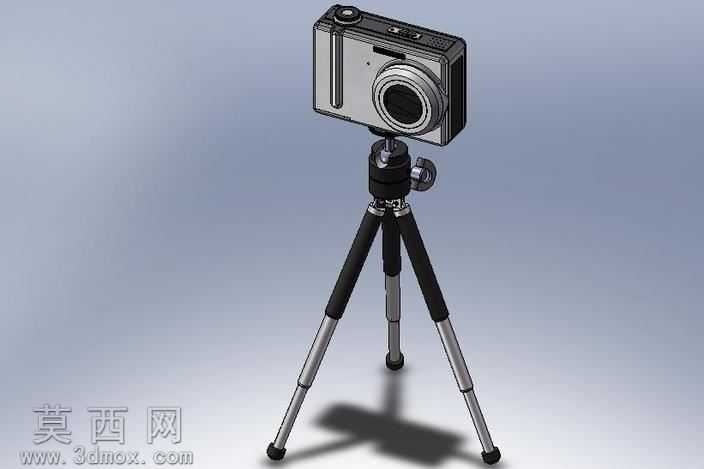

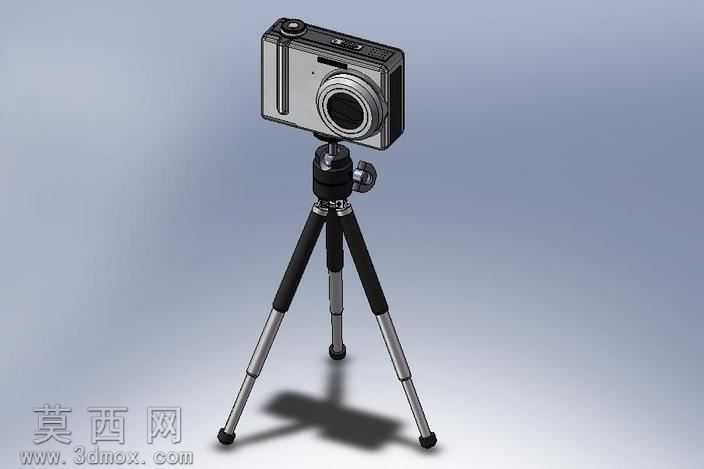

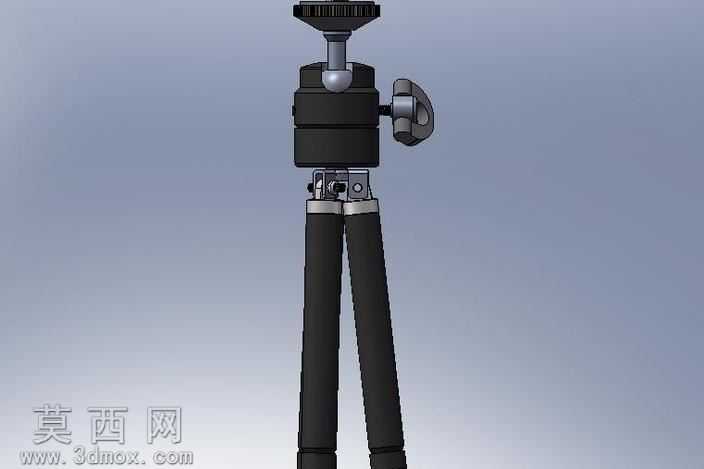

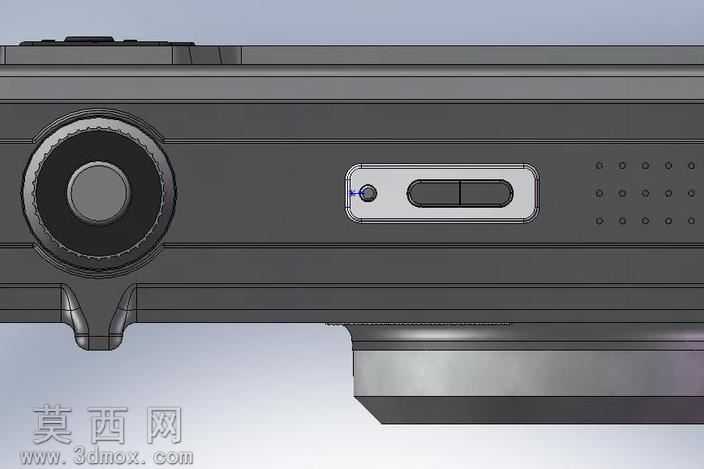

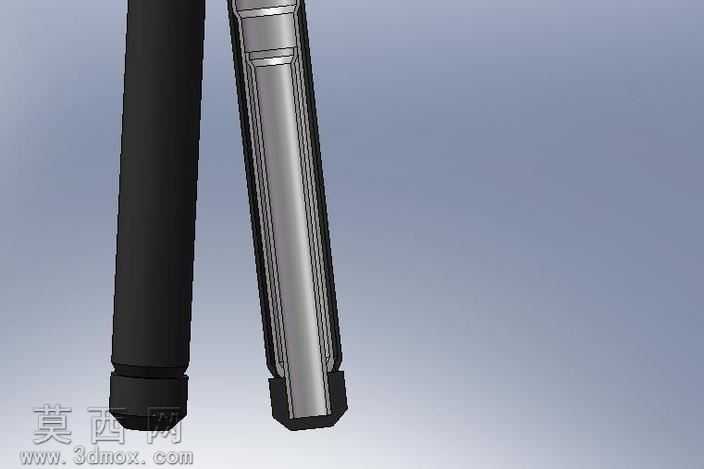

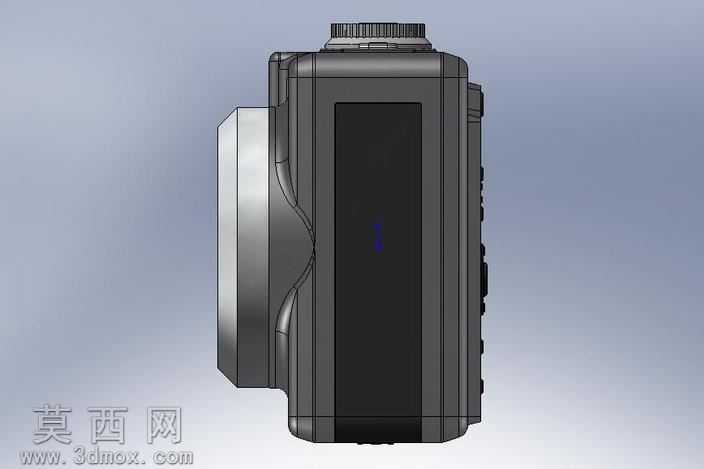

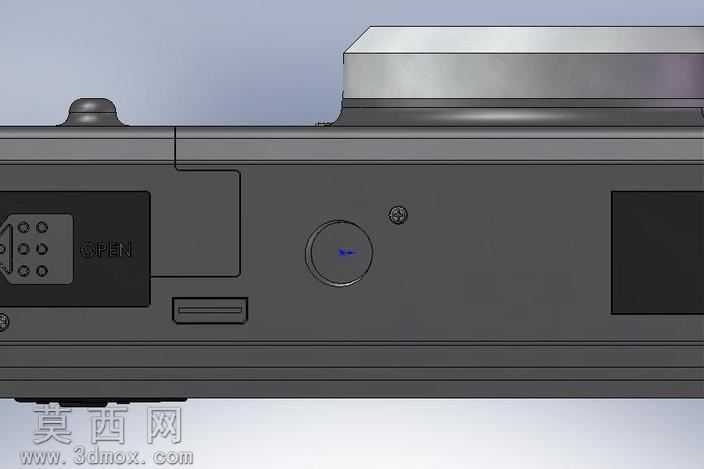

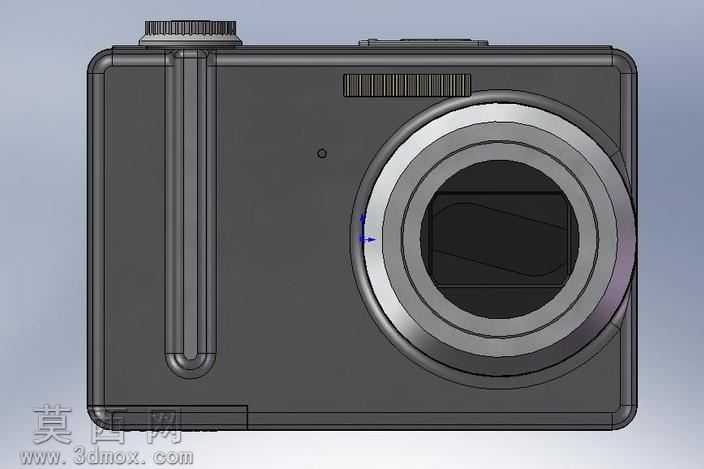

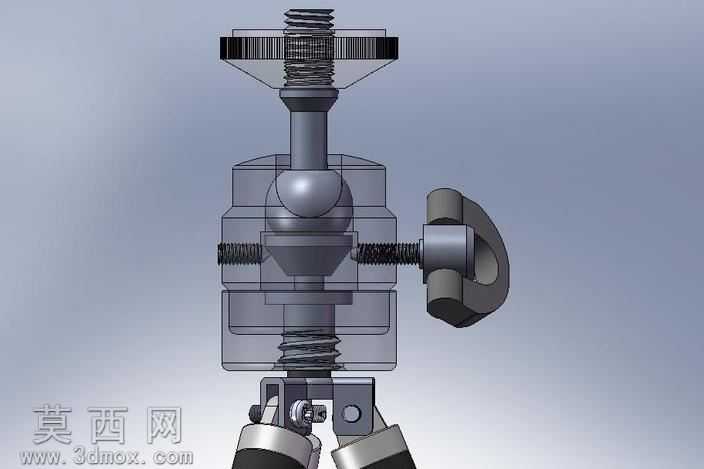

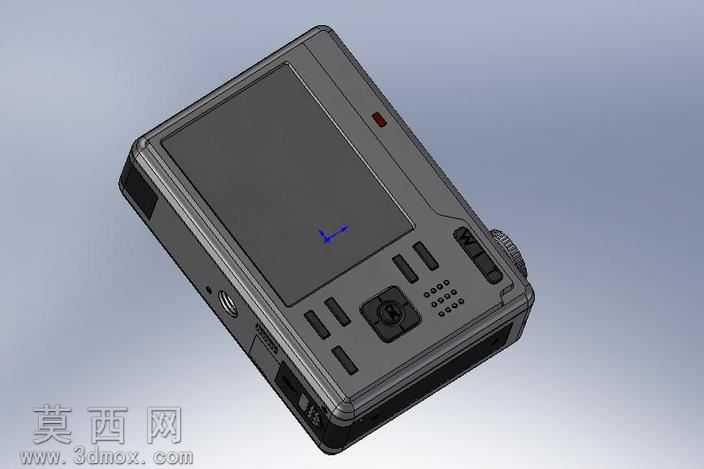

本作品采用SolidWorks进行全参数化三维建模，完整还原了便携卡片式数码相机搭配迷你桌面三脚架的整体结构与外观细节。建模过程中首先对相机主体进行拆分建模，依次完成机身外壳、伸缩镜头组、顶部快门按键、模式拨盘、侧面接口盖板、背部取景区域、防滑饰条等独立部件的结构搭建，针对镜头的多层伸缩镜筒结构采用同轴配合约束，还原镜头的伸缩活动逻辑，机身外壳的边角圆弧过渡、表面防滑纹理、按键的凹凸触感都通过曲面建模与特征阵列精准实现，保证外观还原度的同时预留了合理的装配间隙。三脚架部分采用分体式建模逻辑，依次完成球形云台、锁紧旋钮、三段式伸缩脚架、脚架防滑脚垫的结构设计，其中球形云台的万向转动结构通过球面配合实现，锁紧旋钮的螺纹结构、脚架的铰接转动结构都添加了合理的运动约束，可模拟三脚架的角度调节、脚架展开收拢的实际使用状态。材质与渲染环节，针对不同部件匹配对应材质属性：相机机身的金属前壳采用磨砂铝合金材质，调整金属粗糙度与反射参数还原金属哑光质感，侧边与背部的防滑区域采用哑光橡胶材质，添加细微的凹凸纹理模拟橡胶握感，镜头镜片采用高透玻璃材质，添加适当的反射与折射参数还原光学镜片的通透感，三脚架的脚管采用哑光黑色工程塑料材质，云台金属部件采用拉丝金属材质，脚垫采用软质橡胶材质。渲染阶段采用柔和的影棚布光，主光源从侧上方打亮主体突出结构轮廓，补光弱化暗部死黑，添加柔和的环境反射提升材质真实感，最终呈现出产品的精致质感。设计思路上以还原日常便携摄影器材的真实形态为核心，优先保证各部件的结构合理性与装配逻辑，没有做过度的夸张设计，既可以作为数码产品外观设计的参考案例，也可用于摄影场景的可视化搭建素材，建模过程中对薄壁零件、转动配合结构的处理，也可为同类消费电子产品的三维建模提供参考。
