VHFUHF频段24管元素偶极子通讯天线

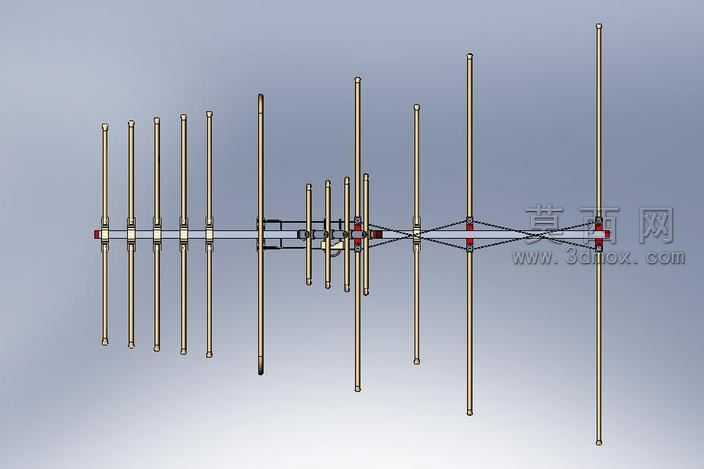

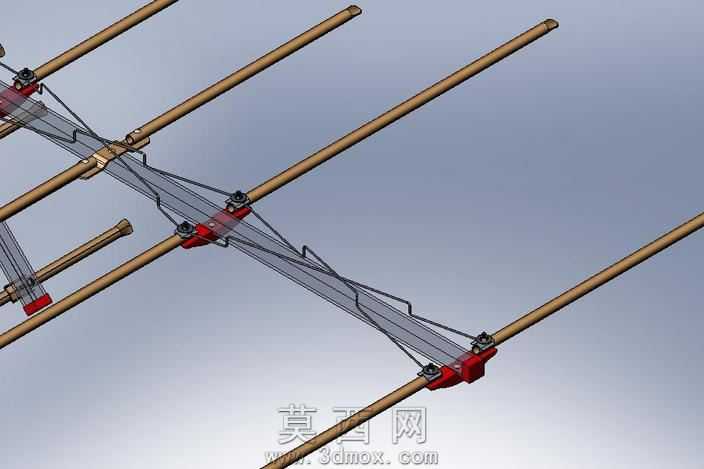

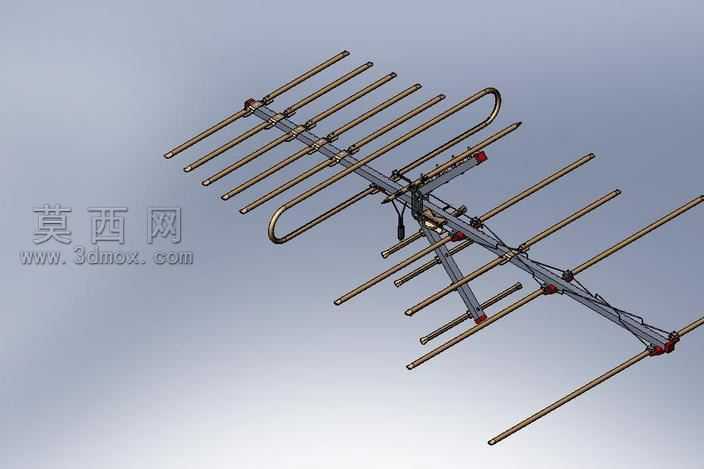

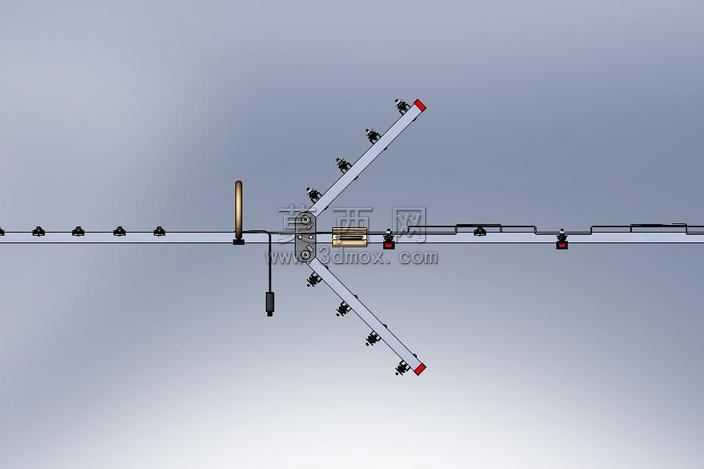

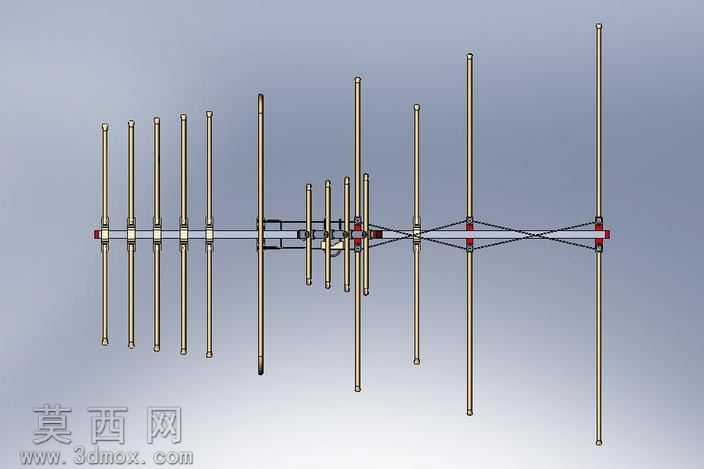

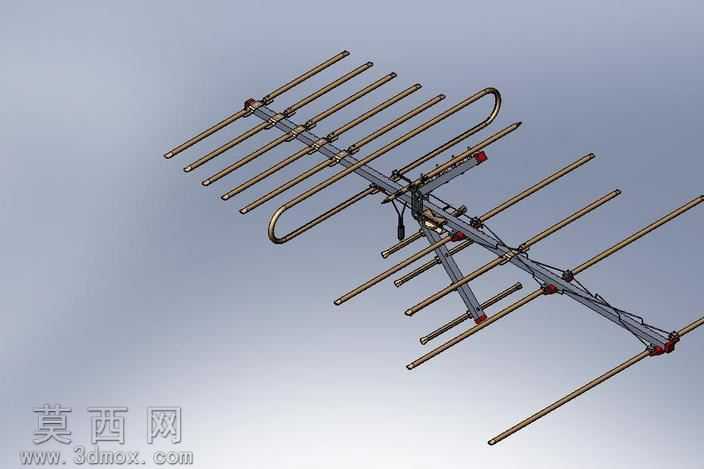

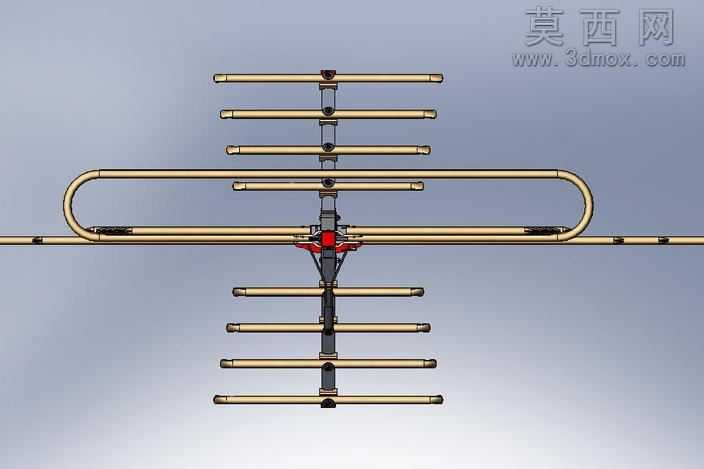

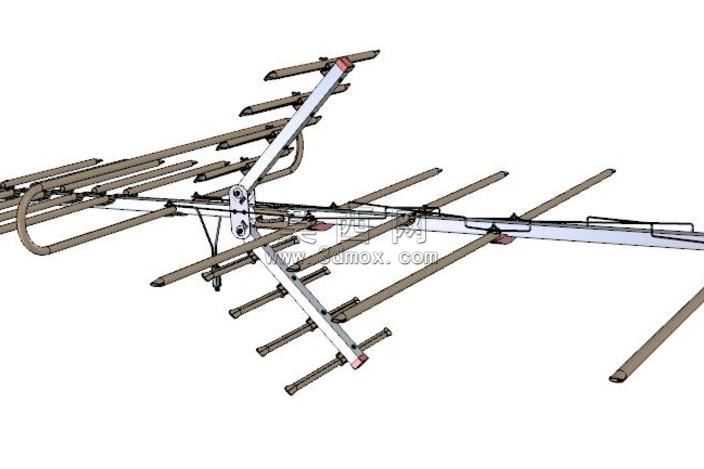

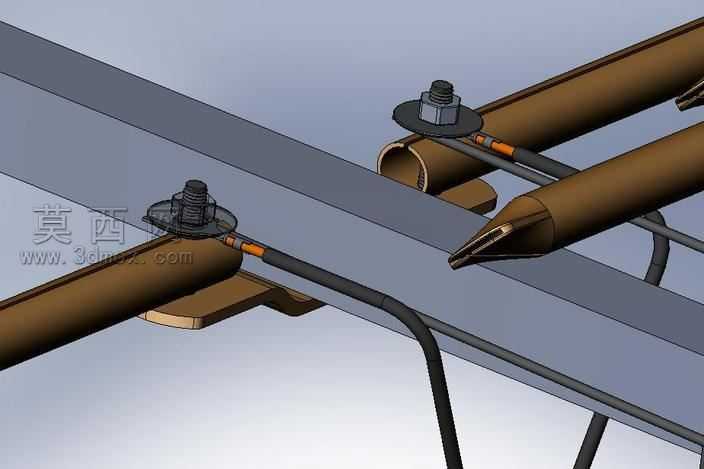

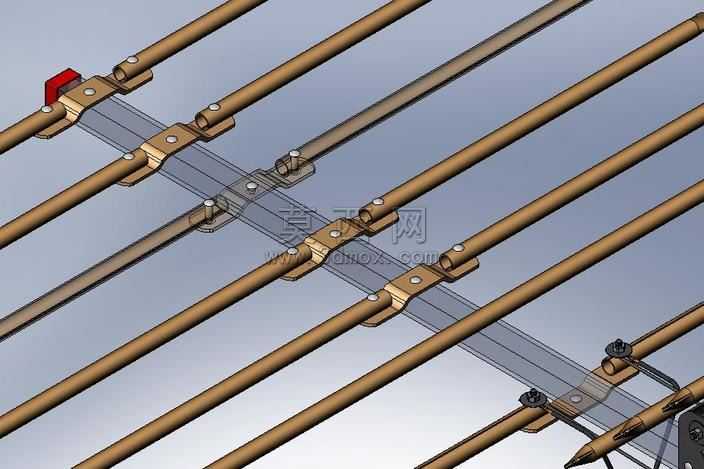

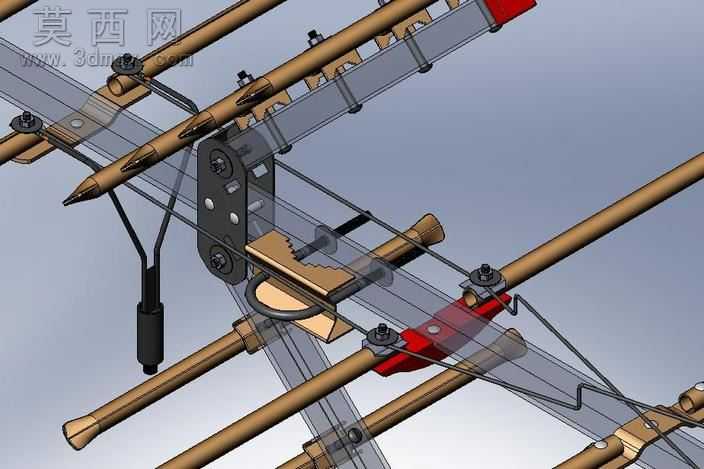

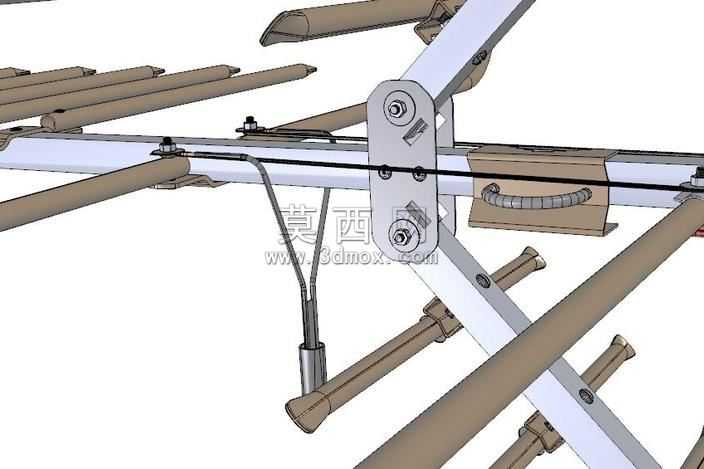

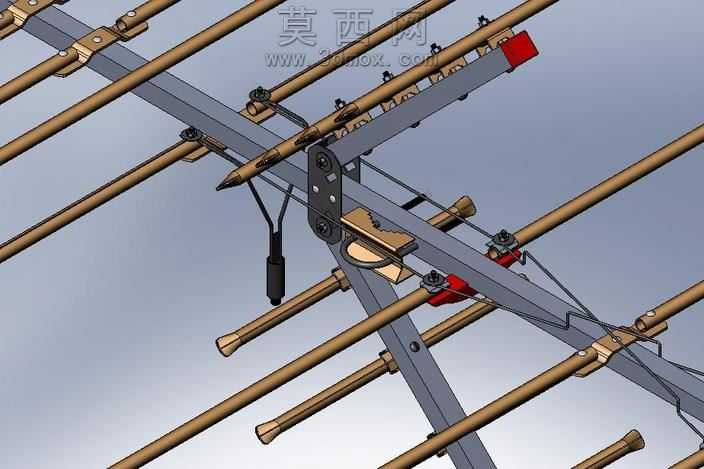

本模型为VHF与UHF双频段适配的偶极子通讯天线，整体采用对称式八木阵列结构设计，核心包含24组辐射管元素，建模过程严格遵循射频天线的结构匹配逻辑，先完成中心同轴馈电结构的搭建，再依次排布各引向器、反射器对应的金属管单元，确保各振子的间距、长度参数符合双频段信号收发的物理要求。建模时对所有零部件做了精细化拆分，包含独立的振子固定支架、馈电点连接结构、同轴匹配轴组件，以及配套的螺钉、螺母、垫圈、接线端子等标准件，每一个零件都单独完成参数化建模，可直接编辑尺寸参数适配不同的频段调试需求。材质设置上，辐射振子采用黄铜金属材质，还原铜质振子的金属光泽与导电属性，固定支架采用工程塑料材质，馈电同轴结构区分内导体、绝缘层、外屏蔽层的不同材质表现，渲染时采用柔和的均匀打光，清晰展现各层结构的装配关系，避免金属反光过强遮挡结构细节。设计过程中重点优化了结构的抗干扰性能，对馈电点的绝缘结构、振子与支架的固定方式做了细节处理，避免金属支架对射频信号造成不必要的遮挡与反射，整体装配结构完全还原实物的安装逻辑，所有零件之间的配合间隙、连接方式都符合实际生产的装配要求，既可以用于天线原理的教学演示，也可作为户外通讯天线设计的参考原型，模型完整保留了所有零件的建模特征树，方便后续修改振子数量、调整阵列间距来适配不同的增益需求。
