甚高频超高频双偶极子通信天线结构设计

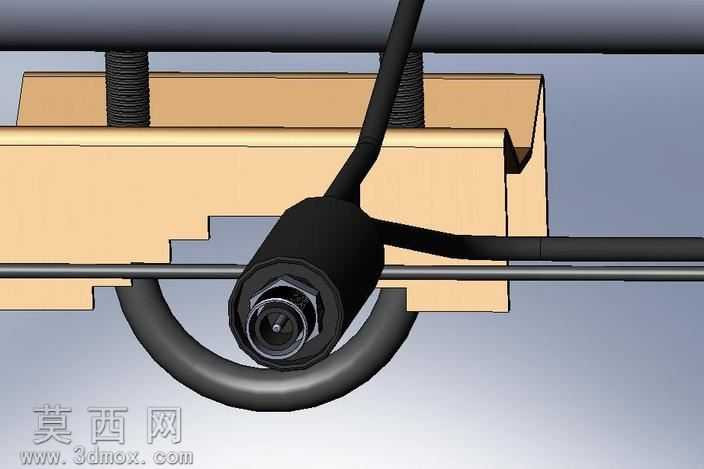

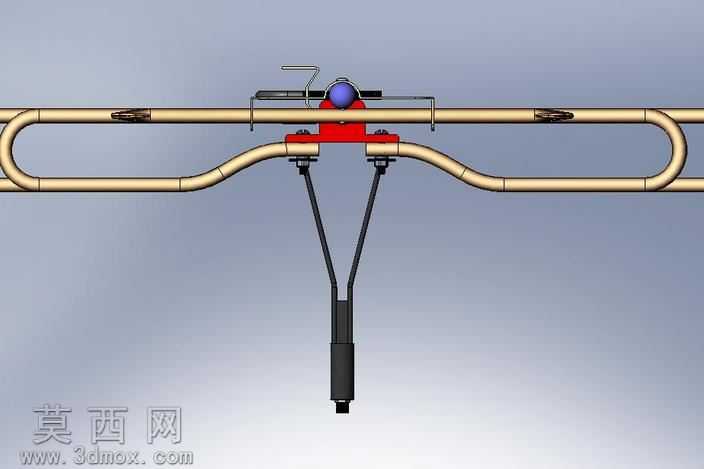

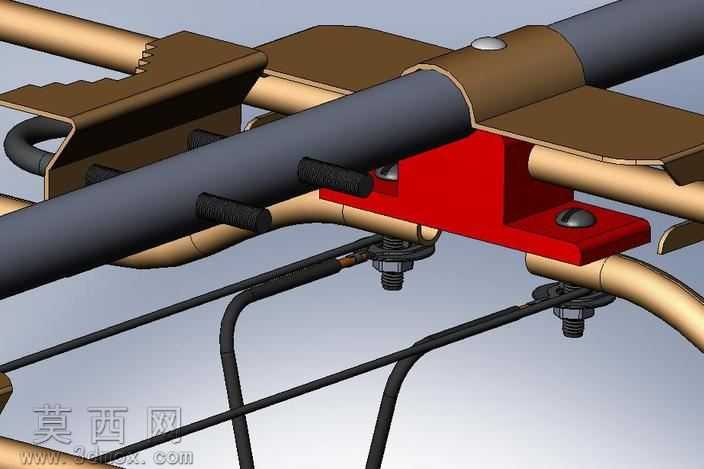

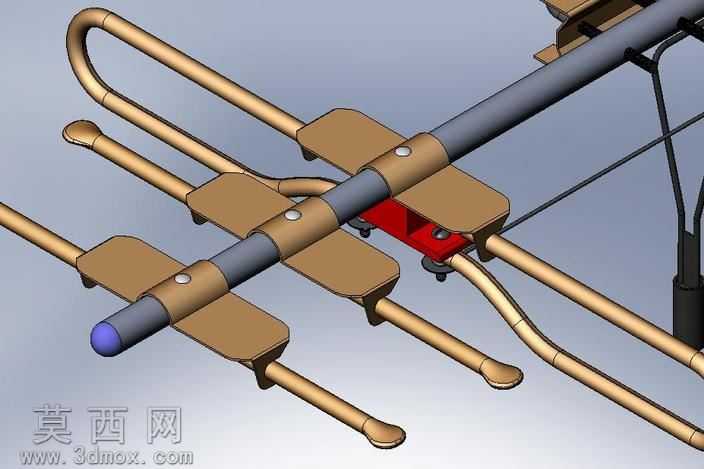

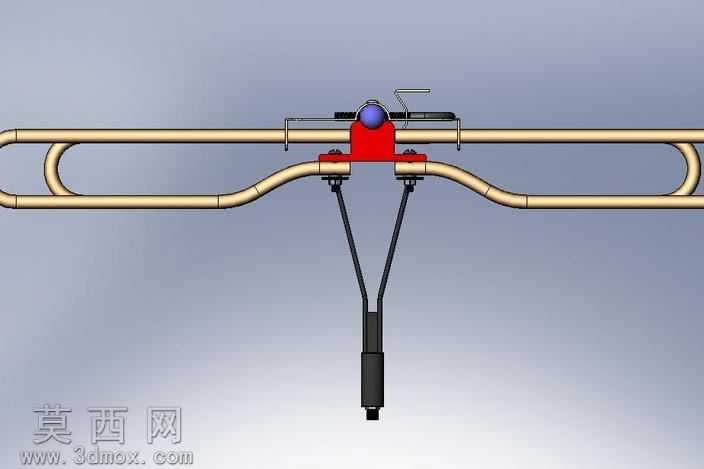

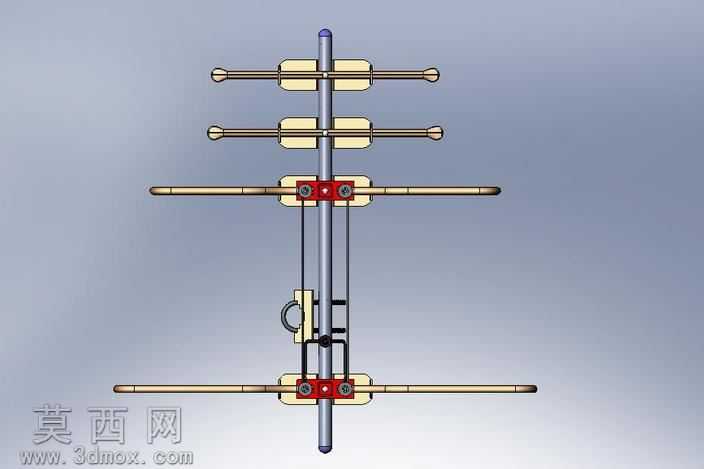

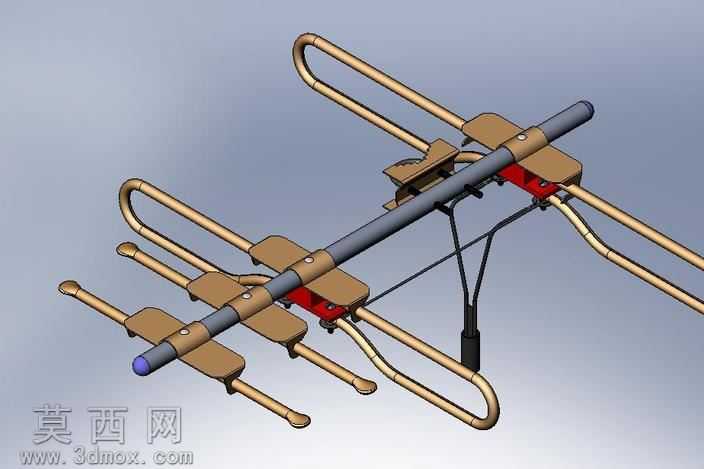

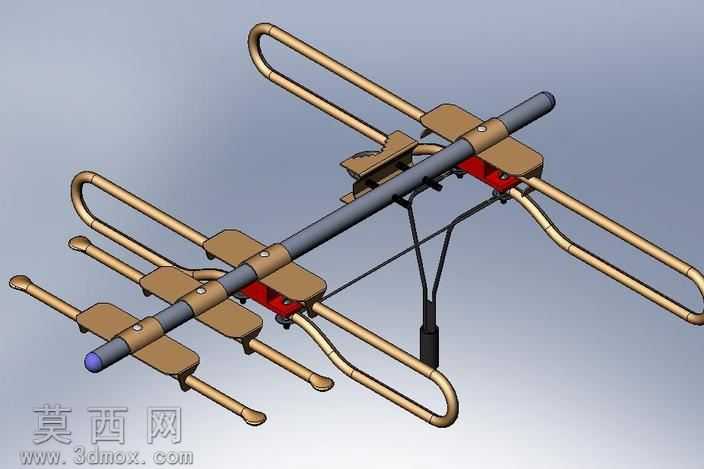

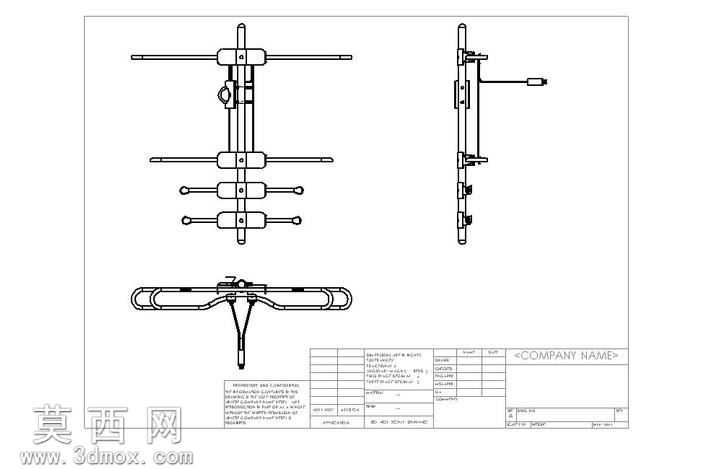

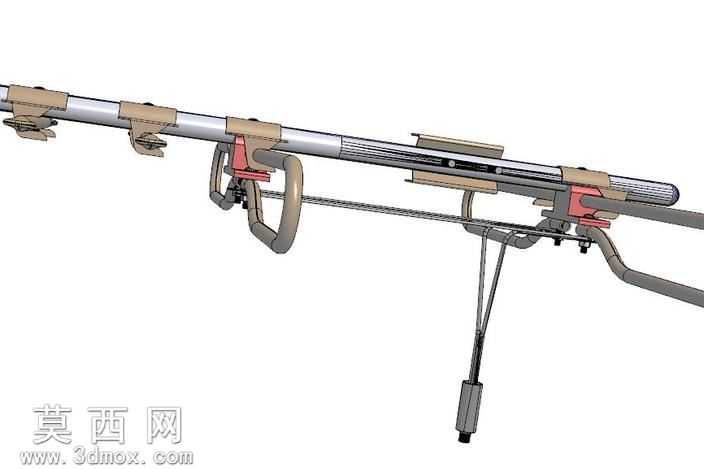

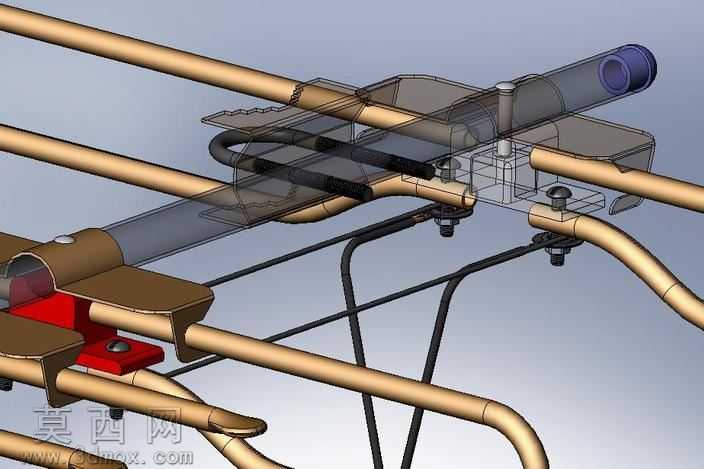

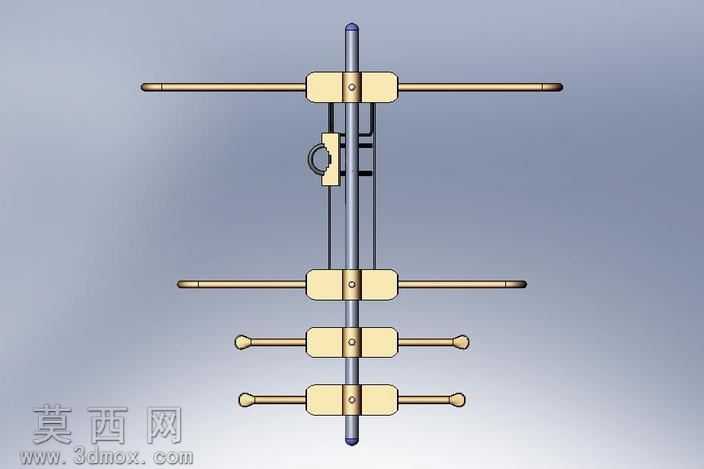

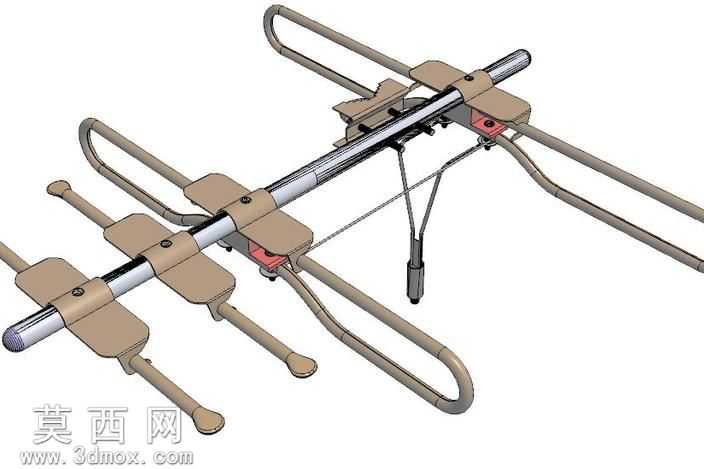

本模型为适用于甚高频、超高频频段的双元素偶极子通信天线，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循射频天线结构设计规范，对各部件的装配关系、尺寸公差做了精准还原。模型主体以中心金属主梁为装配基准，主梁采用深灰色金属材质渲染，表面做哑光金属质感处理，模拟铝合金阳极氧化后的表面效果，主梁端部设置紫色绝缘端帽，区分金属导电部分与绝缘防护结构，避免建模过程中出现导电结构误连通的逻辑错误。主梁上均匀排布棕色绝缘固定夹，固定夹采用工程塑料材质渲染，表面添加细微的磨砂纹理，还原注塑件的真实质感，每个固定夹通过金属紧固螺钉与主梁锁紧，建模时还原了螺钉的头部槽型、螺纹收尾细节，保证装配结构的真实可追溯性。两组对称布置的金属振子臂是天线的核心辐射结构，振子采用折弯成型的铜管结构，建模时通过扫描特征完成弯管路径的精准绘制，还原了铜管折弯处的圆角过渡，避免直角折弯带来的应力集中与射频性能突变，振子表面采用黄铜金属材质渲染，添加轻微的使用磨损痕迹，提升模型的真实感。两组振子之间设置红色绝缘支撑垫块，垫块采用高强度绝缘工程塑料材质，既保证两组振子的间距精度，又实现不同辐射单元之间的绝缘隔离，避免信号串扰。天线下方设置黑色金属支撑固定座，搭配斜拉金属支撑杆，形成稳定的三角支撑结构，建模时还原了支撑座的安装孔位、支撑杆的铰接结构，可直接用于后续的安装结构仿真验证。馈电结构采用同轴匹配设计，建模时还原了同轴馈线的内外导体结构，内导体与对应振子臂可靠连接，外导体做接地处理，保证馈电的阻抗匹配特性，适配热带气候使用场景的结构优化设计也在模型中有所体现，所有金属部件的连接结构都做了防腐蚀间隙预留，适配高温高湿环境下的使用需求。整体模型完成装配后添加了真实的环境光源，通过多角度渲染展示天线的整体结构与装配细节，各部件可单独导出用于工程出图、结构仿真与性能验证，完整还原了双偶极子天线的结构设计逻辑与工程实现细节。
