小型物料三重螺旋输送设备结构模型

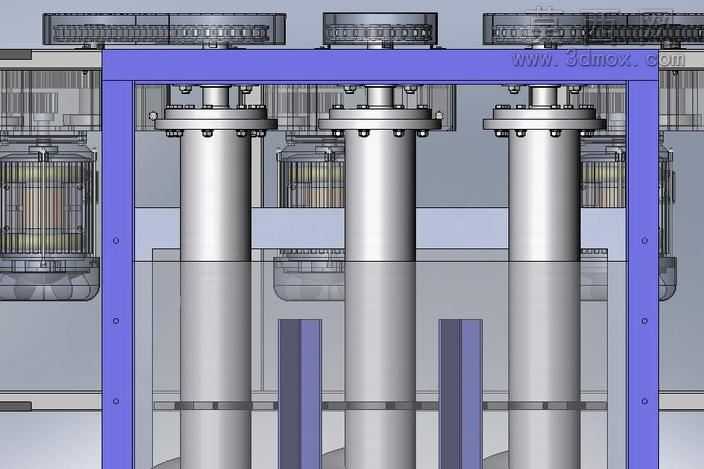

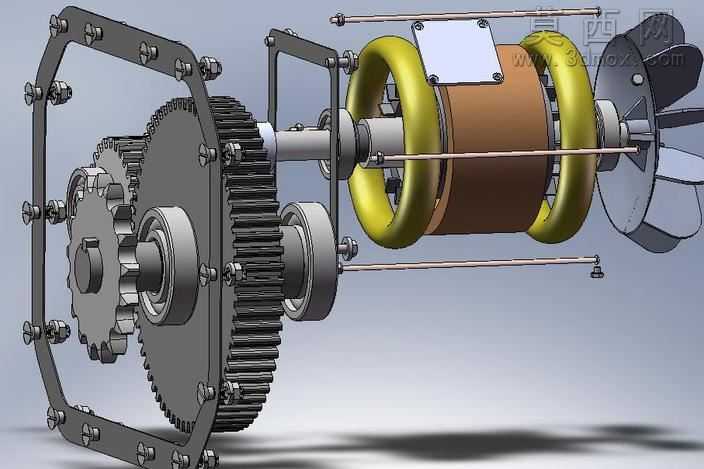

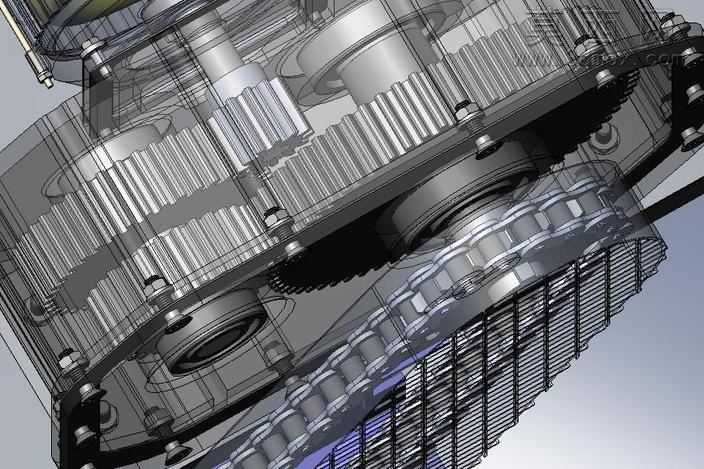

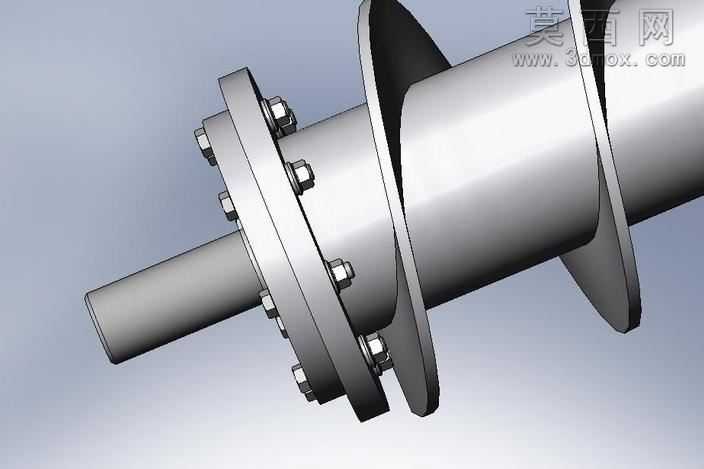

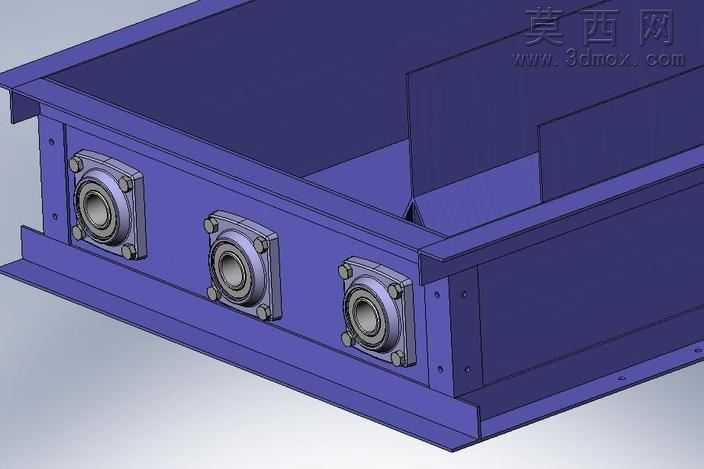

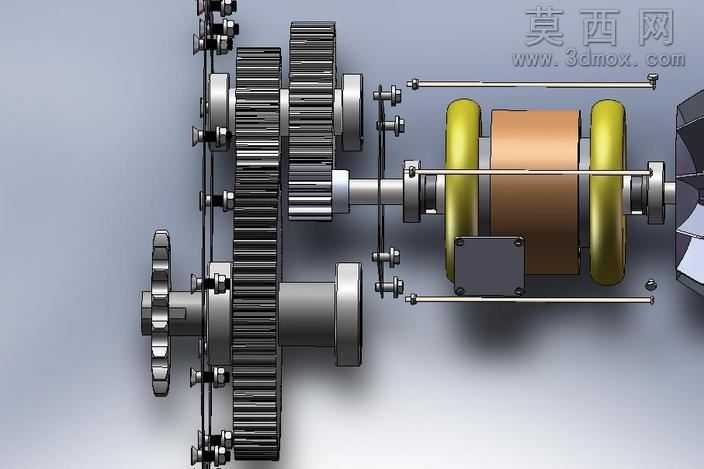

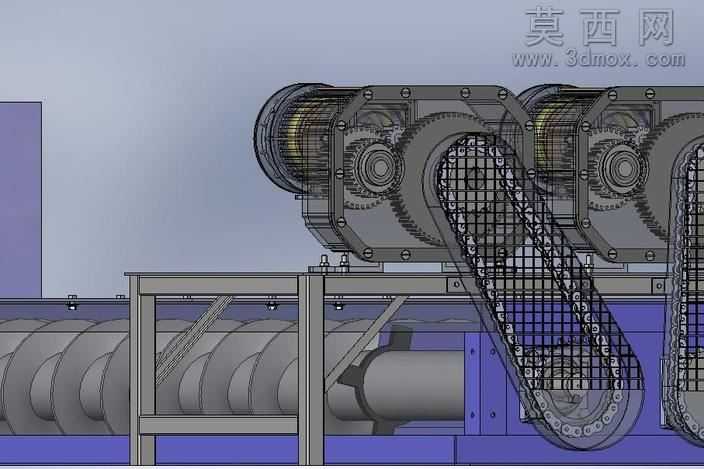

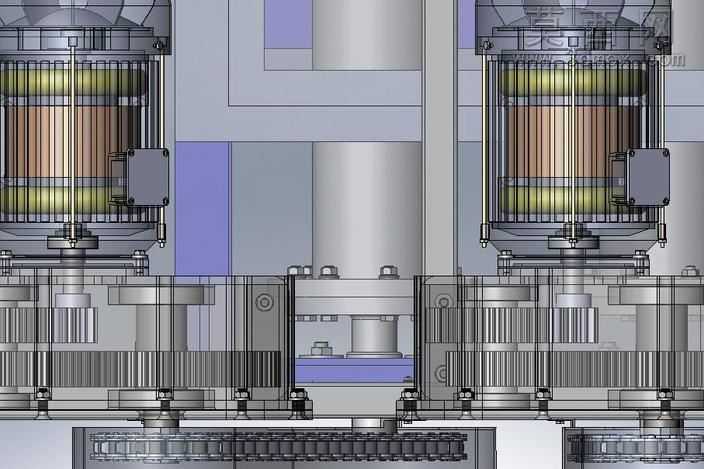

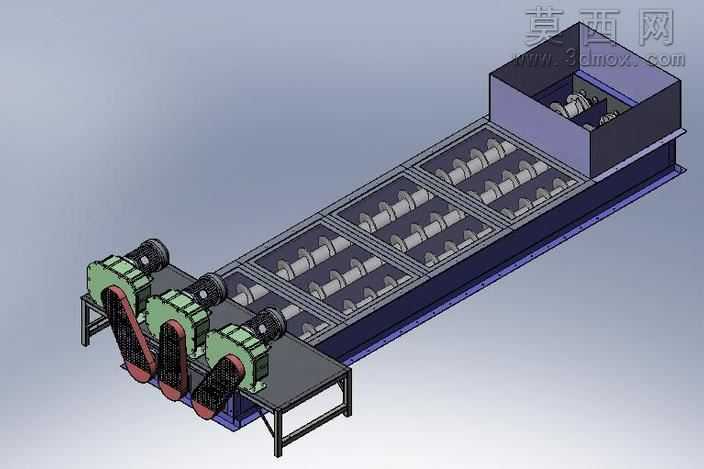

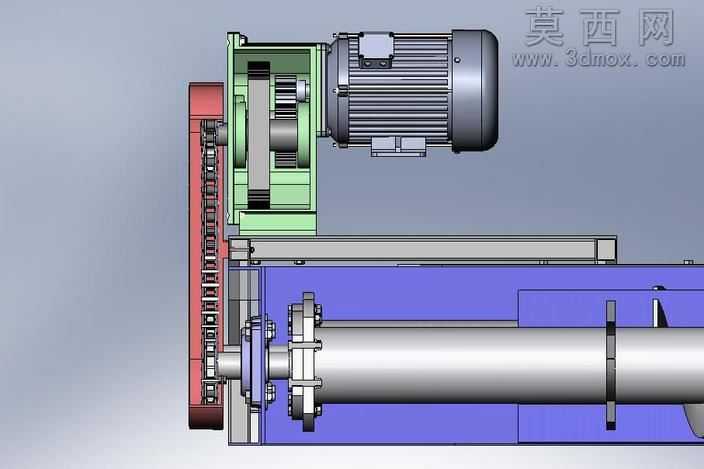

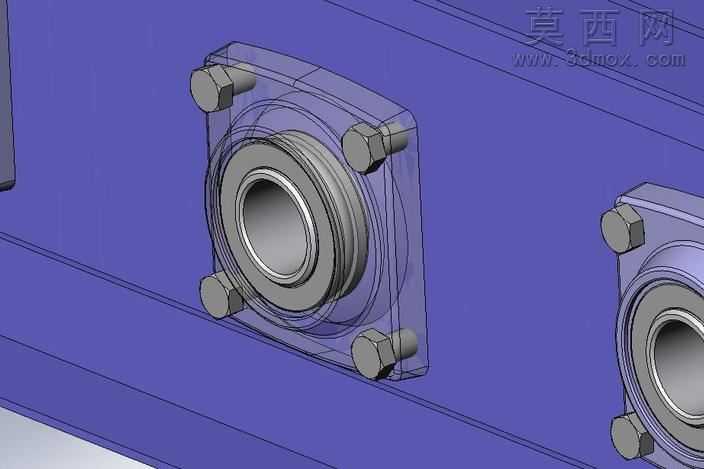

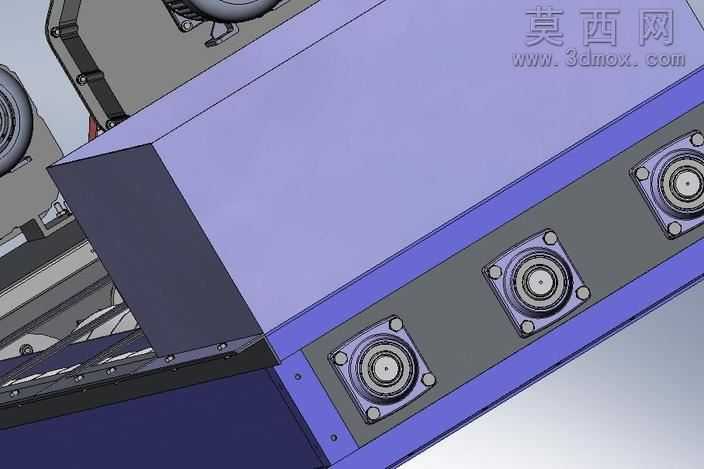

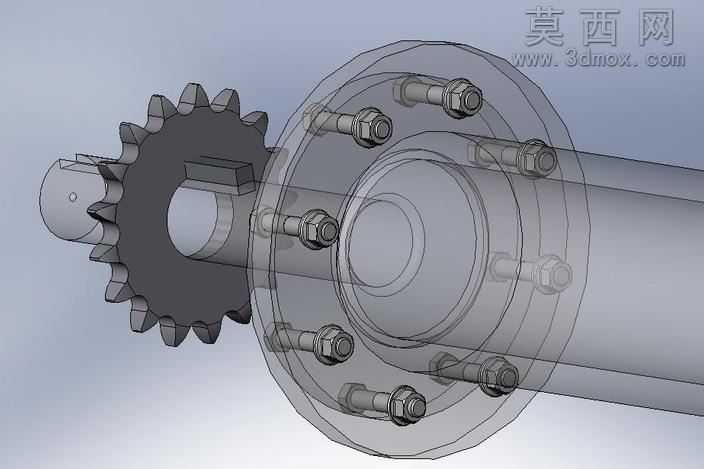

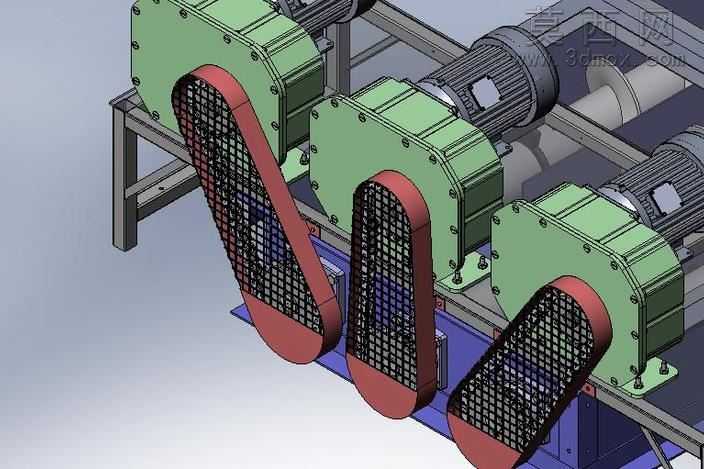

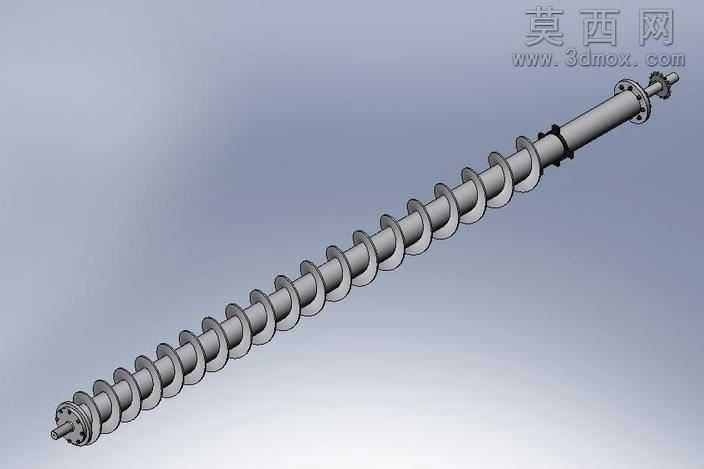

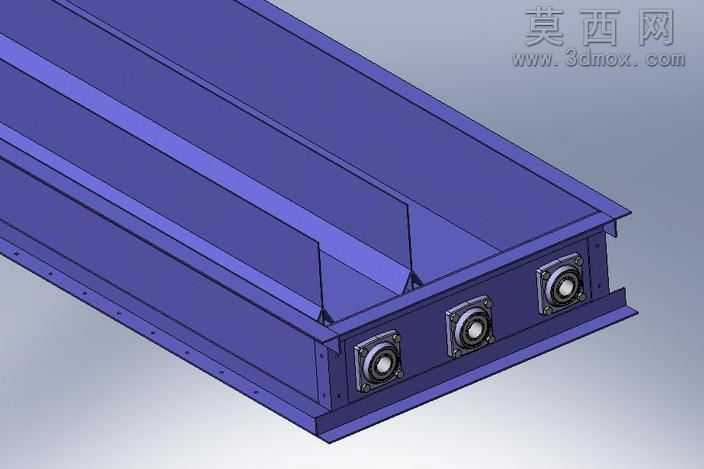

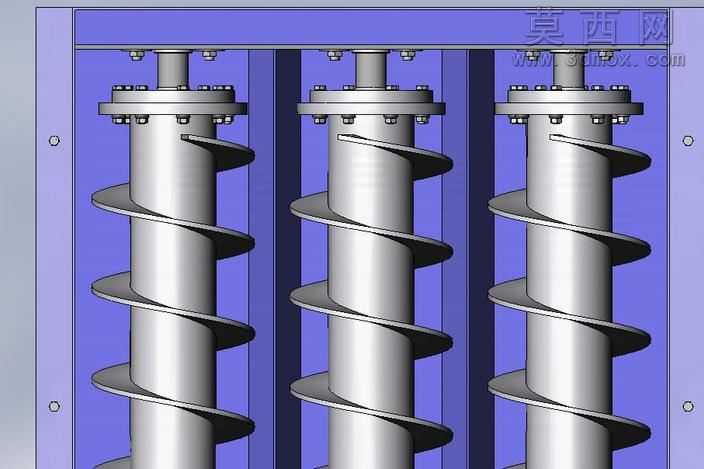

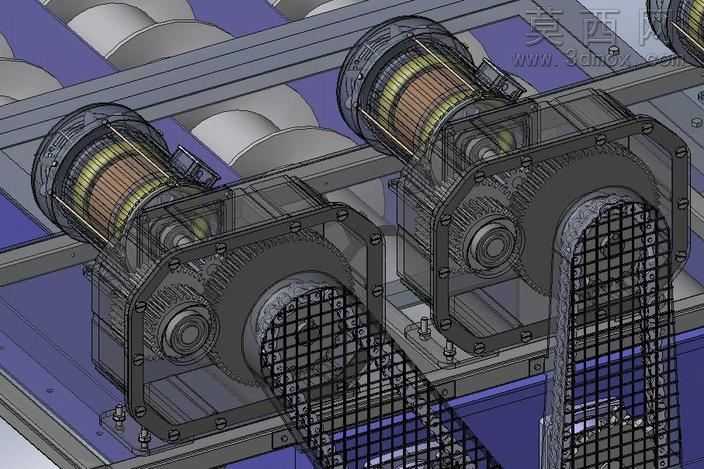

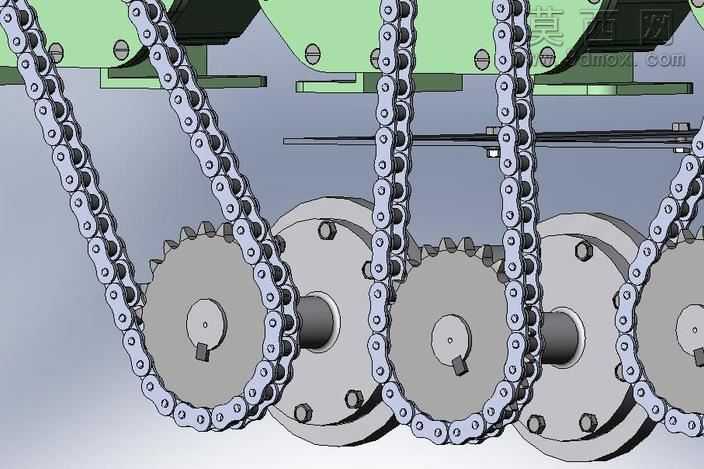

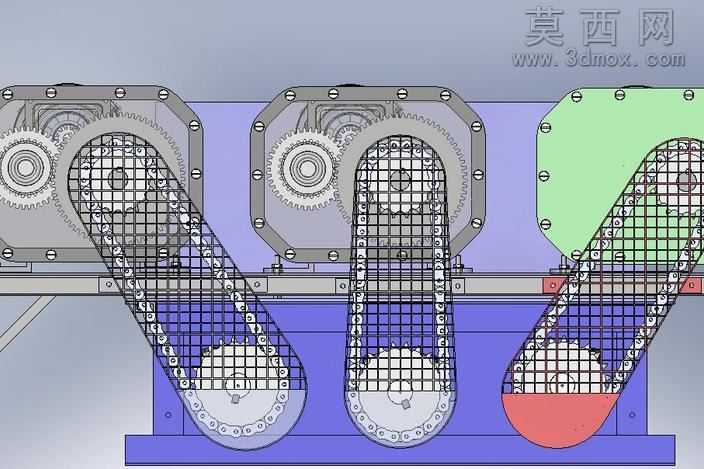

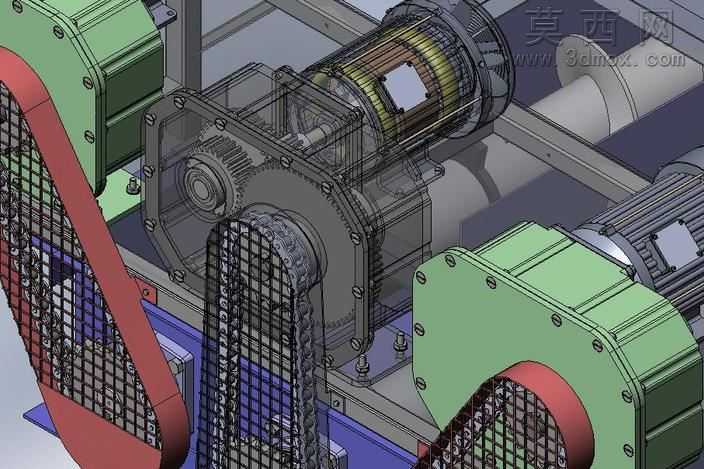

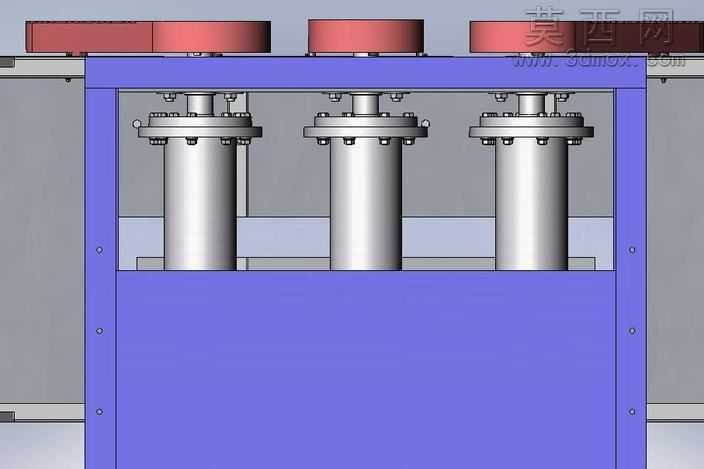

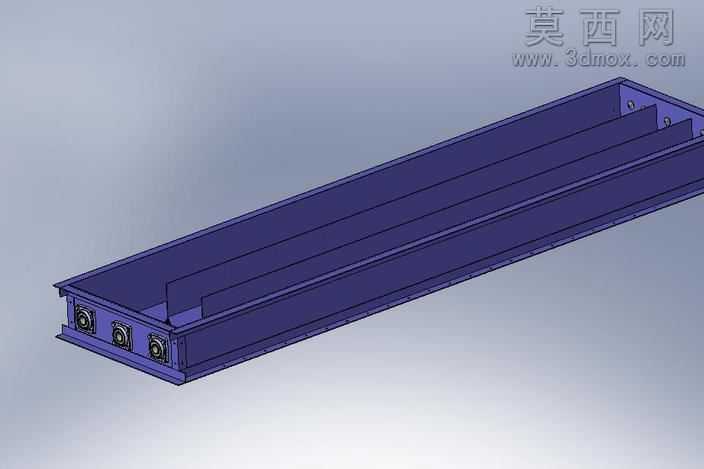

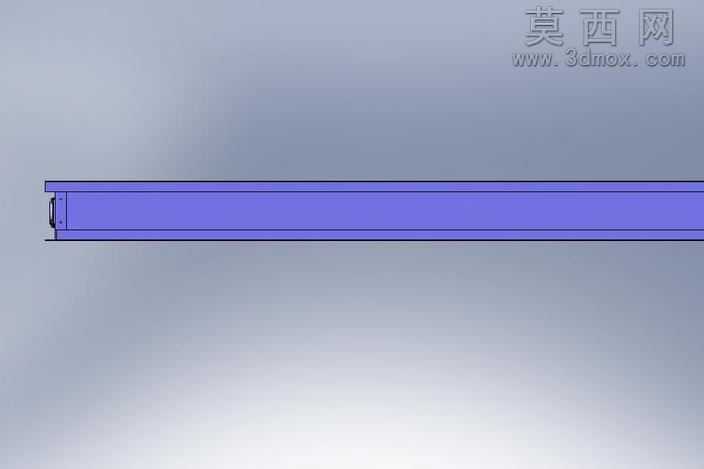

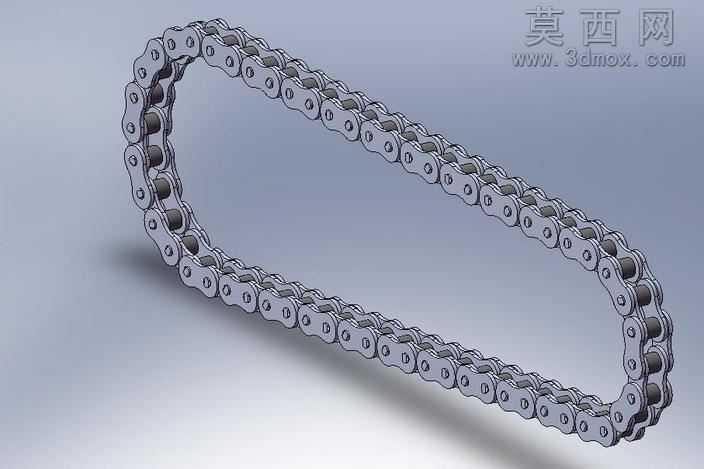

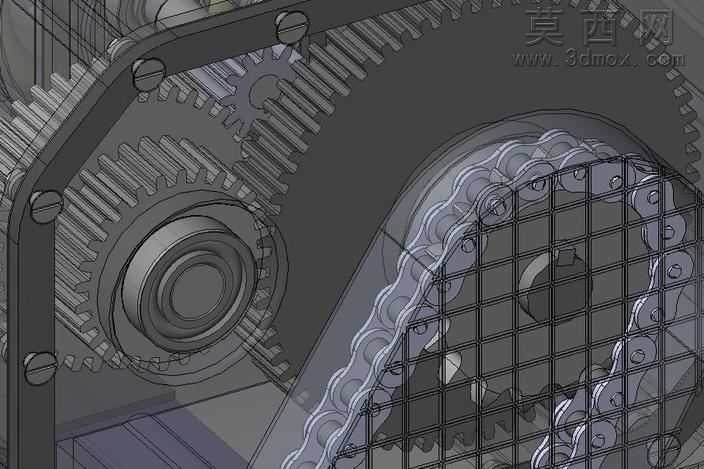

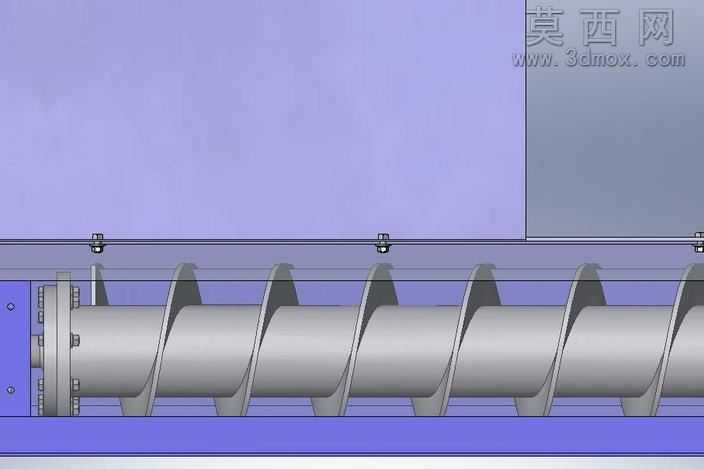

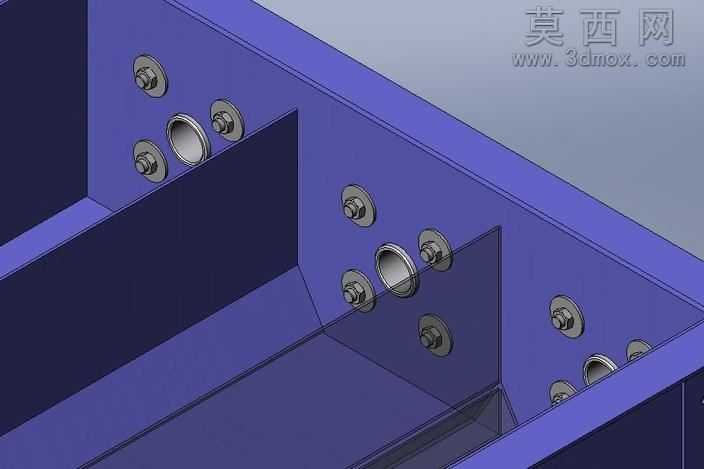

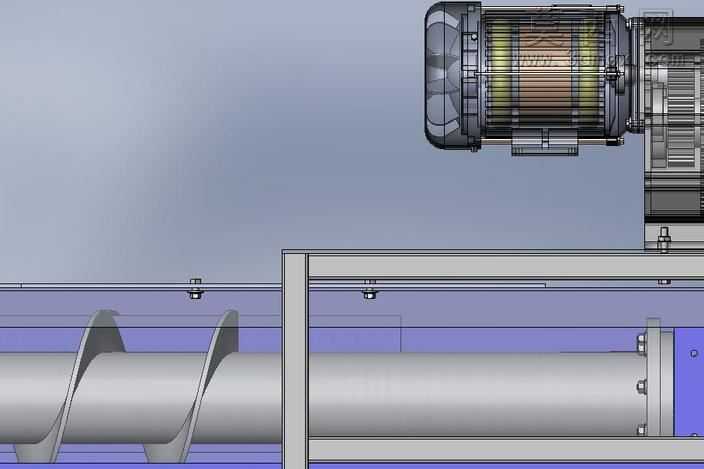

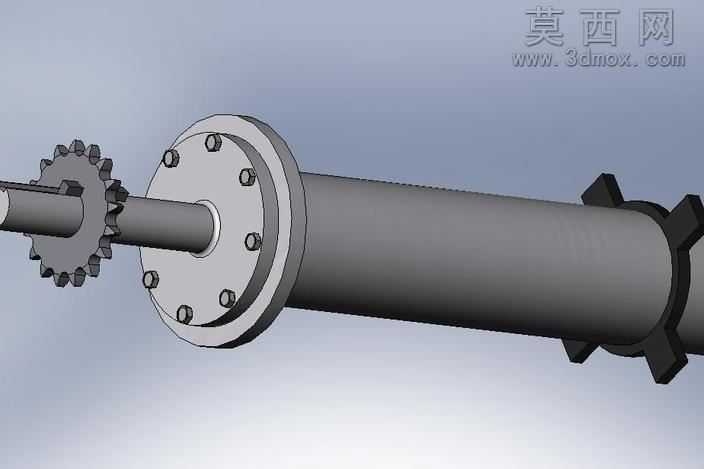

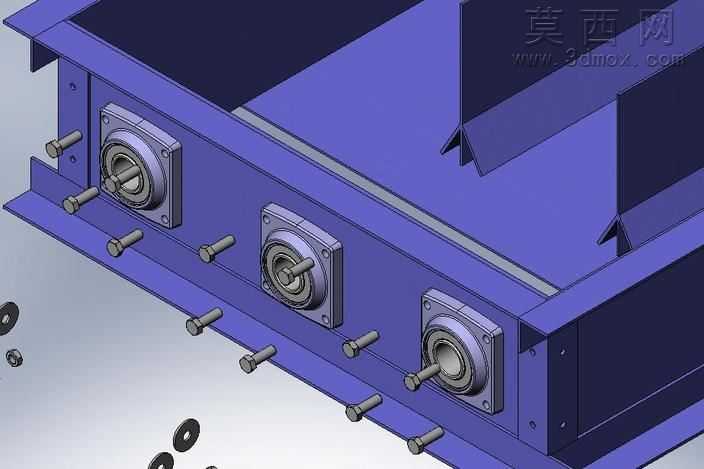

本模型为针对小型散料输送场景设计的三重螺旋输送承运设备，采用三维参数化建模方式完成全结构搭建，完整还原了设备的所有装配细节与功能逻辑。建模过程中首先依据输送工况的载荷参数、物料输送节拍要求，确定了三组螺旋输送单元的排布方式与驱动匹配方案，整体采用对称式双驱动端布局，两端分别配置驱动电机与齿轮减速单元，通过同步带与链传动组合的动力传递路径，实现三组螺旋轴的同步运转，保证物料输送过程的稳定性与连续性。模型对设备的各部分结构做了精细化还原：驱动端的减速箱体采用剖视视角的建模处理，清晰展示内部多级齿轮啮合的传动结构，齿轮的模数、齿形参数均按照机械设计标准匹配，齿面啮合间隙、轴承安装位的尺寸公差都做了对应约束，保证虚拟装配下无干涉问题；输送段的螺旋叶片采用等螺距实体建模，叶片与输送槽内壁的间隙按照散料输送的常规设计值设定，避免卡料风险；设备外部的安全防护网采用实体网格建模，网格尺寸、安装固定位都与实际防护设计要求一致，防护网与机架的连接螺栓、固定卡扣都做了独立零件建模，还原真实装配关系。材质渲染阶段，针对不同零件的实际材质做了区分：驱动电机外壳、减速箱体采用铸铁质感的哑光金属材质，表面做了细微的粗糙纹理处理还原铸件质感；传动皮带采用红色橡胶材质，添加了轻微的反光与表面纹理模拟橡胶的触感；安全防护网采用黑色喷塑金属材质，网格边缘做了细微的倒角处理避免尖锐棱角；机架部分采用蓝色喷涂钢材材质，表面做了均匀的漆面质感，螺栓、紧固件采用镀锌亮面金属材质，区分不同零件的材质差异提升模型真实感。设计思路上，该设备针对芯片木、小型零件等轻质小尺寸散料的工位间转运需求，可配合单工位上料机构使用，三组螺旋结构可同时承接顶部来料，将物料平稳输送至下一工位，整体结构紧凑，传动路径经过优化，可适配汽车零部件生产等场景的小物料连续输送需求，模型中包含的1300余个标准件如螺母、螺钉、螺栓、垫圈等都按照国标参数建模，可直接用于方案展示、结构验证与教学演示场景，模型的装配层级清晰，可直接进行爆炸视图生成、运动仿真模拟等后续操作，完整呈现了螺旋输送设备从动力输入到物料输出的全流程结构逻辑。
