一英寸长外螺纹手动球阀结构设计

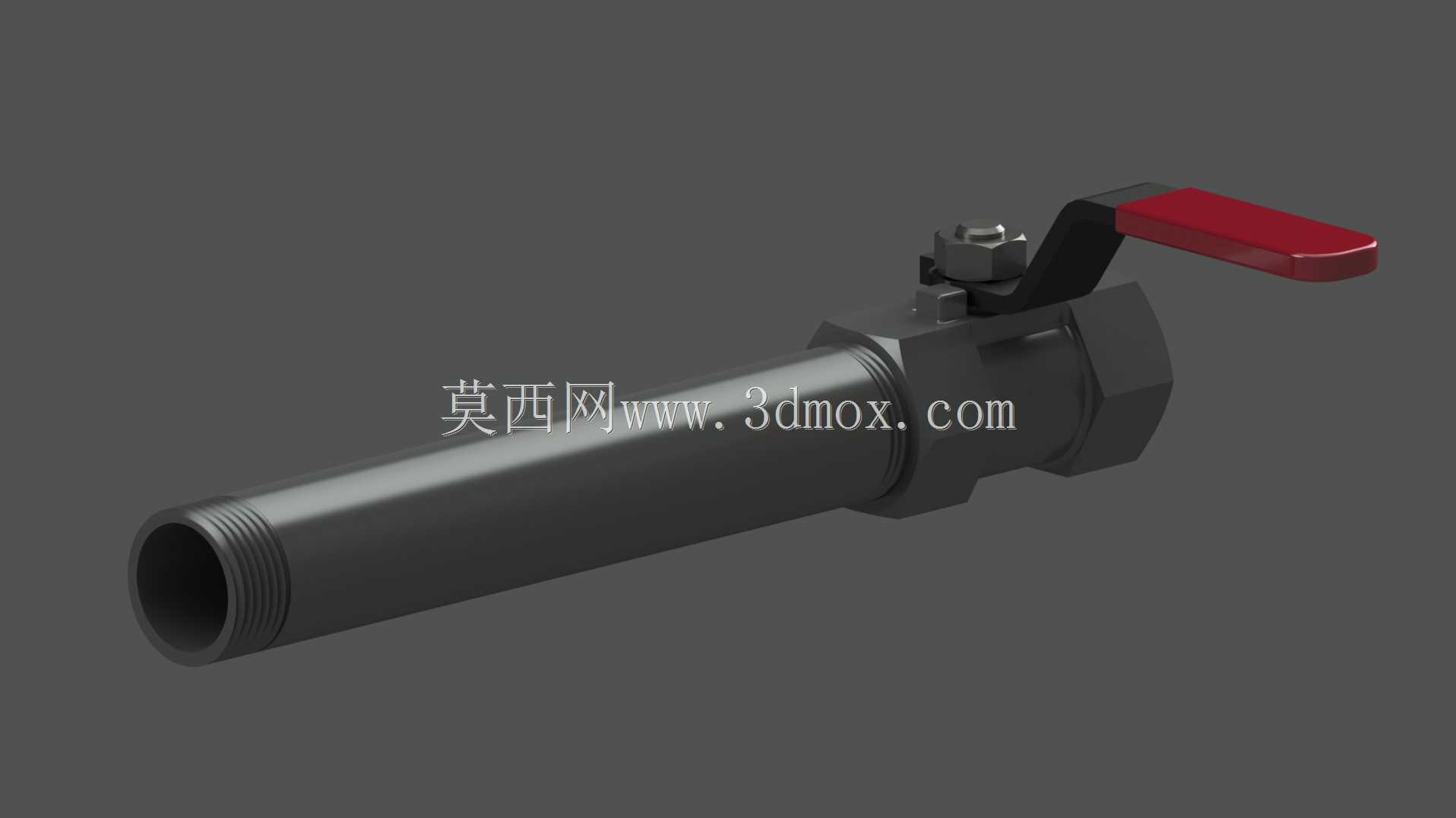

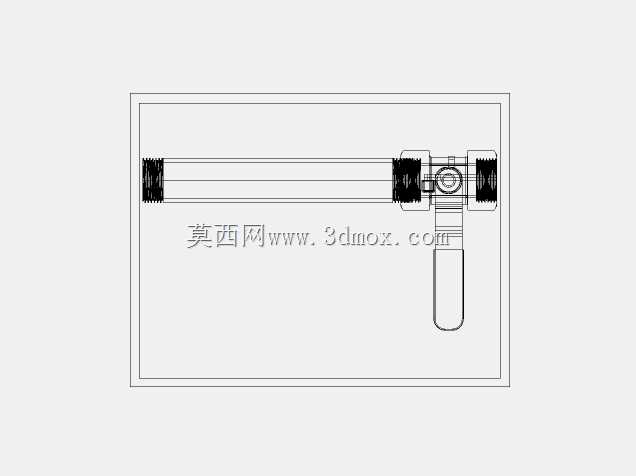

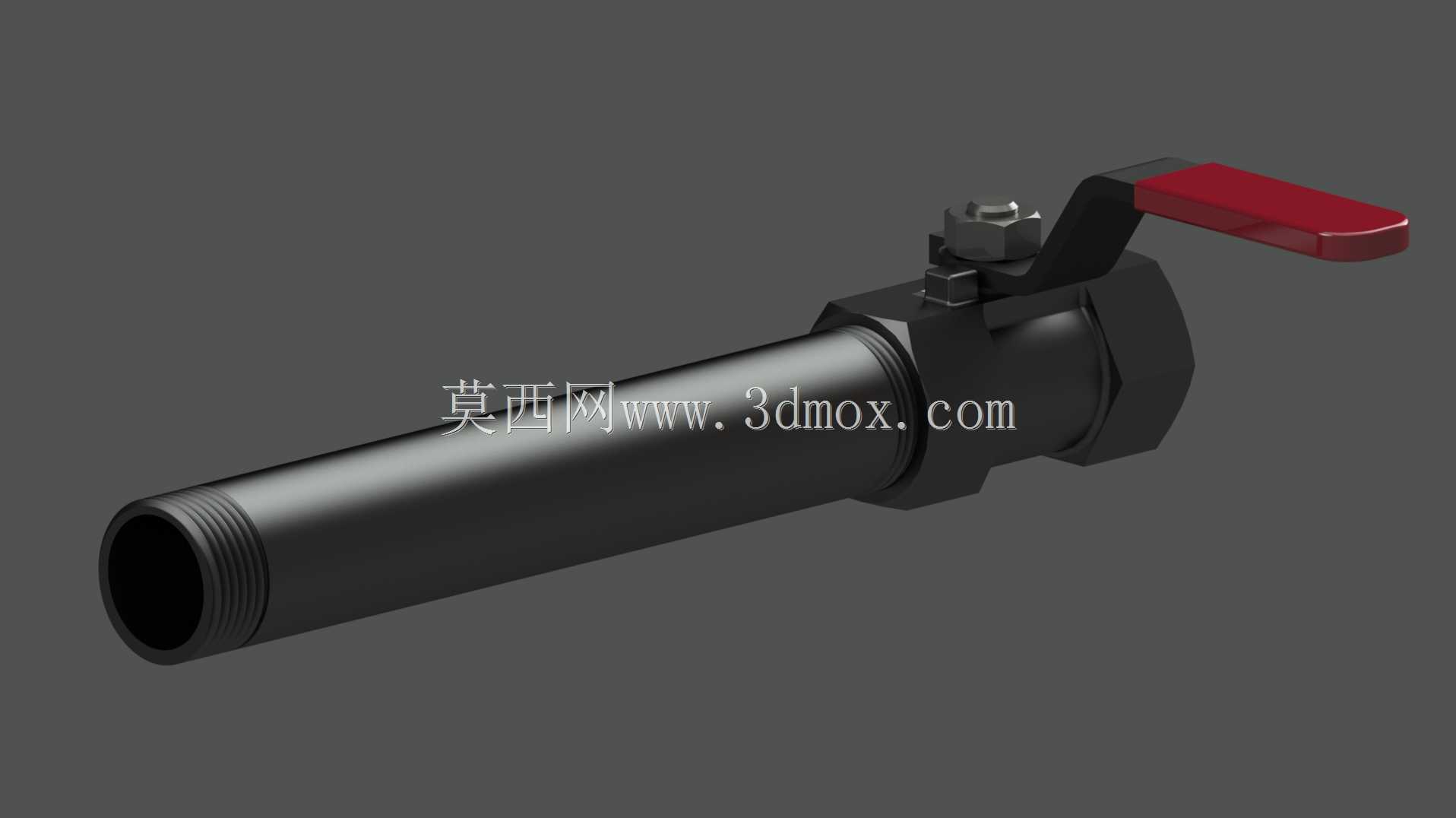

这款带加长外螺纹段的手动球阀，主要应用在民用给排水、小型工业液压回路、气动传输管线、暖通供水支路等需要精准控制流体通断的场景中，尤其适配安装空间局促、需要直接通过外螺纹拧入预制内螺纹接口的管路布局，省去额外加装过渡接头的工序，降低管路泄漏点风险。作为管路系统里的通断控制部件，它的核心功能是通过手柄的90度旋转，带动内部球体转动实现流道的全开或全关，全开状态下流道通畅无明显缩径，流体经过时的压力损失极小，全关状态下依靠球体与密封座的紧密贴合实现可靠截流，可适配清水、低压气体、无强腐蚀性的轻质油品等常见介质的输送控制。从设计思路来看，整体采用一体式加长外螺纹管段与阀体集成的结构，避免了分体式接头与阀体连接带来的密封隐患，外螺纹段采用标准管螺纹规格，可直接匹配对应公称通径的内螺纹管路接口，安装时无需额外配置对焊法兰或卡套接头，大幅提升现场装配效率；手柄采用扁平加长的红柄设计，操作时力臂更长，开关动作省力，手柄与阀杆的连接部位设置防松锁紧结构，避免频繁开关后手柄松动脱落；阀体中部的六角结构设计，方便安装时使用扳手夹持施力，不会因为拧动螺纹时导致阀体变形损伤。外形尺寸上，加长外螺纹段的长度预留了足够的螺纹啮合长度，可适配不同壁厚的管路安装座，不会出现螺纹啮合不足导致的脱管、渗漏问题；整体径向尺寸紧凑，安装时相邻管路的预留间隙无需过大，可在密集排布的管路组中灵活布置；安装边界方面，手柄旋转范围内无突出的干涉结构，安装时只需预留出手柄90度旋转的操作空间即可，无需额外预留过大的检修操作位，适配小型设备内部的紧凑管路布局。密封结构采用软质密封座贴合球体的设计，低压工况下密封性能可靠，开关操作力矩小，日常维护无需拆解整个阀体，仅在长期使用出现密封磨损时更换密封件即可，维护成本低廉。
