水利工程用扇形可折叠挡水闸门叶片

这款可折叠闸门叶片主要应用于城市内河节制闸、小型水库溢洪道、灌区引水渠管控以及城市地下空间出入口防洪挡水场景，能够在需要挡水作业时快速展开形成连续挡水面，在非作业时段可折叠收拢，大幅降低对原有通道通行空间的占用，解决了传统固定式闸门长期占用通道空间、临时挡水设施安装效率低的痛点。

从实际用途来看，该叶片作为折叠闸门的核心挡水构件，直接承担迎水面水压阻隔、水流导向管控的作用，既可以在汛期快速展开构建防洪挡水屏障，阻挡外部水流倒灌进入保护区域，也可以在日常水利调度中配合闸室结构调整渠道过流断面，精准控制输水流量，满足农业灌溉、河道水位调节的日常运维需求。

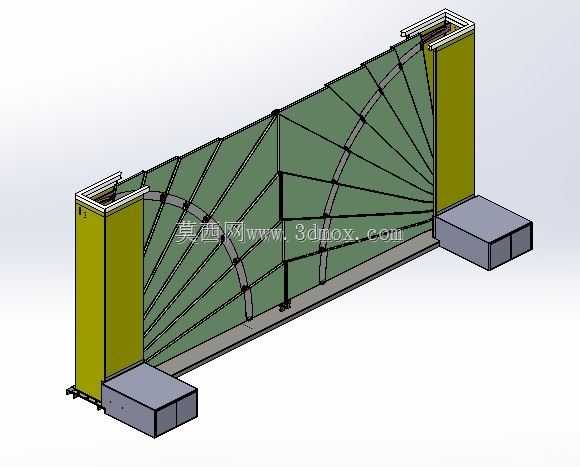

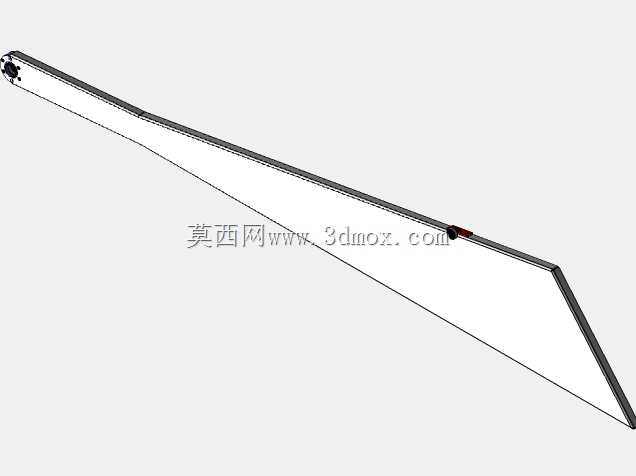

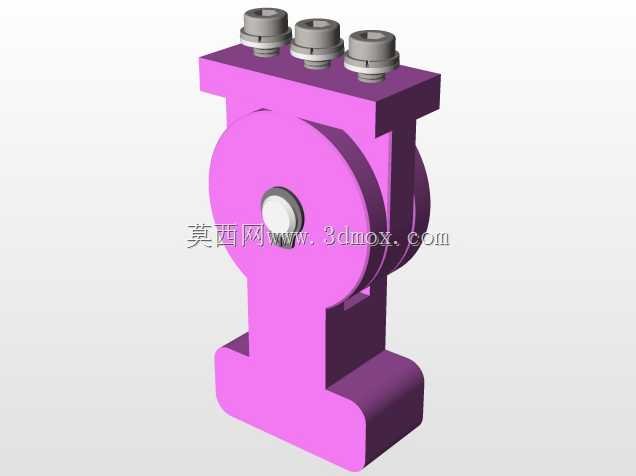

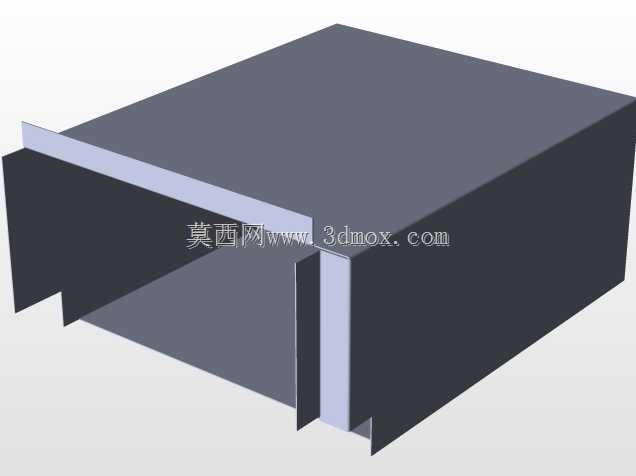

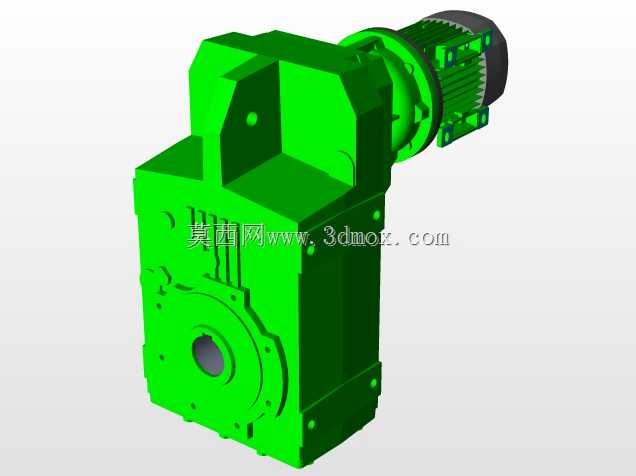

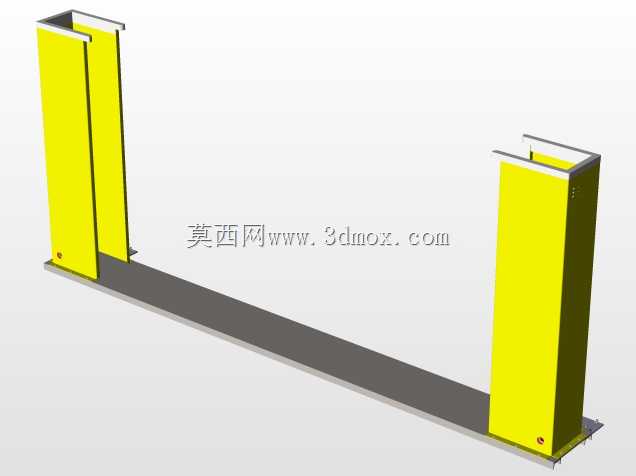

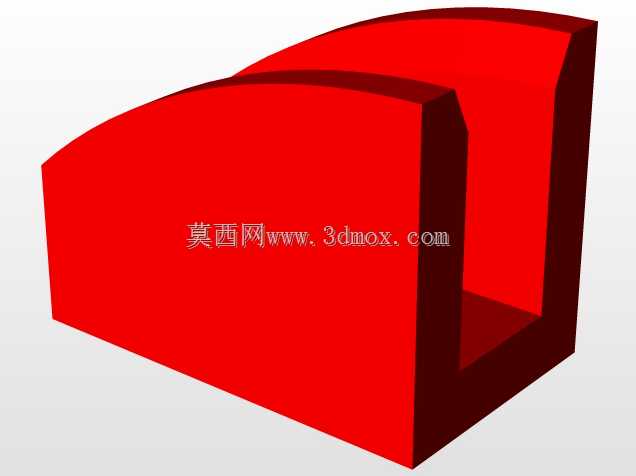

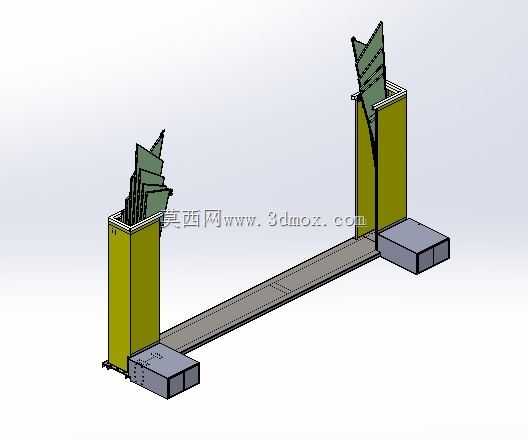

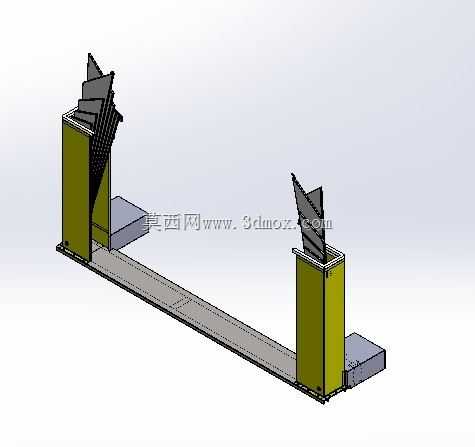

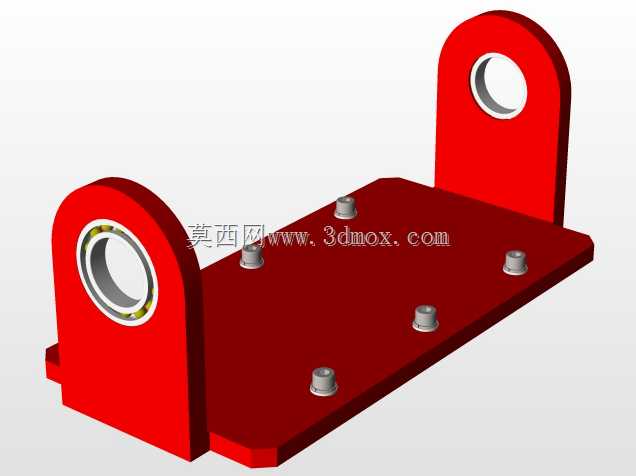

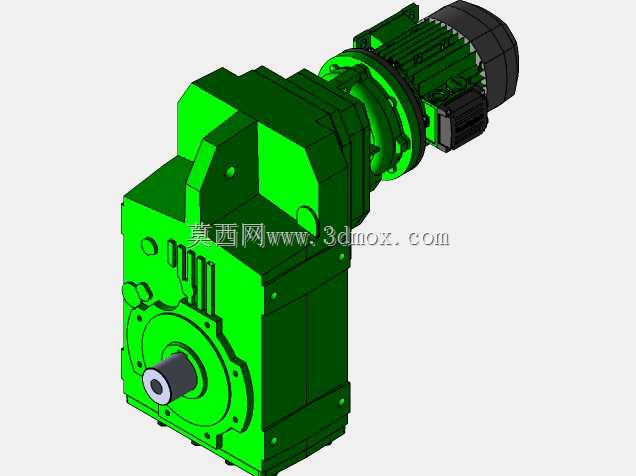

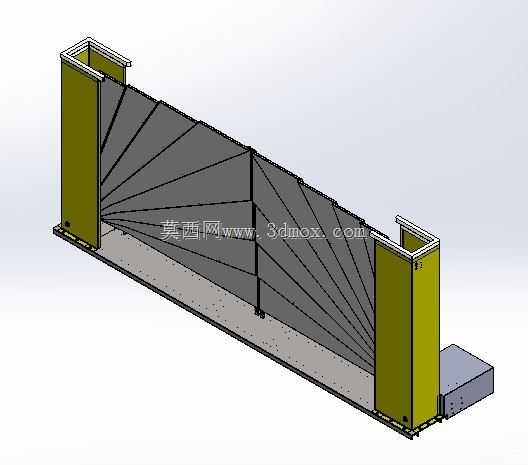

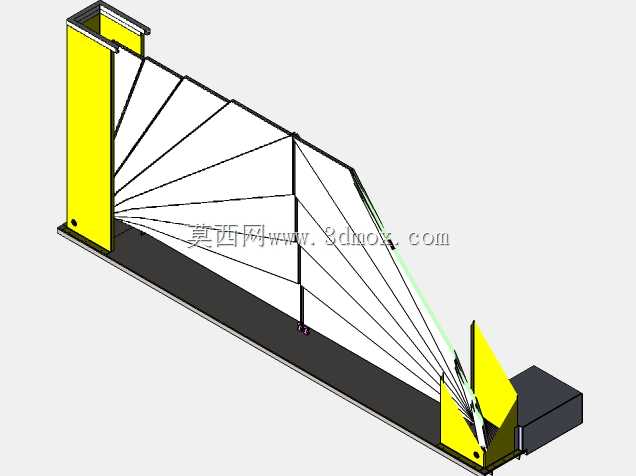

在功能特性设计上，这款叶片采用多段铰接的扇形展开结构，每段叶片之间通过铰接构件连接，配合侧边弧形导向轨道实现顺畅的折叠与展开动作，展开后相邻叶片之间通过密封构件贴合，能够有效阻挡水流渗漏；叶片主体采用框架加蒙皮的组合结构，在保证整体结构强度、抵御迎水面水压冲击的同时，尽可能降低构件自身重量，降低驱动机构的负载，提升启闭动作的响应速度；两侧的支撑立柱作为叶片收拢后的容纳结构，同时承担展开状态下的端部支撑载荷，底部的基座构件直接与土建基础锚固，为整套闸门结构提供稳定的安装基准，抵御水流冲击带来的倾覆力矩。

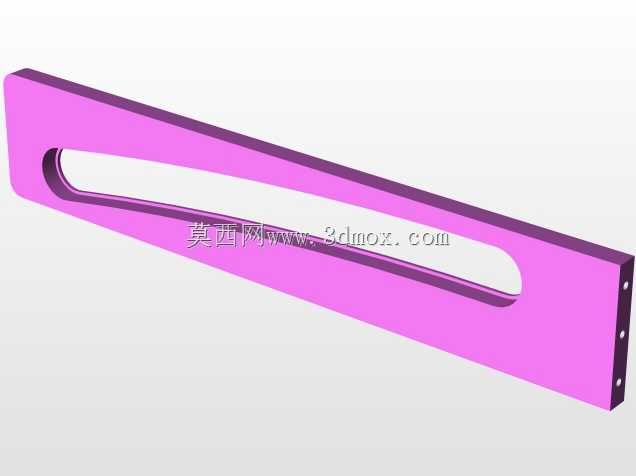

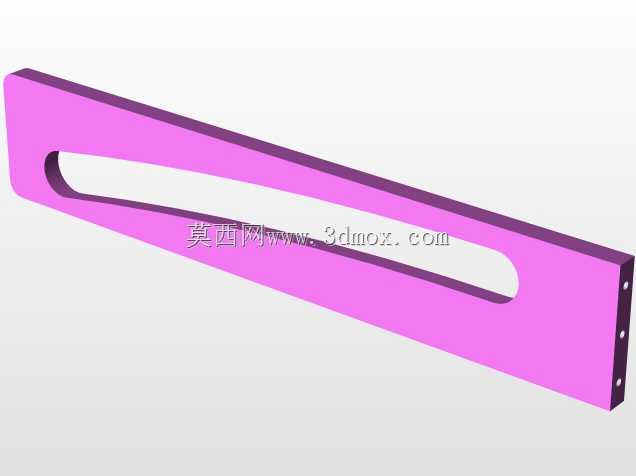

从设计思路层面，这款叶片摒弃了传统整体式平板闸门的结构形式，采用扇形折叠的结构逻辑，将大跨度的挡水面拆分为多块可相对转动的小尺寸叶片单元，在收拢状态下所有叶片可叠合收纳至两侧立柱之间的狭小空间内，完全释放通道的通行或过流空间；结构受力设计上，将迎水面的水压力通过叶片背部的径向肋条传递至两侧支撑立柱与底部基座，避免单片叶片承受过大弯矩出现结构变形，铰接位置的密封结构采用耐水耐磨的弹性材质，在多次折叠展开动作后仍能保持可靠的密封性能，减少日常运维的更换频次。

在外形尺寸与安装边界方面，该叶片展开后形成的挡水面宽度可根据实际通道跨度调整适配，安装时需要在通道两侧预留对应尺寸的立柱安装基坑，底部需要浇筑平整的混凝土基础用于固定底部基座与导向轨道，安装完成后叶片收拢状态下的突出尺寸不占用通道的有效通行宽度，展开过程中叶片沿弧形轨迹运动，运动范围内无其他结构干涉即可保证启闭动作顺畅，适配不同宽度的渠道、地下出入口等安装场景，无需对原有土建结构进行大规模改造即可完成加装作业。
