法兰连接暗杆楔式闸阀工业结构设计

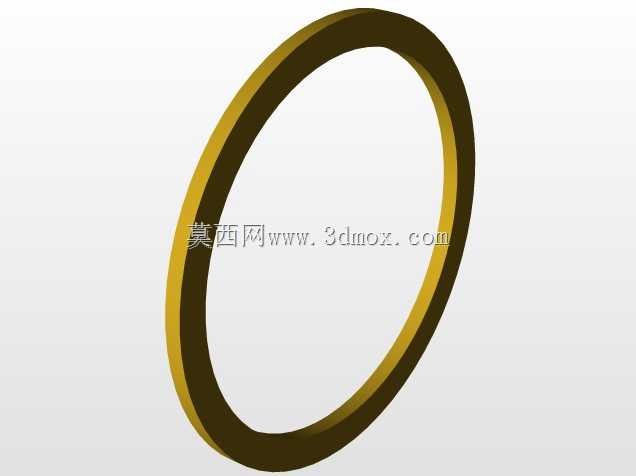

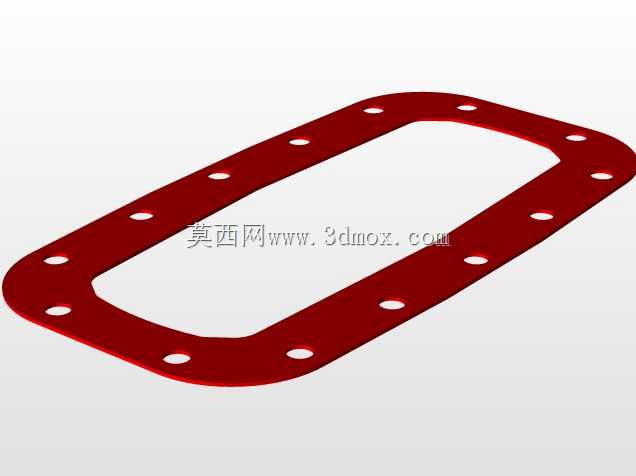

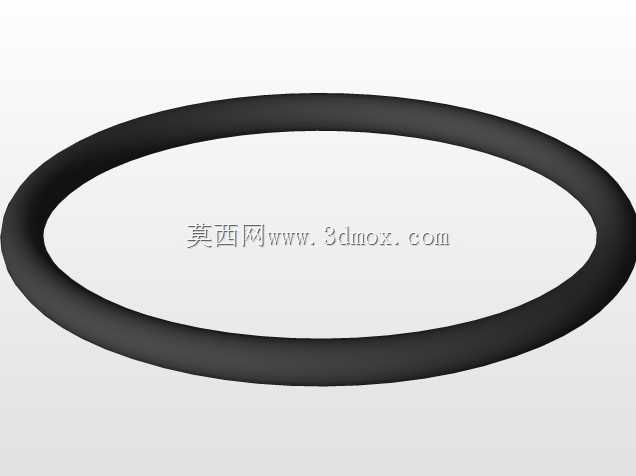

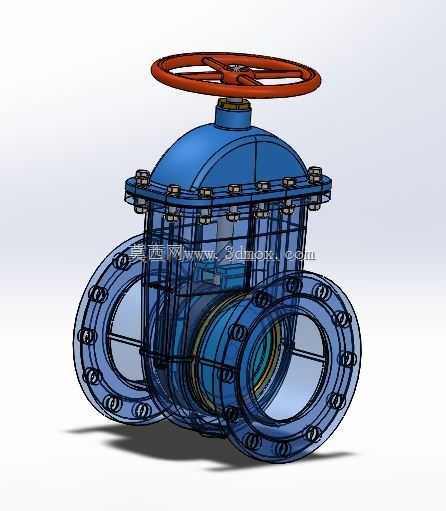

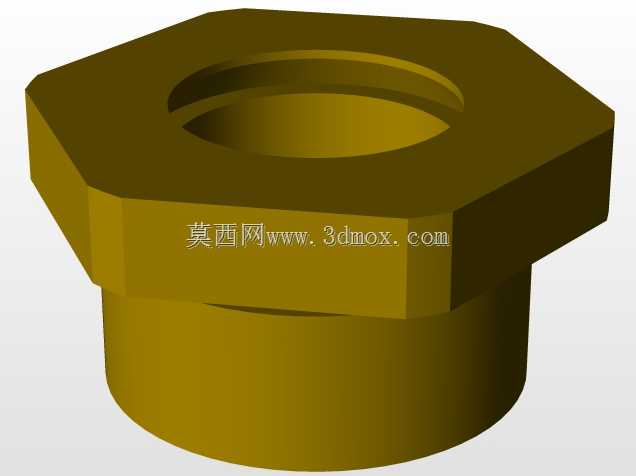

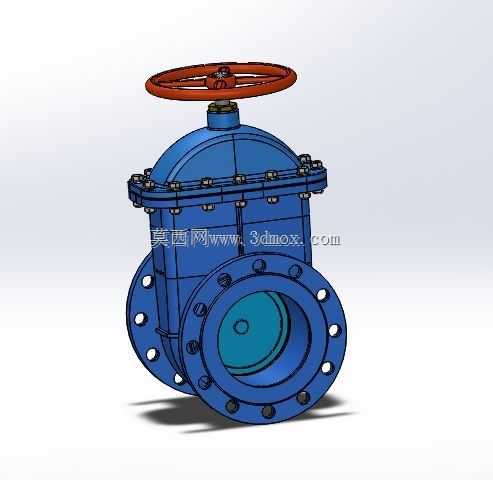

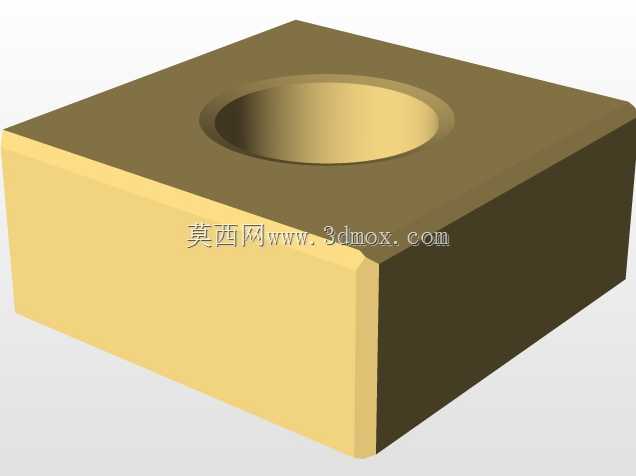

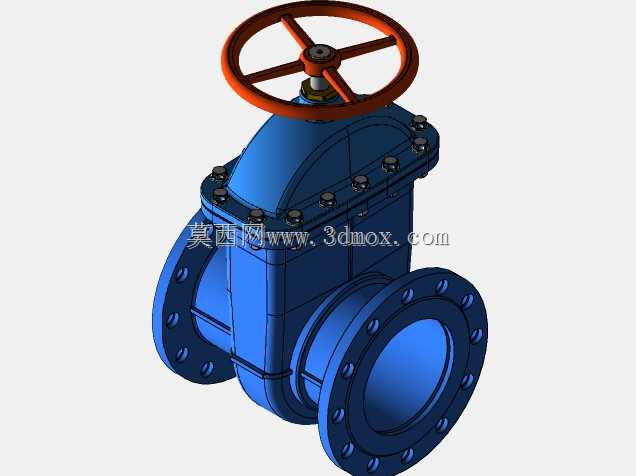

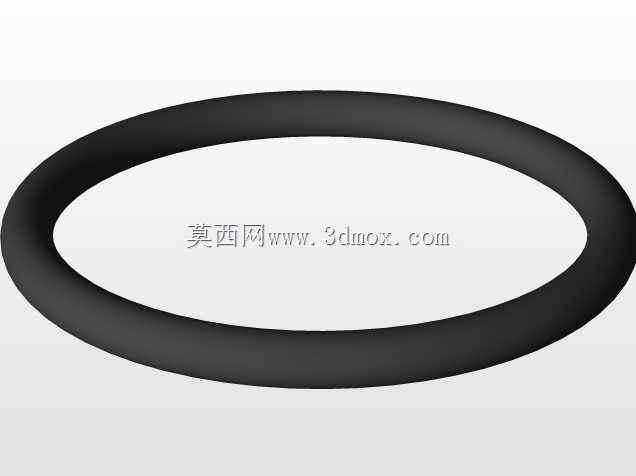

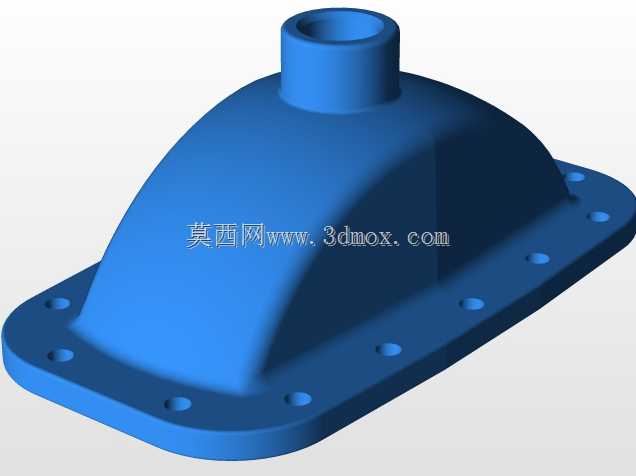

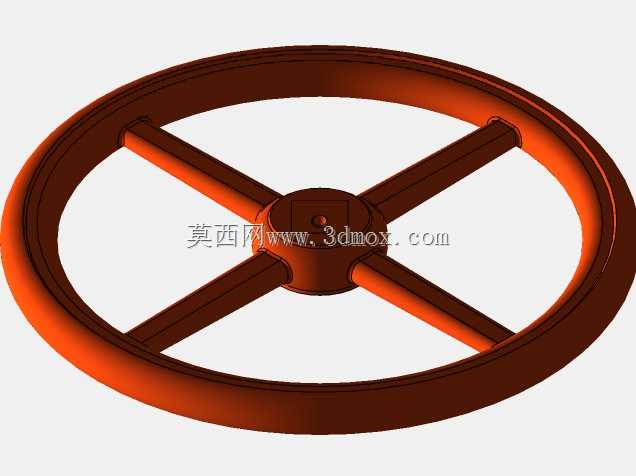

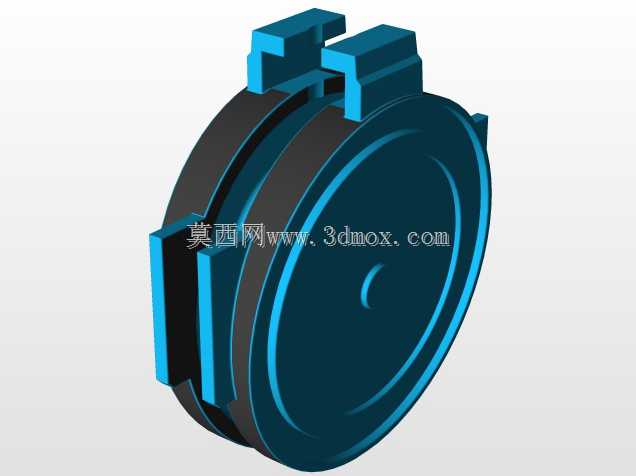

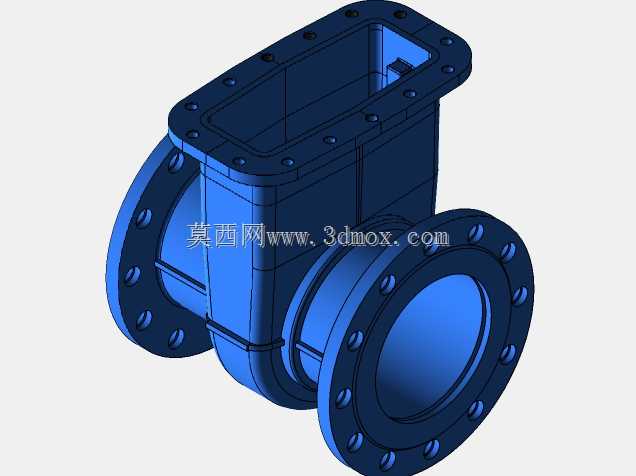

这款闸阀是工业流体输送管路系统中的核心截断类部件，主要应用于石油化工、市政给排水、热力管网、冶金生产等长距离流体输送场景，承担管路通断控制的核心功能，不适用于调节管路介质流量，仅可在完全开启或完全关闭的工况下长期运行，避免半开状态下闸板受介质冲蚀引发密封面磨损泄漏。从功能特性来看，该闸阀采用楔式密封结构，闸板与阀座的密封面呈楔形配合，相比平行密封结构拥有更可靠的密封性能，在低压常温工况下可实现零泄漏截断，适配清水、油品、低腐蚀性流体等多种介质的输送管控；暗杆结构的设计让阀杆仅做旋转运动不做升降动作，阀门整体安装高度不会随启闭状态发生变化，尤其适配安装空间高度受限的地下管廊、管沟等布设场景，同时外露的阀杆部分仅保留手轮操作段，可减少外界粉尘、水汽对阀杆螺纹的侵蚀，提升户外复杂工况下的使用寿命。从设计思路层面，阀体采用整体式铸造结构，中法兰位置通过均布螺栓实现阀盖与阀体的压紧密封，螺栓排布经过受力校核，可保证密封面受力均匀，避免局部应力集中导致的密封失效；两侧连接法兰采用标准法兰盘结构，法兰盘上的螺栓孔沿圆周均布，可直接与同压力等级的标准管路法兰对接，无需额外加工转接件；顶部手轮采用轮辐式结构，操作力臂经过优化，操作人员无需借助额外加力杆即可完成额定压力下的启闭操作，手轮与阀杆的连接位置设置防尘密封结构，可阻挡外界杂质进入阀杆传动部位。从安装边界来看，该闸阀的结构长度、法兰连接尺寸均遵循通用工业管路标准，安装时需保证两侧管路同轴度偏差在允许范围内，避免法兰对接时产生额外应力拉扯阀体；手轮操作侧需预留不小于手轮直径的操作空间，方便日常启闭操作与后期维护检修；阀体底部设置的支撑结构可在大通径管路安装时承担阀体自身重量，避免长期运行中阀体重量拉扯管路法兰引发密封失效。当阀门处于完全开启状态时，闸板完全提升至阀腔内部，流道与管路通径完全一致，介质流经阀门时不会产生额外的流阻，可大幅降低长距离管路输送的动力损耗，同时平直的流道也允许管路清扫装置直接通过，方便长输管线的定期清管作业。
