可折叠液压起重吊运设备结构设计

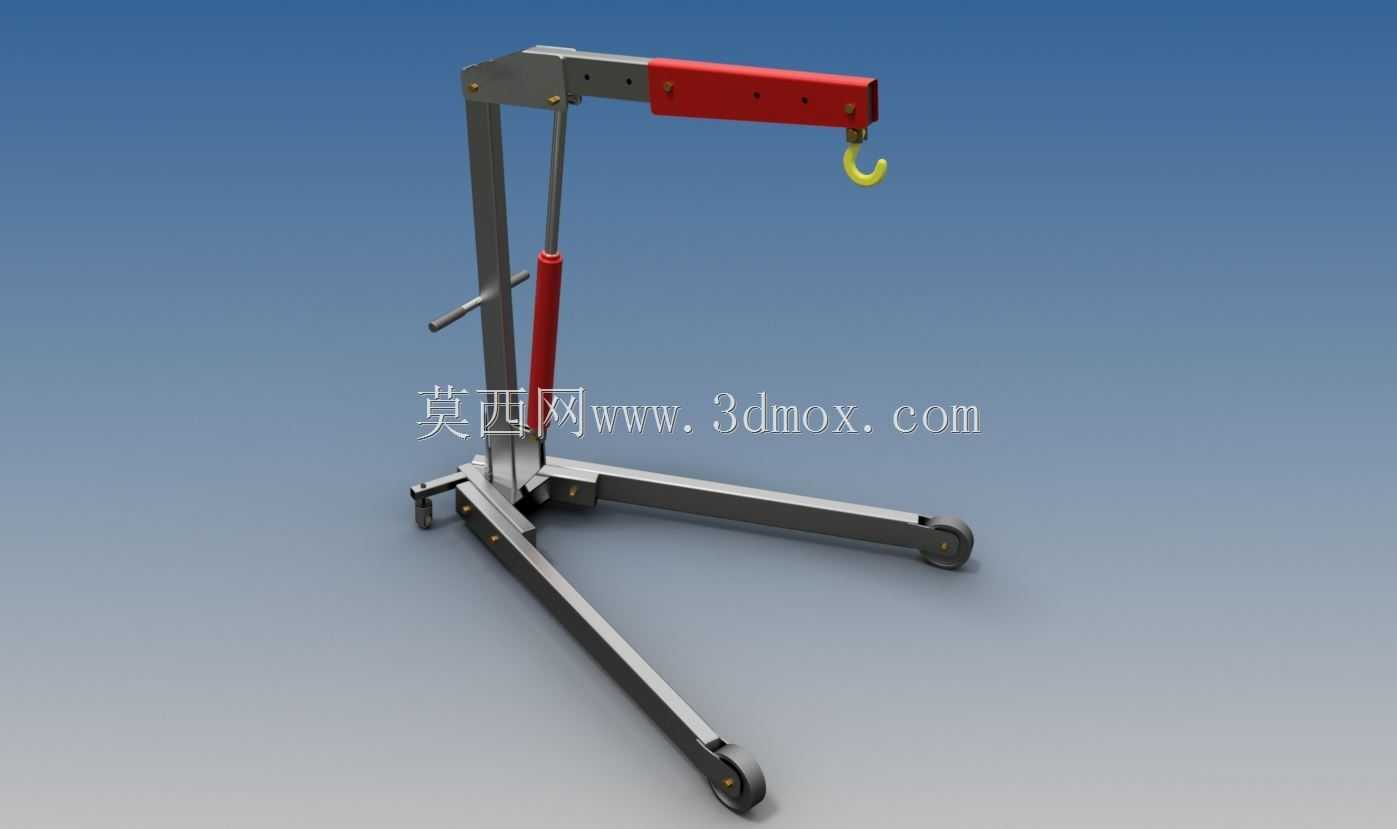

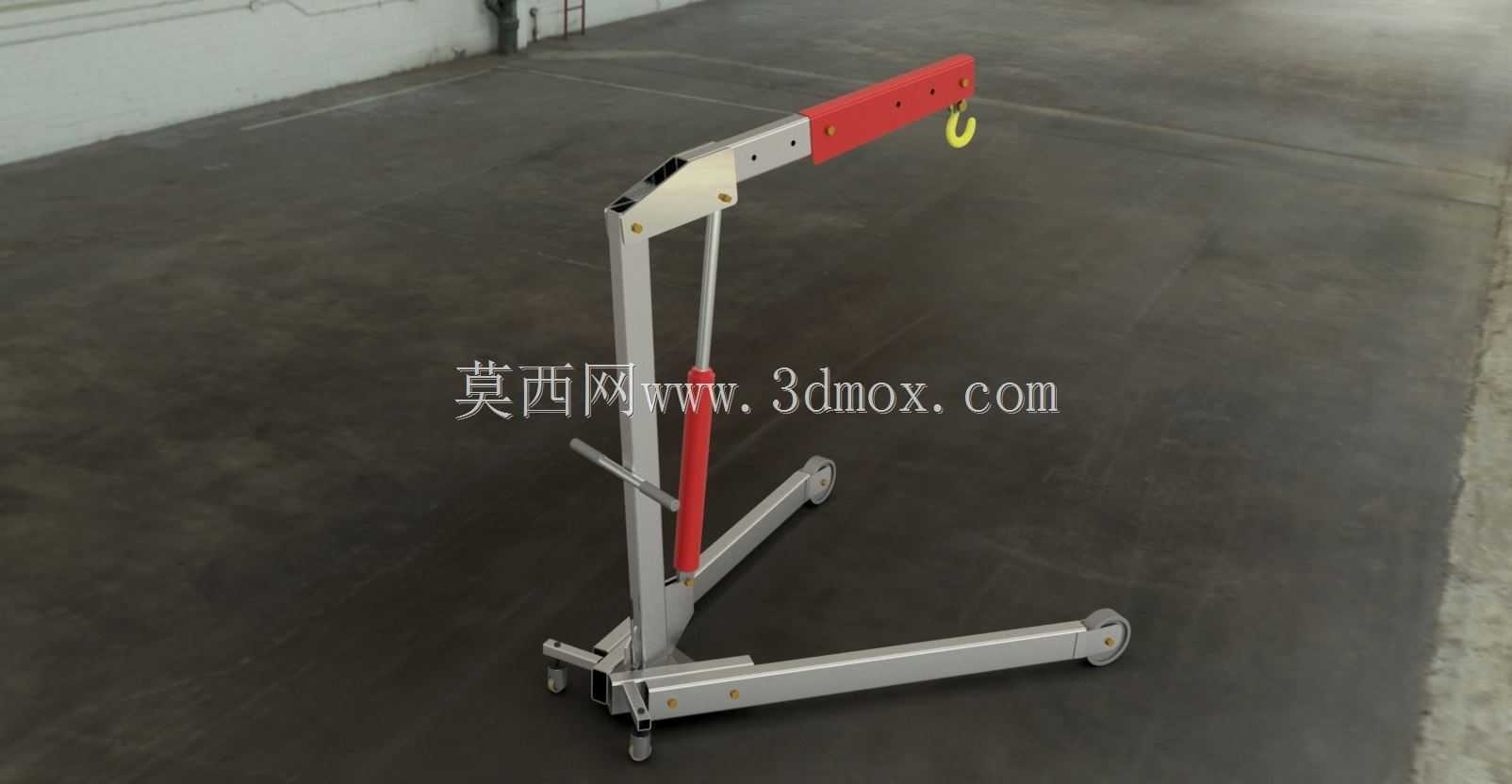

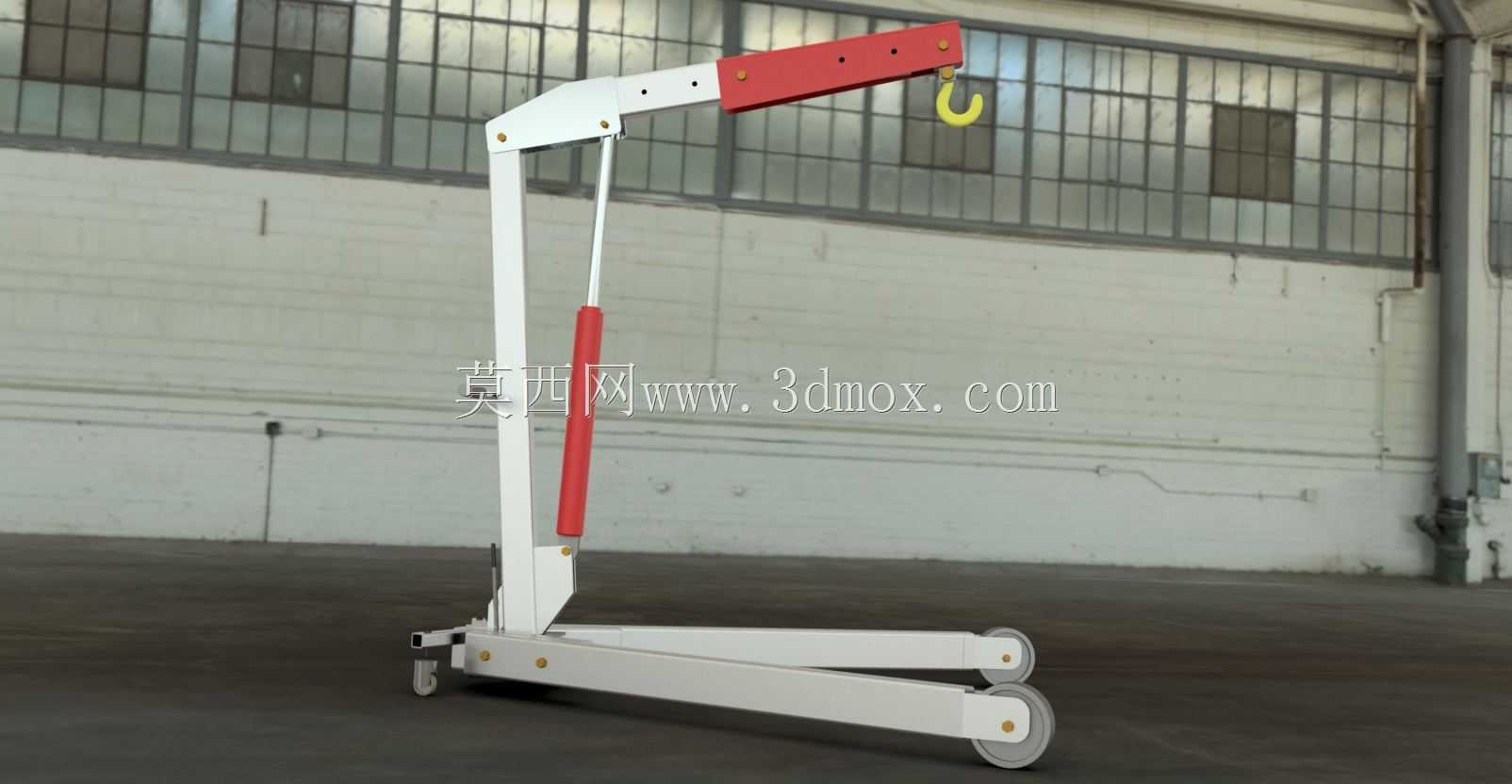

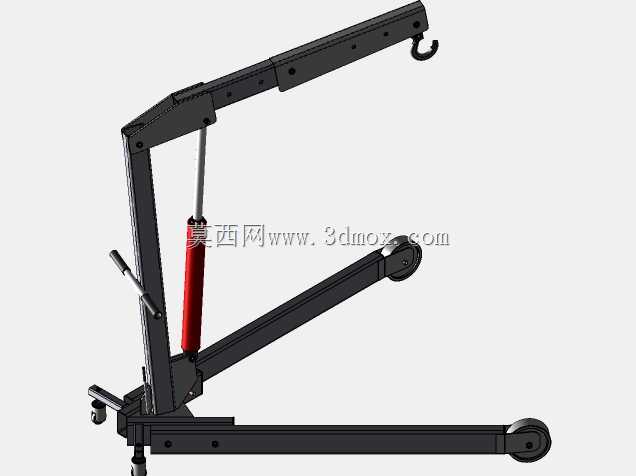

这款可折叠液压起重设备，主要面向小型机加工车间、汽修门店、仓储理货区域的小吨位重物吊运场景，能够在狭窄作业空间内完成发动机总成、重型模具、整箱零部件等重物的短距离移位、设备对位、上下料辅助作业，解决了传统固定式吊机无法灵活转场、大尺寸悬臂吊难以在局促工位部署的痛点。设备整体采用可折叠式框架结构设计，主支撑臂采用分段铰接结构，非作业状态下可将横向悬臂、底部支撑腿沿铰接轴折叠收拢，收拢后整体占用空间不足展开状态的三分之一，能够轻松推入工具柜下方、车间过道侧边等闲置区域存放，也可放入普通货运车辆后备箱实现跨区域转场作业，适配多工位流动作业的使用需求。底部支撑框架采用前窄后宽的C型开口布局，前端两个带刹车万向脚轮、后端两个定向脚轮的配置，既保证了吊运作业时的支撑稳定性，也能让设备轻松卡入货台、设备基座周边，让吊点尽可能靠近重物重心，减少吊运过程中的偏载晃动风险。起重执行单元采用集成式手动液压驱动结构，液压油缸沿主支撑立柱内侧布置，搭配手动压杆实现悬臂的平稳起升，液压回路自带止回锁止结构，起升过程中可在任意行程位置悬停锁止，不会出现负载下滑的安全隐患，泄压释放手柄设置在主立柱侧方，操作人员单手即可完成负载的平稳下降操作，下降速度可通过手柄按压力度无级调节，避免重物快速下坠造成磕碰损伤。悬臂部分采用可伸缩式方管套接结构，可根据重物的实际吊点位置调整悬臂伸出长度，末端配置标准起重吊钩与防脱卡扣，防止吊运过程中吊索滑脱。设计过程中充分考虑了手动操作的人机工程学，液压压杆的操作高度设置在普通人腰部位置，操作人员无需大幅弯腰或抬手即可完成压动起升操作，底部脚轮的转动阻尼经过调校，空载推移时顺滑无卡滞，负载状态下也不会出现溜车问题。设备展开后底部支撑跨距可覆盖1.2米见方的作业范围，最大起升高度可满足普通车间1.5米以内的吊运对位需求，折叠后整体外形尺寸可适配普通民用电梯的进出要求，无需拆解即可完成不同楼层间的转运，无需外接电源或气源，纯手动液压驱动的形式也让设备可在无供电的野外作业、应急抢修场景下正常使用。整体框架采用高强度矩形钢管焊接成型，铰接位置配置耐磨衬套，长期使用也不会出现铰接松旷导致的精度下降问题，所有受力焊缝均做满焊处理，表面做喷塑防锈处理，能够适应车间内油污、潮湿的复杂作业环境。
