三角座式起重吊钩滑轮组结构设计

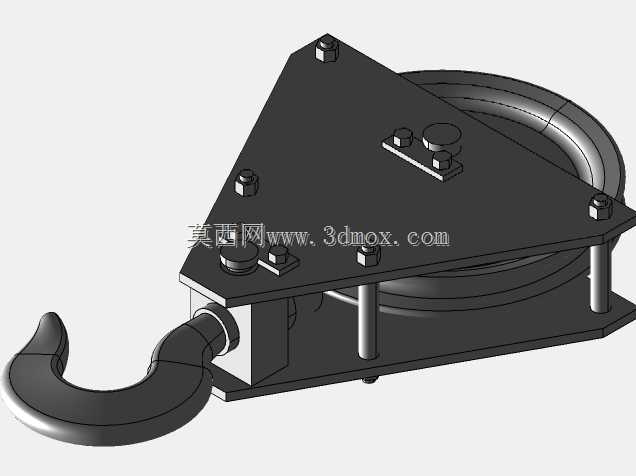

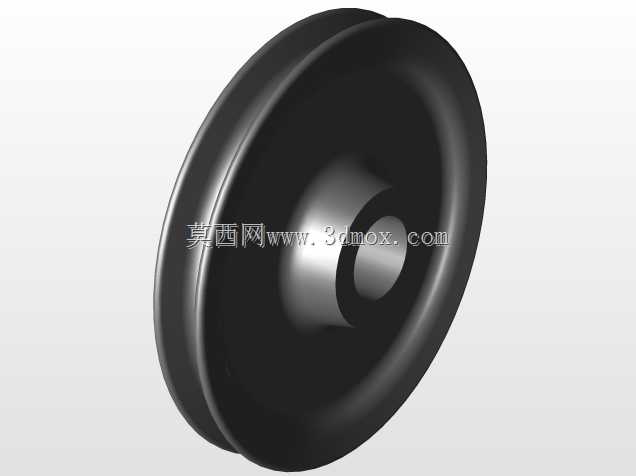

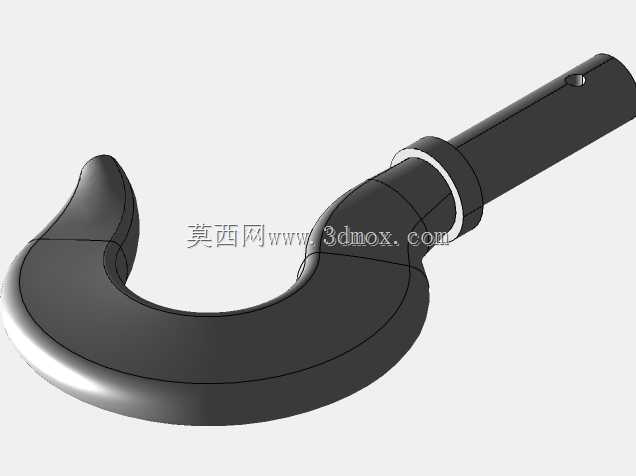

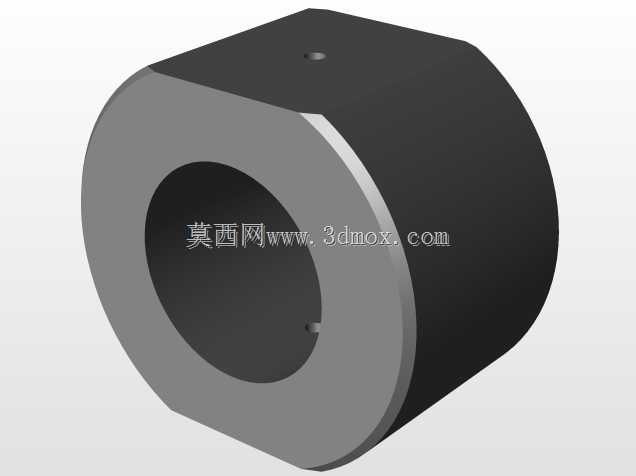

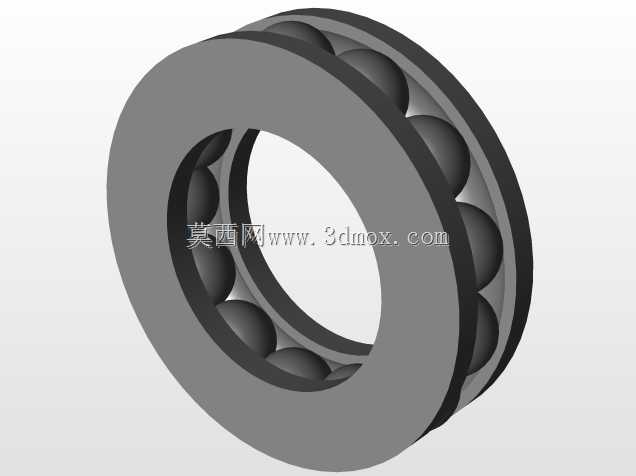

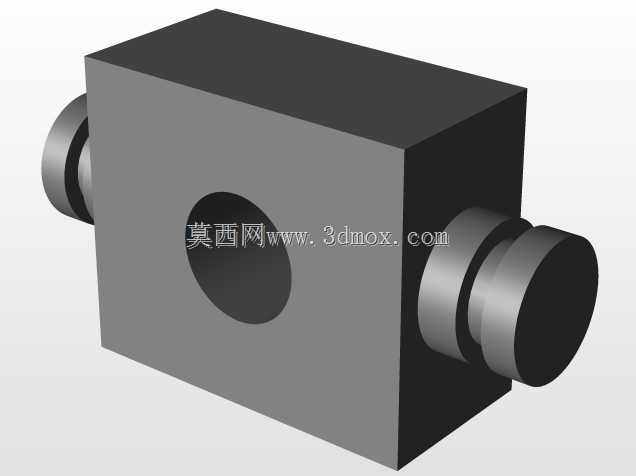

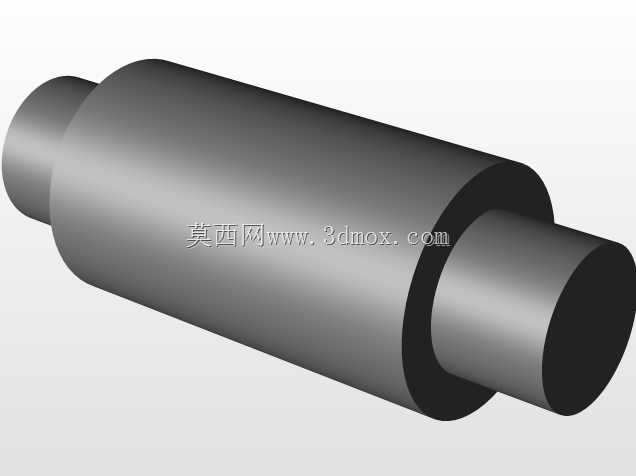

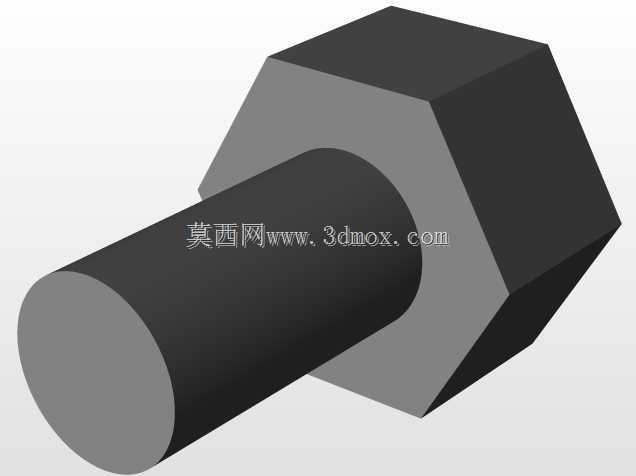

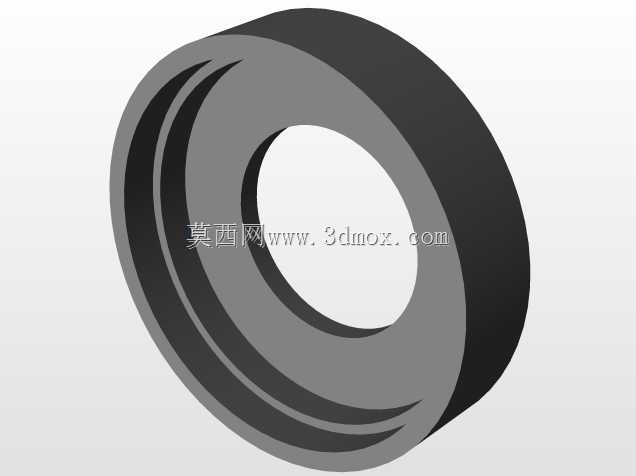

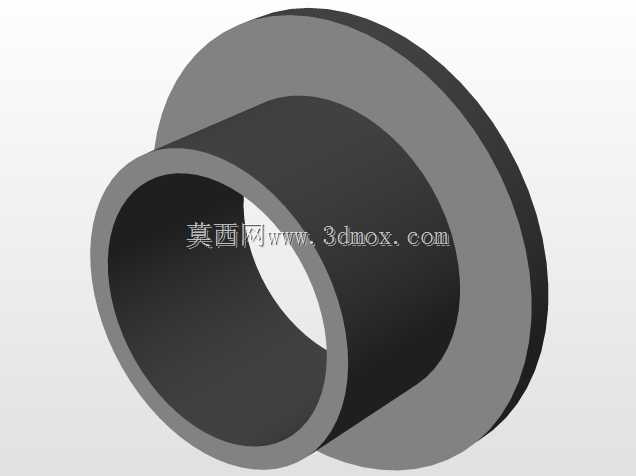

该吊钩总成是起重作业场景中直接承接吊重载荷的核心执行部件，广泛应用在车间桥式起重机、门式起重机、工程履带吊、港口固定吊等各类起重设备的起升机构末端，是连接起升钢丝绳与被吊重物的关键受力构件，承担着载荷传递、吊点转向、重物垂吊定位的核心作用，直接决定起重作业的载荷承载安全性与吊装作业稳定性。从功能设计来看，该总成采用三角式上安装座结构，相比传统圆形吊座，三角布局的三个固定点位能够形成更稳定的支撑面，在承受偏载载荷时可将应力均匀分散到三个连接点位，避免单点应力集中导致的座体变形或连接失效；座体下方集成了定滑轮组结构，滑轮外圈设置全包式防护挡边，能够防止钢丝绳在受力偏摆时从滑轮绳槽中脱出，同时滑轮与座体之间采用销轴式转动连接，转动阻力小，可随钢丝绳的收放动作灵活转动，减少钢丝绳与绳槽之间的滑动磨损，延长钢丝绳使用寿命。总成下部的吊钩采用大曲率钩头设计，钩身截面为渐变椭圆结构，在钩颈受力最大位置做了截面加厚处理，钩尖位置设置防脱挡边结构，可配合防脱卡板使用，避免吊装过程中吊索具从钩口滑出引发安全事故；吊钩与上部滑轮架之间采用推力轴承连接，可在吊重状态下实现360度水平回转，方便作业人员调整被吊重物的朝向，无需反复挪动起升机构位置即可完成重物对位，大幅提升吊装作业的操作便捷性。从安装边界来看，该总成的三角安装座三个角点预留了标准螺栓连接孔，可直接与起重机的起升小车架或者吊具上架通过高强度螺栓紧固连接，安装时需保证三个连接点位的接触面贴合度不低于90%，避免出现局部悬空导致连接螺栓受剪断裂；整体结构的外形轮廓紧凑，上部三角座的外接圆尺寸适配中小吨位起升机构的安装空间，下部吊钩的回转半径经过优化，在保证钩头承重能力的前提下尽可能缩小回转占用空间，避免在狭小车间作业时与周边设备、厂房立柱发生碰撞。设计过程中针对各受力部件做了载荷路径优化，所有受力焊缝均采用全熔透焊接工艺，销轴连接位置均设置润滑注油通道，可定期加注润滑脂降低转动副磨损，整体结构兼顾了承载强度、操作灵活性与维护便捷性，能够满足常规工业场景下的频繁吊装作业需求。
