透明结构展示手轮驱动法兰截止阀

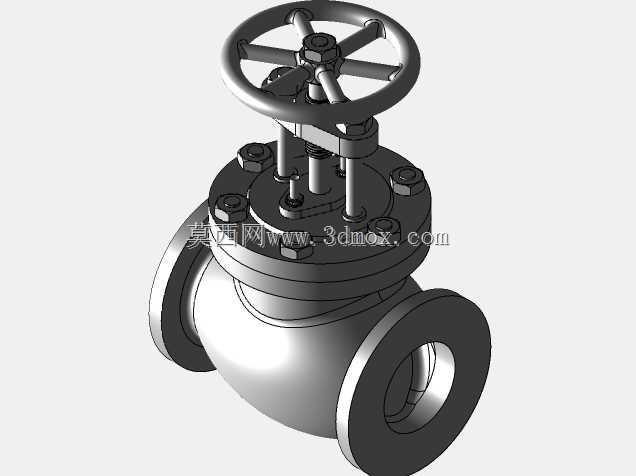

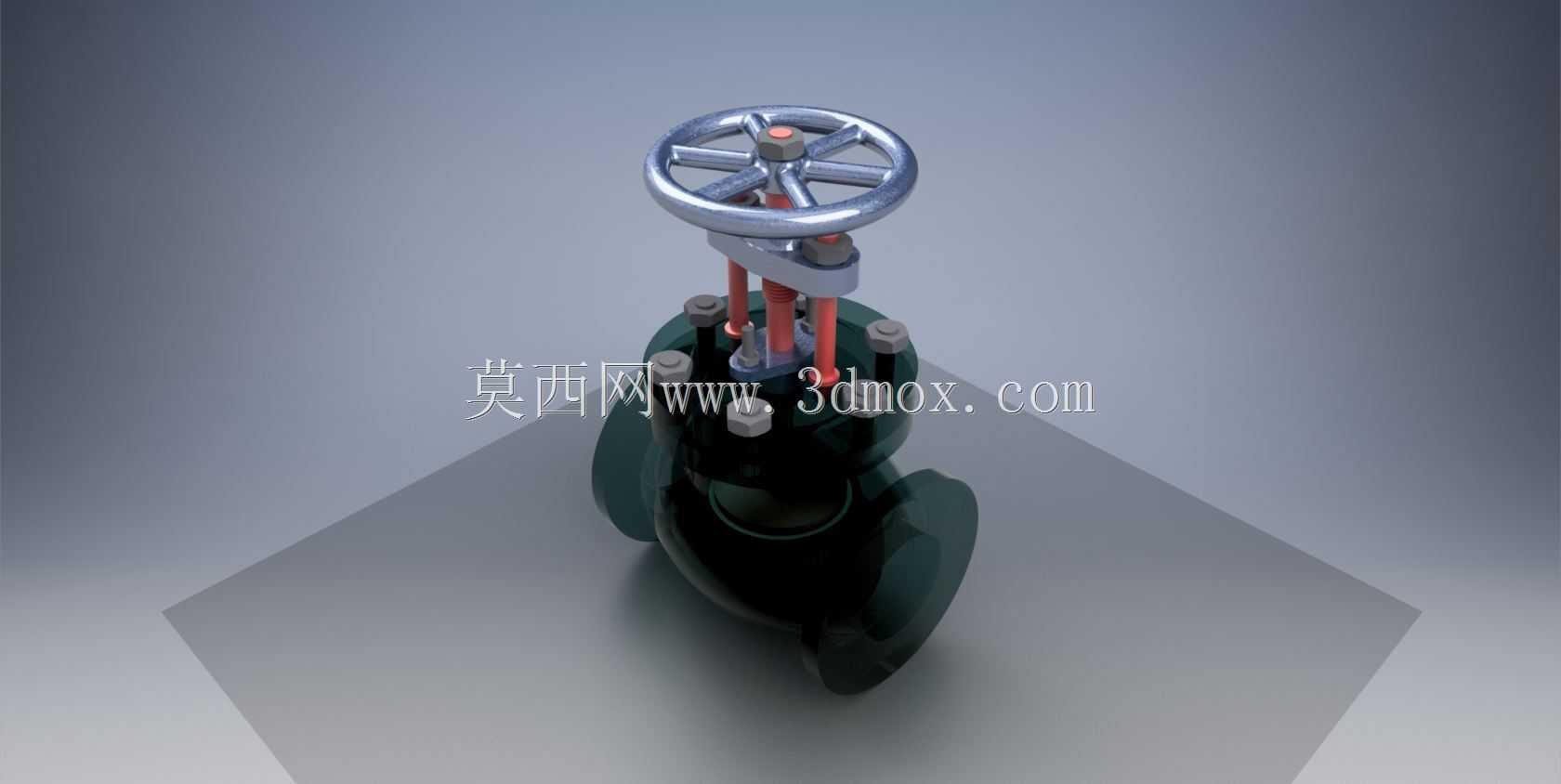

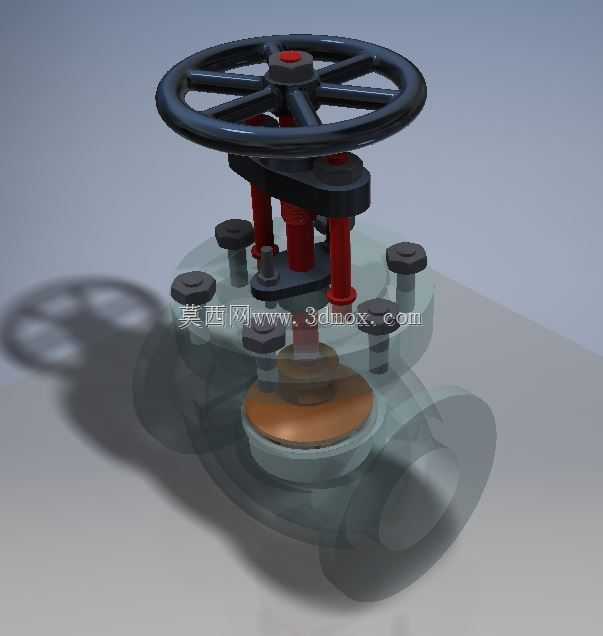

这款截止阀是工业流体管路系统中的核心控制部件，广泛应用于石油化工、市政供水、暖通循环、火电发电、制药纯化水等多行业的管路布设场景中，主要承担管路介质的通断控制、流量精准调节、管路检修段截流隔离的核心作用，可适配清水、油品、低压蒸汽、弱腐蚀性化工介质等多种常见流体介质的输送管控需求。从功能特性来看，这款截止阀采用手轮驱动的明杆结构设计，操作时转动顶部手轮即可带动阀杆做垂直升降运动，进而带动底部阀瓣完成与阀座的贴合密封或分离动作，相比暗杆结构，明杆设计可直观通过阀杆伸出高度判断阀门的当前开度，便于现场运维人员快速掌握管路通断状态；阀瓣与阀座采用密封面贴合设计，密封性能可靠，调节精度较高，可根据手轮转动圈数精准控制介质过流面积，实现管路流量的线性调节，同时阀门流道采用低阻设计，可有效降低介质流经时的压损，减少管路系统的输送能耗。在设计思路上，这款模型采用半透明壳体的展示形式，将内部的阀杆传动结构、阀瓣启闭组件、螺栓紧固结构、密封填充结构完整呈现，既还原了实物产品的装配逻辑，也清晰展示了阀门启闭时的内部动作原理：手轮的旋转力矩通过阀杆梯形螺纹转化为阀瓣的直线升降动力，阀杆周围的密封填料可避免介质从阀杆配合间隙泄漏，阀体与阀盖之间通过多组螺栓紧固配合密封垫片实现腔体密封，各部件的装配公差、配合间隙均参考工业级截止阀的实际生产标准设计，可直观呈现产品的结构合理性。从外形尺寸与安装边界来看，这款截止阀为法兰连接形式，两端法兰的螺栓孔位、法兰间距、中心高度均遵循通用管路法兰的安装标准，手轮的外径尺寸适配单人手动操作的施力需求，无需额外辅助工具即可完成启闭操作，阀门整体的安装高度、轴向长度均预留了足够的管路安装操作空间，可直接适配同通径的工业管路布设需求，安装时仅需将两端法兰与管路法兰对齐，加装密封垫片后锁紧螺栓即可完成固定，后期维护时仅需拆卸阀盖螺栓即可更换内部密封件与阀瓣组件，运维便捷性较强。
