法兰连接手动球形截止阀结构设计

这款手动法兰式截止阀是工业流体管路系统中应用极为广泛的截断类控制部件，主要承担管路内介质的通断调控功能，可适配净水输送、暖通循环、低压化工流体、普通工业给排水等多种民用与工业管路场景，在城镇供水管网、厂区工艺管线、楼宇暖通系统中都能见到这类结构的阀门身影，它依靠阀瓣沿阀座中心线的升降动作实现通路的启闭，相比闸阀具备更可靠的密封性能，调节行程更短，适合需要频繁截断或微调管路流量的工况，能够有效避免管路介质倒流、超压输送等问题，保障管路系统运行的稳定性与安全性。

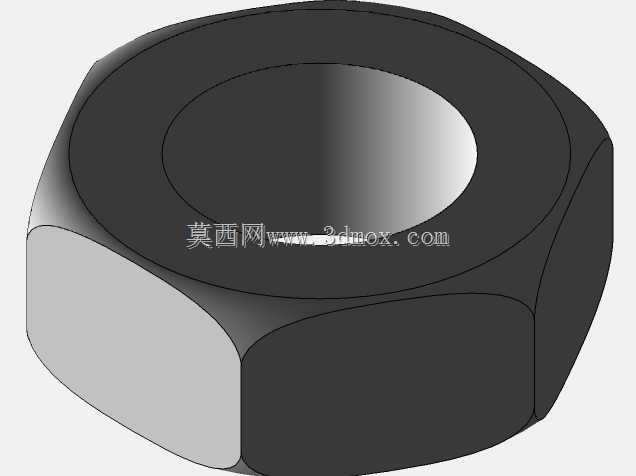

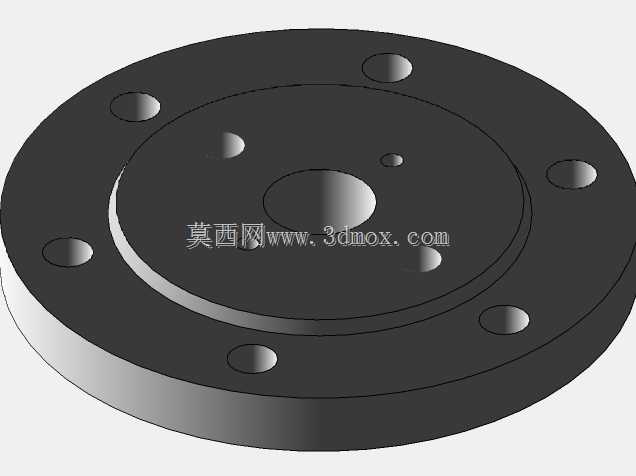

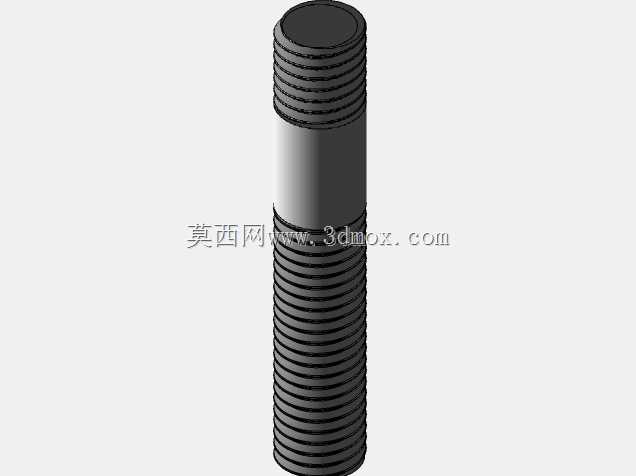

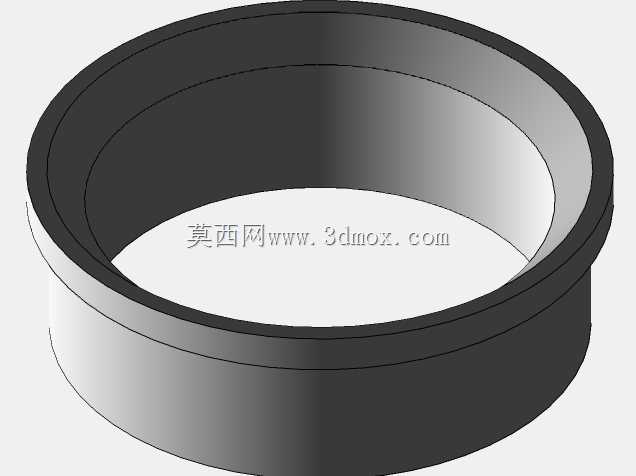

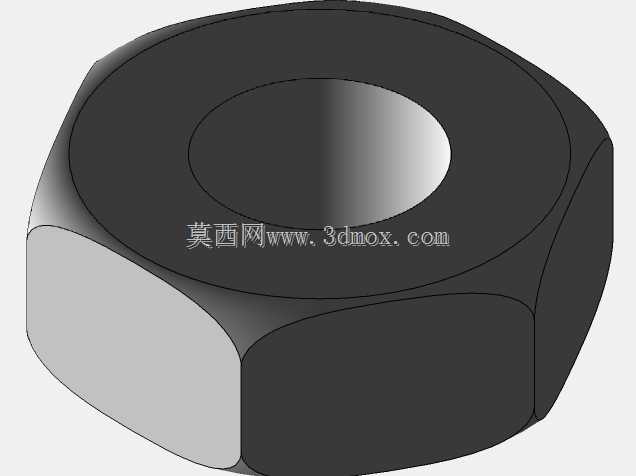

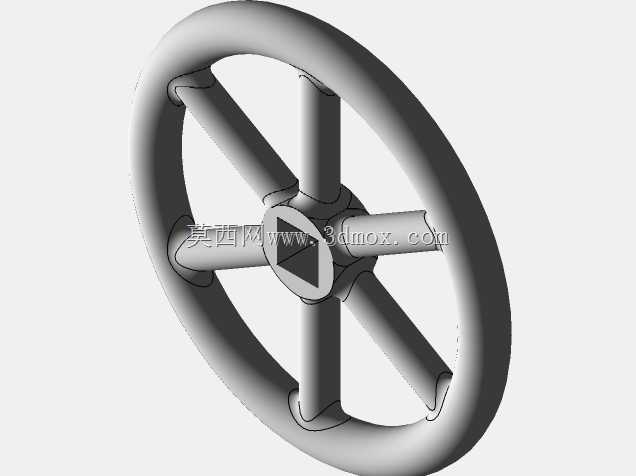

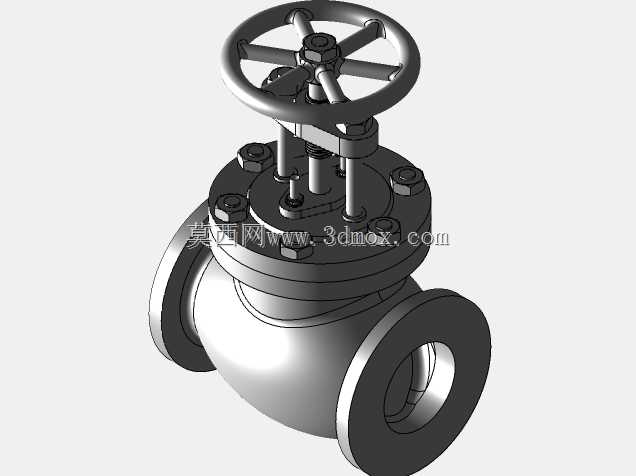

从功能特性来看，这款截止阀采用手轮驱动的结构设计，顶部的轮辐式手轮通过阀杆带动内部阀瓣做垂直升降运动，操作时无需过大的转动力矩，普通运维人员徒手即可完成启闭操作，手轮的轮辐结构做了圆弧过渡处理，长时间操作也不易产生硌手的问题；中法兰部分采用多组螺栓紧固连接，搭配密封垫片实现阀腔的密封，能够承受常规工况下的管路压力，避免介质从阀盖结合处渗漏；进出口两端采用法兰连接结构，法兰盘上预留了均匀分布的螺栓孔，安装时可与同通径的管路法兰直接对接，适配常规的法兰安装标准，安装对位便捷，后期拆卸维护也十分方便，无需对整段管路进行大规模拆解即可完成阀芯密封件的更换。

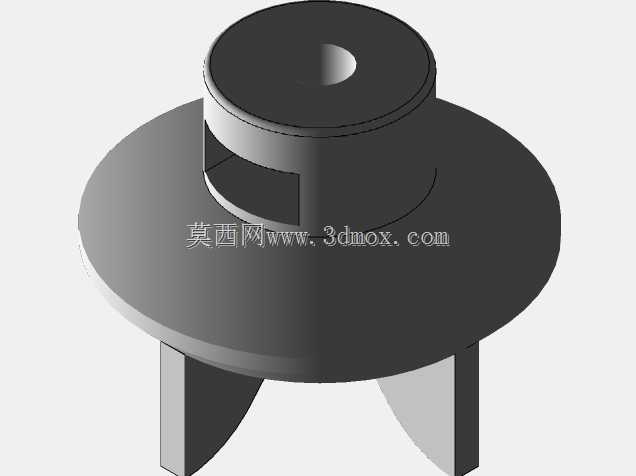

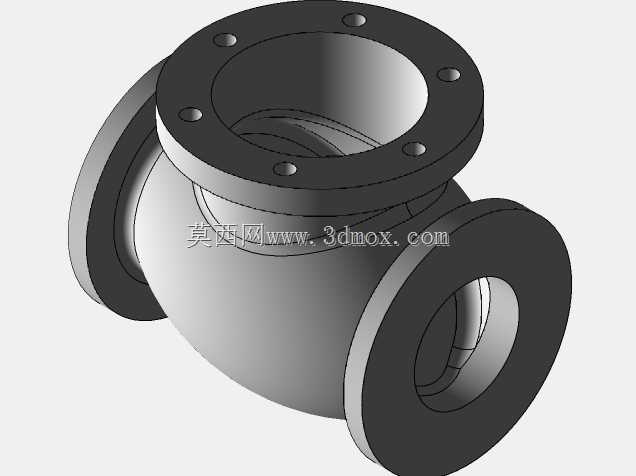

在设计思路上，这款阀门采用了经典的下进上出流道结构，介质从阀体一侧的法兰入口进入阀腔，绕过阀瓣下方的导流腔后从另一侧法兰出口流出，这种流道设计能够让介质压力在阀瓣下方形成一定的承托力，降低阀门启闭时的操作力矩，同时在阀门关闭状态下，介质压力能够辅助阀瓣压紧阀座密封面，提升密封的可靠性；阀体采用流线型的球形腔体设计，相比直角式阀体能够有效降低介质在阀腔内的流动阻力，减少管路的压力损失，同时球形腔体的结构强度更高，能够承受更高的管路压力，不易出现腔体变形开裂的问题；阀杆部分采用了明杆结构设计，阀杆的升降行程可以直观反映阀门的启闭状态，运维人员在现场无需额外加装开度指示装置，即可快速判断阀门的开关程度，方便日常巡检与操作。

从安装边界来看，这款阀门的整体结构紧凑，手轮顶部到阀体底部的高度、两端法兰端面的间距都适配常规工业管路的安装空间要求，安装时需要注意按照阀体上标注的介质流向箭头对位，避免反向安装导致阀门密封性能下降、操作力矩增大；手轮的操作空间预留充足，安装时无需在阀门上方预留过大的操作空间，即可完成手轮的全行程转动；法兰连接面的粗糙度、螺栓孔的位置度都符合通用管路安装标准，能够直接适配同压力等级、同通径的标准法兰配件，无需额外定制转接件，能够有效降低管路安装的成本与施工周期。
