摇臂式台钻工业设备结构设计

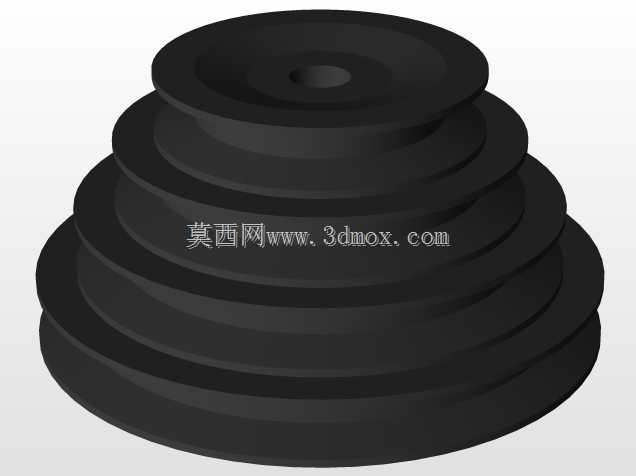

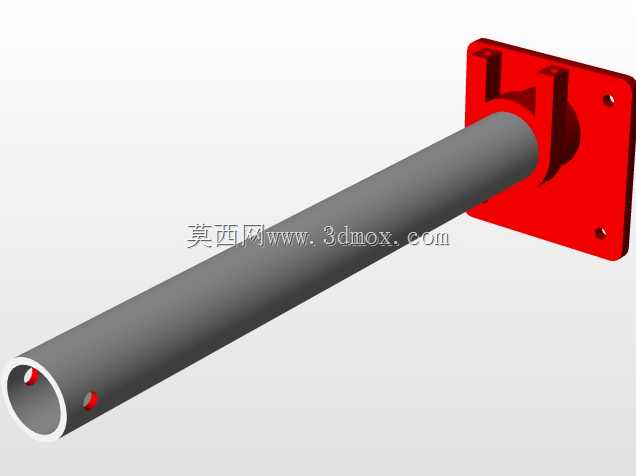

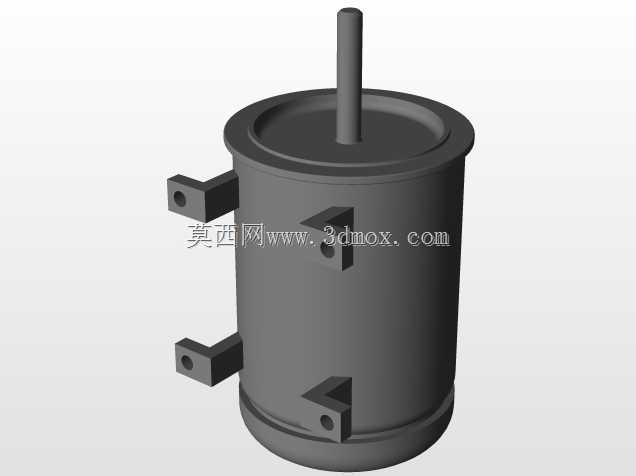

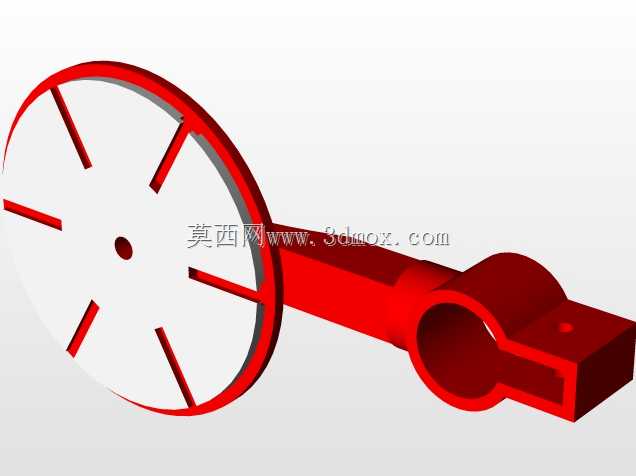

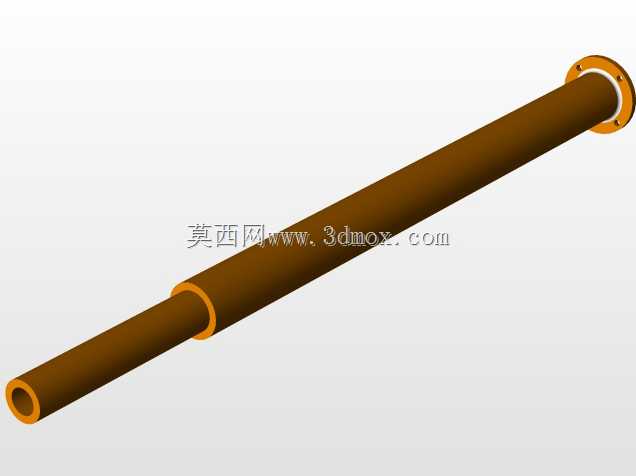

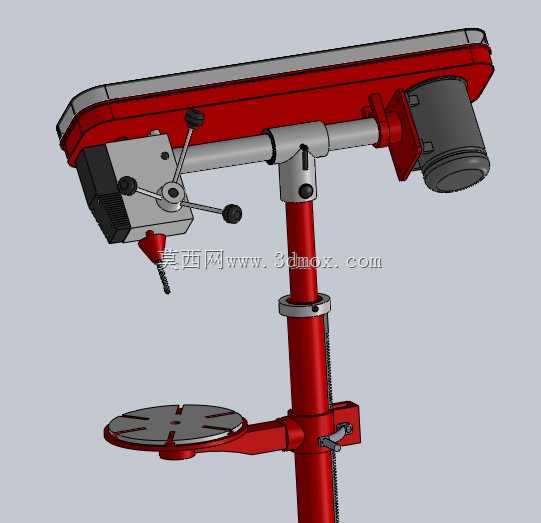

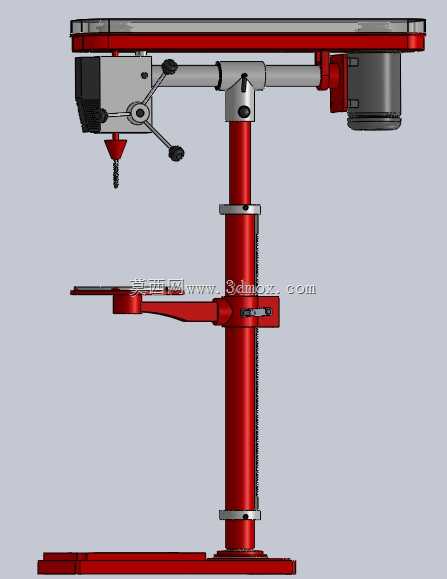

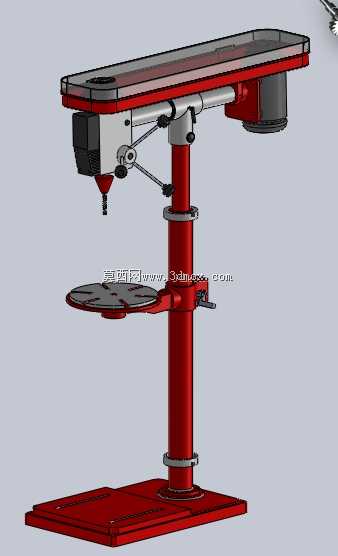

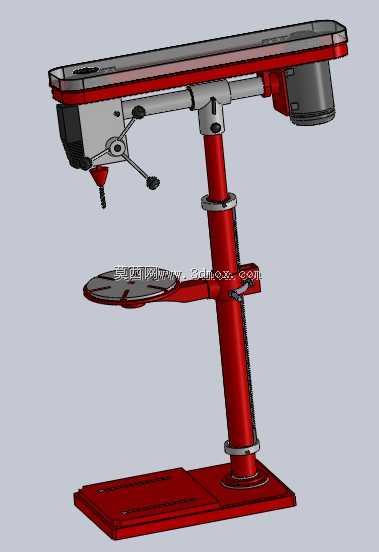

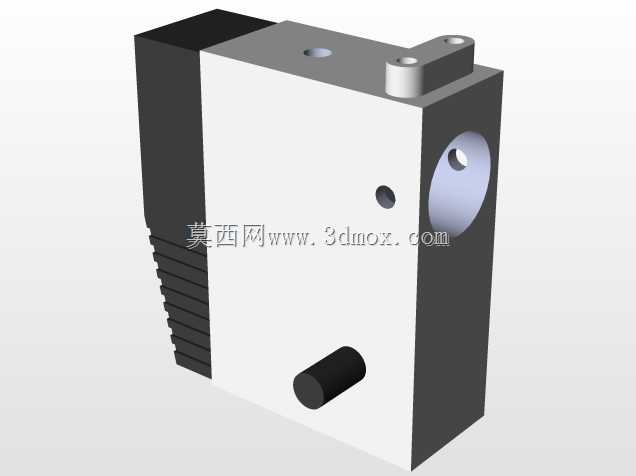

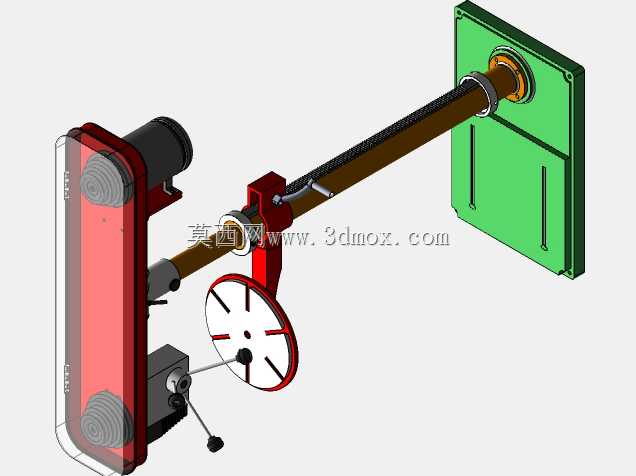

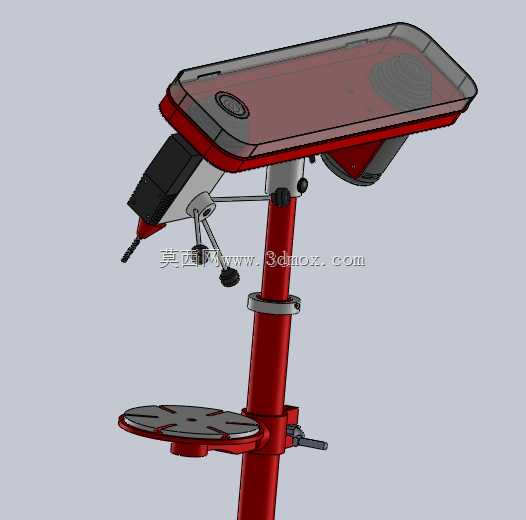

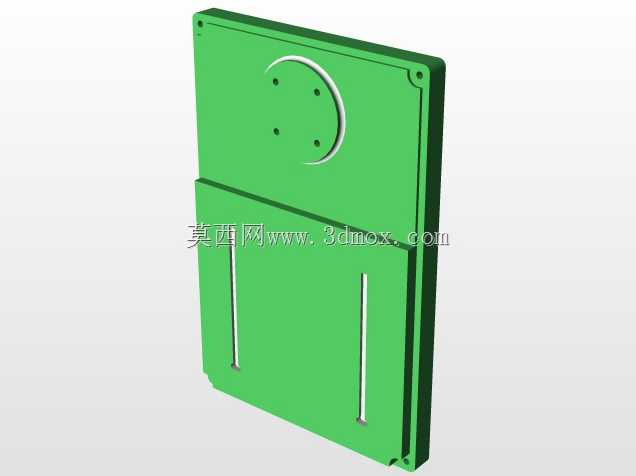

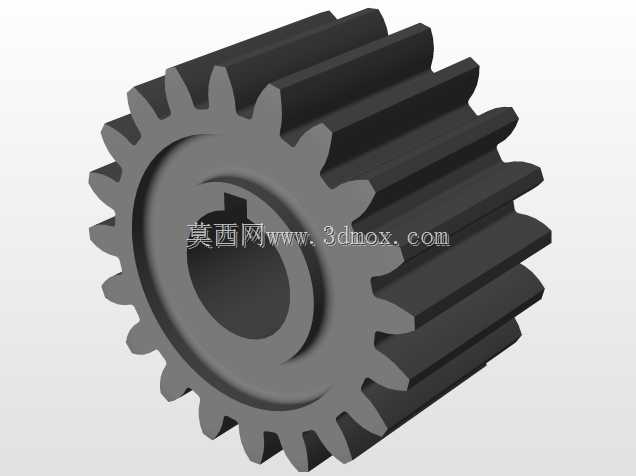

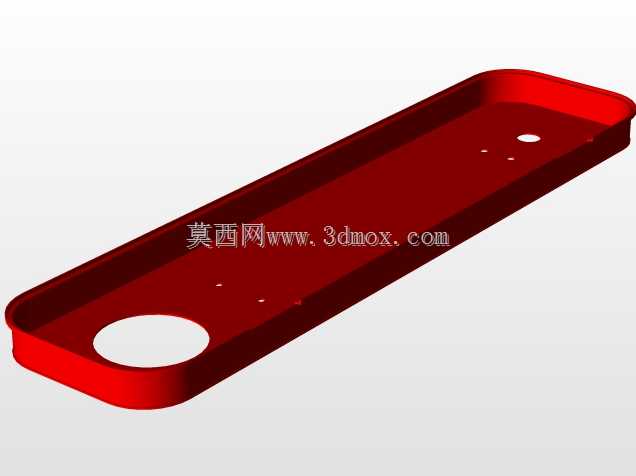

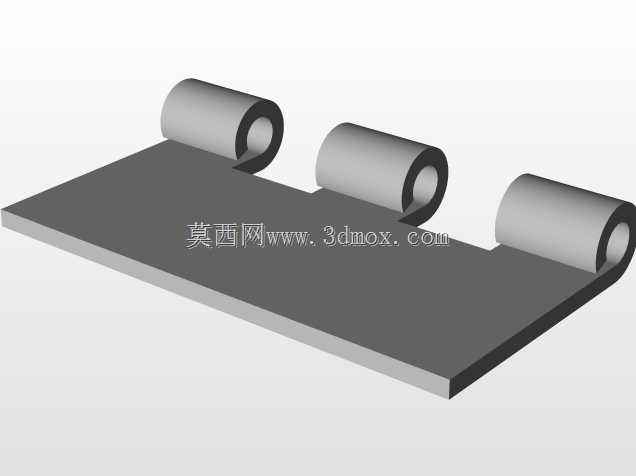

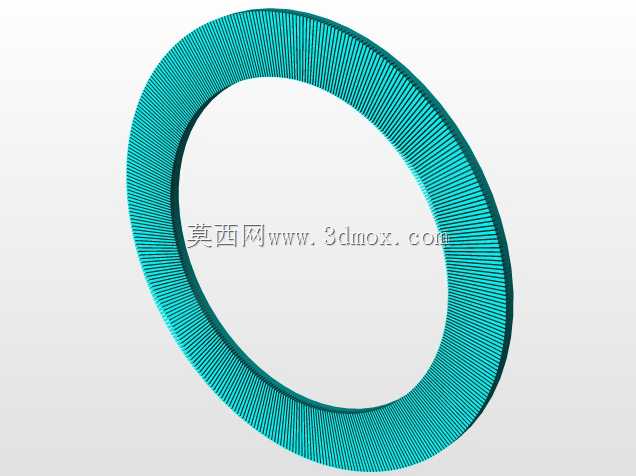

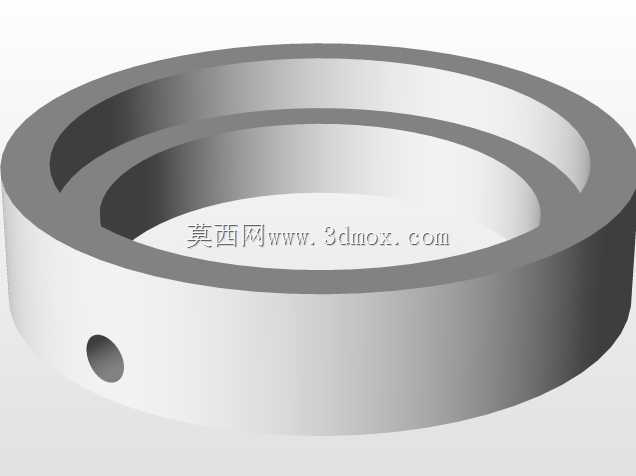

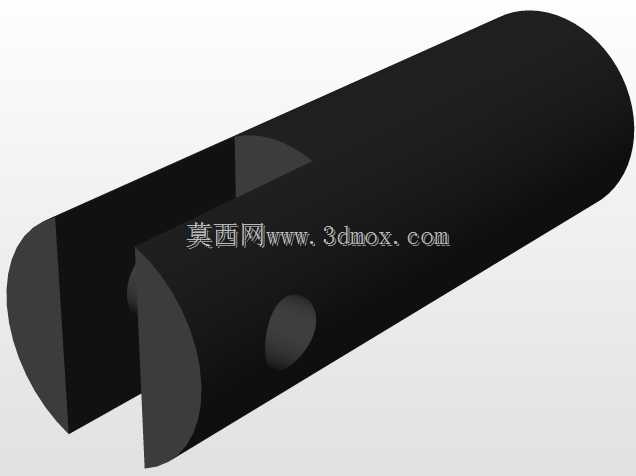

这款摇臂式台钻是面向小型机加工、五金维修、教学实训场景设计的钻孔加工设备，主要用于对金属、塑料、复合板材等工件进行钻孔、扩孔、铰孔、攻丝等常规加工作业，在五金加工门店、职业院校实训车间、小型机械装配工位、设备维修站点都有极高的适配性，能够替代人工手持电钻完成高精度、高稳定性的孔位加工，有效降低操作人员的劳动强度，提升孔位加工的位置精度与垂直度。从功能特性来看，该设备采用可回转伸缩的摇臂结构设计，摇臂能够沿主立柱做360度水平回转，同时主轴箱可沿摇臂导轨做水平方向的滑移调整，操作人员无需频繁挪动重型工件，仅通过调整摇臂与主轴箱的位置，即可覆盖工作台面上不同位置的加工点位，大幅提升大尺寸工件的装夹加工效率；主轴进给采用手动手柄操控，操作手感清晰，进给行程可控，能够适配不同深度的钻孔需求，同时立柱上设置有可升降调整的工作台托架，工作台可沿立柱上下滑移并锁止，能够适配不同高度尺寸的工件装夹，配合底部厚重的铸铁式底座，既可以通过底座上的螺栓孔将设备整体固定在地面或专用工作台上，也可直接放置在重型工作台面上使用，依靠底座自身重量抵消钻孔作业产生的振动，保证加工过程的稳定性。在设计思路上，该设备优先考虑操作的便捷性与结构的可靠性，主立柱采用厚壁无缝钢管结构，承担摇臂、主轴箱与工作台的全部载荷，摇臂内部设置有锁紧机构，调整到位后可快速锁死摇臂与立柱、主轴箱与摇臂的相对位置，避免加工过程中出现位置偏移；主轴组件采用高精度轴承支撑，保证主轴回转的同轴度，降低钻孔过程中的钻头摆动量，提升孔壁加工质量；电机后置布置在摇臂末端，既平衡了主轴箱端的重量，也方便日常维护时的电机检修与皮带更换，外露的操纵手柄、锁紧手轮都采用符合人体工学的操作位置设计，操作人员站在设备正前方即可完成所有调整与进给操作，无需频繁变换站位。从安装边界来看，设备底座为矩形平整结构，整体占地面积较小，对安装场地的空间要求不高，工作台面的高度适配成年人站立操作的舒适高度，摇臂回转范围内无多余突出结构，安装时仅需预留摇臂回转所需的水平空间，即可满足日常加工的操作需求，设备整体的重心沿主立柱垂直向下，即使不做地面固定，在常规小直径钻孔作业下也能保持足够的稳定性，适合空间有限的小型加工场所使用。
