立式带座外球面轴承三维结构设计

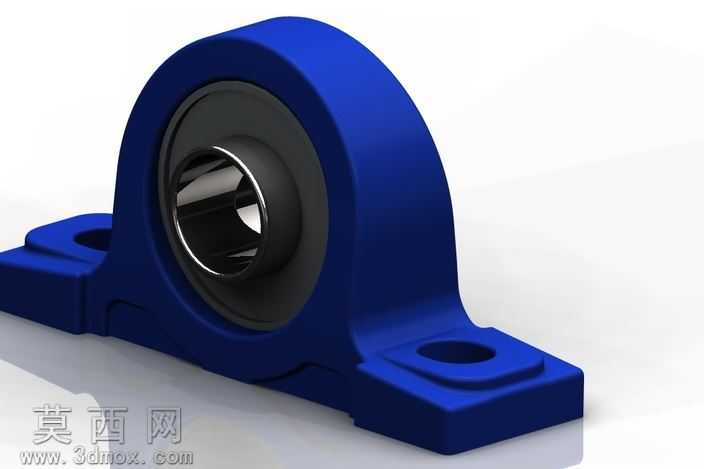

本作品为立式带座外球面轴承的三维参数化建模成果，建模过程严格遵循机械设计标准规范，首先以轴承内径30毫米为核心基准参数，依次完成轴承内圈、滚动体、保持架、外圈以及铸造型立式轴承座的结构绘制。建模阶段优先采用草图驱动的特征建模方式，先绘制轴承座的纵向对称截面草图，通过拉伸特征生成座体基础轮廓，再对两侧安装脚的螺栓过孔进行切除拉伸，对座体与轴承外圈配合的承孔进行同轴度约束，确保承孔轴线与安装底面平行度符合装配公差要求。轴承部分单独构建子装配体，内圈设计为带顶丝锁紧的外球面轴承专用结构，内孔为光滑圆柱面适配30毫米直径的传动轴，外圈外球面与轴承座内球面做贴合配合，可实现一定角度的自动调心功能，补偿传动轴安装时的同轴度误差。材质与渲染阶段，为轴承座赋予深蓝色哑光铸铁材质，还原铸造轴承座的表面质感，添加细微的磨砂颗粒纹理提升真实感；轴承的内外圈、滚动体赋予高抛光轴承钢材质，设置合适的反射率与环境贴图，呈现金属部件的光亮质感；保持架赋予深灰色工程塑料材质，区分不同部件的材质属性。结构设计上充分考虑实际使用需求，轴承座两侧的安装脚设计为加厚结构，提升安装后的承载刚性，承孔外侧设计有挡边结构限制轴承外圈的轴向窜动，底部安装面做平面度约束，确保安装后与设备机架贴合紧密。整体建模过程中所有特征均保留参数化关联，修改内径参数即可快速生成同系列不同规格的带座轴承模型，可直接用于机械装配设计的虚拟装配、运动仿真以及工程图导出，为传动系统设计提供精准的三维模型支撑。
