重载旋转板万向脚轮三维设计模型

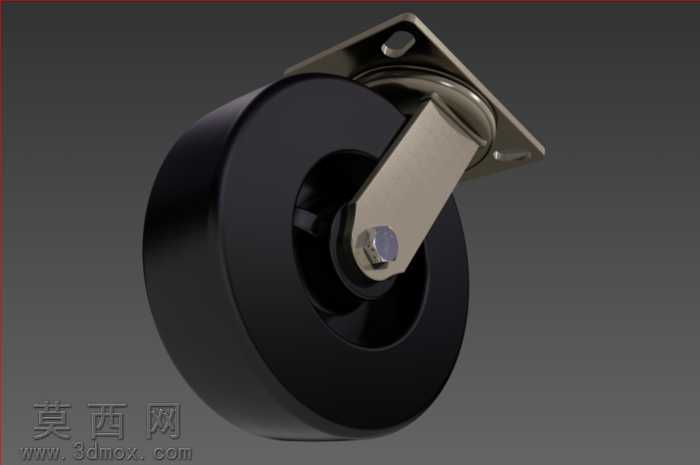

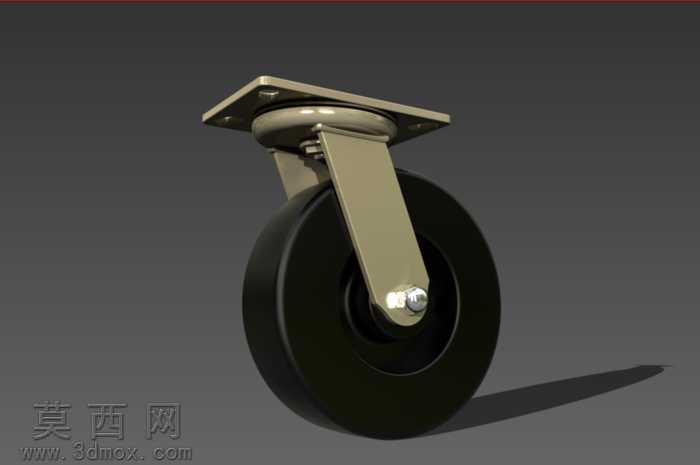

本模型为重载型旋转板万向脚轮，采用三维建模软件完成全参数化结构设计，建模过程严格遵循实际工业脚轮的生产制造尺寸标准，完整还原产品的每一处结构细节。模型整体分为顶部旋转安装板、金属转向支架、轮体连接轴、黑色滚轮四个核心组成部分，各部件间的装配关系完全符合实际产品的装配逻辑，可直接用于后续的工程出图、运动仿真以及产品结构优化工作。建模阶段首先完成顶部方形旋转安装板的结构绘制，精准还原安装板上的螺栓固定孔位尺寸、板件折弯弧度以及旋转铆接位的结构细节，安装板采用金属板材冲压成型的结构设计，建模时还原了板材的均匀厚度特征，孔位位置严格匹配参数表中的安装孔间距要求，确保模型可直接适配对应规格的设备安装场景。转向支架部分采用金属弯折成型结构，建模时还原了支架的弯折弧度、轴孔配合位、螺栓紧固位的细节，支架与顶部安装板的旋转连接结构采用同心配合约束，可实现360度水平方向的自由旋转，还原万向脚轮的转向功能特性；支架与轮体的连接轴部分还原了轴件的台阶结构、螺栓锁紧结构，确保轮体可绕轴顺畅转动。滚轮部分采用实心轮体结构，建模时还原了轮体的圆弧过渡边缘、中心轴承安装位的尺寸特征，轮体表面做哑光质感的材质处理，还原工业尼龙或硬质橡胶轮的视觉效果；金属部件统一赋予金属拉丝质感的材质，表面做镀锌钝化的色泽处理，还原实际产品的表面处理工艺效果。渲染阶段采用工业产品展示常用的三点布光方案，主光源从侧上方打亮模型主体结构，补光弱化金属部件的硬阴影，轮廓光勾勒轮体与支架的边缘轮廓，背景采用深灰色纯色背景突出产品主体，渲染角度选取可同时展示顶部安装板、转向支架、轮体结构的斜45度视角，清晰呈现产品的整体结构特征。设计过程中严格核对产品的载荷参数与尺寸参数，确保1750磅额定载荷下的结构强度符合设计要求，各部件的尺寸完全匹配标注的轮径、轮宽、安装高度、螺栓孔距等参数，模型无破面、无重叠面、无多余几何特征，几何结构干净规整，可直接导入各类三维软件进行后续的场景装配、运动模拟以及结构校核工作，适用于工业设备移动机构的配套设计、物流搬运设备的配件选型展示等场景。
