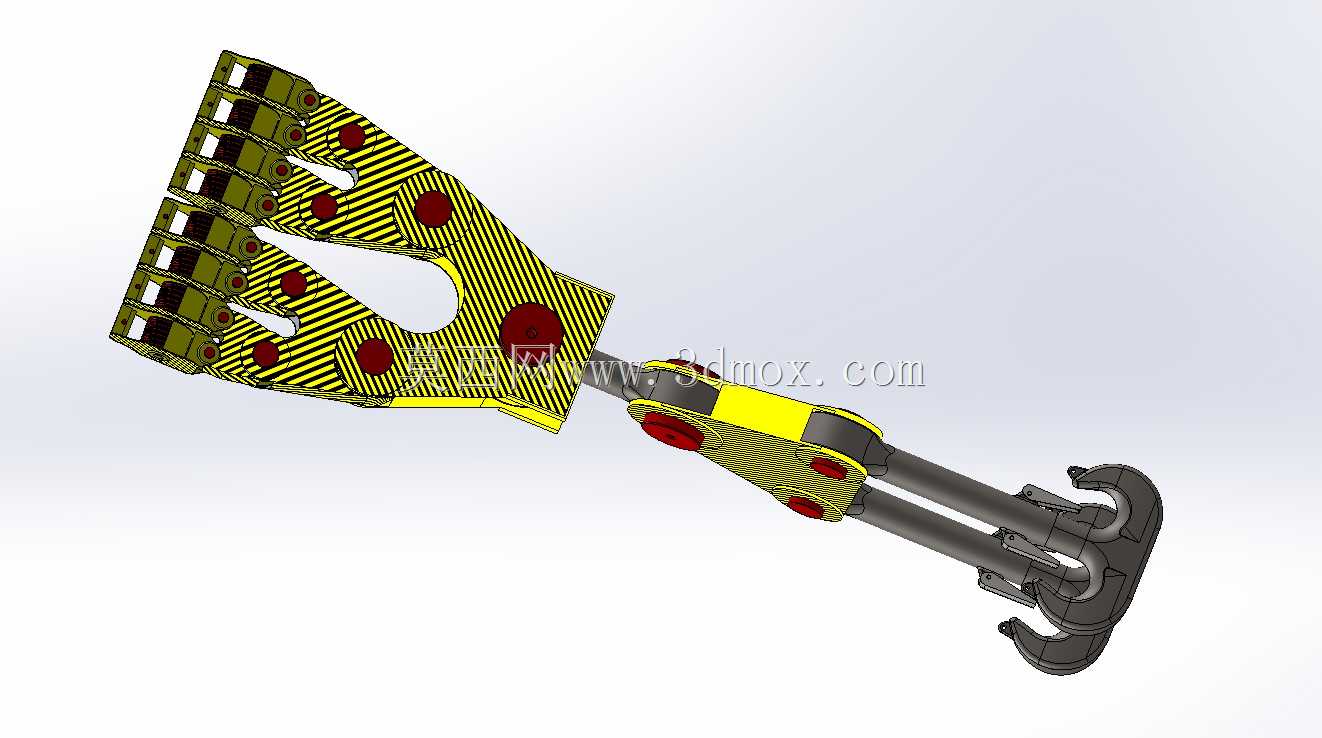

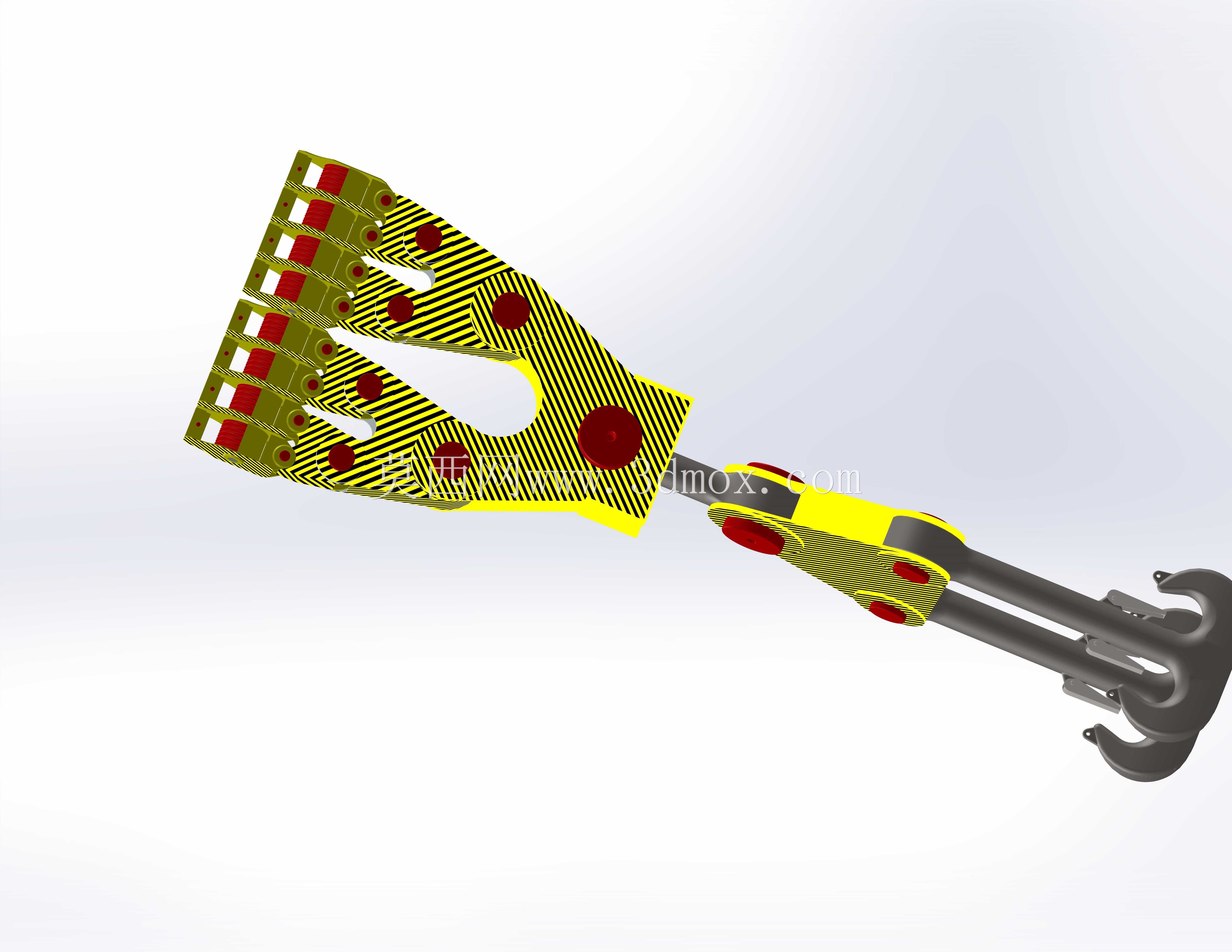

万吨级起重吊钩下块组件结构设计

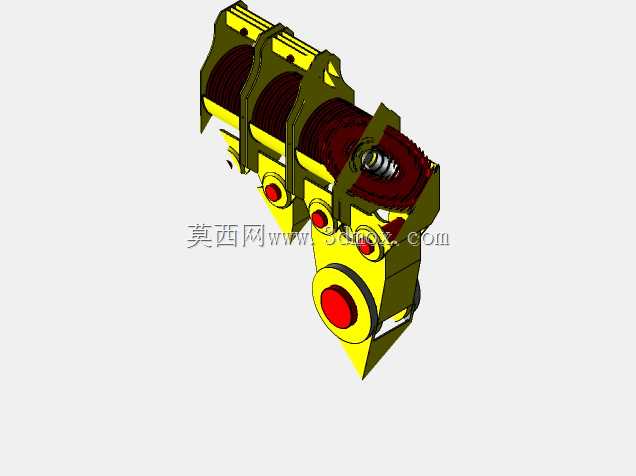

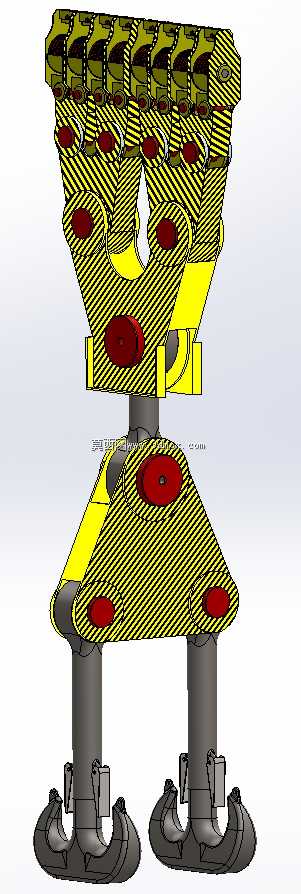

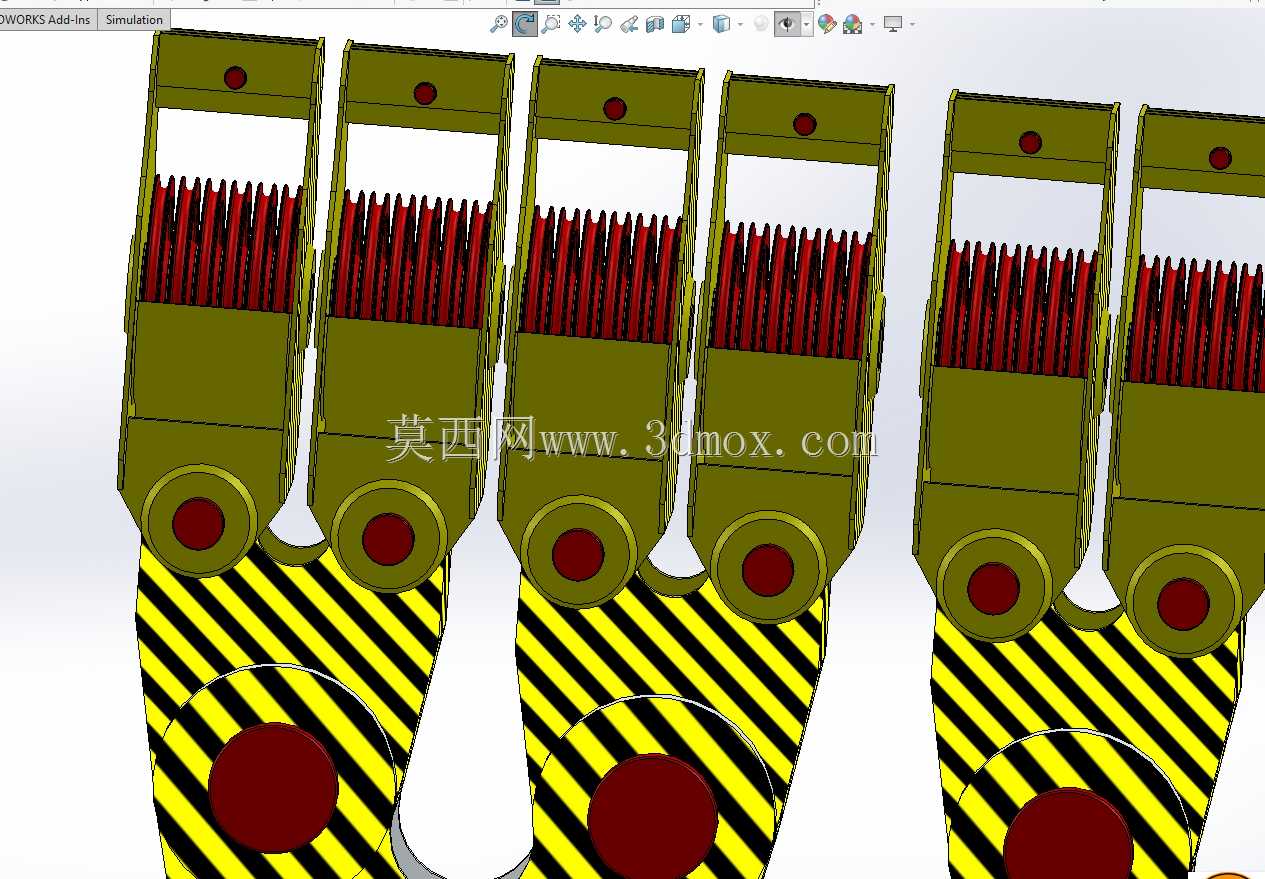

该组件为大吨位起重作业场景下的核心承载部件，主要应用于港口重型货物装卸、大型造船分段吊装、重型装备制造厂区大件转运、核电及风电核心部件高位吊装等对载荷安全系数要求极高的作业场景，是大吨位桥式起重机、门式起重机、浮式起重机上匹配主起升机构的关键配套部件，直接承担被吊重物的全部载荷传递功能，其结构可靠性直接决定起重作业的整体安全等级。从实际用途来看，该组件作为起升钢丝绳与吊装吊具之间的核心衔接载体，一方面通过上部的多组绳槽结构匹配多倍率起升钢丝绳的缠绕排布，将钢丝绳的分散拉力汇聚为统一的承载合力，另一方面通过下部对称布置的双吊钩结构实现与重型吊物吊点的稳定连接，额定安全系数达到5:1，可稳定承载万吨级的作业载荷，有效规避大吨位吊装过程中的载荷偏载、应力集中等安全风险。从功能特性来看，该组件采用上下分层的模块化结构设计，上部绳槽块设置多道匹配钢丝绳直径的圆弧绳槽，绳槽表面做硬化耐磨处理，可降低钢丝绳反复弯折、摩擦带来的损耗，延长钢丝绳使用寿命；中部承载基体采用变截面的箱型承力结构，根据有限元应力分析结果对高应力区域做加厚补强处理，在保证整体承载强度的前提下尽可能降低组件自重，减少起升机构的无效载荷消耗；下部吊钩采用锻造合金钢材质的双钩对称布局，钩头部位设置防脱挡边结构，可避免吊装过程中吊索具意外滑脱，同时双钩设计可适配大跨度吊具的连接需求，平衡吊点受力，减少单钩承载的应力集中问题。从设计思路来看，整个组件的设计完全围绕重载场景下的安全冗余要求展开，首先根据额定承载吨位与安全系数要求计算各部位的最小承力截面，结合钢丝绳缠绕倍率确定上部绳槽的数量、排布角度与槽型尺寸，确保钢丝绳进出绳槽的弯折角度处于合理范围，避免钢丝绳出现过度弯折疲劳；其次对承载基体的应力传递路径做优化设计，让载荷从绳槽部位到吊钩连接部位实现平滑传递，避免出现截面突变带来的应力集中问题，所有承力部位的连接均采用大圆角过渡结构，降低应力集中系数；最后考虑到组件的现场安装与后期维护需求，各模块之间采用销轴式可拆卸连接结构，无需复杂的专用工装即可完成吊钩、承力块等易损部件的更换维护，降低设备运维成本。从外形尺寸与安装边界来看，该组件整体采用竖向对称布局，上部绳槽块的宽度尺寸匹配对应起升机构的卷筒长度与钢丝绳排布间距，可直接适配现有大吨位起升机构的钢丝绳缠绕系统，无需对原有起升车架做额外改造；中部承力基体的竖向高度满足钢丝绳最小偏角要求，可避免起升过程中钢丝绳与组件边缘发生摩擦剐蹭；下部双钩的开档尺寸适配行业通用的重型吊具连接尺寸，钩头的回转半径满足大尺寸吊索具的挂接需求，组件整体的安装接口与同吨位级的常规起重滑车下块组件具备互换性，可直接替换原有老旧部件完成设备升级，无需调整周边配套结构的安装位置。
