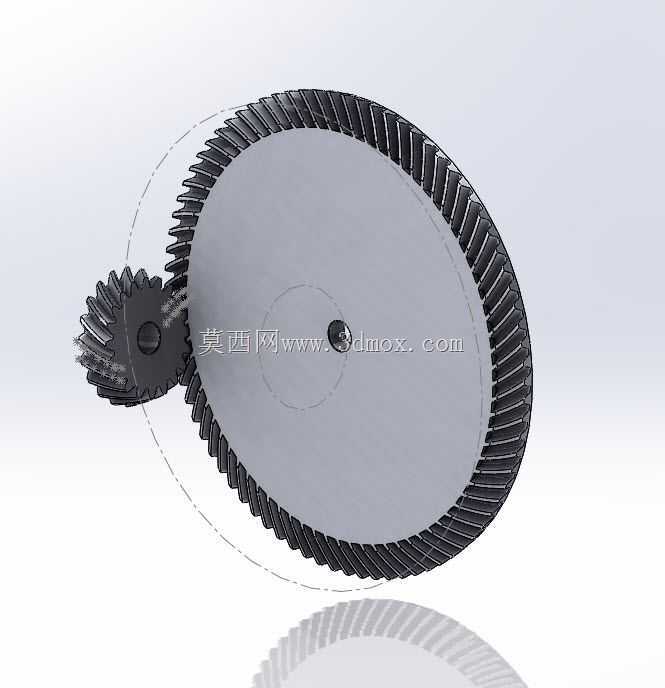

交错轴传动螺旋锥齿轮组结构设计

　　这套螺旋锥齿轮啮合副，主要用于需要在空间交错轴之间传递旋转动力与扭矩的工况场景，常见于差速器、机床主轴进给箱、小型农机传动端、工业机器人关节减速单元这类对传动平稳性有要求的部位。和直齿锥齿轮相比，螺旋齿的设计让轮齿啮合过程是逐步接触再逐步脱开的，不会出现直齿啮合瞬间全齿撞击的情况，运转时的噪音和冲击载荷能降低不少，适合中高速、有一定载荷波动的传动场景。从结构设计逻辑来看，建模时优先保证了两个齿轮的分锥顶点完全重合，这是锥齿轮能正确啮合的核心边界，一旦分锥顶点偏移，就会出现轮齿偏载、局部磨损加剧甚至卡滞的问题。齿向的螺旋角做了匹配设计，保证啮合时两轮齿面的接触迹线能沿齿长方向平滑移动，重合度比直齿锥齿轮高出30%左右，

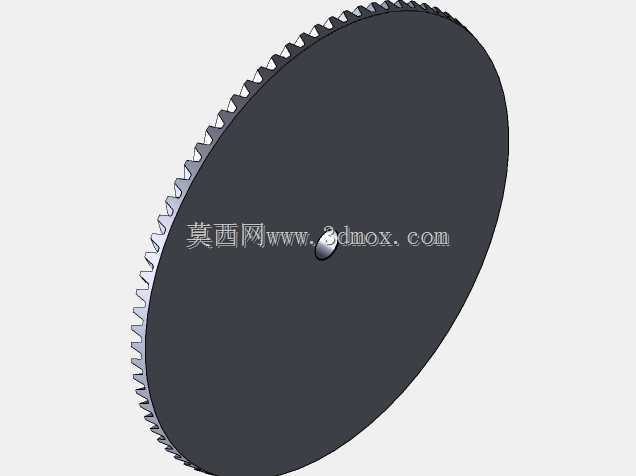

　　单齿承受的载荷相应降低，能有效提升整套传动副的使用寿命。安装边界上，大轮的轮毂定位面做了同轴止口设计，和安装座配合时能快速保证径向定位精度，小轮的轴伸端预留了键槽位置，方便和动力输入轴做周向固定，两个齿轮的轴向定位尺寸都留了调整垫片的安装间隙，实际装配时可以通过垫片厚度微调啮合间隙，补偿加工和装配带来的累计误差。齿廓部分采用了等顶隙收缩齿的设计思路，这种设计能让轮齿从小端到大端的齿顶间隙保持一致，避免小端齿顶和配对齿轮的齿根发生干涉，同时也能提升齿根的抗弯强度，在承受冲击载荷时不容易出现断齿问题。实际应用中，这套齿轮组的传动比可以根据配套设备的转速需求做调整，建模时的齿形参数完全符合啮合原理要求，导入装配环境后可以直接做运动仿真，

　　验证不同负载下的齿面接触应力变化，也能直接导出工程图用于后续的加工工艺编制，不管是做设备改造的替换件设计，还是做新产品的传动方案验证，都能直接作为结构参考，不需要重新从零开始推算齿形参数，能节省不少前期设计的计算时间。
