高扬程锤头起重机配套三环回转支承结构

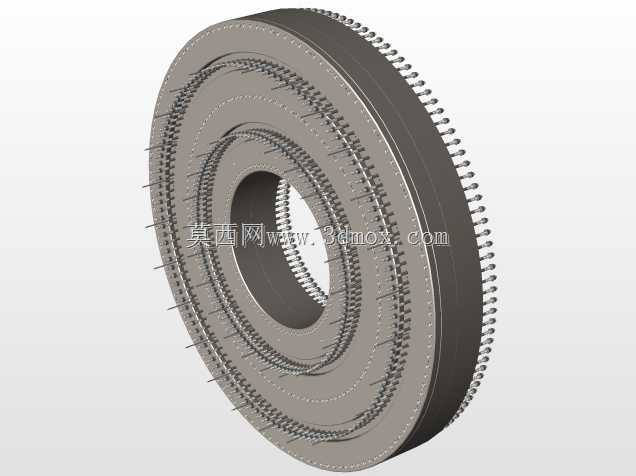

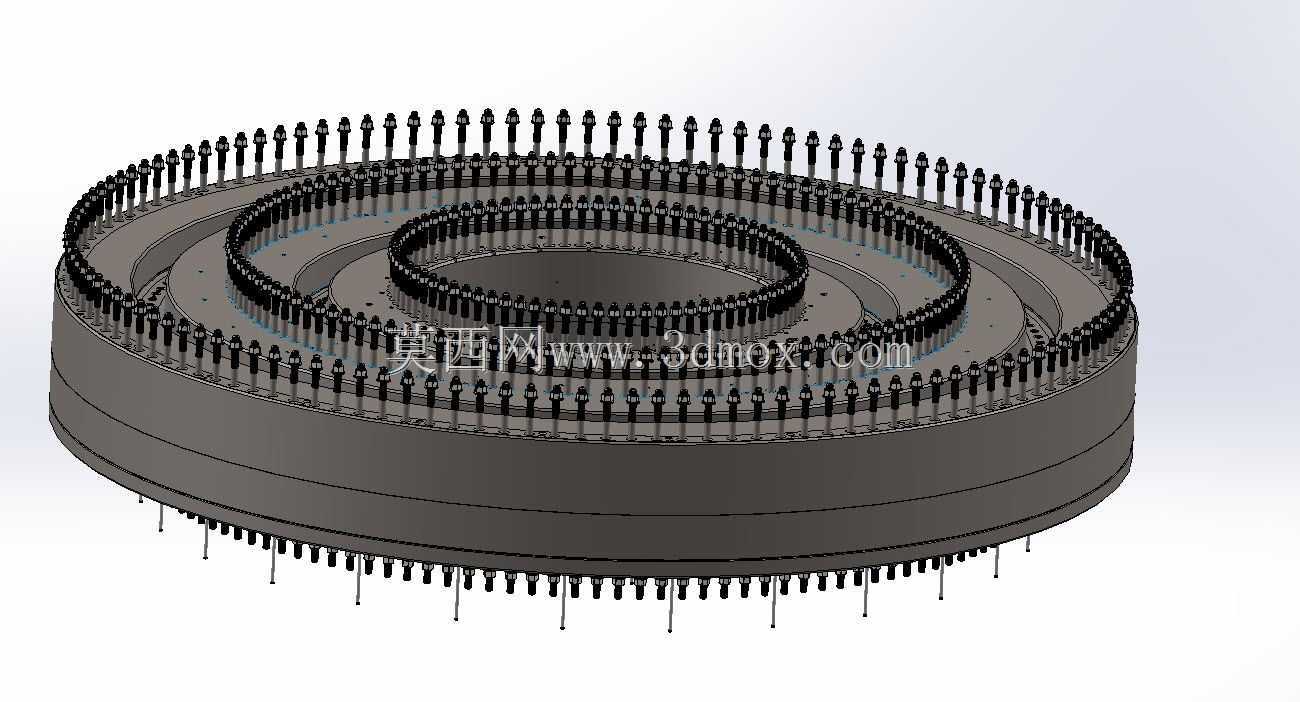

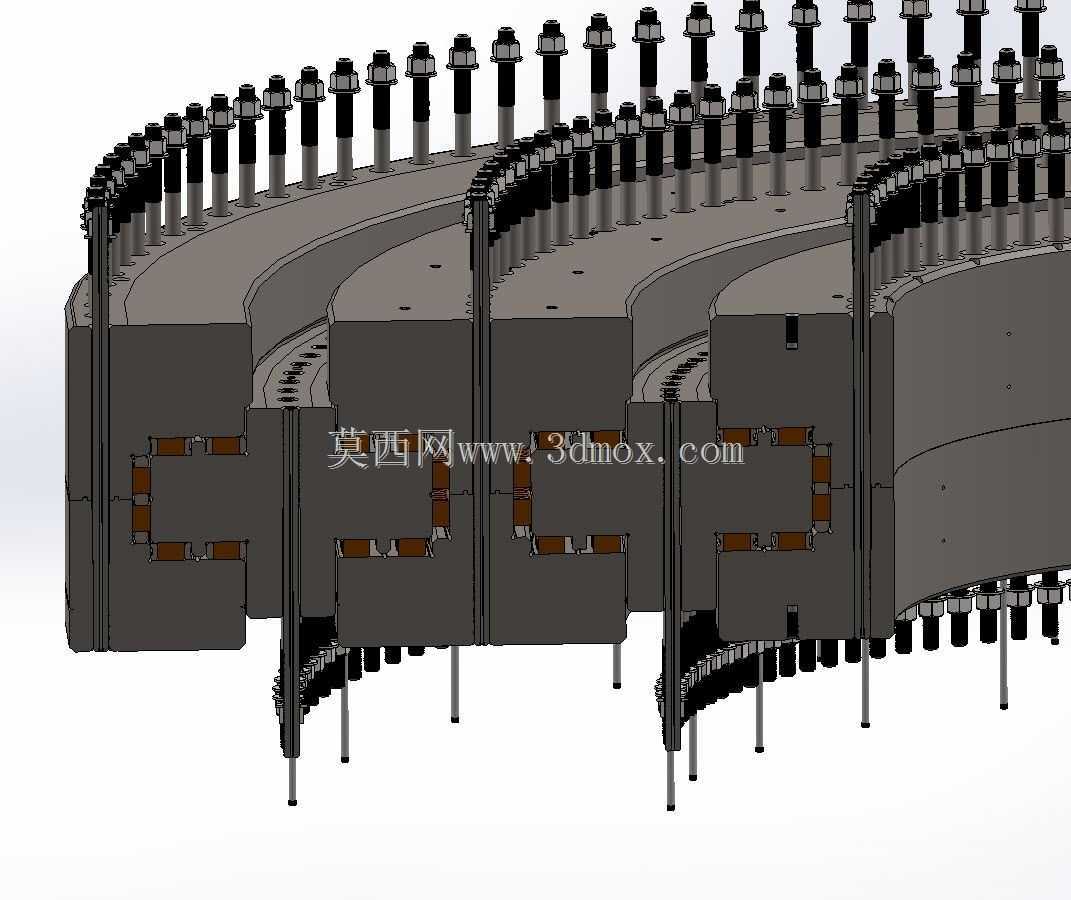

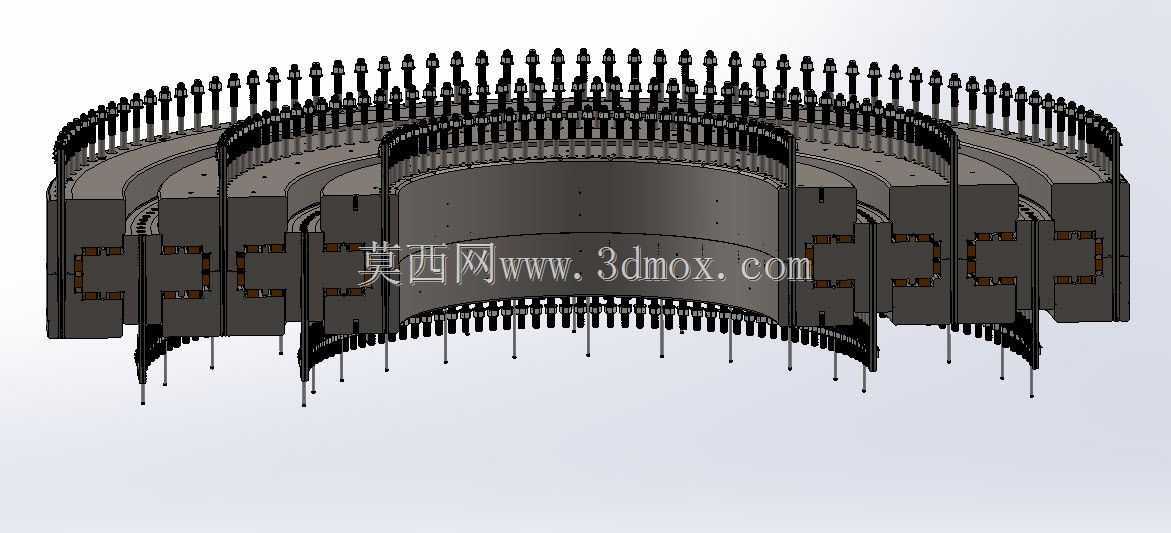

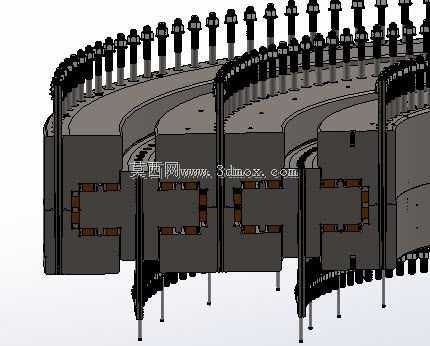

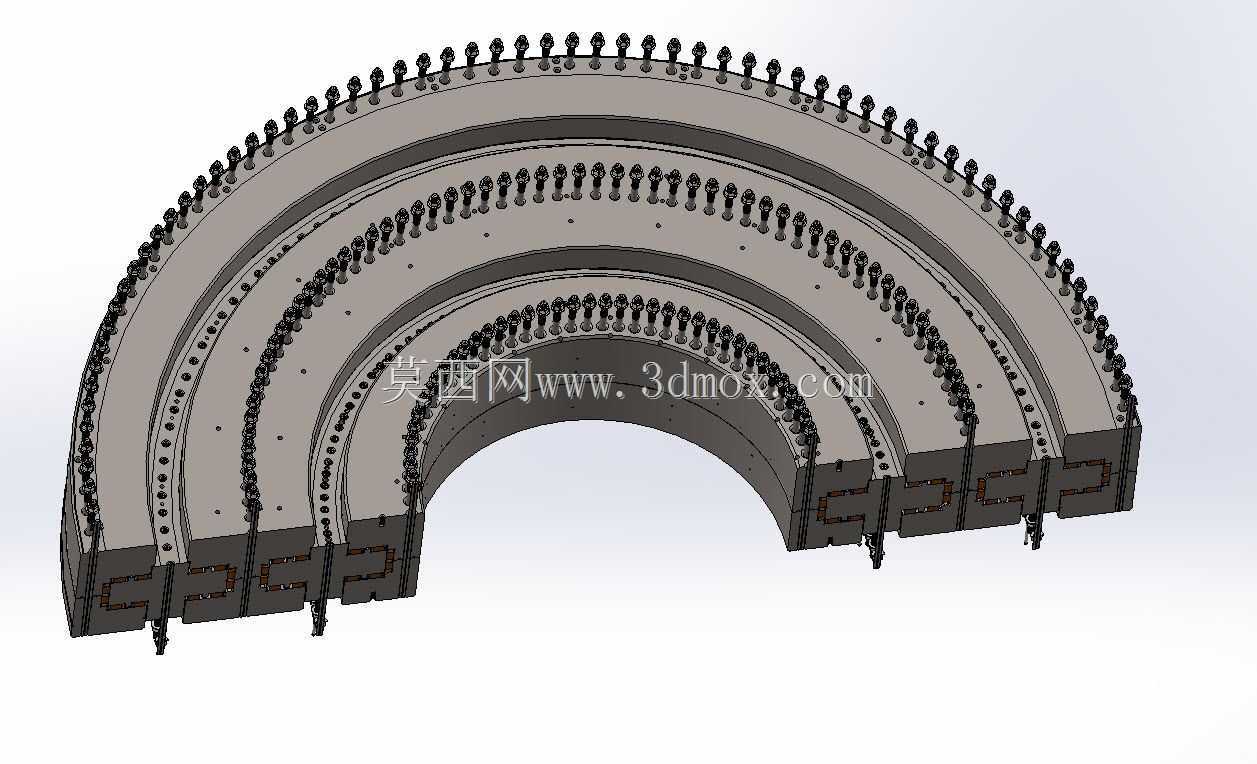

　　在港口散货装卸、大型基建重型物料吊装、矿山采掘作业等场景中，高扬程锤头起重机的作业覆盖半径大、起升高度高，吊载作业时的倾覆力矩、径向载荷与轴向载荷会同时作用于机身回转衔接部位，普通单排或双排滚道回转支承很难同时兼顾高承载容量与回转精度的双重需求，这款三环结构回转支承正是针对这类重载复杂工况开发的核心衔接部件。从结构设计逻辑来看，该支承采用三层同心环形滚道的嵌套式布局，不同于常规回转支承单滚道集中承载的形式，三层滚道可对不同方向的载荷进行分流承载：上层滚道主要承接吊重作业产生的轴向压力与部分倾覆力矩，中层滚道负责平衡径向载荷与回转过程中的侧向剪切力，下层滚道则抵消吊重启停、变幅动作带来的反向倾覆力矩，

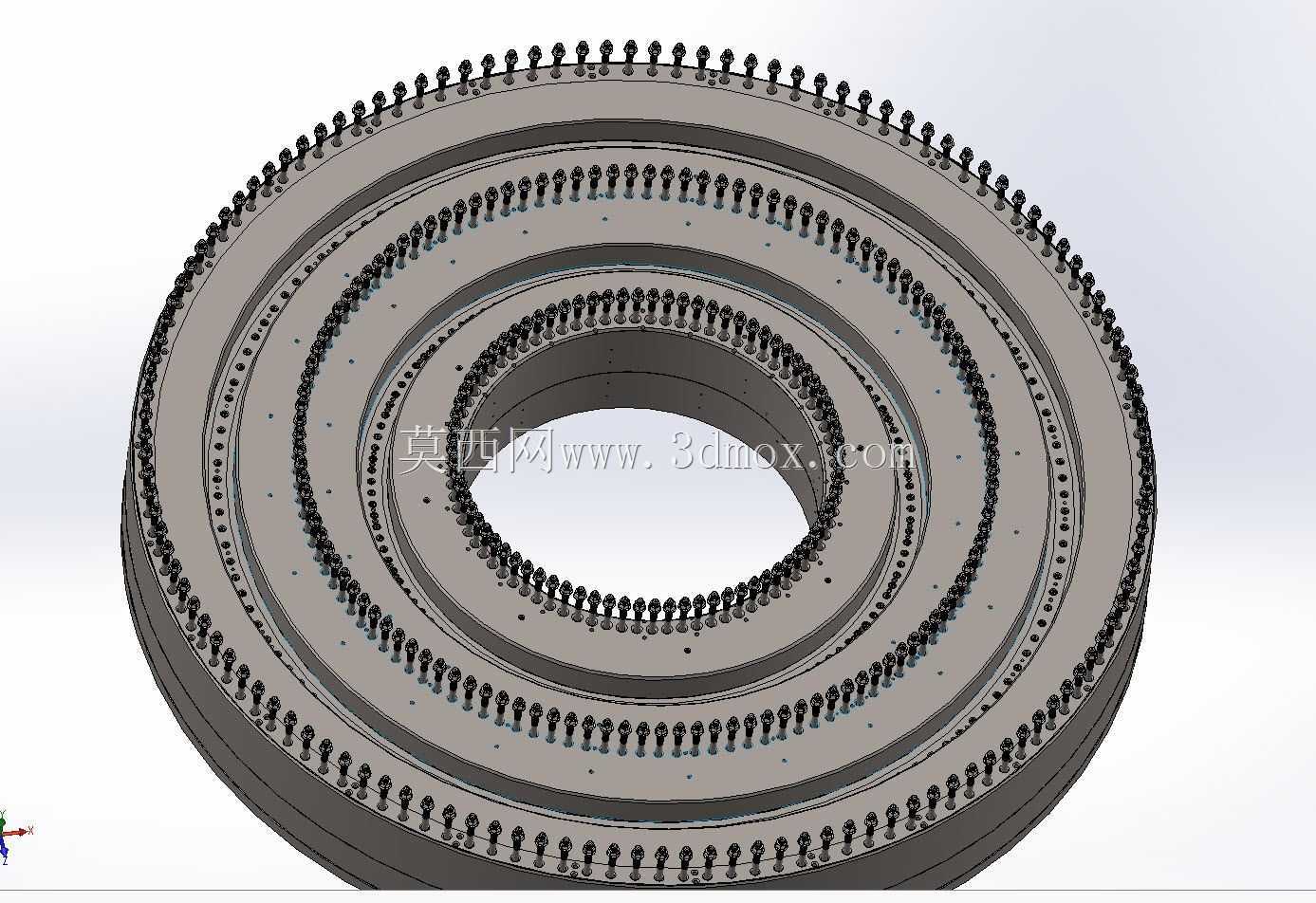

　　三层结构通过周向均匀布置的连接螺栓形成刚性整体，避免了单层滚道局部应力集中导致的滚道压溃、滚动体磨损过快问题。设计过程中充分考虑了安装边界的适配性，环形本体的端面加工有均匀分布的定位销孔与螺栓连接孔，可直接与起重机上部的锤头臂架支座、下部的行走转台法兰进行对位安装，无需额外设计过渡连接法兰，有效压缩了回转机构的整体安装高度，给上部臂架的变幅机构、起升卷扬机构留出更多布置空间。滚道的曲率半径经过反复校核，匹配滚动体的接触角设计，可保证在额定载荷下滚动体与滚道的接触应力处于材料许用范围内，同时滚道两侧设置有多层密封结构，可阻挡作业环境中的粉尘、水汽进入滚道内部，减少润滑脂的泄漏与杂质侵入，降低日常维护的频次。

　　周向布置的螺栓孔采用等节距排布，既保证了连接强度的均匀性，也方便现场安装时的对位操作，支承的内外圈配合间隙经过严格控制，既保证回转动作的顺畅无卡滞，也能将回转过程中的径向跳动量控制在允许范围内，避免臂架回转时出现吊载晃动的问题，保障高扬程作业时的吊重对位精度。这类三环回转支承的承载容量相比同外径的单排滚道支承提升40%以上，尤其适合锤头起重机这类吊载力矩变化幅度大、作业工况复杂的重型起重设备，可在满吊载状态下实现360度连续回转，满足不同方位的物料吊装转运需求。
