双变幅螺母德拉沃起重设备结构

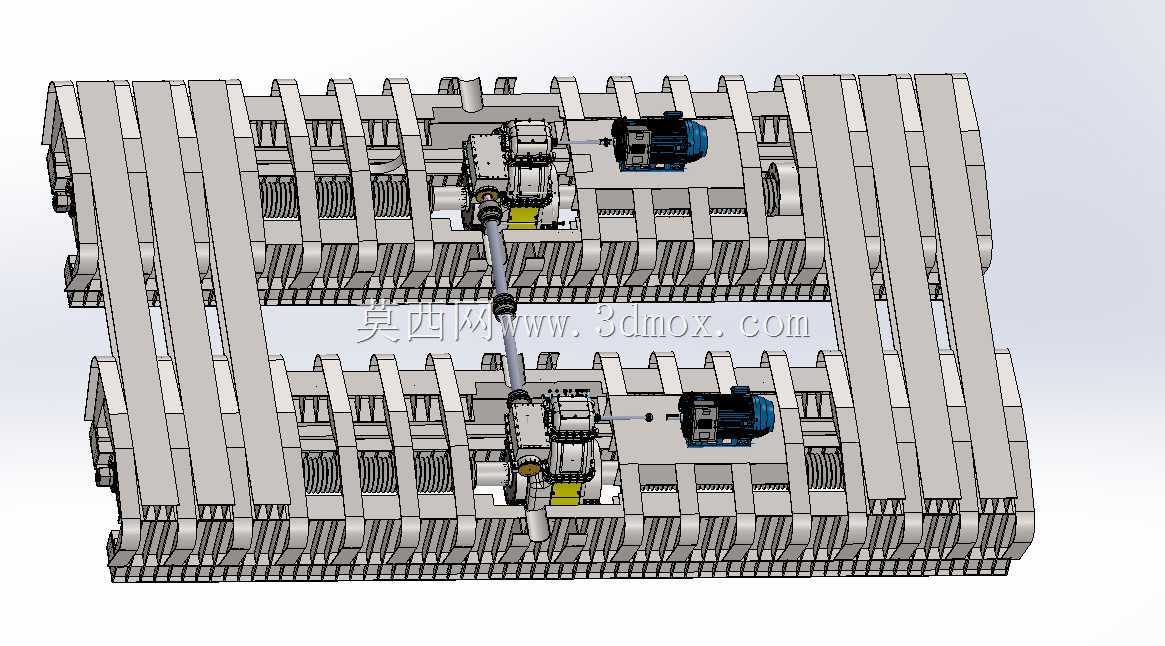

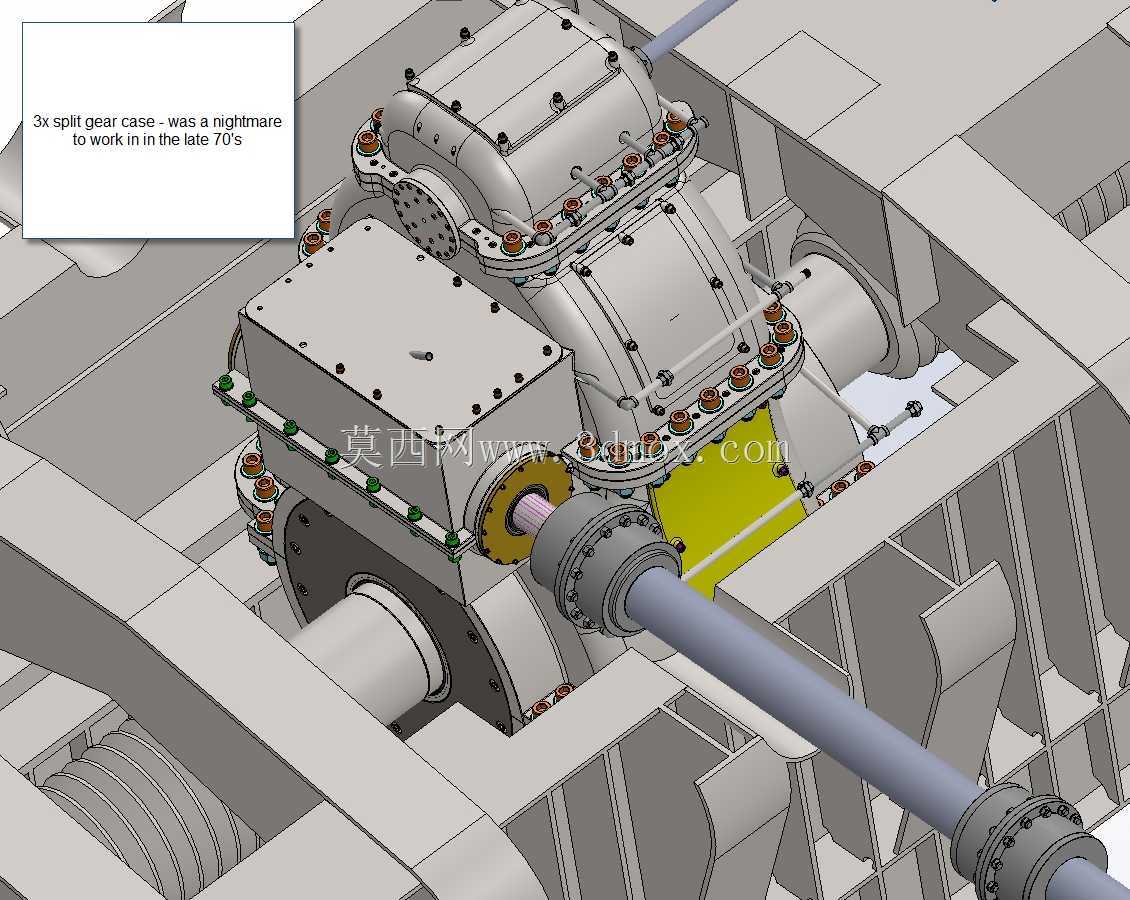

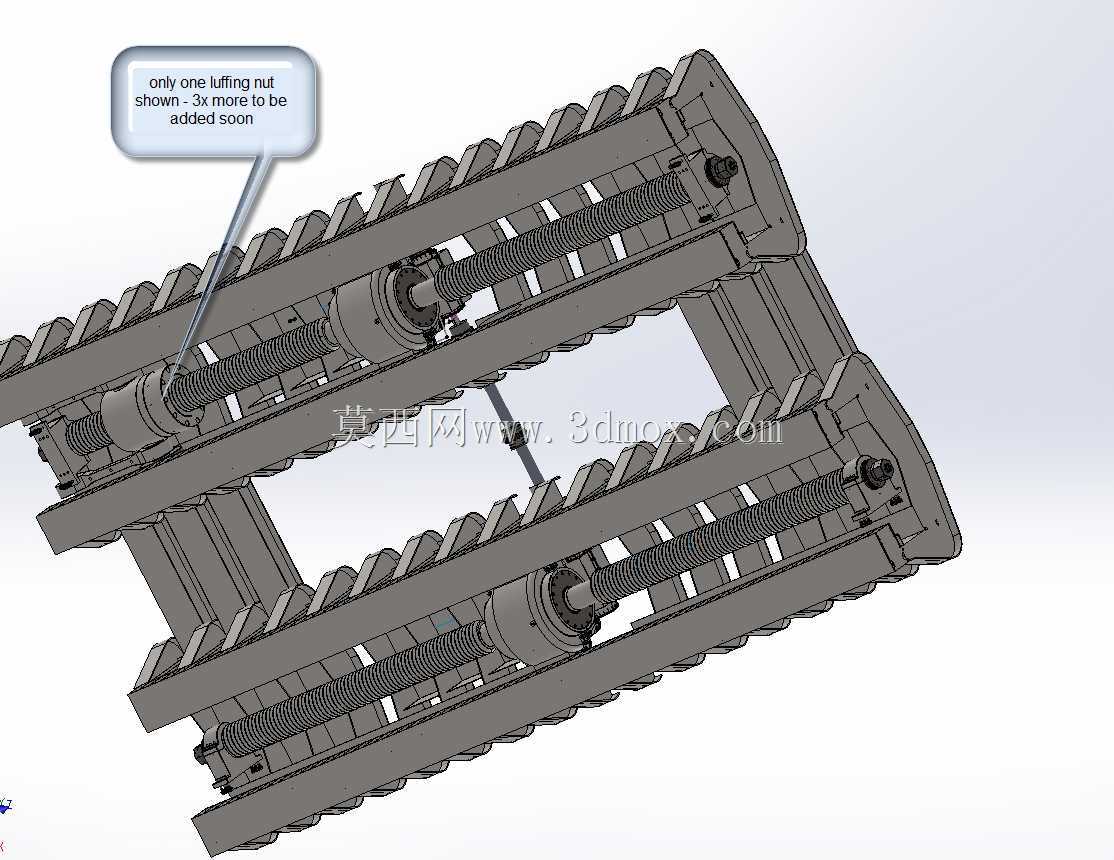

　　该起重设备主要面向船舶修造场景的重型物料移位作业，适配船坞、船体分段建造工位的大跨度吊装需求，可覆盖船体分段拼接、船用重型部件转运的作业半径，解决厂区内固定吊点覆盖不足的物料调运问题。设备采用双变幅螺母传动结构作为变幅动作的核心执行单元，区别于常见的钢丝绳变幅形式，螺母传动的刚性传动特性可在大负载变幅过程中保持更稳定的臂架姿态，减少作业过程中的载荷晃动，尤其适配船厂内精度要求较高的分段对位作业，可降低吊装对位时的反复调整频次。从结构布局来看，设备采用双组平行桁架式臂架结构，两组臂架通过中间传动连杆实现同步变幅动作，每组臂架配套独立的驱动单元与变幅螺母副，驱动端通过减速机构将动力传递至变幅丝杠，带动螺母沿丝杠轴向移动，

　　从而推动臂架完成俯仰角度调整，双组驱动的冗余设计可在单组驱动出现故障时短时维持设备锁定状态，避免臂架失稳引发作业风险。设备的安装边界需匹配船台周边的承载基础，行走端采用多组轮组布局分散轮压，可适配船厂内常见的重型轨道铺设条件，整体桁架结构采用型钢拼接设计，在保证结构强度的前提下控制自重，降低行走机构的负载压力。设计过程中需重点考虑变幅螺母副的润滑与防尘结构，船厂作业环境中存在大量焊渣、锈蚀粉尘与海滨盐雾，螺母副需配套密封防护套，避免硬质颗粒进入螺纹啮合面造成磨损，同时传动丝杠的表面需做防腐处理，适配高湿高盐的作业环境。臂架的节段拼接采用高强度螺栓连接，可根据作业需求调整臂架组合长度，适配不同跨度的船台作业范围，

　　各节段的连接定位面采用机加工保证同轴度，避免臂架拼接后出现旁弯影响变幅动作的顺畅性。设备的起升机构布置在臂架根部的平台区域，可降低臂架头部的自重负载，优化变幅过程中的整机重心分布，起升钢丝绳沿臂架上弦的导向滑轮组布置，滑轮组采用免维护轴承结构，减少高空作业的维保频次。在建模过程中需重点验证变幅过程中螺母副的受力分布，确认不同俯仰角度下螺纹接触面的压应力在材料许用范围内，同时校核臂架桁架在最大幅度、额定起重量工况下的挠度变形，保证吊装作业的对位精度，行走机构的轮组需匹配轨道的安装公差，预留足够的横向调整间隙，避免轨道铺设误差引发的卡轨问题。
