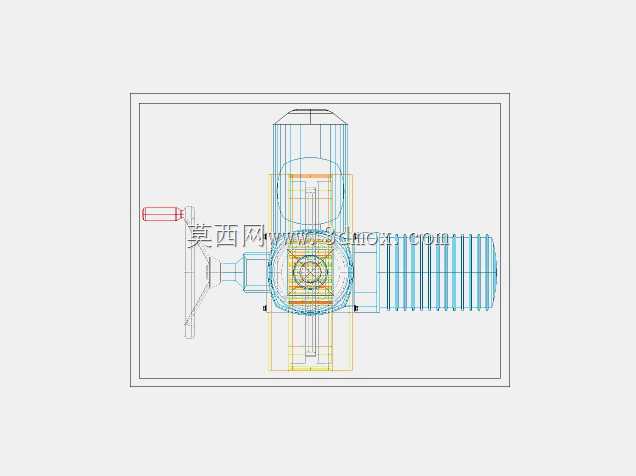

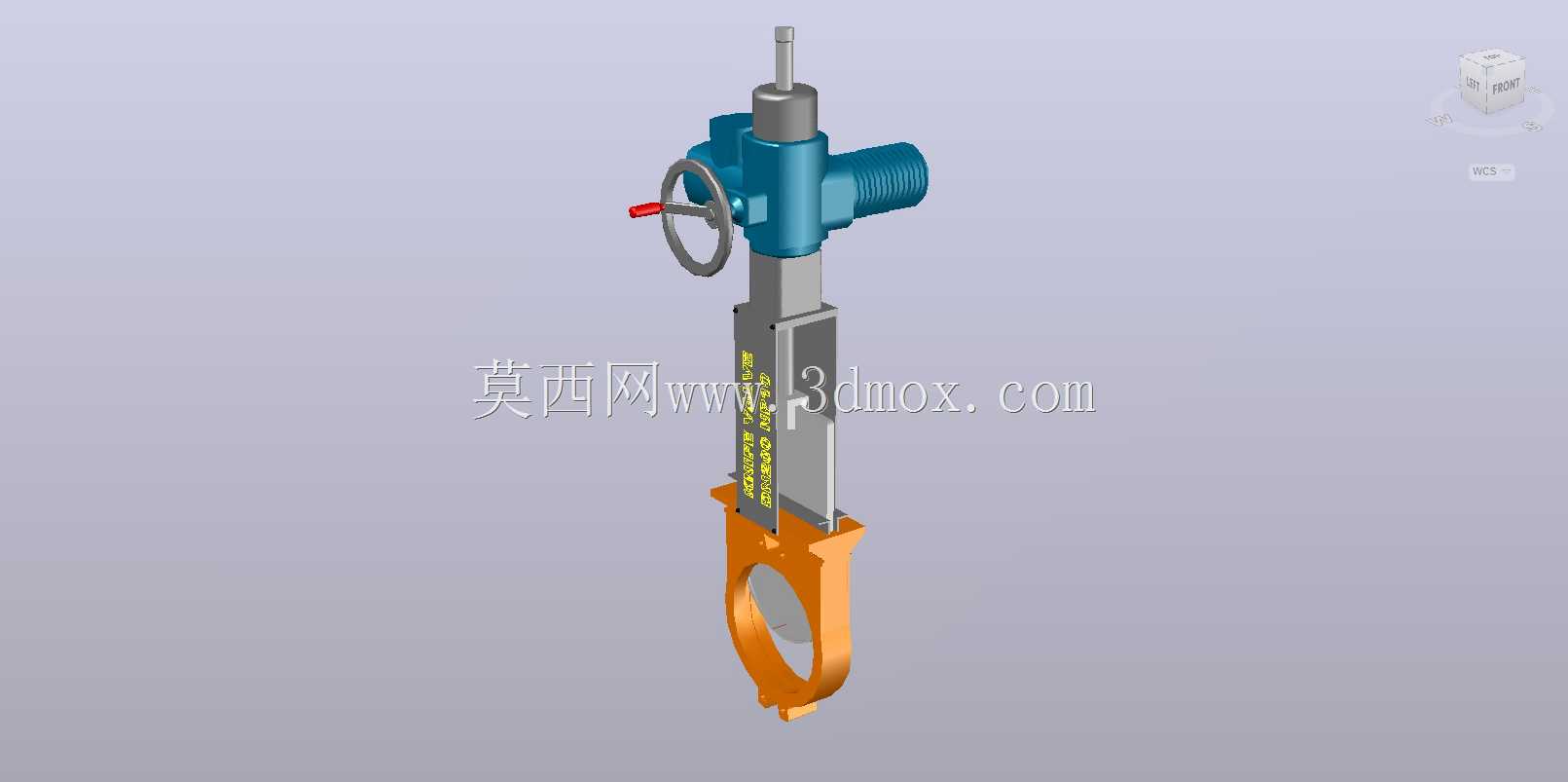

带AUMA驱动装置的DN200刀形闸阀结构

这款刀形闸阀主要应用于市政给排水、污水处理、纸浆输送、粉体物料转运、矿业矿浆输送等工况的管线上，承担管线介质截断的核心功能，尤其适配含固体颗粒、纤维、粘稠浆料的介质输送场景，可有效避免普通闸阀易卡涩、密封面易被颗粒刮损的问题。该阀门搭配AUMA系列电动执行机构，可实现远程自动化控制，无需人员现场手动操作即可完成阀门的启闭动作，同时保留手轮操作结构，在断电、电控系统故障的应急场景下，可通过侧置手轮完成手动启闭操作，保障管线运维的可靠性。从结构设计来看，阀门采用明杆刀型闸板结构，闸板底部为锋利的刀形切口，在启闭过程中可直接切断介质中裹挟的纤维、固体结块，避免杂物卡滞在密封副之间；阀体下部采用对夹式U型开口结构，相比传统法兰闸阀结构更紧凑，轴向安装尺寸更小，可适配安装空间局促的管线改造场景，安装时直接夹持在管线两片法兰之间即可完成固定，无需额外配置复杂的连接构件。驱动部分采用支架将电动执行器与阀体主体连接，阀杆通过梯形螺纹与执行器输出端连接，将执行器的旋转运动转化为闸板的直线升降运动，支架上预留的刻度标识可直观反馈闸板的开启高度，方便运维人员判断阀门的通流状态。密封结构采用硬质合金密封面搭配弹性补偿结构，在闸板反复刮切介质杂物的过程中，可自动补偿密封面的磨损量，长期使用仍能保持可靠的截断密封效果，避免介质内漏。阀门的进出口通径为DN200，适配公称通径200mm的工业管线，安装时需预留足够的上部操作空间，保障执行器的接线、检修以及手轮操作的活动空间，侧置手轮的操作侧需预留不小于300mm的操作间隙，方便应急操作时人员转动手轮。整体结构做了模块化拆分设计，执行器、支架、阀体、闸板、密封组件均可单独拆卸更换，后期运维时无需整体拆卸阀门即可完成易损件的更换，大幅降低管线运维的成本与停机时长。
