对装式表面安装平开合页结构设计

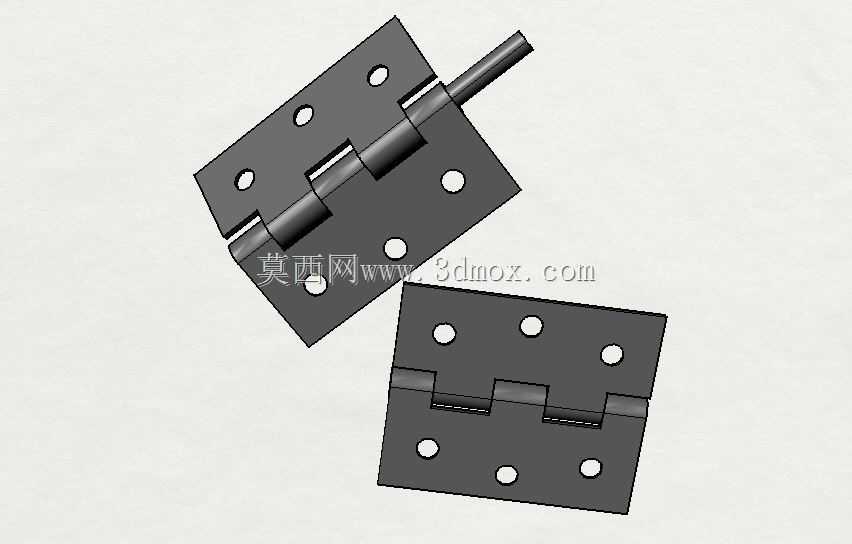

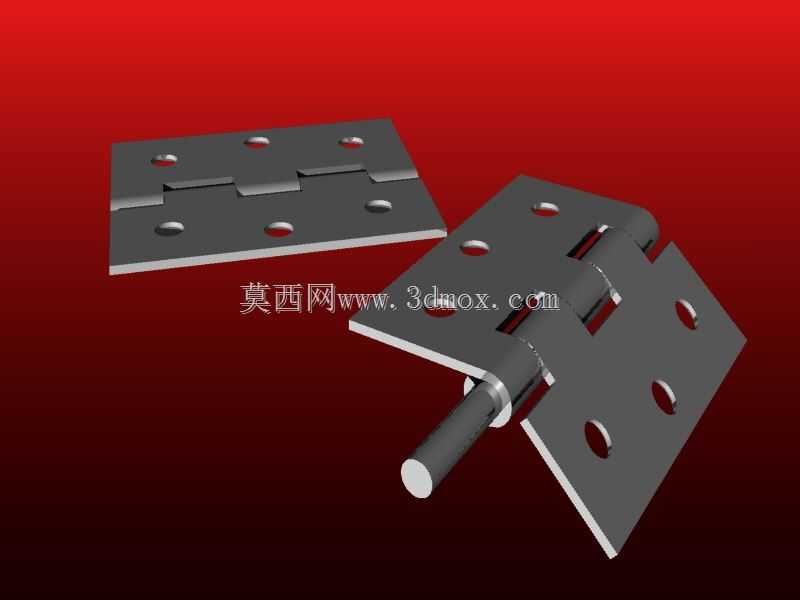

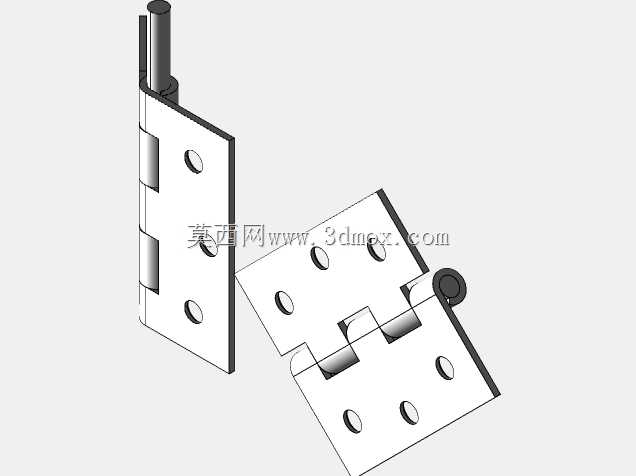

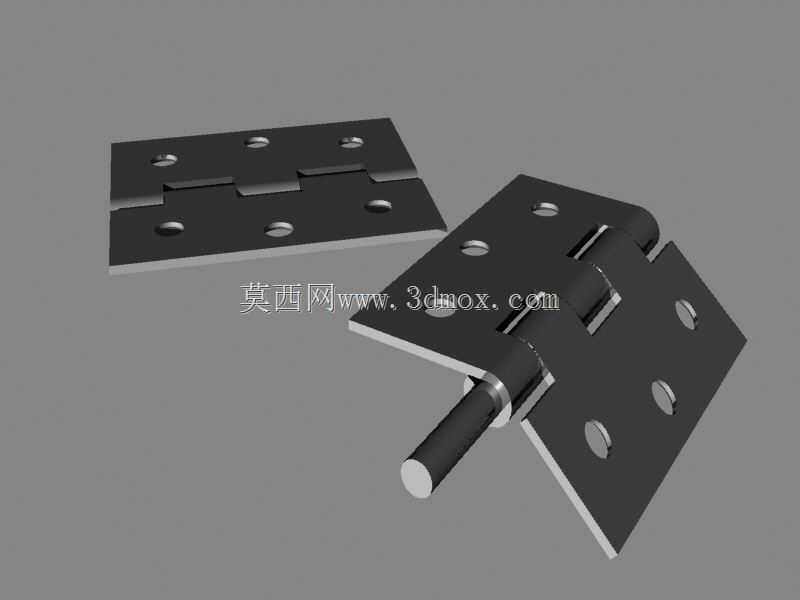

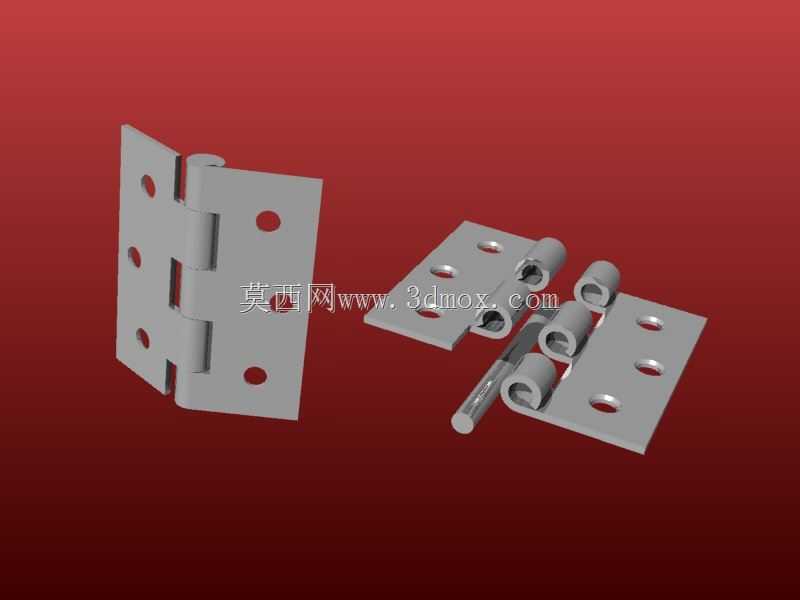

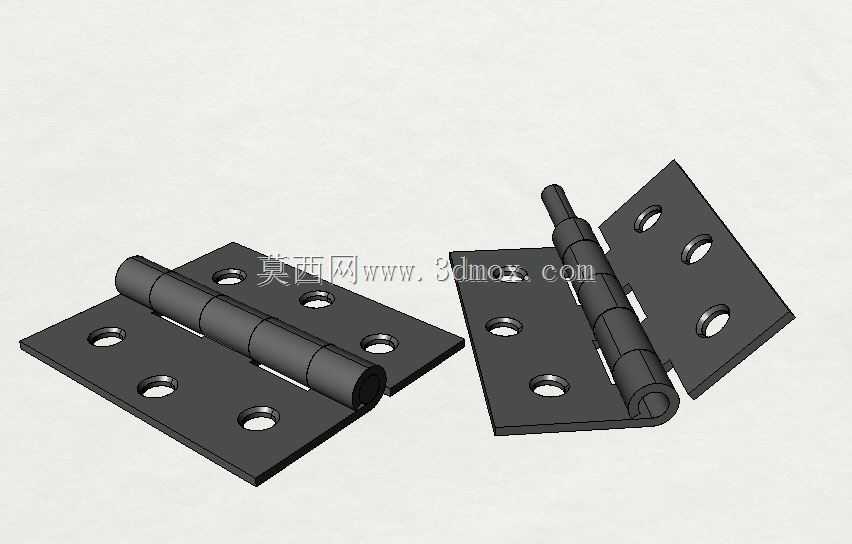

这款表面安装对接铰链，是面向民用家具、工业柜体、轻型设备舱门场景开发的转动连接件，核心作用是实现两个被连接件之间绕固定轴的定角度开合转动，同时保证合页安装后两个对接面的平齐度，避免开合过程中出现板面剐蹭、错位偏移的问题。在实际应用场景中，这类铰链既可以用于木质衣柜、橱柜的门扇与柜体连接，也可适配钣金电气柜、设备检修门的安装需求，还能作为小型工装翻盖结构、可拆卸箱体的连接部件使用，适用场景覆盖家装、工业设备、仓储设施多个领域。从功能特性来看，这款铰链采用对称式双页片搭配通心销轴的结构，两个页片分别通过预留的安装孔与被连接件固定，销轴作为转动核心承担开合过程中的全部径向载荷，页片与销轴的配合间隙经过合理设计，既保证转动过程顺滑无卡滞，又不会出现过大旷量导致门扇下垂错位。页片上的安装孔采用沉孔设计，安装后螺丝头部可以完全没入页片平面，不会突出表面影响门扇闭合的贴合度，也避免凸起的螺丝头剐蹭接触物品。在设计思路上，这款铰链优先考虑了表面安装的适配性，不需要在被连接件上开凿预埋槽位，直接贴合构件表面即可完成固定，大幅降低了安装的加工要求，即使是没有专业开槽工具的场景也能快速完成装配。两个页片的对接边采用交错齿形咬合结构，闭合状态下齿形互相嵌合，能有效提升合页闭合后的整体抗剪切能力，避免外力作用下页片出现横向错位。从安装边界来看，这款铰链的页片为平直矩形结构，安装时只需要保证两个页片的转动轴与门扇开合边完全平行，预留出销轴位置的转动空间即可，不需要额外预留侧边避让位，页片厚度控制在常规五金合页的通用尺寸区间，适配绝大多数12mm至25mm厚度的板材、钣金件安装需求，安装孔位的间距也符合通用五金件的安装规范，可以直接替换同规格的传统平开合页，不需要重新在构件上打孔，大幅降低了旧件更换的施工难度。在转动性能设计上，销轴两端做了限位处理，长期使用过程中不会出现销轴窜动脱出的问题，页片的边缘做了倒角打磨处理，安装和使用过程中不会划伤施工人员或者接触的物件，整体结构没有易损的小零部件，长期开合使用也能保持稳定的连接性能。
