工业级便携磁力钻孔设备结构设计

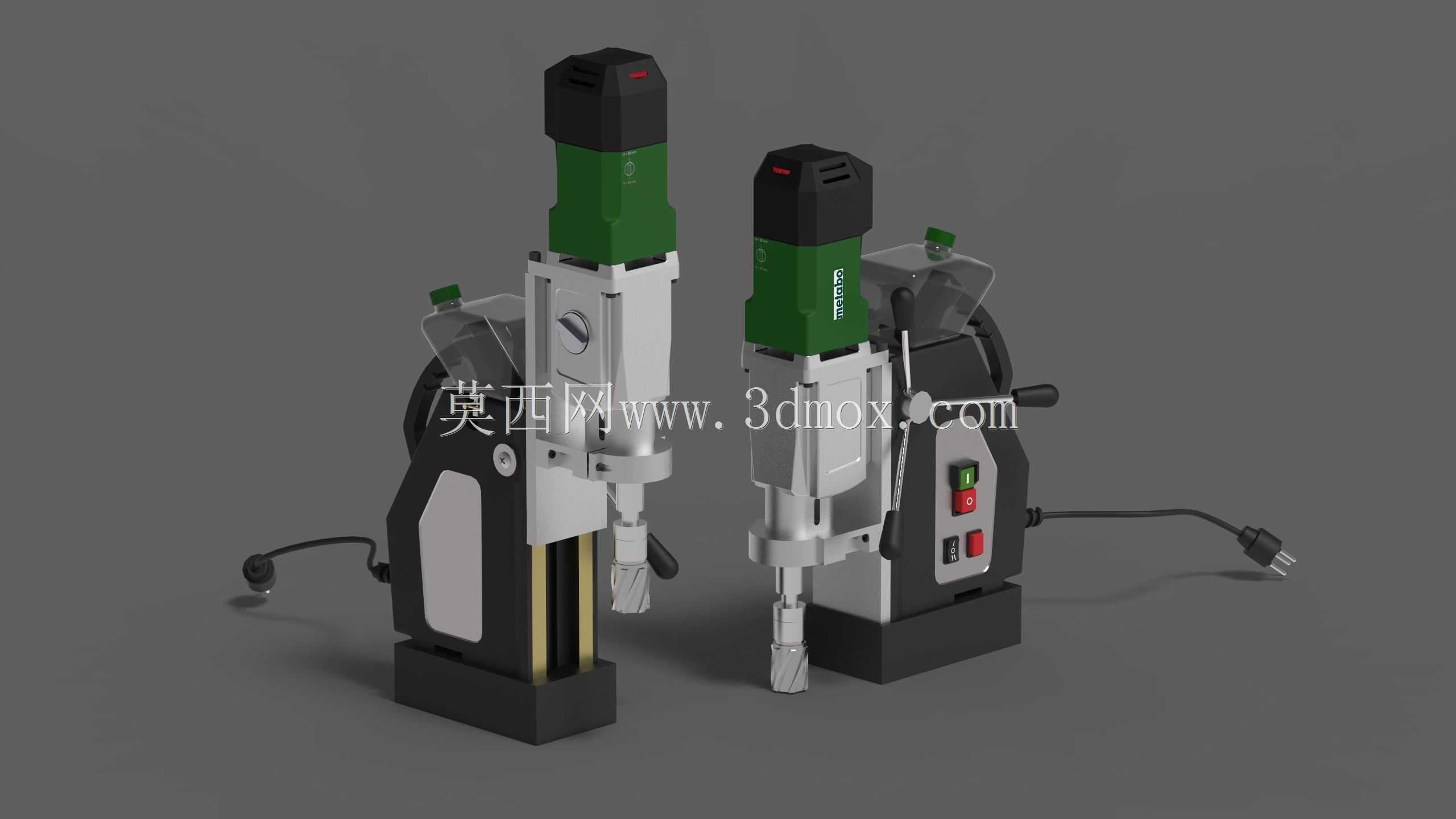

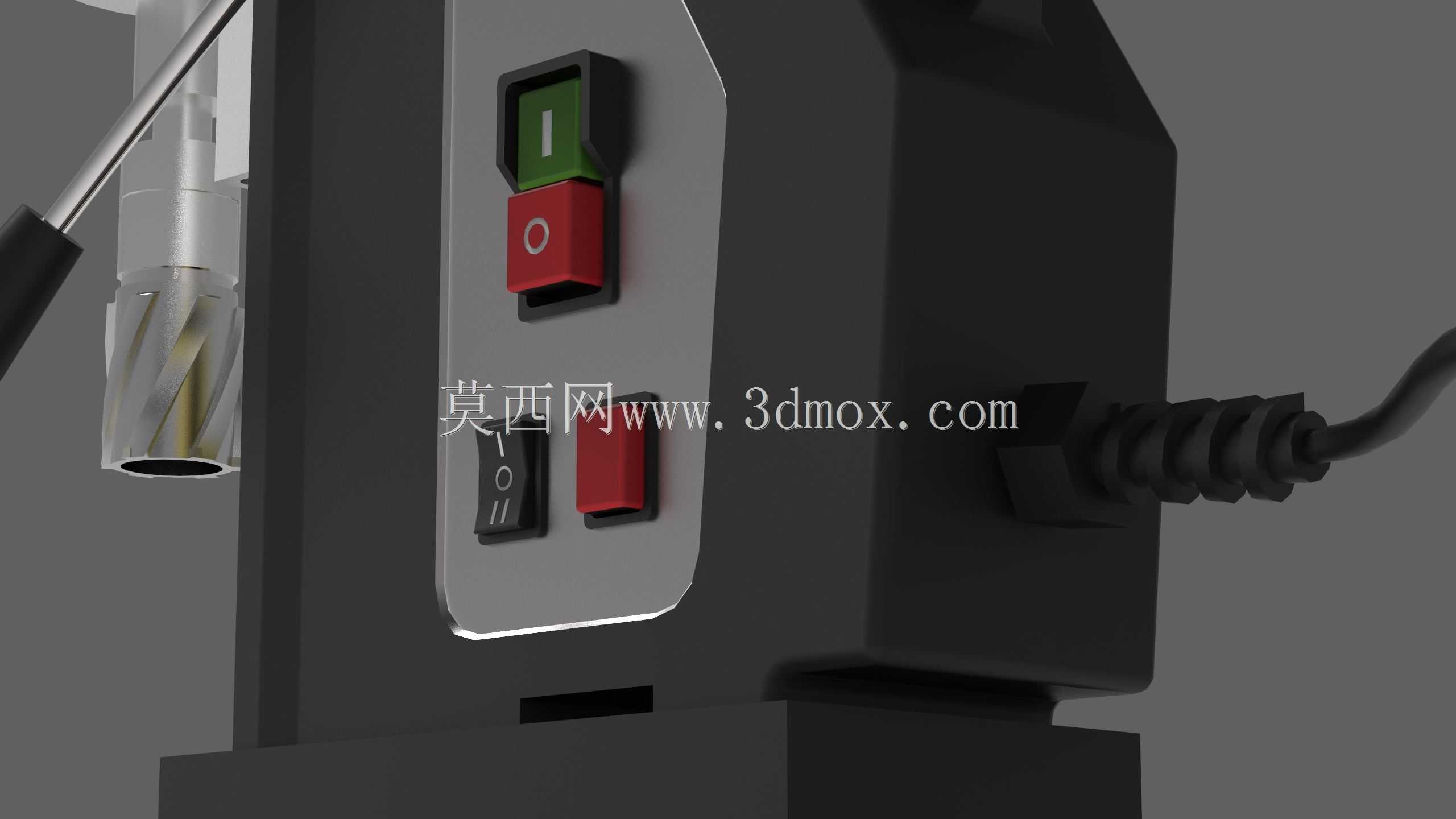

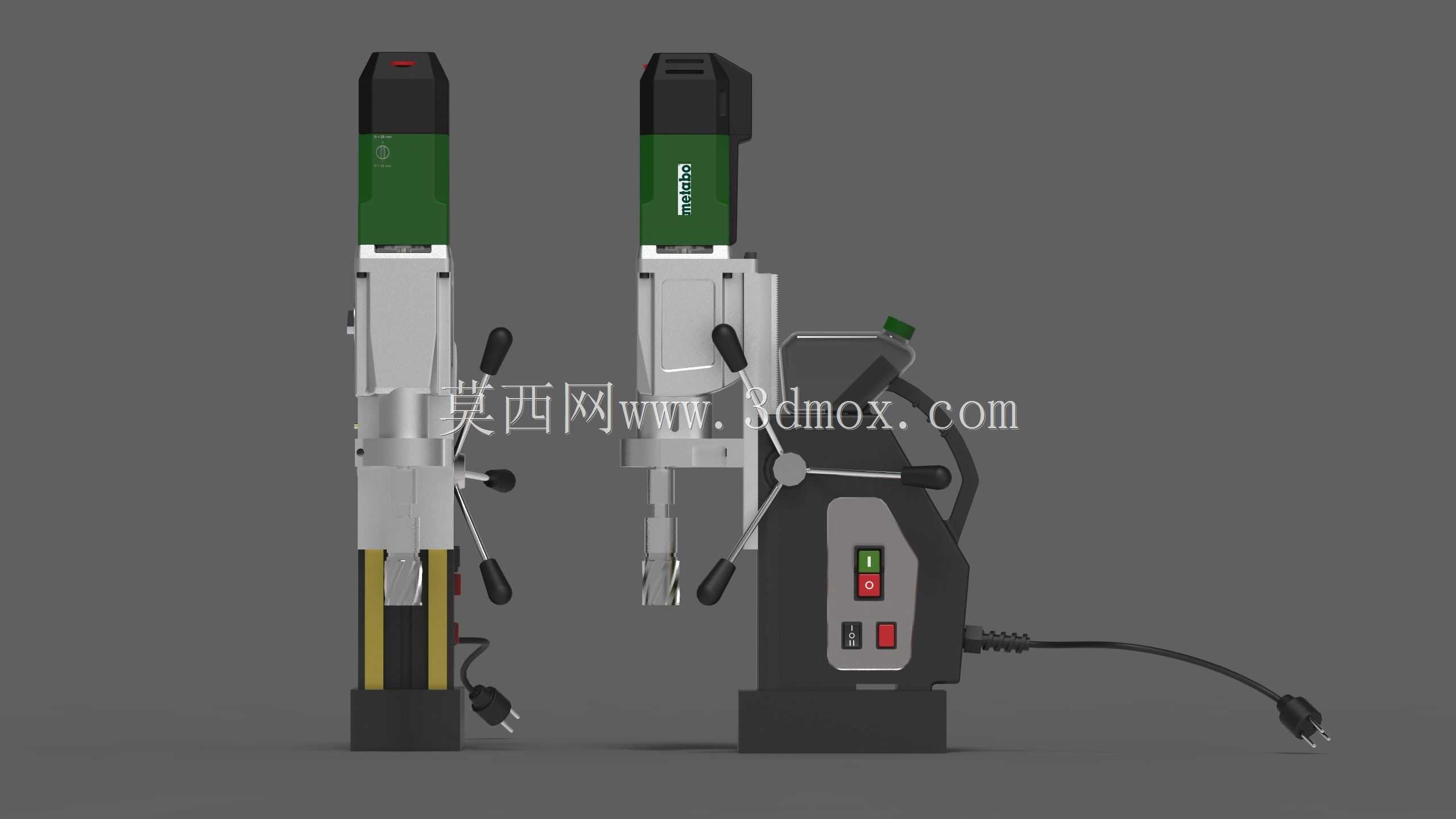

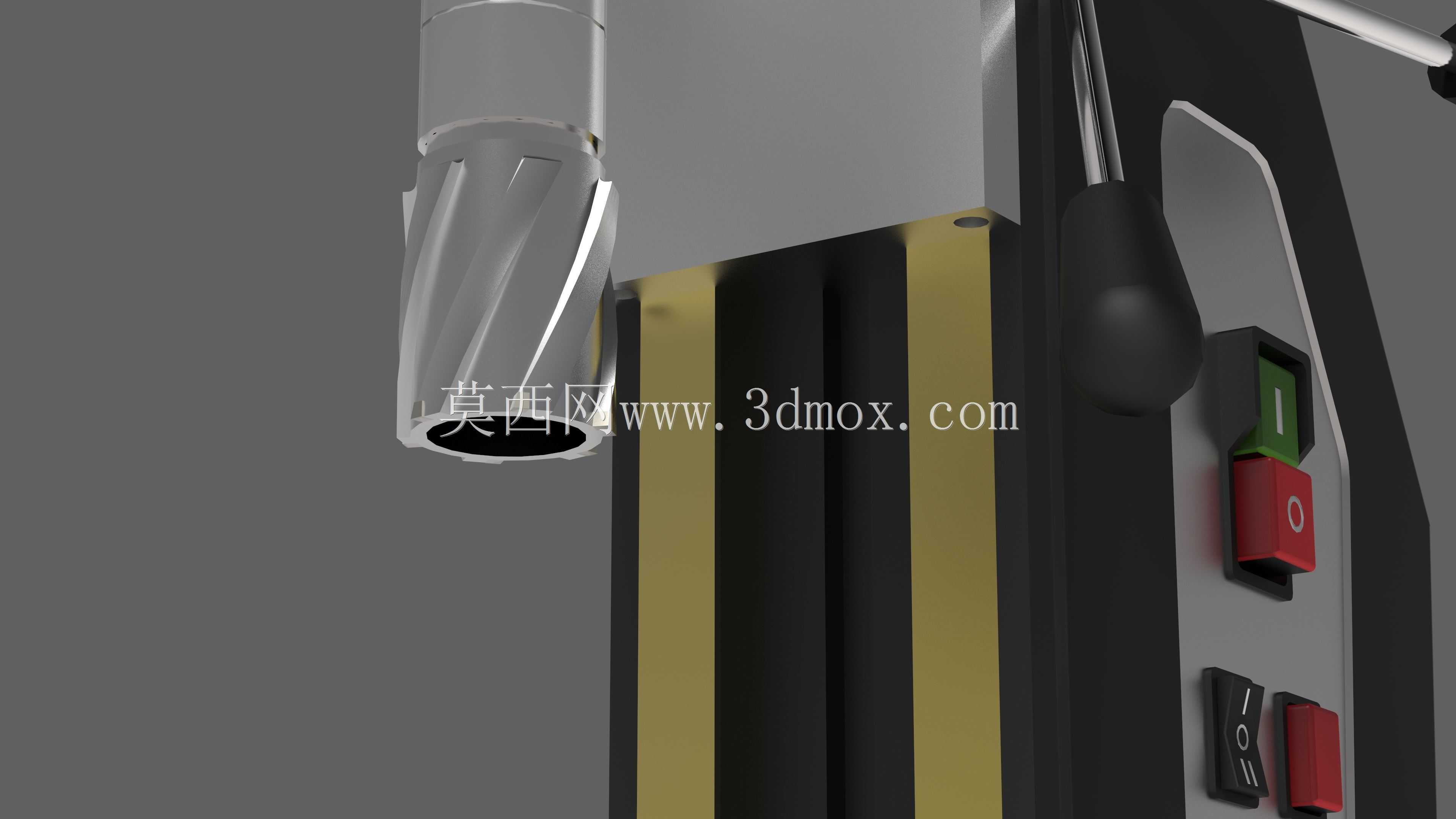

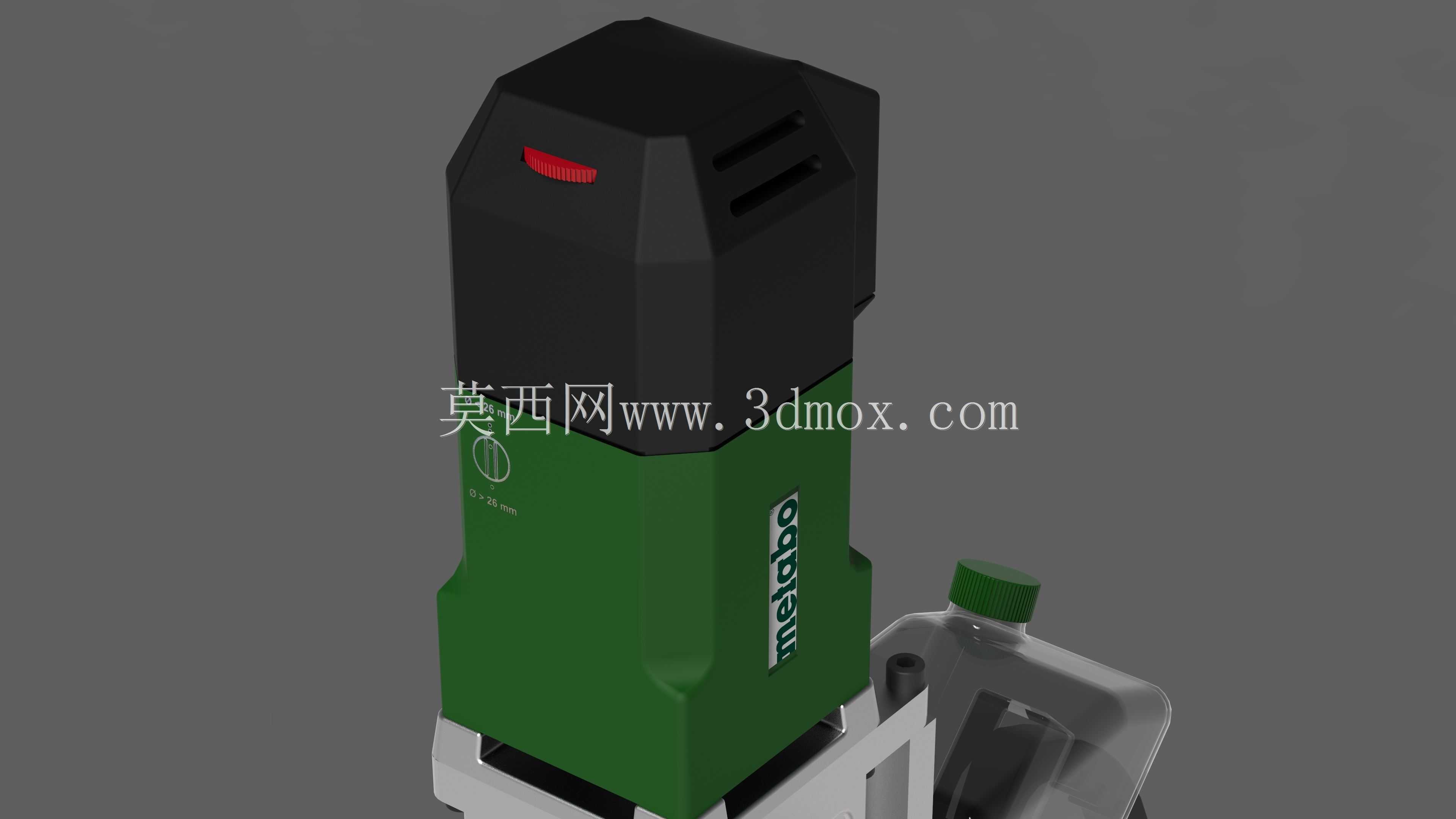

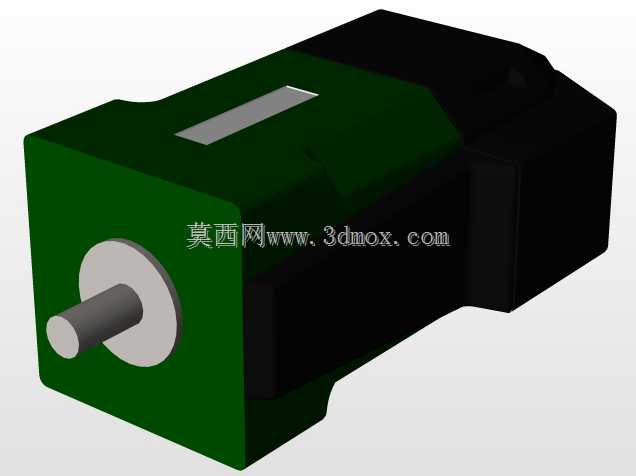

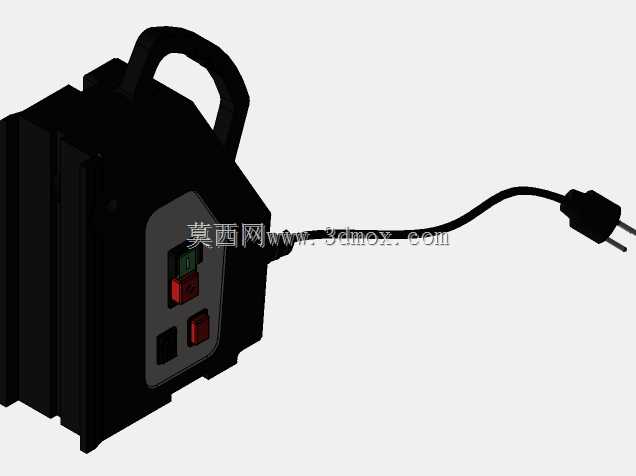

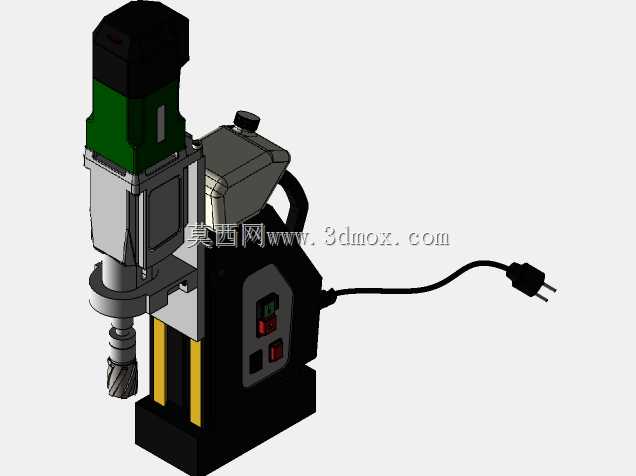

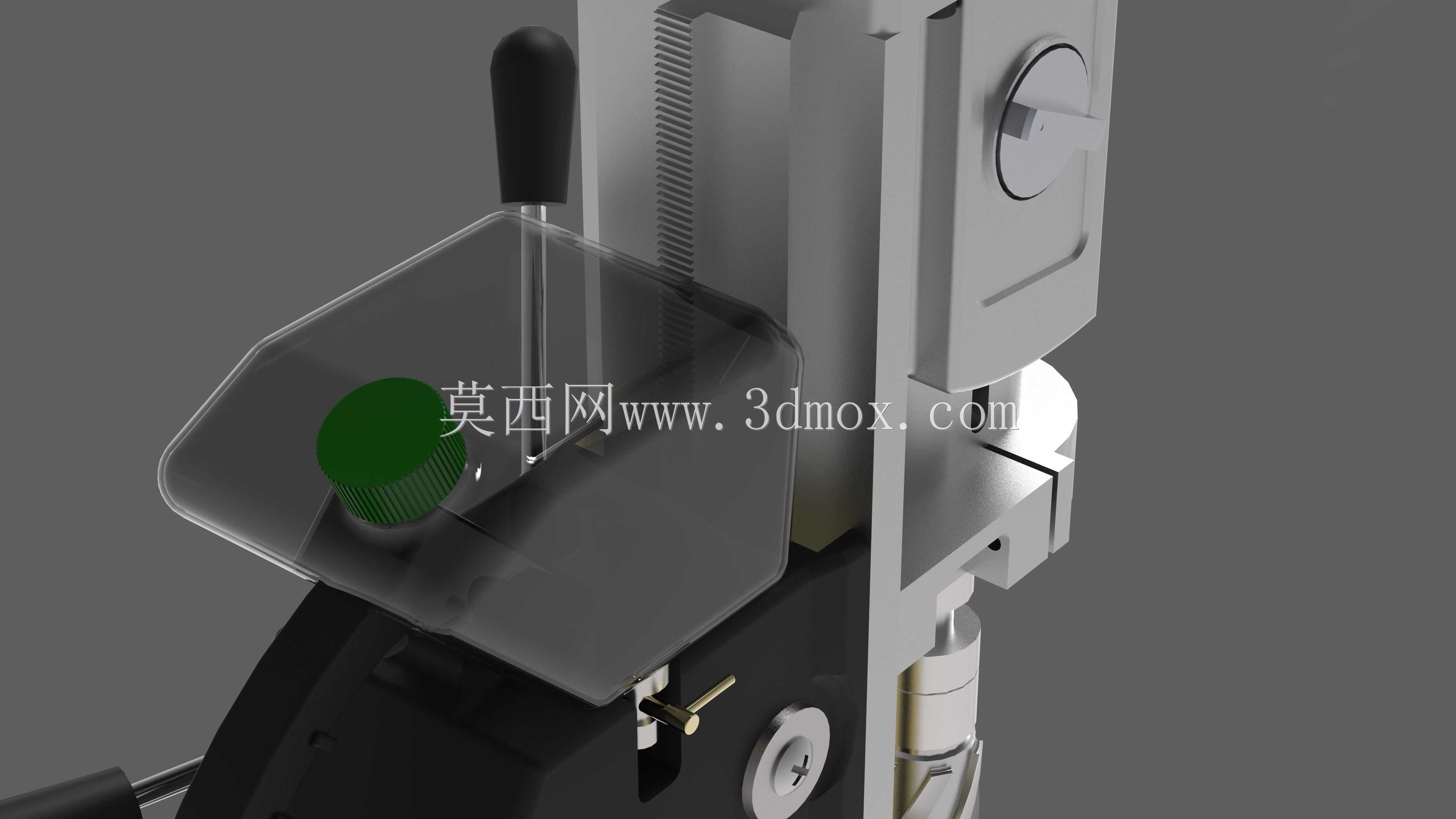

这款磁力钻孔设备主要面向钢结构现场施工、重型设备维保、桥梁工程作业、大型罐体加工等无法移动重型工件的作业场景，解决传统台钻无法适配现场大尺寸工件加工、手持钻机钻孔精度不足的痛点，可直接吸附在铁质工件表面完成钻孔、铰孔、攻丝等多道加工作业，大幅降低现场加工的工件转运成本，提升高空、狭窄空间内的加工作业效率。设备整体采用立式紧凑布局，核心分为磁座吸附单元、进给传动单元、动力输出单元、操控交互单元四个功能模块，底部磁座采用高磁导率电工纯铁材质，通电后可产生强吸附力，在倒置、垂直立面等非常规作业面也能稳定固定设备，避免加工过程中设备移位引发的加工偏差与安全隐患，磁座底部做了平面度精磨处理，可与平整工件表面完全贴合，保证吸附力无损耗。动力单元采用高速串激电机配置，输出扭矩覆盖常规金属加工的钻孔需求，可适配不同直径的空心钻头、麻花钻头，针对不同厚度的钢材、铸铁材质工件都能稳定切削，电机外壳设置了多道对流散热槽，长时间连续作业时可快速导出内部热量，避免电机过热烧损，延长设备连续作业时长。进给机构采用齿轮齿条手动进给结构，操作手柄设置在设备侧方，作业人员可单手操控进给量，进给行程做了限位设计，避免钻头超程进给损坏设备或工件，进给导轨采用硬质铝合金材质，表面做了硬质阳极氧化处理，耐磨性能优异，长期使用也不会出现进给卡顿、间隙过大的问题。操控区域集中设置在设备侧部面板，电源开关、正反转切换、转速调节按键按操作逻辑排布，作业时无需大幅度移动手部即可完成所有参数调整，面板做了防水防尘密封处理，可适配车间多尘、户外零星小雨的作业环境。设备整体外形控制在单人可手持搬运的尺寸范围内，重量平衡经过优化，搬运时重心贴合手部握持位置，长时间携带也不会产生过度的负重疲劳，电源线采用耐油橡胶护套线缆，可抵御车间常见的油污腐蚀、拖拽磨损，适配工地复杂的布线环境。两款不同配置的机型分别针对轻量便携作业与大扭矩重载作业场景，可满足不同加工孔径、不同作业空间的使用需求，设备的安装边界仅需保证磁座吸附面有足够的平整铁质接触面即可，无需额外的安装固定夹具，吸附固定后即可快速开始加工作业，大幅缩短现场加工的准备时间。
