轨道车辆动力走行部转向架结构设计

　　作为轨道车辆走行系统的核心承载部件，该转向架直接决定了动车组运行的平稳性、安全性与牵引传动效率，是高速轨道交通装备中集成度最高的机械子系统之一。从线路适配场景来看，这类动力转向架主要应用于时速200-350公里级的电气化客运动车组，既要承担车体与乘客的全部垂向载荷，还要传递牵引电机输出的驱动力矩、制动系统产生的制动力，同时缓冲线路不平顺带来的横向、垂向冲击，适配既有线与高速专线的多种轨道工况。

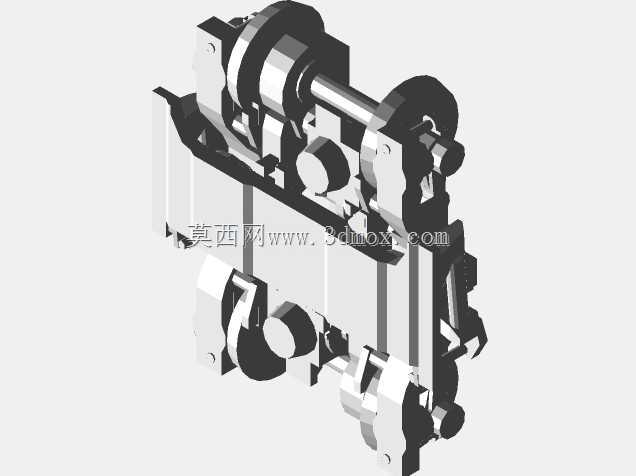

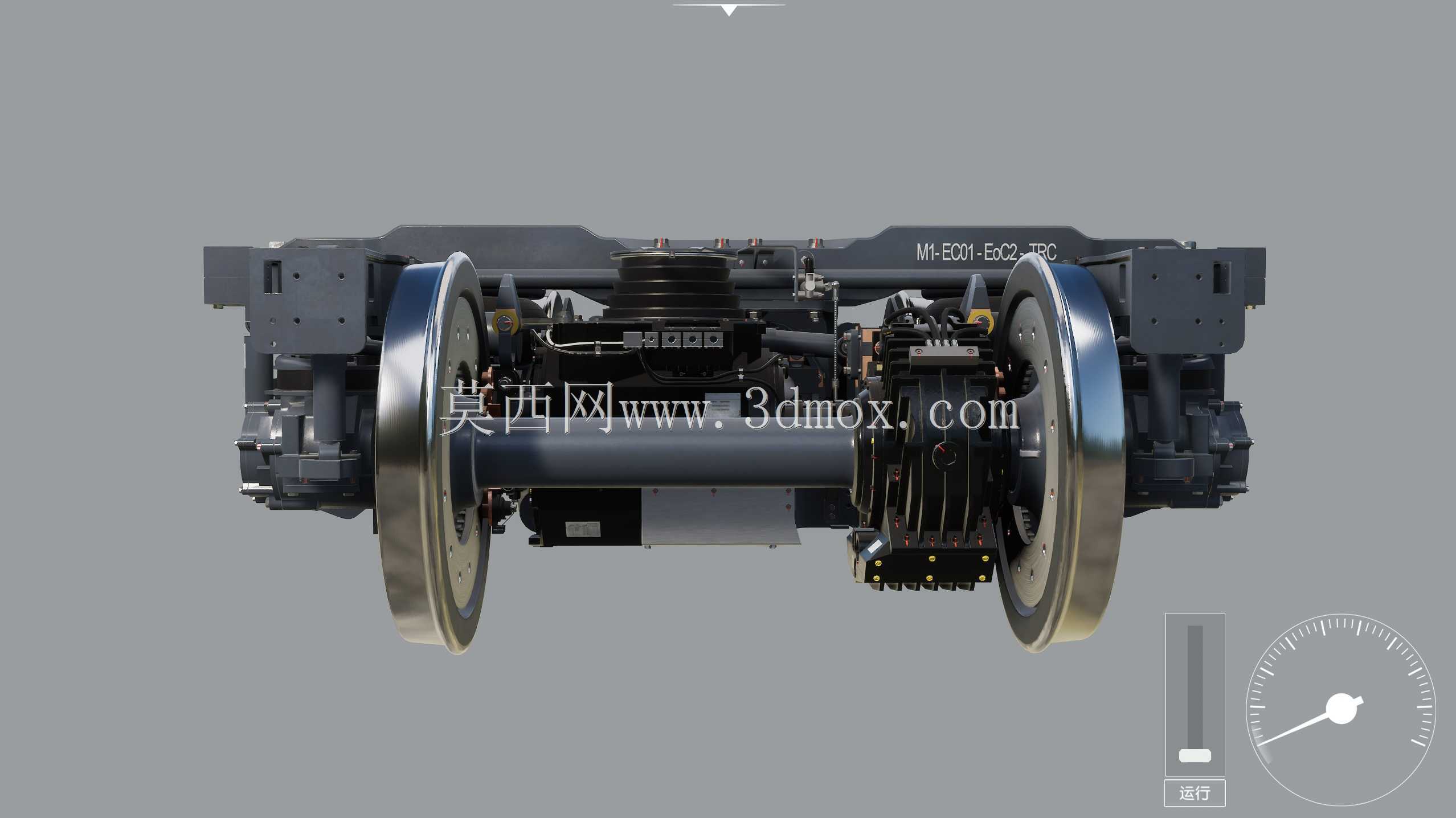

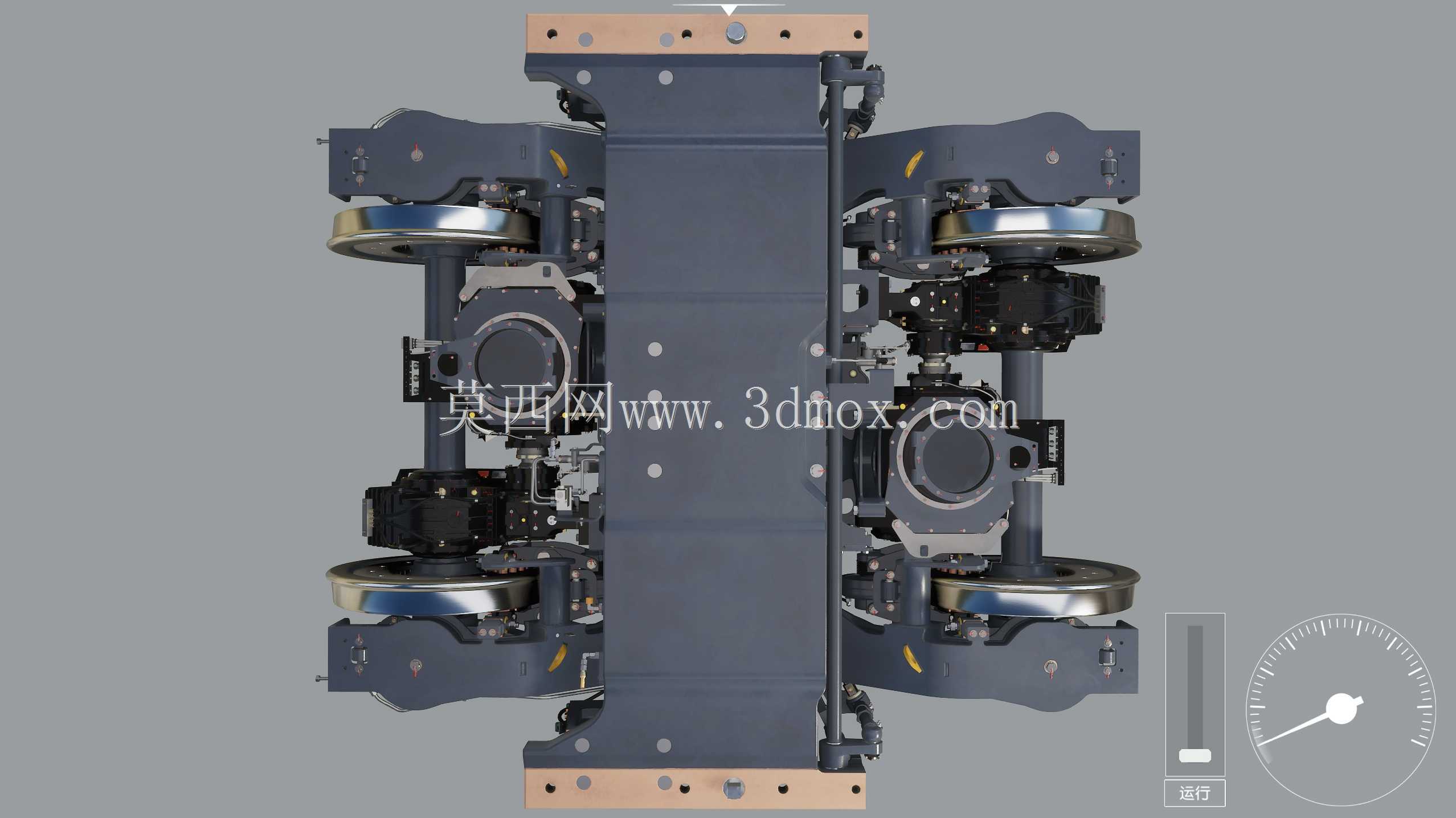

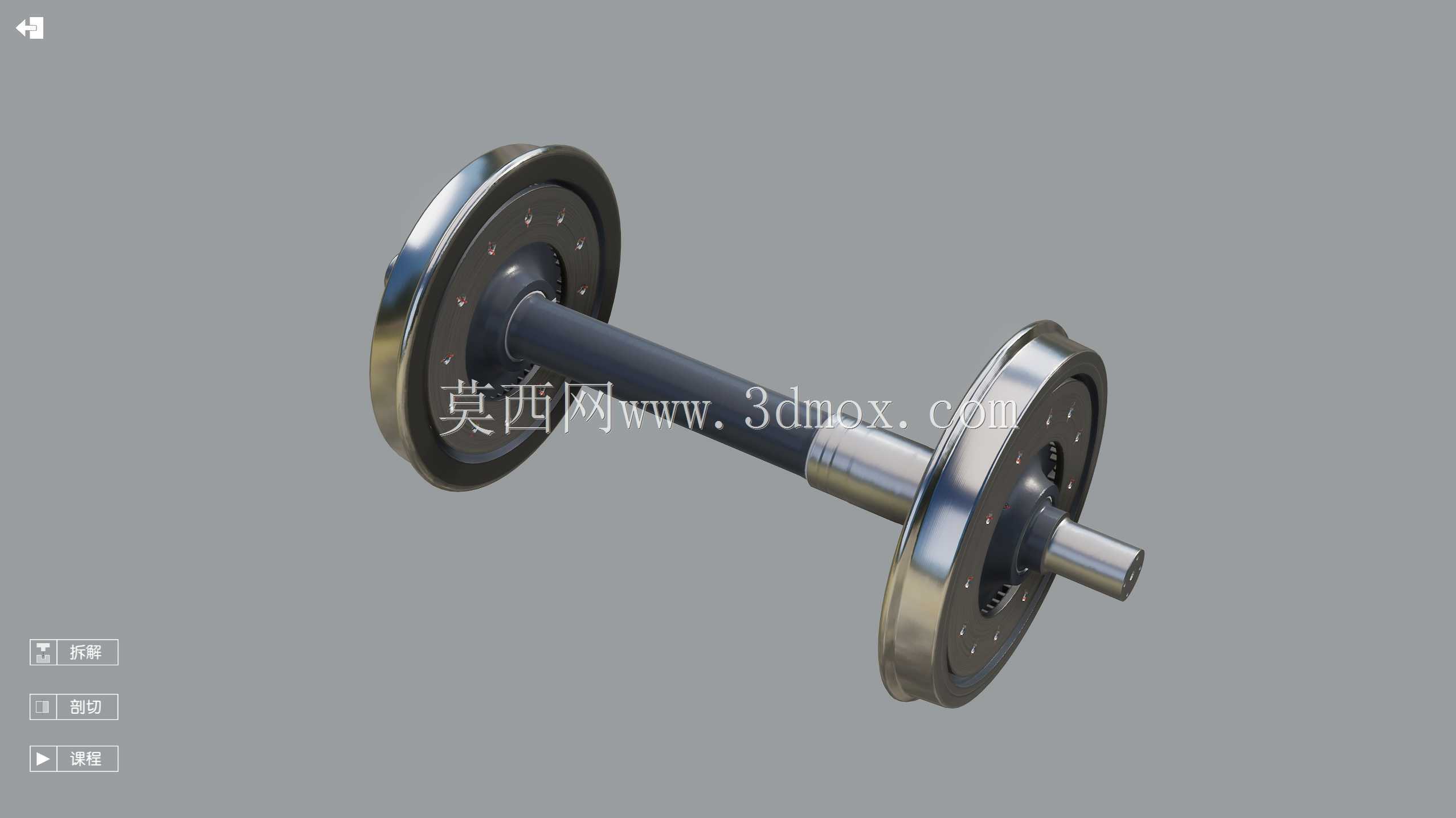

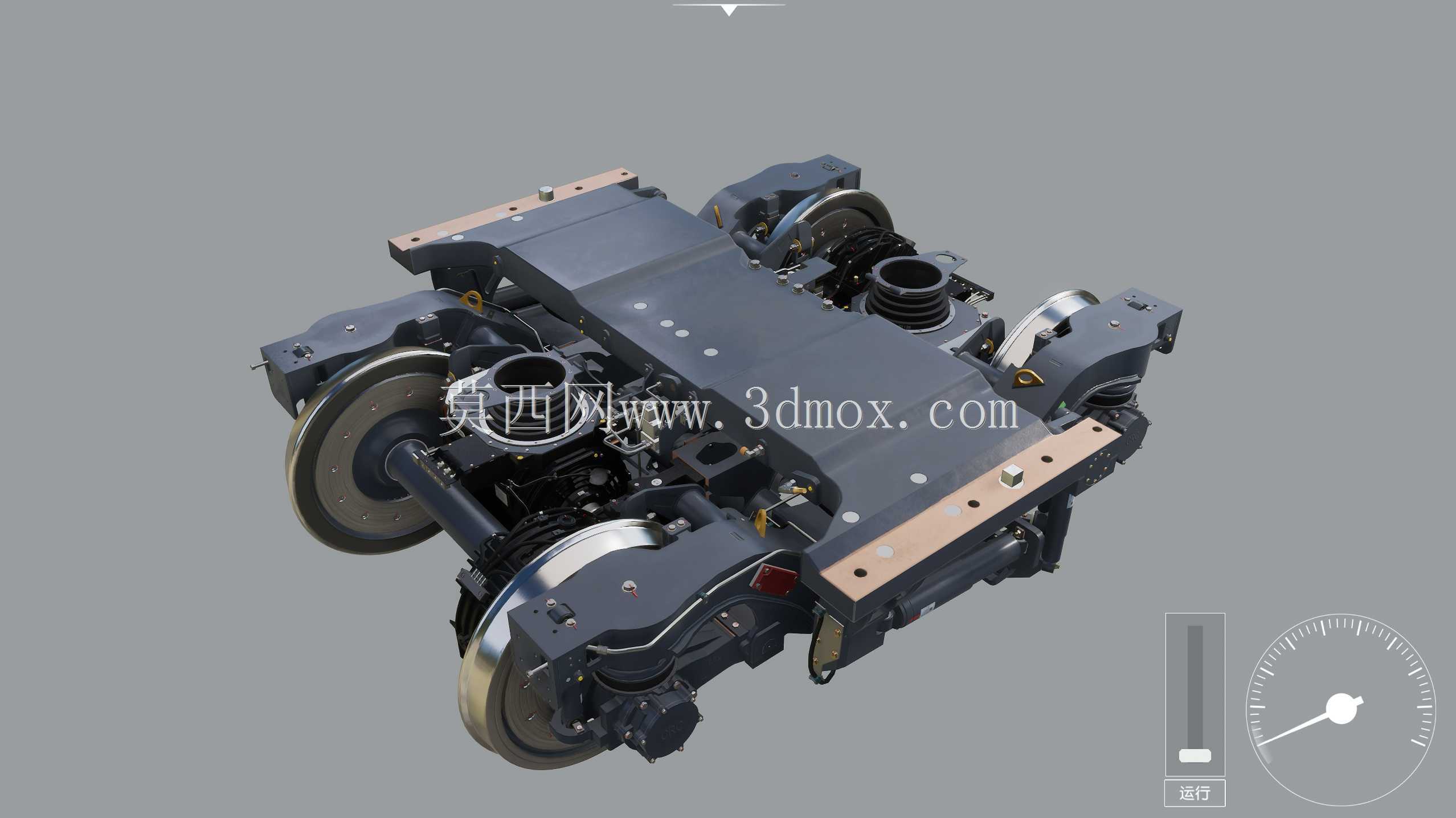

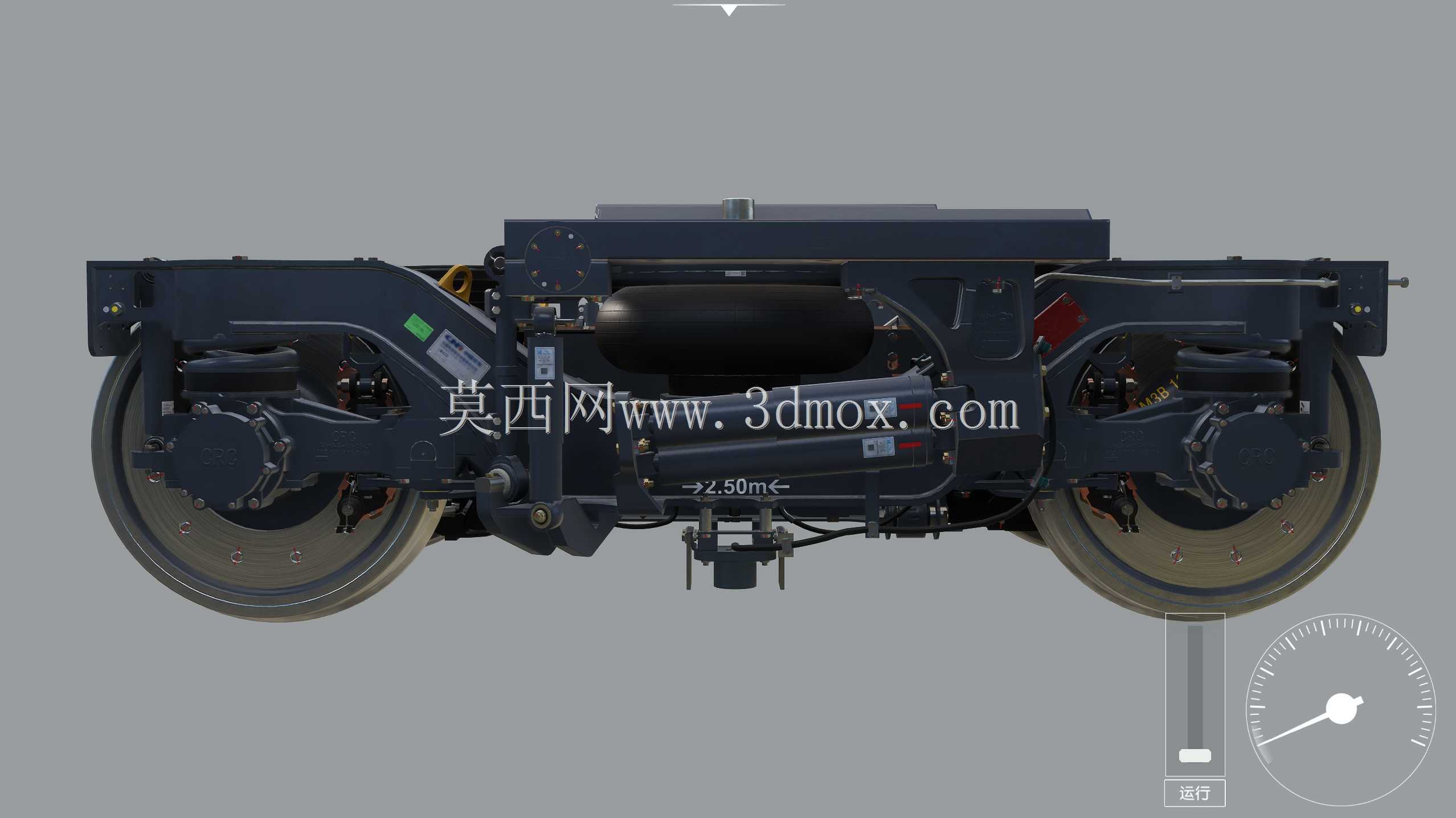

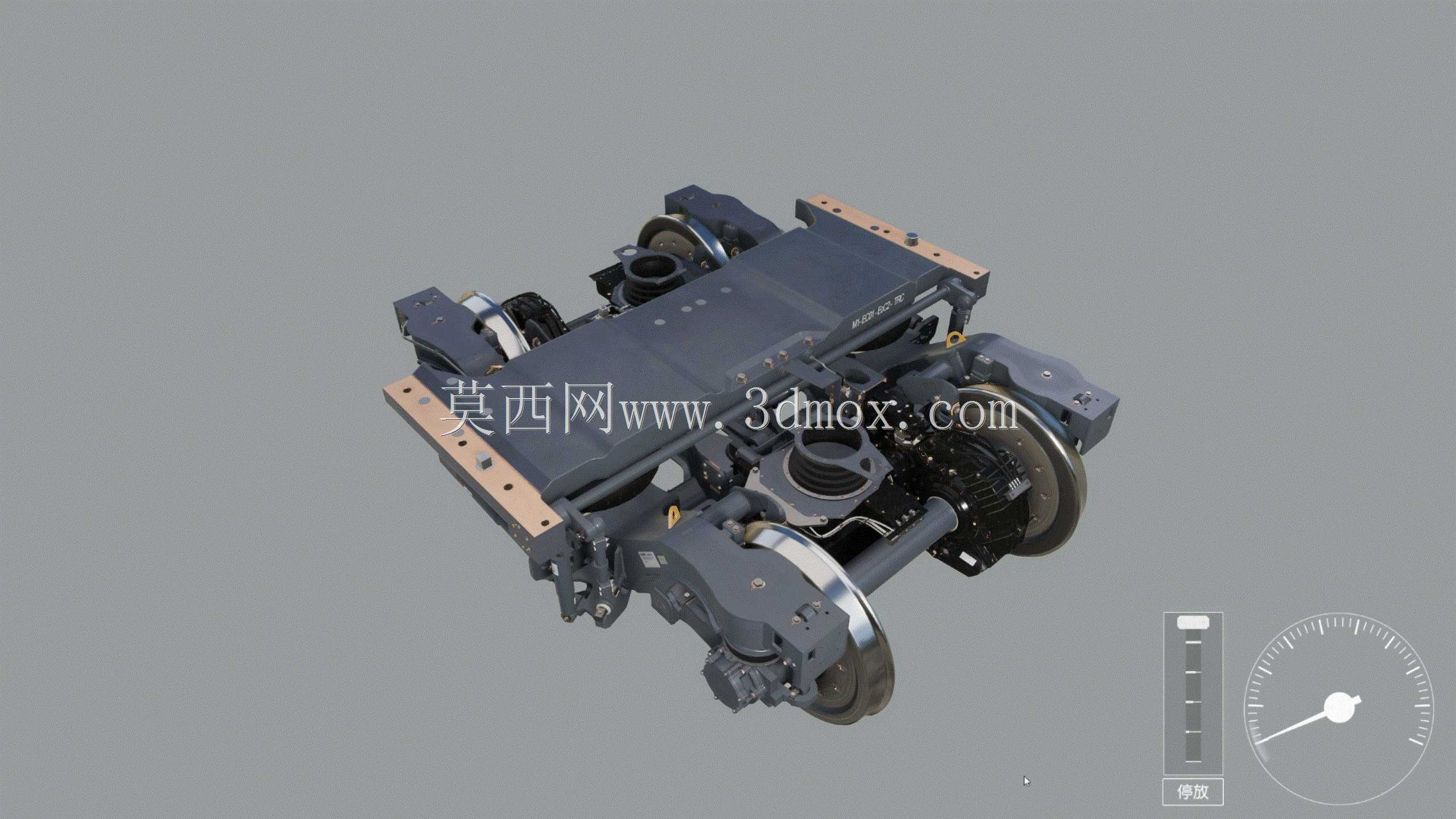

　　从结构功能拆分来看，整个转向架以H型焊接构架为核心安装基体，构架采用低合金高强度钢板焊接成型，侧梁内部设计为中空箱型结构，既兼顾整体刚度要求，又能有效控制簧下质量，避免过大的轮轨冲击载荷。轮对部分采用整体辗钢车轮搭配空心车轴，轴颈位置安装双列圆锥滚子轴承，直接与构架侧梁的定位座配合，一系悬挂采用钢弹簧加垂向减振器的结构，为轮对提供合适的纵横向定位刚度，保证轮对在过曲线时能产生适量的横移与回转，降低轮缘磨耗。

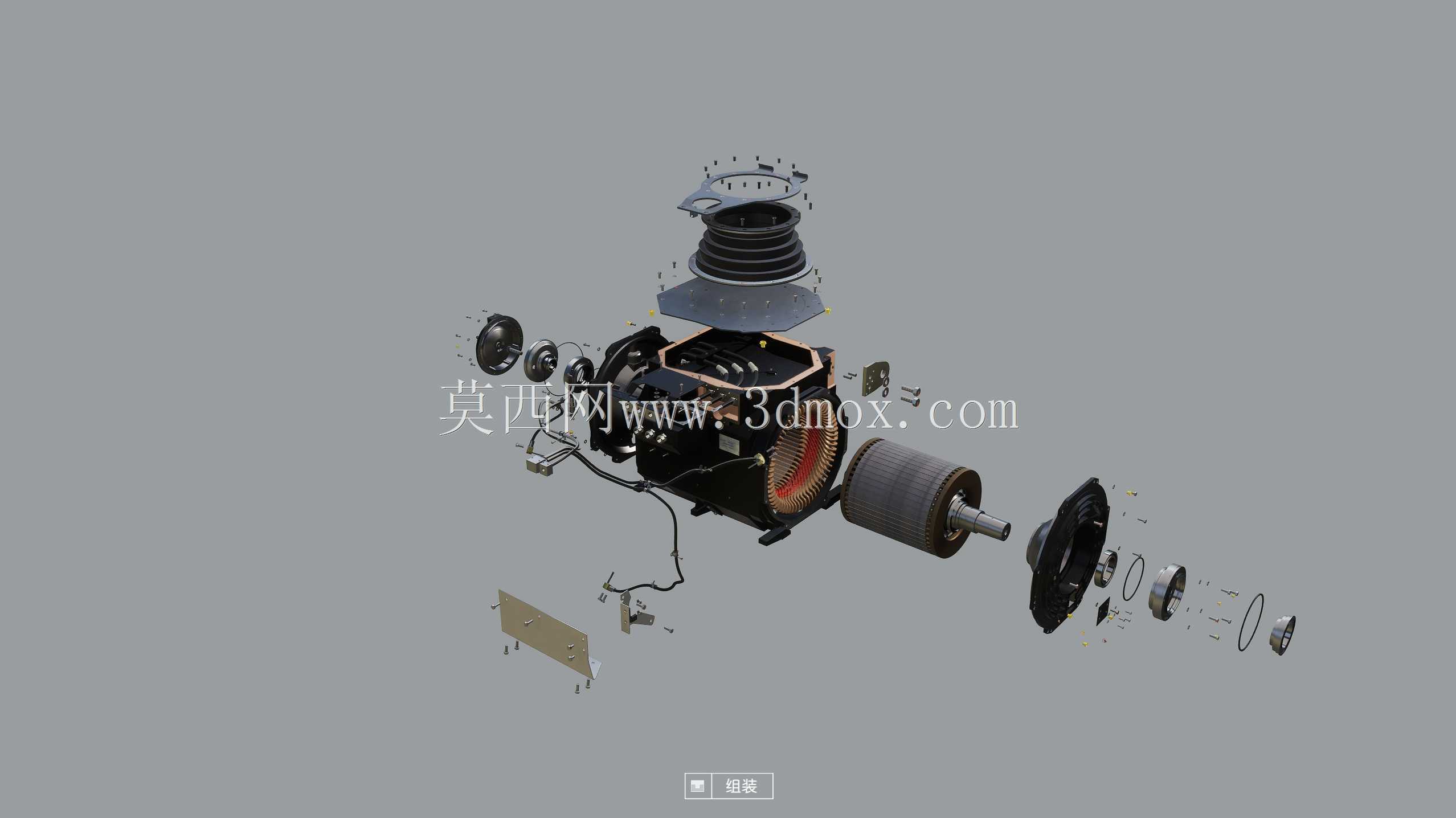

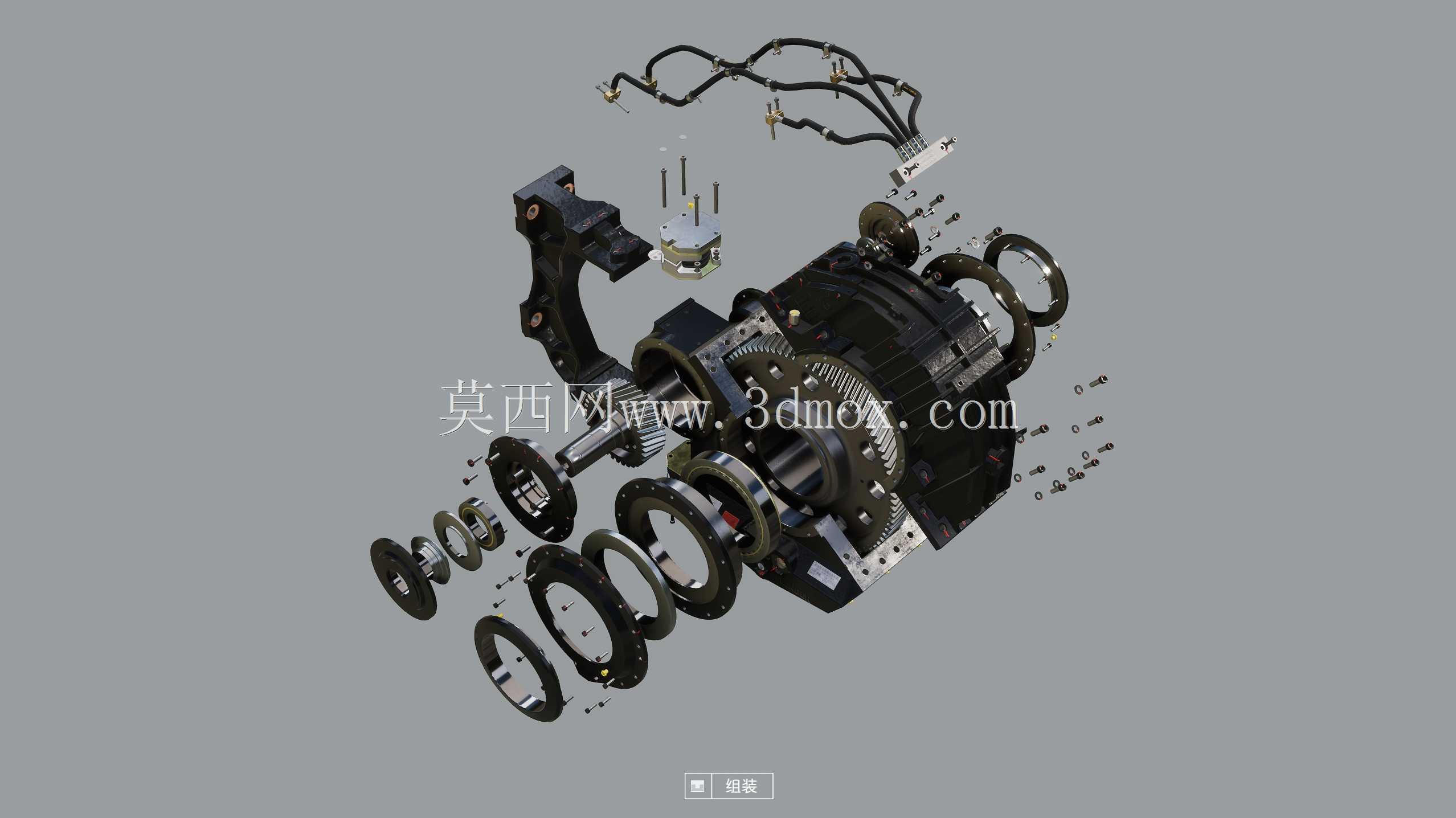

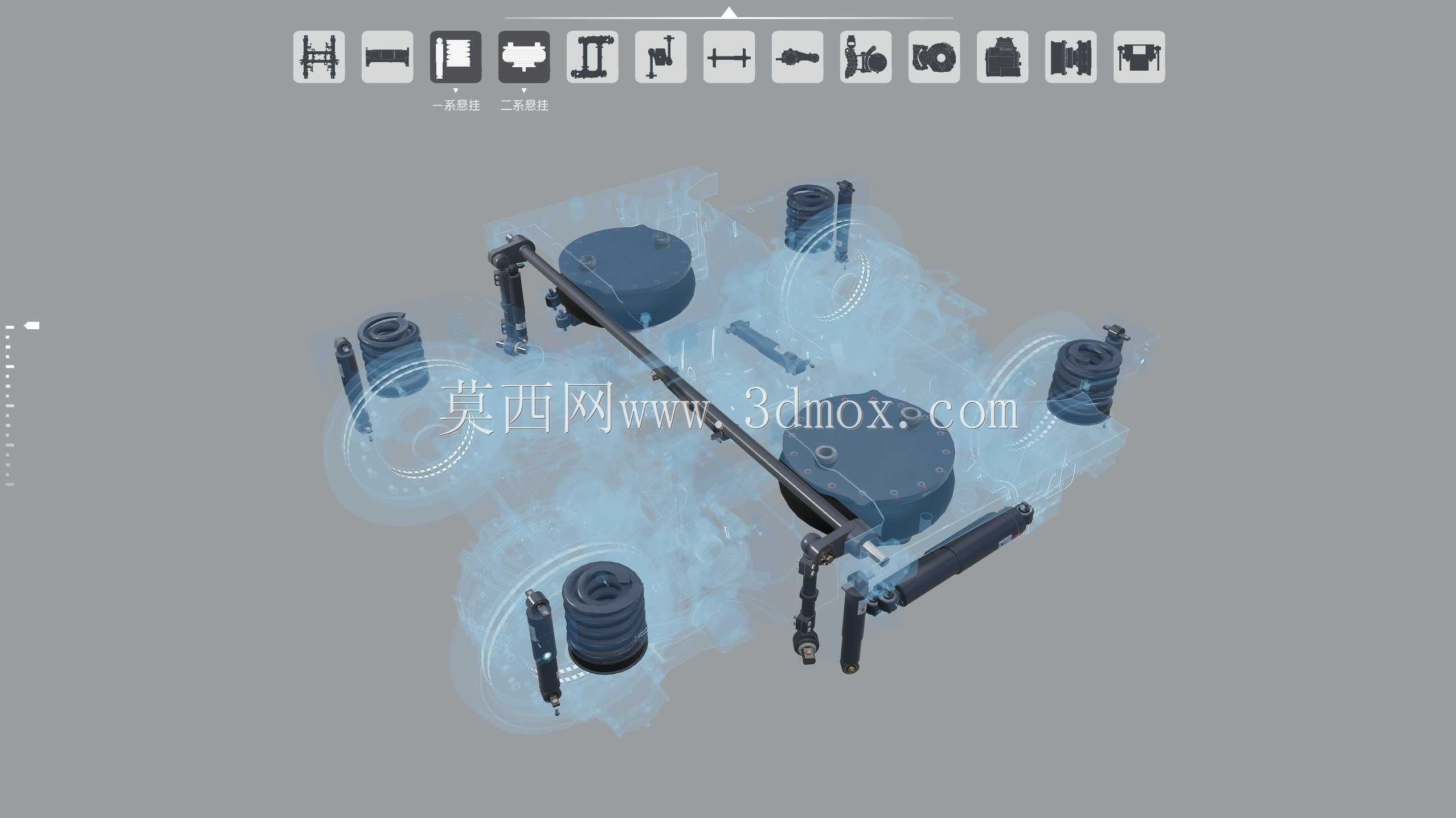

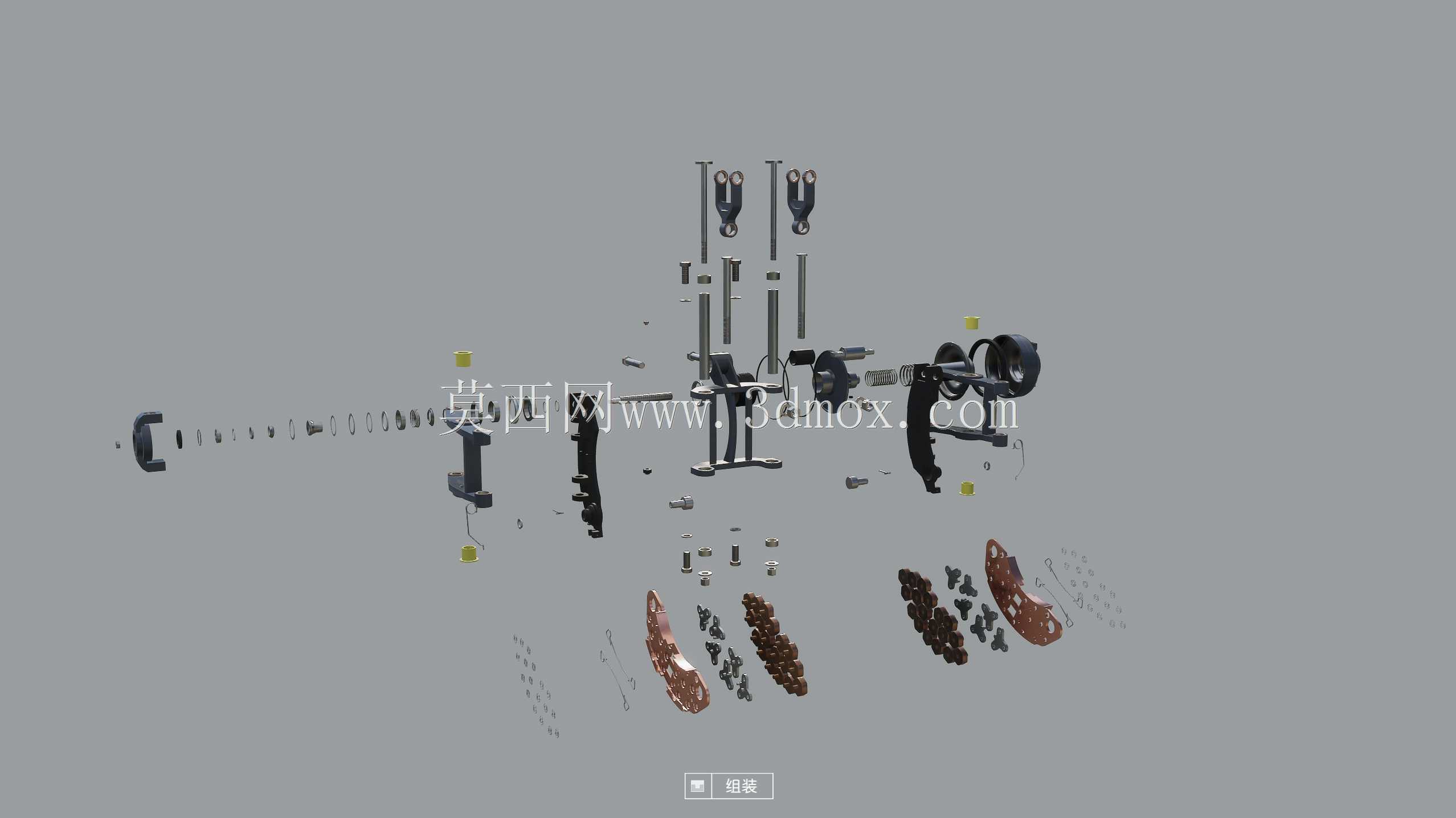

　　牵引驱动单元集成在构架横梁位置，牵引电机通过弹性吊杆悬挂在构架上，电机输出端通过齿式联轴节与齿轮箱连接，齿轮箱采用抱轴式半悬挂安装，一端通过轴承支撑在车轴上，另一端通过弹性节点与构架相连，这种布置方式能有效隔离轮对振动向电机的传递，同时保证齿轮啮合的稳定间隙。二系悬挂采用空气弹簧结构，安装在构架侧梁与车体枕梁之间，配合横向减振器、抗蛇行减振器与牵引拉杆，既能为车体提供足够的垂向支撑刚度，又能衰减车辆高速运行时的蛇行运动，保证车厢内的乘坐舒适度。基础制动单元采用轮盘式制动结构，制动夹钳单元直接安装在构架侧梁的安装座上，制动盘固定在车轮辐板位置，制动时闸片夹紧制动盘，通过摩擦力将车辆动能转化为热能散出，配合电制动实现不同速度级下的稳定减速。

　　设计过程中需要严格控制各部件的安装边界尺寸，转向架整体长度需控制在3.2米以内，宽度不超过2.8米，整体高度从轨面到构架上平面不超过1.1米，保证能顺利通过车辆限界要求，不会与线路周边设备、车体底架设备产生干涉。轮对内侧距严格控制在1353±2mm范围内，保证轮缘与钢轨的配合间隙符合线路运行要求，同一轮对的车轮直径差不超过1mm，同一转向架的轮径差不超过2mm，避免运行过程中产生偏磨与横向振动。各悬挂部件的刚度参数需要经过多体动力学仿真迭代，一系悬挂的垂向刚度匹配要保证轴箱的定位精度，二系空气弹簧的刚度特性要覆盖不同载客量下的车体高度变化，抗蛇行减振器的阻尼参数要匹配车辆的最高运行速度，避免出现失稳工况。

　　在安装接口设计上，构架上的电机安装座、齿轮箱吊座、制动夹钳安装座都需要加工出精准的定位止口，安装孔位采用铰制孔螺栓配合，保证各部件安装后的位置精度，避免运行过程中出现松动移位。牵引拉杆采用两端带橡胶节点的结构，两端的安装中心距误差控制在0.5mm以内，保证牵引力传递过程中不会产生附加的横向力矩。所有管路与线缆的布置都沿着构架侧梁、横梁的走线槽固定，与运动部件之间预留至少30mm的安全间隙，避免车辆运行过程中振动导致管线磨损。

　　从实际运维角度出发，该结构设计充分考虑了部件的可更换性，轴箱轴承、一系弹簧、减振器等易损件都设计为独立可拆结构，不需要整体拆卸构架即可完成更换，轮对镟修时也可以直接将轮对与轴箱整体落出，大幅降低运维的时间成本。构架上预留了轴温传感器、加速度传感器的安装接口，可实时监测运行过程中轴承温度、构架振动加速度等参数，为故障预判提供数据支撑。整个转向架的重量分配经过严格优化，簧下质量占比控制在合理范围内，有效降低了轮轨之间的动作用力，既能减少车轮与钢轨的磨耗，也能降低线路的维护成本，适配长交路、高密度的客运运营需求。
