港口散货作业立式螺旋卸船装备结构

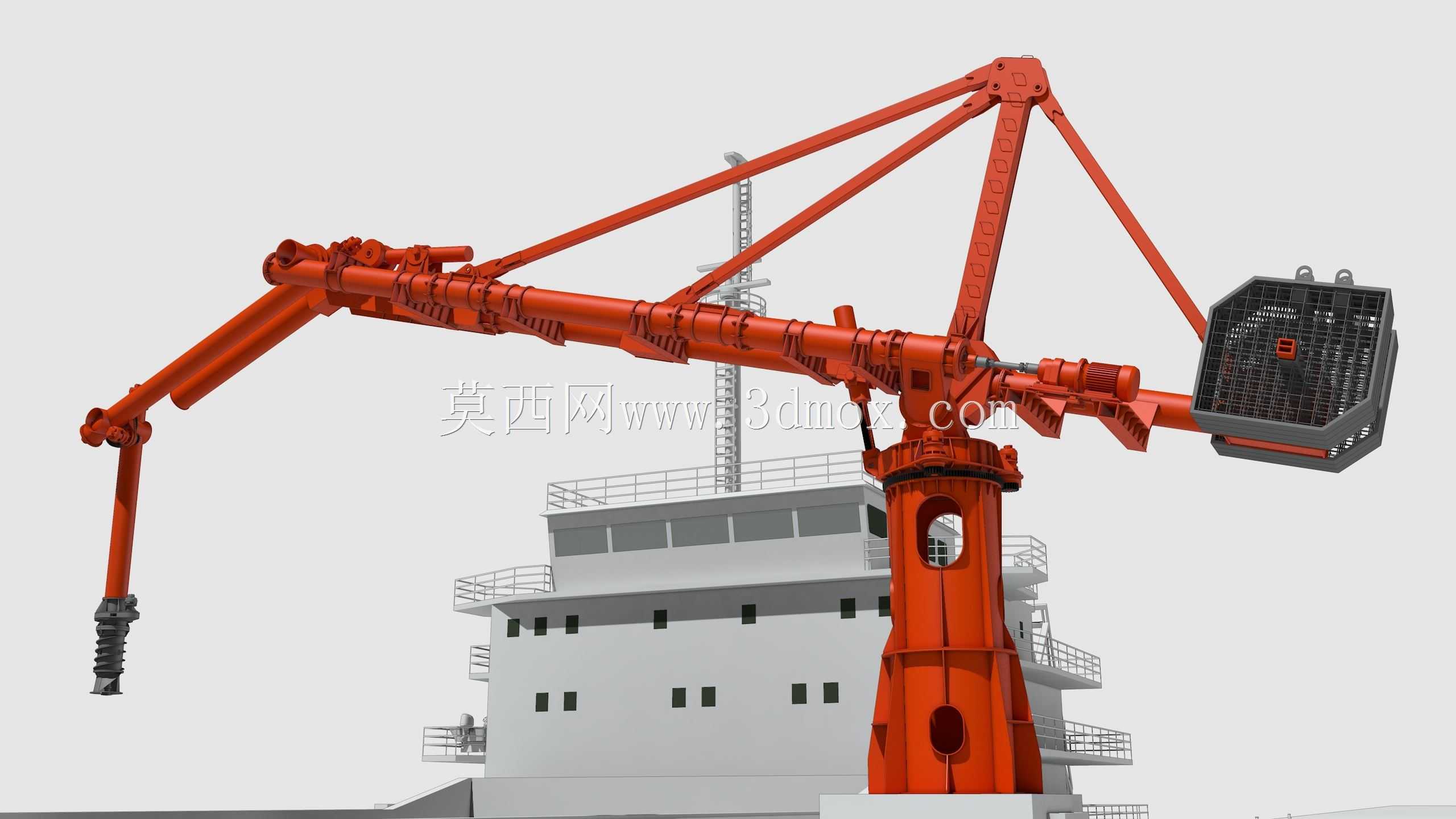

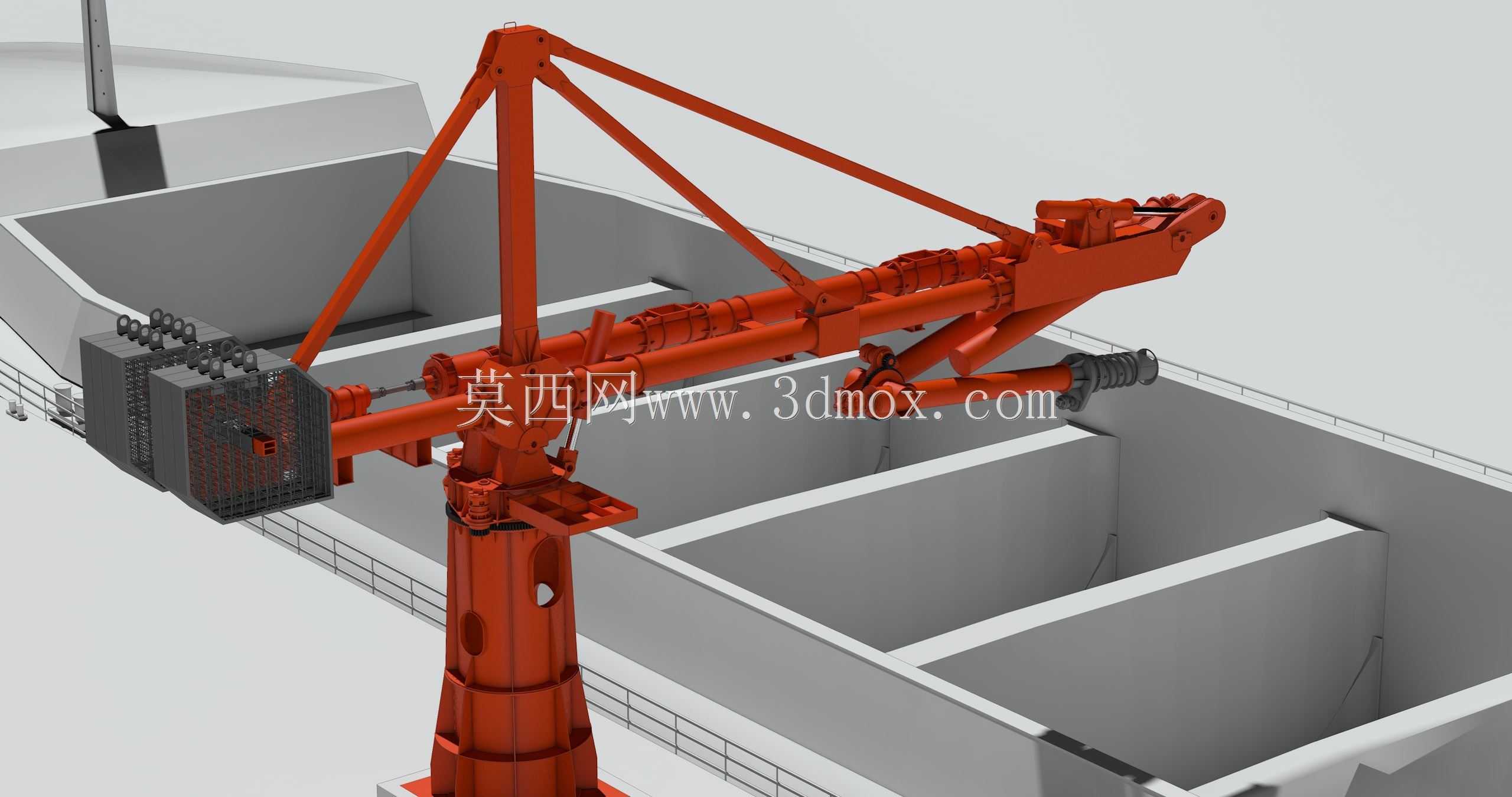

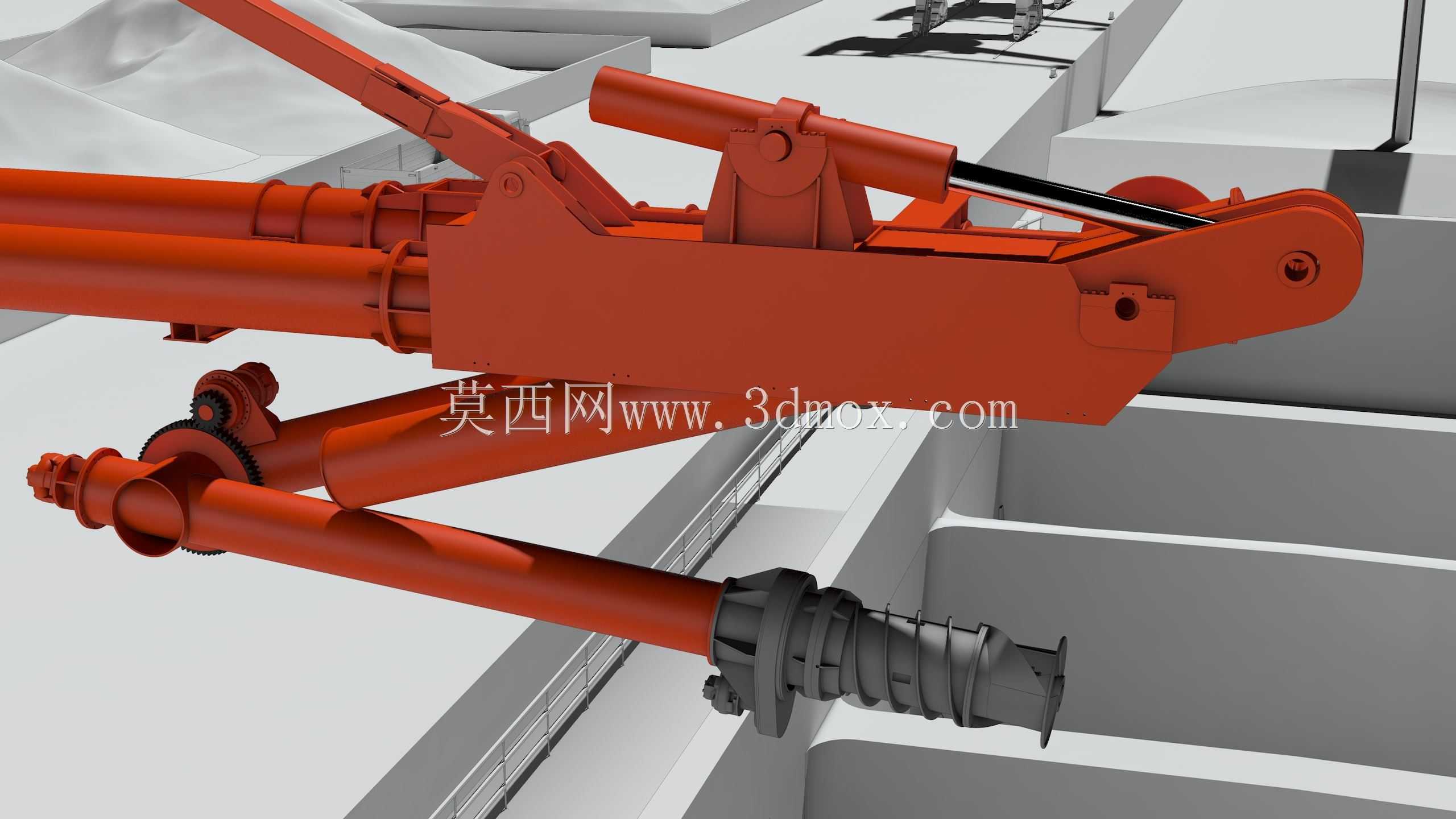

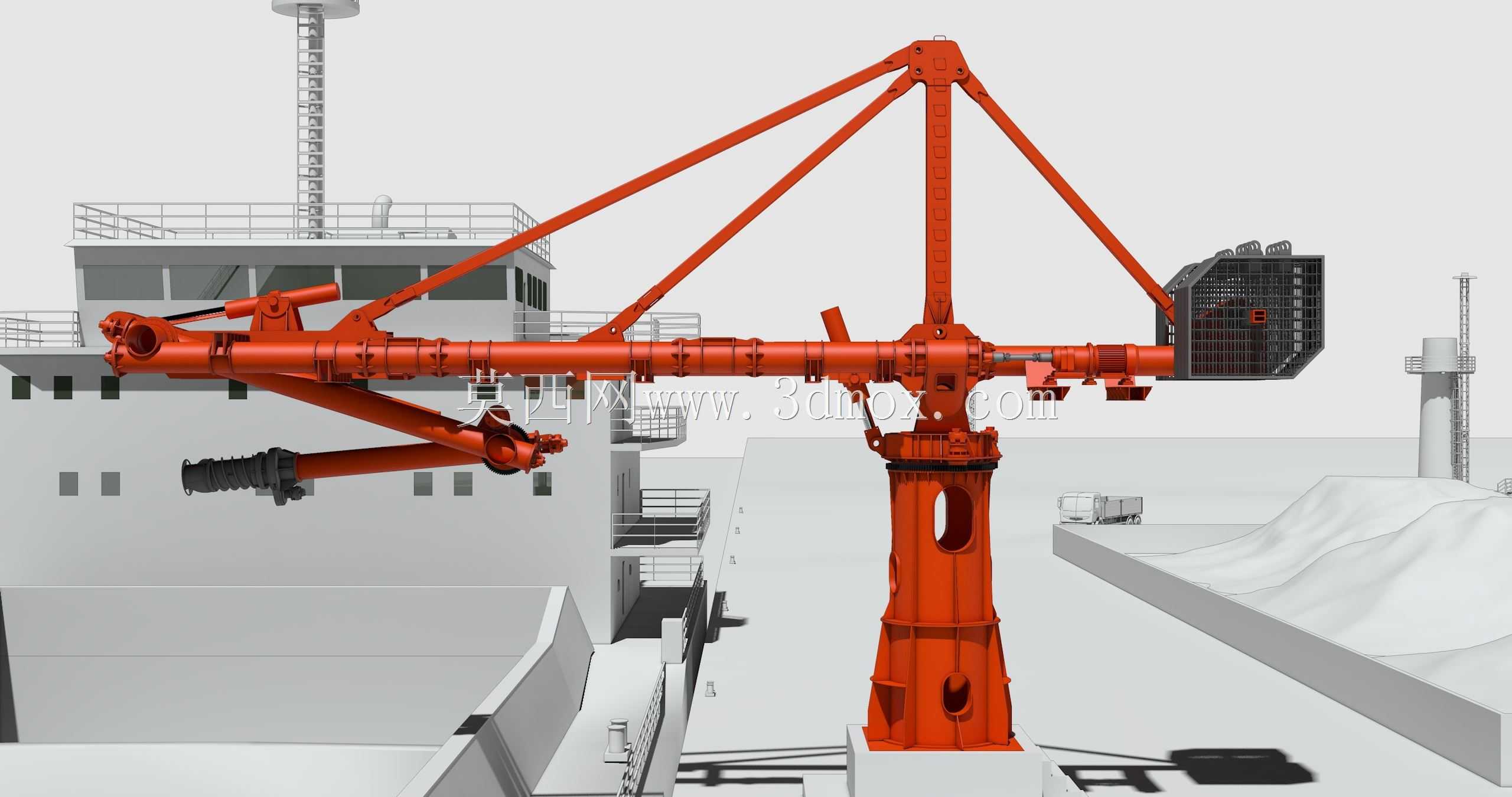

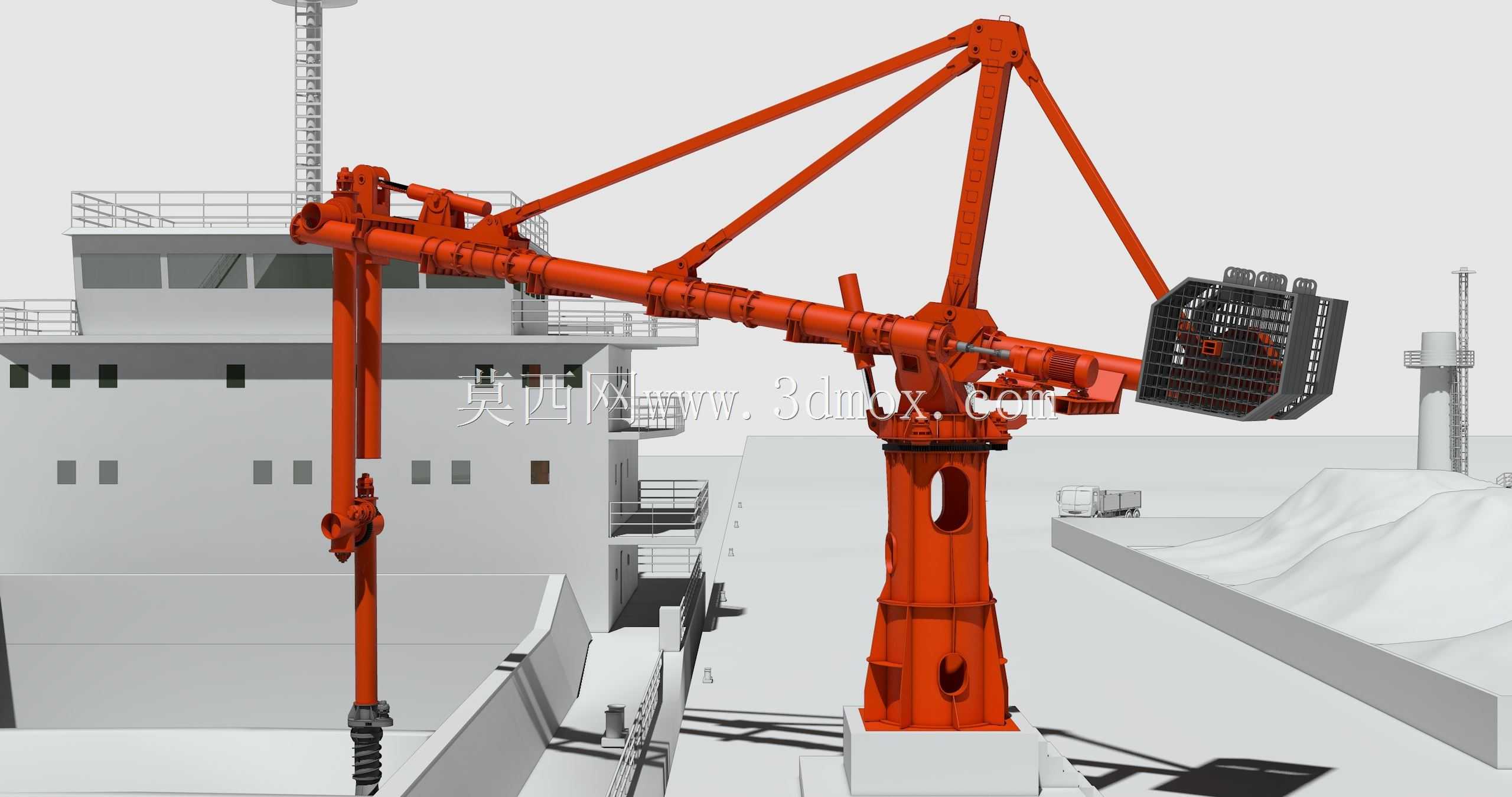

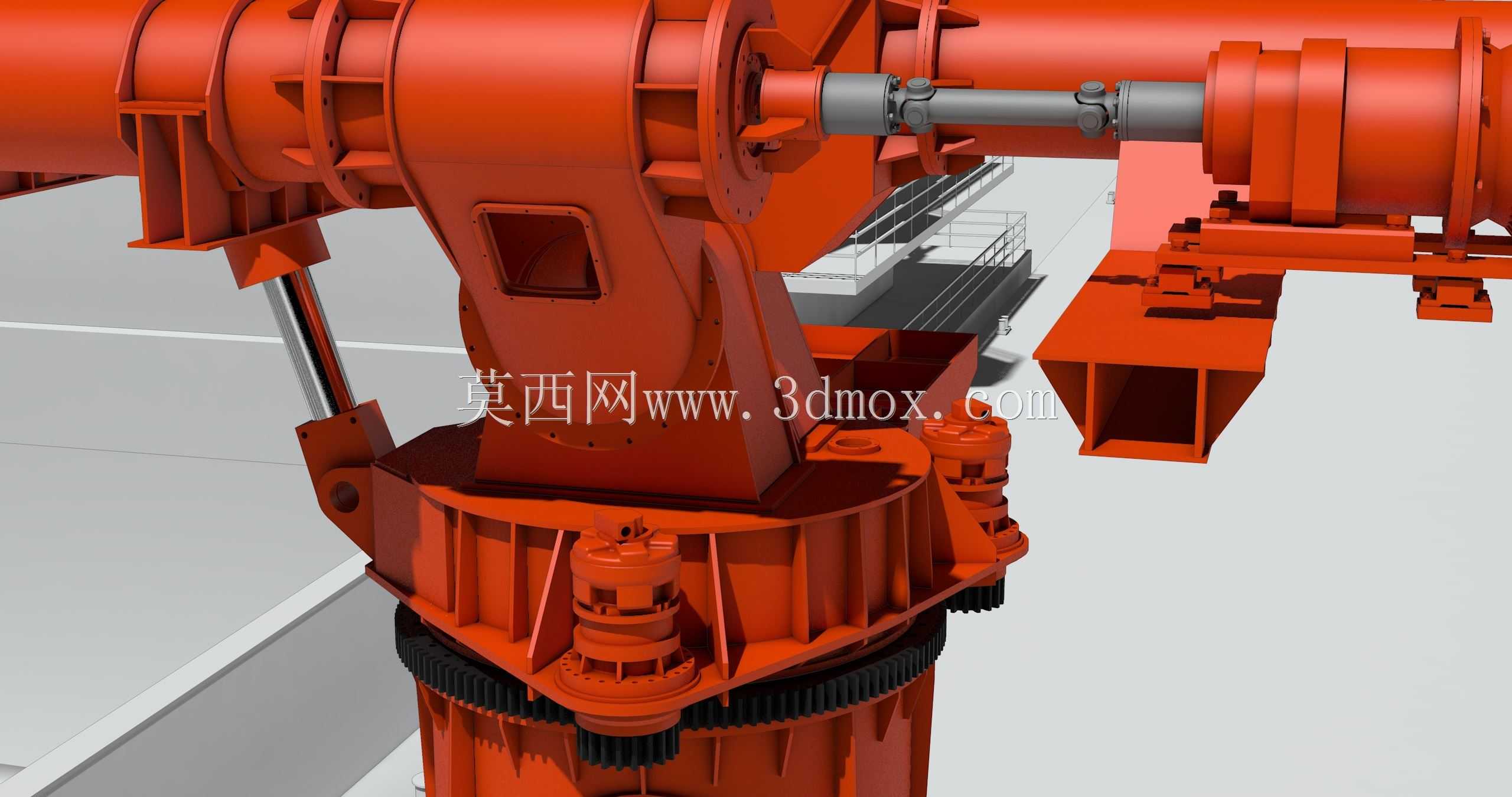

该立式螺旋卸船装备主要应用于内河及沿海散货码头的船舶卸货作业场景，针对煤炭、矿粉、粮食等散装粉状、颗粒状物料的接卸需求设计，可适配不同吨位的散货船型，完成船舱内物料向码头输送系统的连续转运作业，是港口散货中转环节的核心作业装备。相较于传统的抓斗式卸船设备，该装备采用垂直螺旋输送的核心作业原理，作业过程处于封闭输送状态，能够大幅减少散货卸料过程中的扬尘扩散，降低作业现场的粉尘污染，同时减少物料洒落造成的货损，更符合港口绿色作业的环保要求。设备整体采用立式塔座加可回转臂架的结构布局，底部塔座为整体承重结构，安装于码头岸线的固定基础上，内部集成回转支承机构，可带动上部臂架实现水平方向360度全范围回转，覆盖停靠船舶的全部船舱作业区域；臂架采用变幅桁架结构，可根据船舶吃水深度、舱内物料高度调整臂架俯仰角度，搭配前端可伸缩的垂直螺旋取料头，能够深入船舱不同深度位置，适配不同装载量、不同舱型的散货船作业需求，取料头端部设置的松料机构，可对舱内压实的散料进行预松，避免物料架桥影响输送效率。在功能设计上，该装备的螺旋输送系统从取料端到臂架水平段再到塔座出料口形成连续封闭输送通道，物料通过螺旋叶片的旋转推动完成全程转运，无需中间转运环节，输送效率稳定，作业过程受天气影响较小；臂架端部设置的操作室可提供开阔的作业视野，操作人员可实时观察舱内取料情况，调整臂架位置与取料深度，保障作业流畅度。安装边界方面，设备底部塔座的基础需匹配码头岸线的承重要求，臂架全伸展状态下的作业半径可覆盖常规散货船的船宽范围，垂直取料行程可适配从空载到满载的船舶吃水变化，设备整体布局紧凑，相较于同效率的其他卸船设备占用码头岸线空间更小，同时设备的维护通道沿塔座与臂架布置，可方便日常对螺旋机构、回转支承、变幅油缸等核心部件的检修保养。整体结构设计充分考虑港口作业的重载、高频率使用需求，核心受力部件采用高强度钢结构设计，可承受长期连续作业的载荷冲击，同时封闭输送结构的设计也降低了物料对设备部件的磨损，延长设备的整体使用寿命。
