轴向柱塞式液压活塞泵结构设计

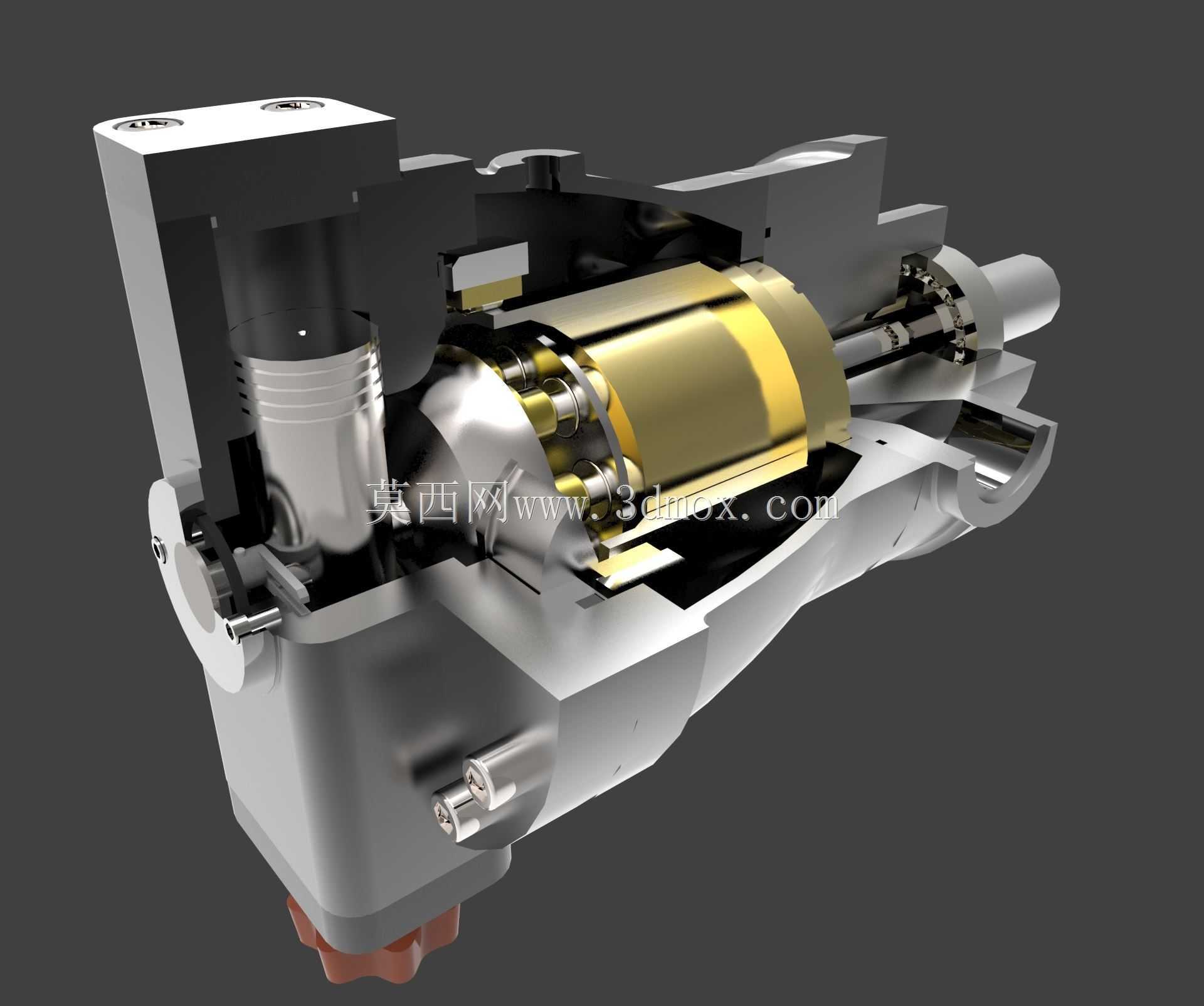

　　在液压传动系统的动力端配置选型中，轴向柱塞结构的活塞泵始终是中高压工况下的核心动力元件，这类元件常见于工程机械的液压作业回路、机床液压夹紧与进给系统、冶金设备的压下机构驱动回路，以及船舶甲板机械的液压动力单元中，承担着将原动机输入的旋转机械能转化为液压油压力能的核心作用，为整套液压系统提供稳定压力与可控流量的压力油输出。从结构设计逻辑来看，该款活塞泵采用斜盘式轴向柱塞排布，缸体内部沿圆周方向均匀布置多组柱塞组件，柱塞端部通过滑靴与斜盘端面贴合，当输入轴带动缸体旋转时，柱塞会在斜盘倾角的约束下在缸体柱塞孔内做往复直线运动，配合配流盘上的高低压配流窗口，依次完成密闭容腔的吸油与压油过程，

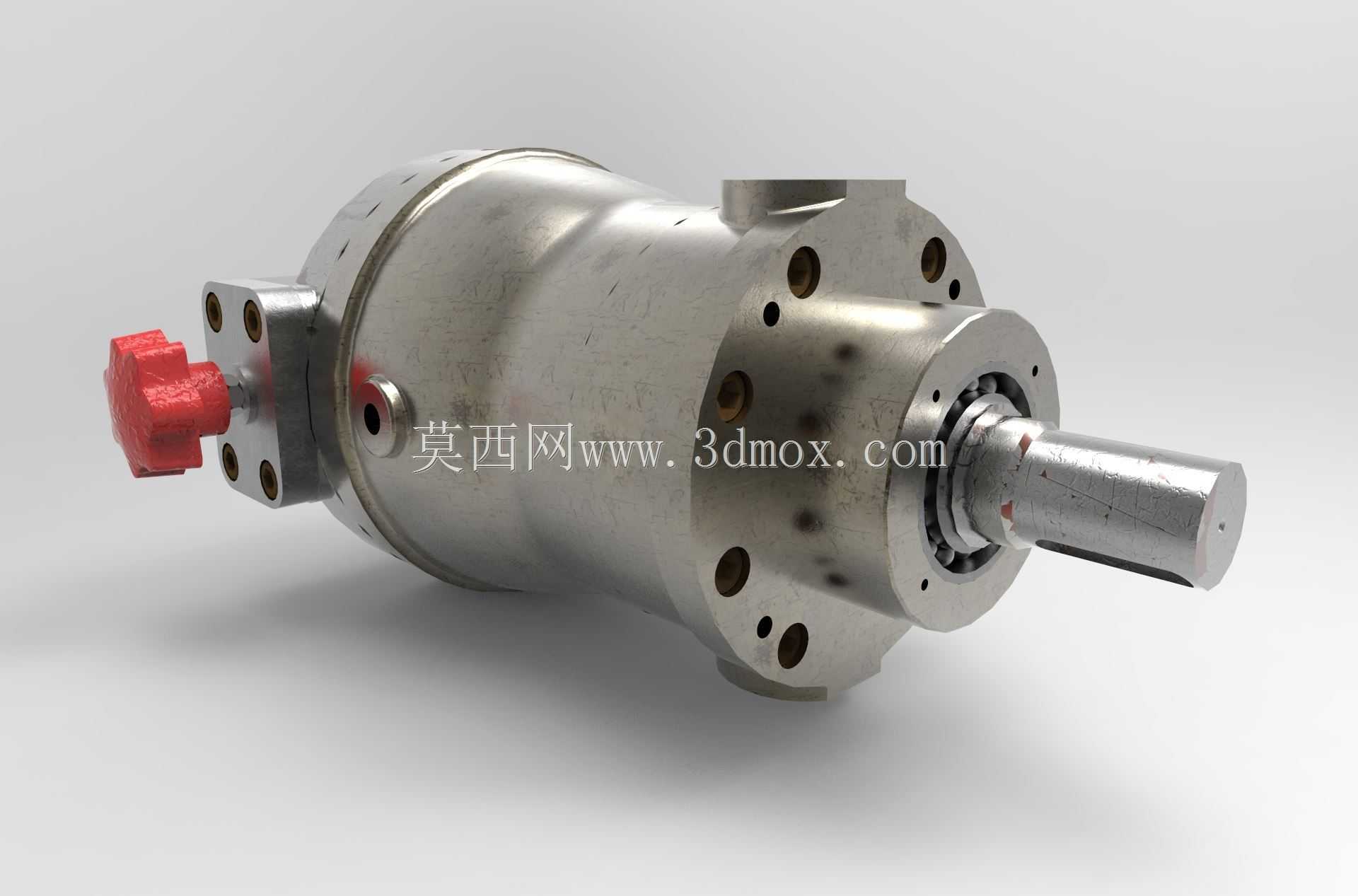

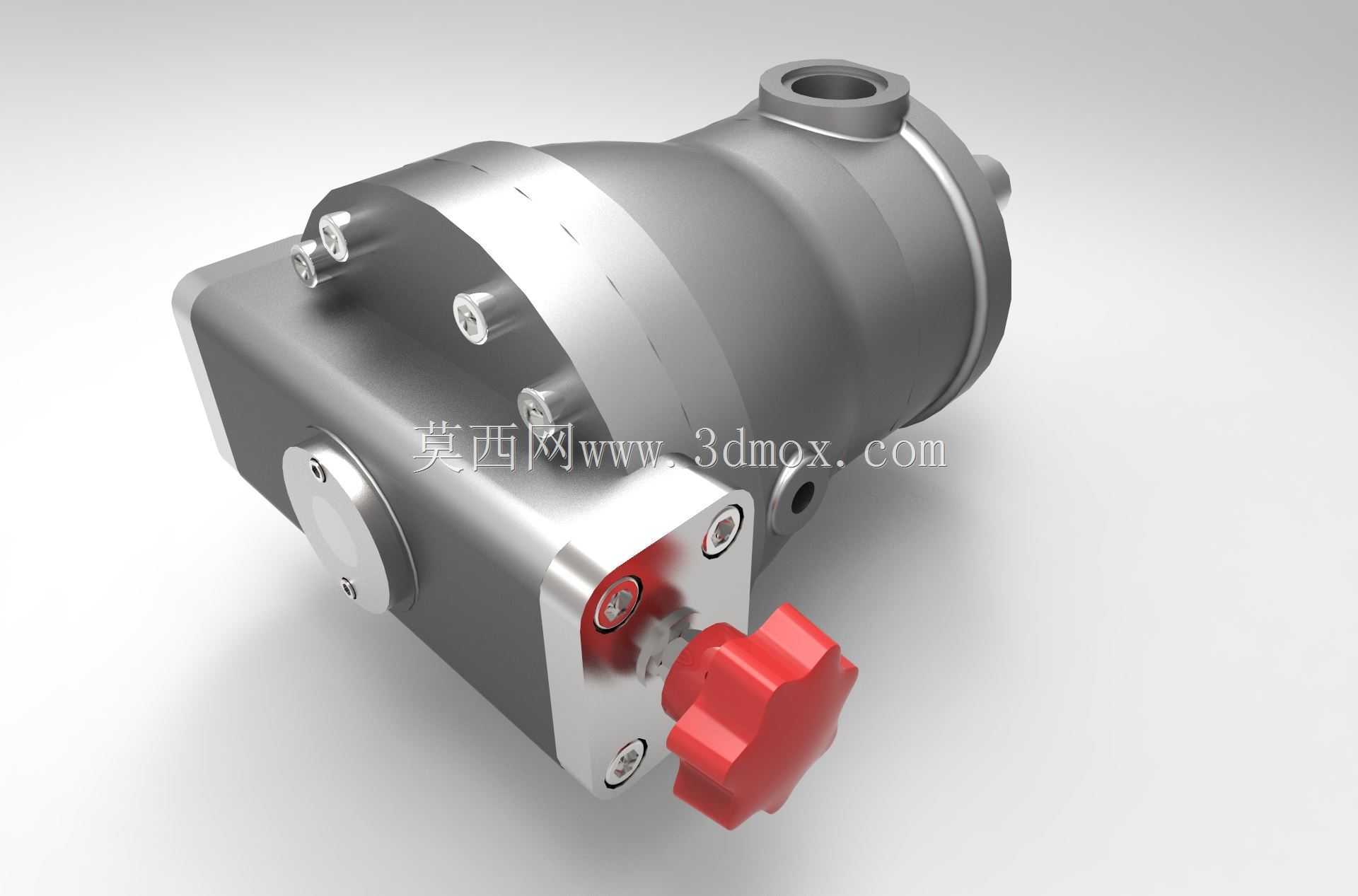

　　这种结构的设计优势在于柱塞与缸体孔的配合精度易保证，容积效率高，可在较高额定压力下长期稳定运行，同时通过调整斜盘倾角即可改变柱塞的有效行程，实现输出流量的无级调节，适配变负载工况下的流量匹配需求。从安装边界与外形尺寸来看，该泵采用法兰式安装接口，输入轴为标准平键连接的圆柱轴伸，轴伸端配置骨架油封与轴承支撑结构，可承受一定的径向载荷与轴向窜动，泵体侧面设置进出油口连接法兰，油口通径匹配额定流量下的油液流速要求，避免油液流速过高造成的沿程压力损失与气蚀风险；泵体整体采用锻造铝合金壳体做承压基体，表面做硬质阳极氧化处理，兼顾轻量化与耐压耐磨性能，端盖与缸体配合面采用O型圈静密封结构，旋转轴位置采用双唇口骨架油封，

　　可有效防止高压油外泄与外界污染物进入泵体内部。在功能特性设计上，该泵的柱塞与滑靴采用静压支撑结构，滑靴与斜盘接触面之间设计有静压油腔，引入压力油形成油膜支撑，大幅降低相对运动面的接触磨损，延长元件使用寿命；配流盘采用球面配流结构，可自动补偿缸体旋转过程中的微小偏摆，保证配流面的贴合度，降低容积泄漏损失；泵体内部集成有泄油通道，可将各运动副泄漏的油液统一引回油箱，同时带走运动摩擦产生的热量与磨屑，维持泵体内部的温度平衡与油液清洁度。在实际工程应用中，选型这类活塞泵时需要重点关注安装时的轴对中精度，输入轴与原动机输出轴的同轴度偏差需控制在允许范围内，避免额外径向力造成轴承过早损坏；吸油口的安装高度需满足泵的自吸能力要求，

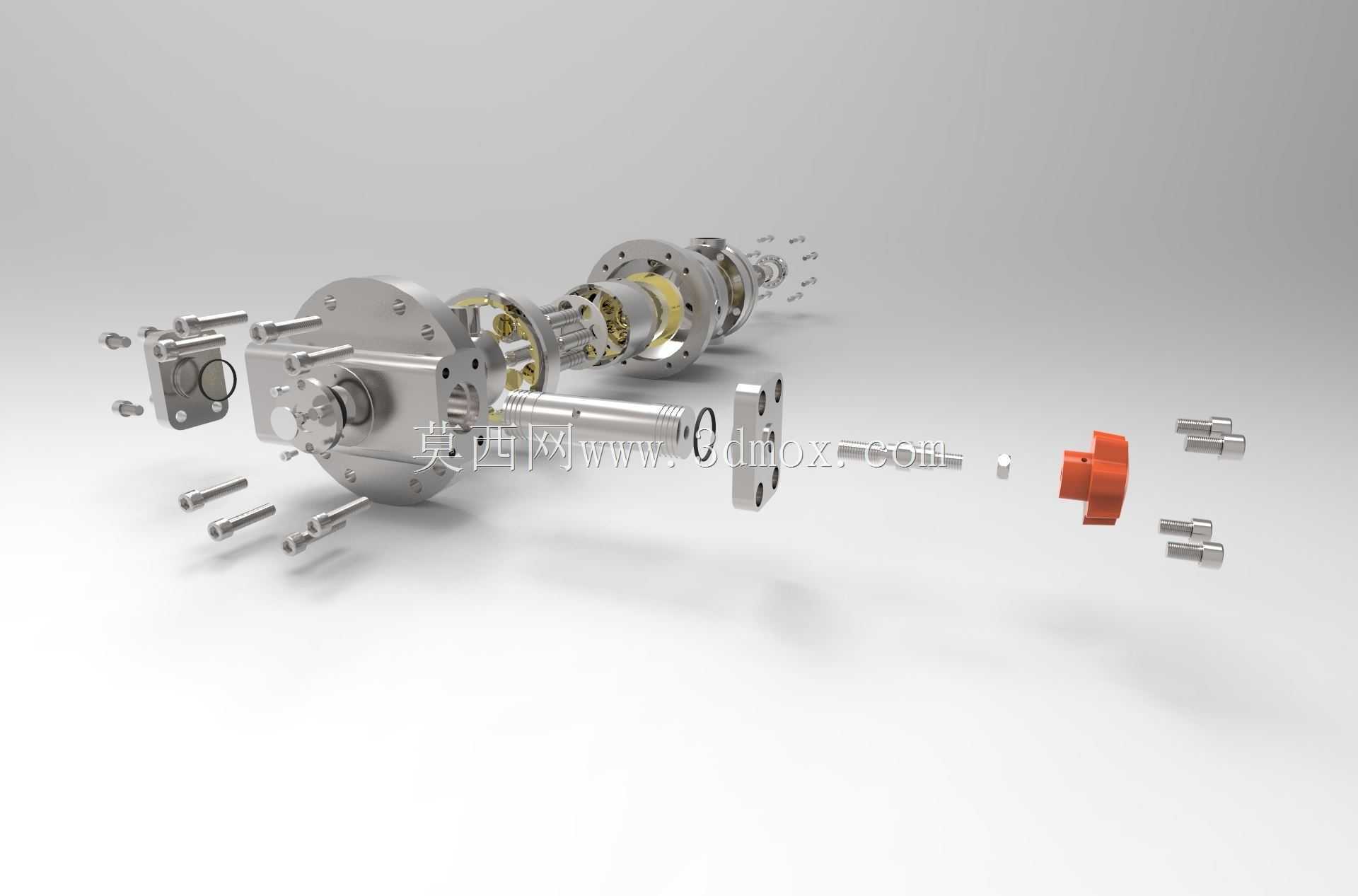

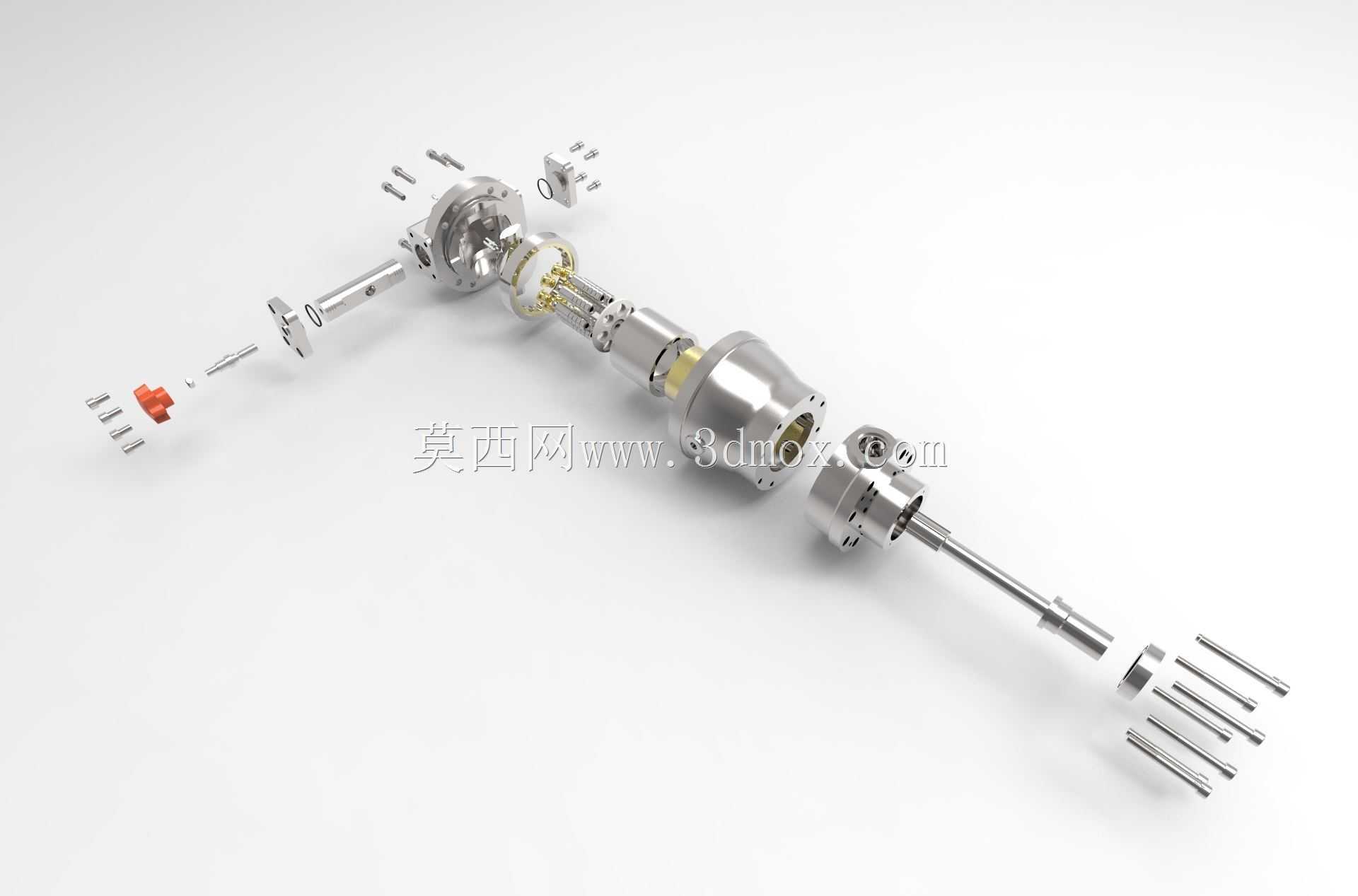

　　吸油管路需配置足够通径的过滤器，防止大颗粒污染物进入泵体造成柱塞配合面的划伤；首次启动前需要向泵体内注满液压油，避免启动时的干摩擦造成运动副烧损。从三维建模的结构还原角度来看，该模型完整还原了泵体内部的柱塞组件、缸体、配流盘、斜盘、输入轴、轴承、密封件等全部零部件的配合关系，各零件的装配约束完全匹配实际装配工艺，可直接用于液压系统的装配干涉检查、安装布局模拟，也可作为液压元件结构教学的演示模型，帮助设计人员理解轴向柱塞泵的工作原理与结构组成。在设备配套场景中，这类活塞泵通常搭配溢流阀、换向阀、节流阀等液压控制阀组共同组成液压动力单元，根据执行元件的动作需求调整输出压力与流量，相比齿轮泵、叶片泵等其他类型的液压泵，轴向柱塞活塞泵的额定工作压力更高，容积效率更稳定，流量调节范围更宽，在大功率、高压、需要变量调节的液压系统中具备不可替代的应用优势，尤其在挖掘机、装载机等工程机械的作业回路中，这类泵可根据负载变化自动调整输出流量，在保证作业能力的同时降低原动机的功率损耗，提升整套设备的能源利用效率。
