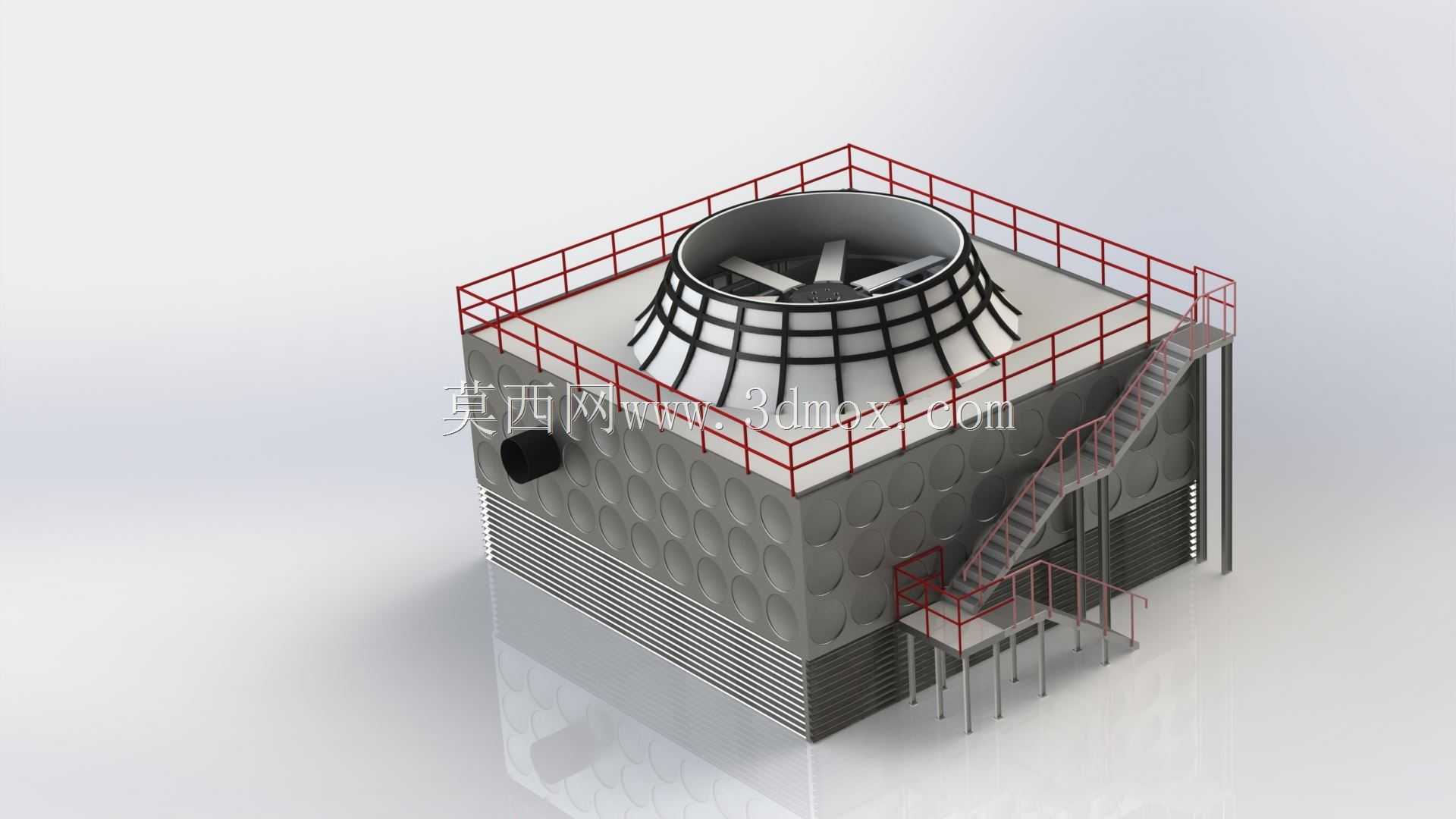

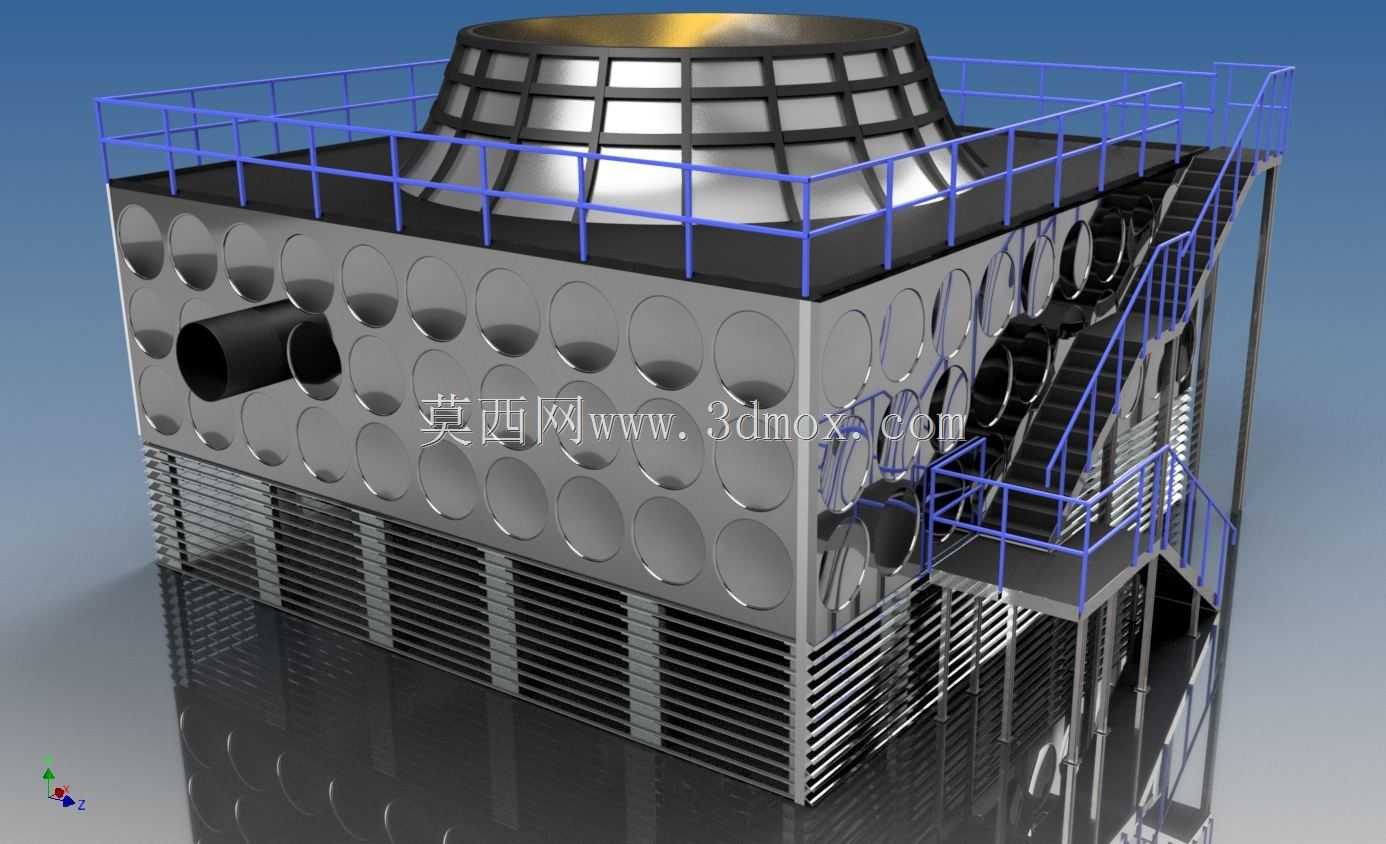

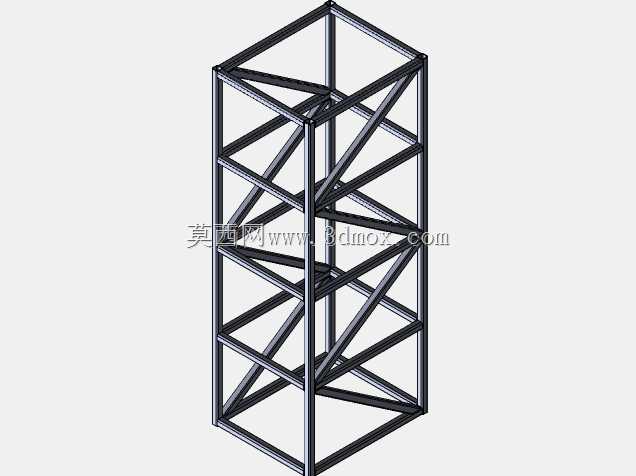

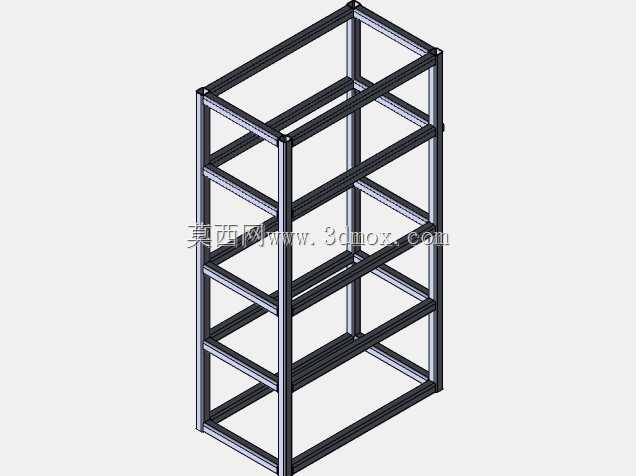

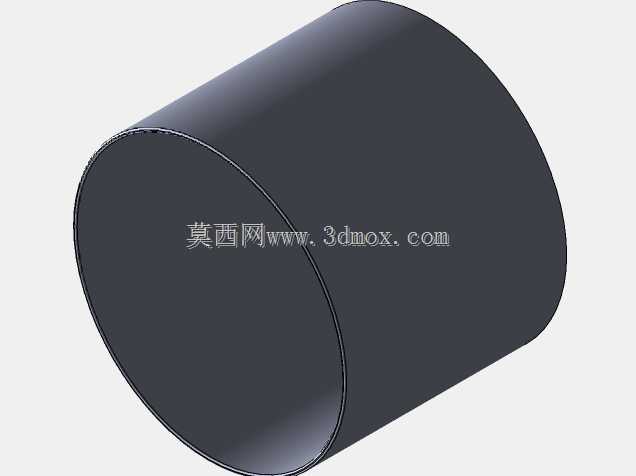

方形逆流式工业冷却塔三维结构设计

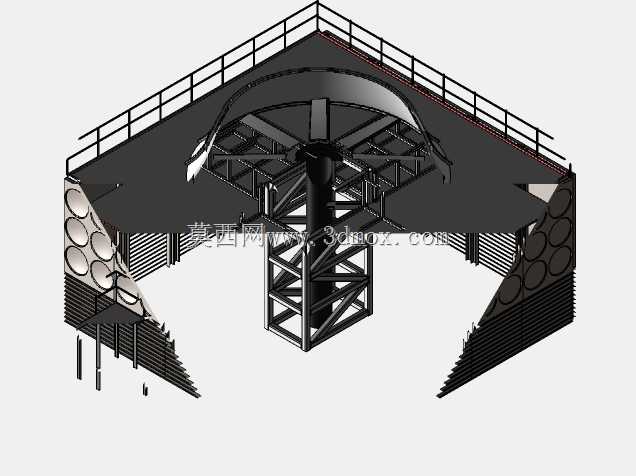

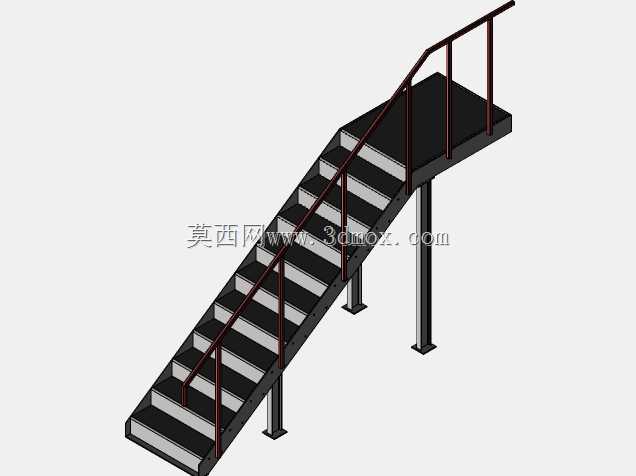

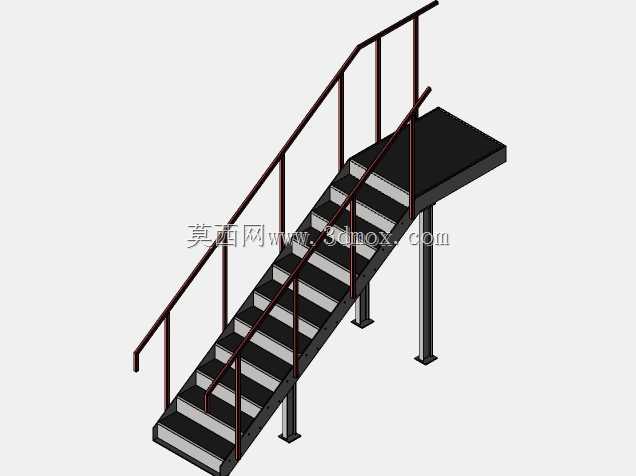

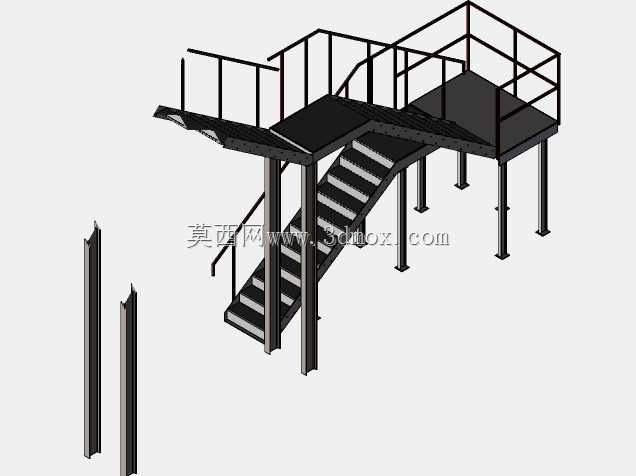

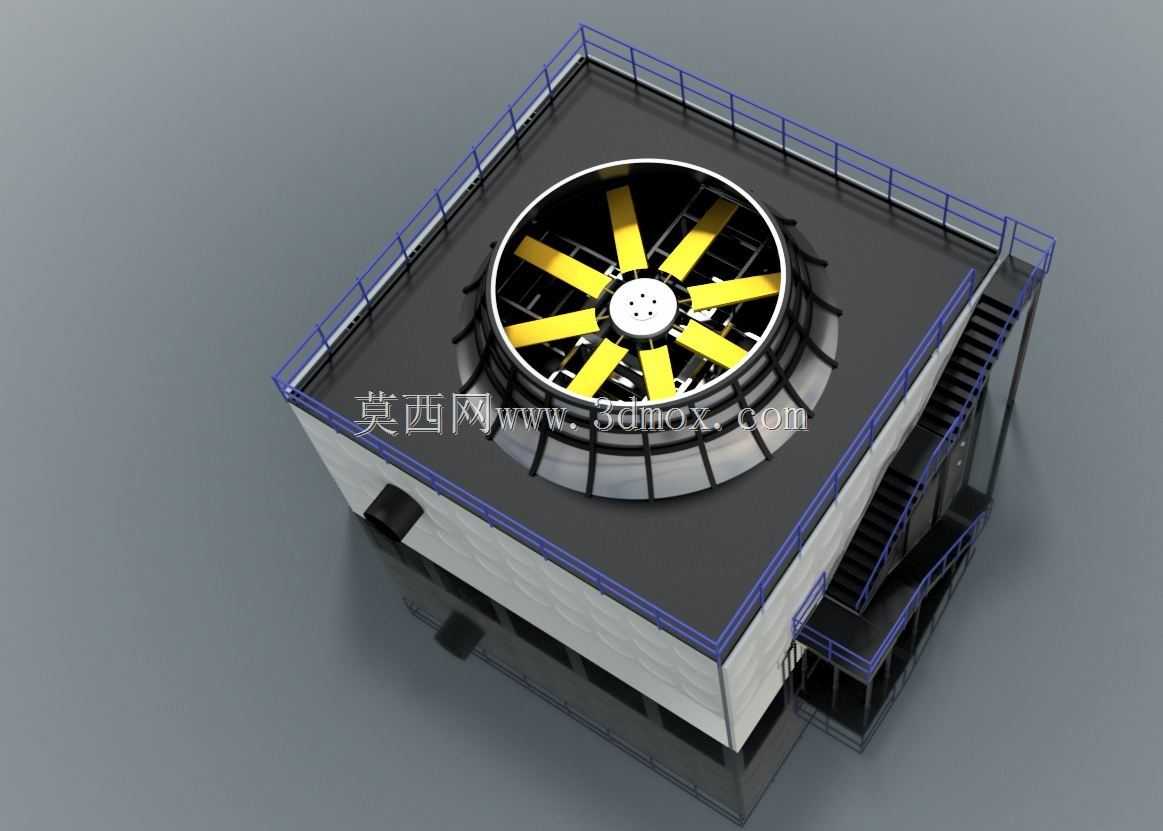

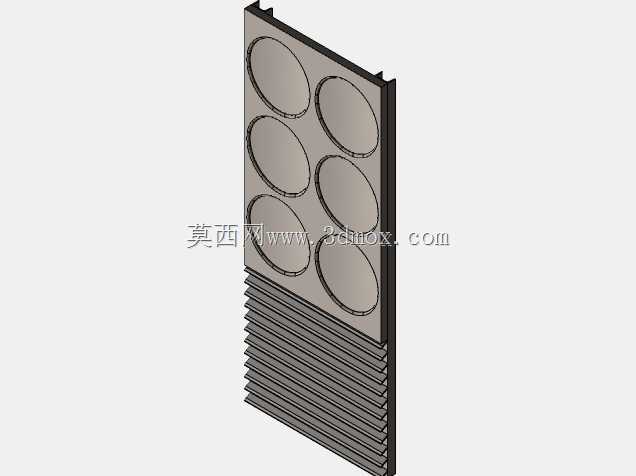

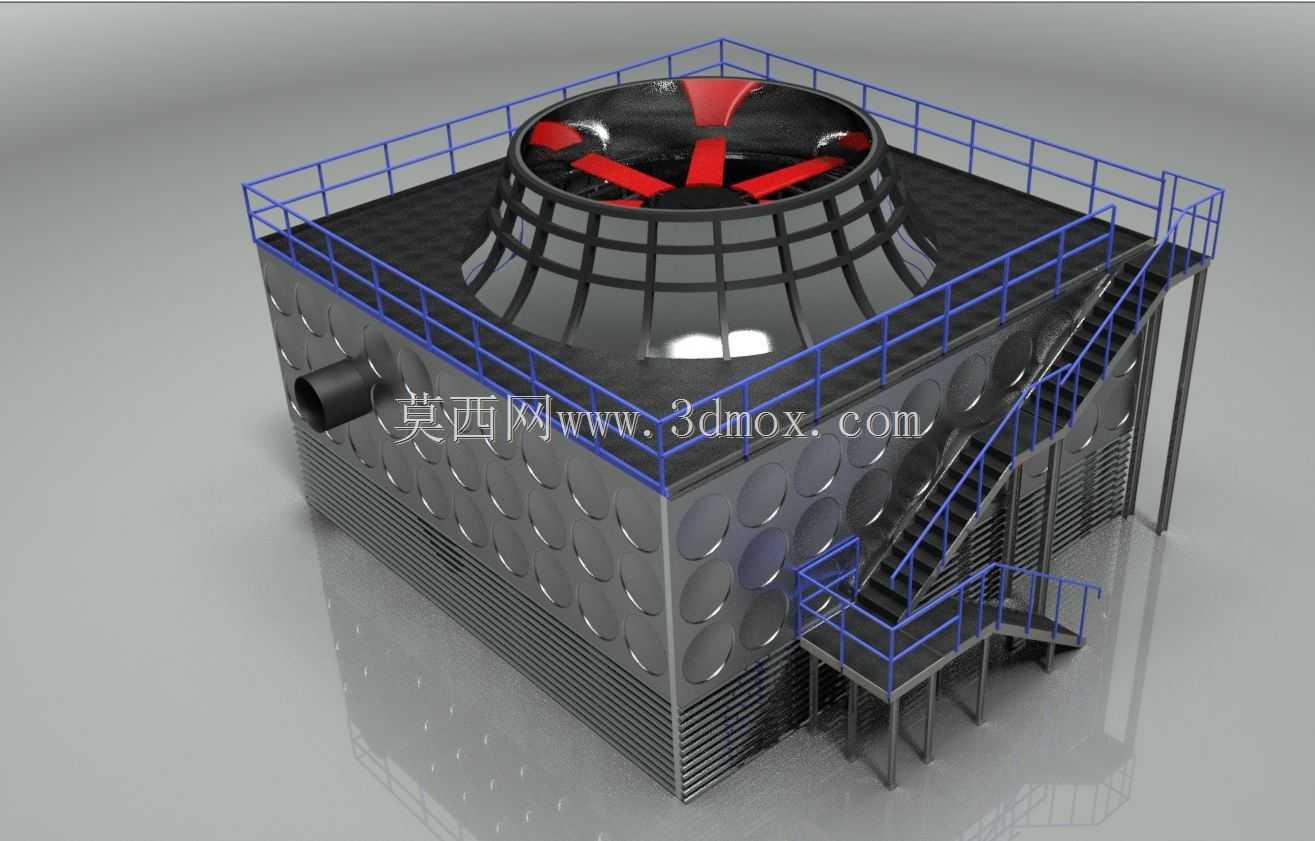

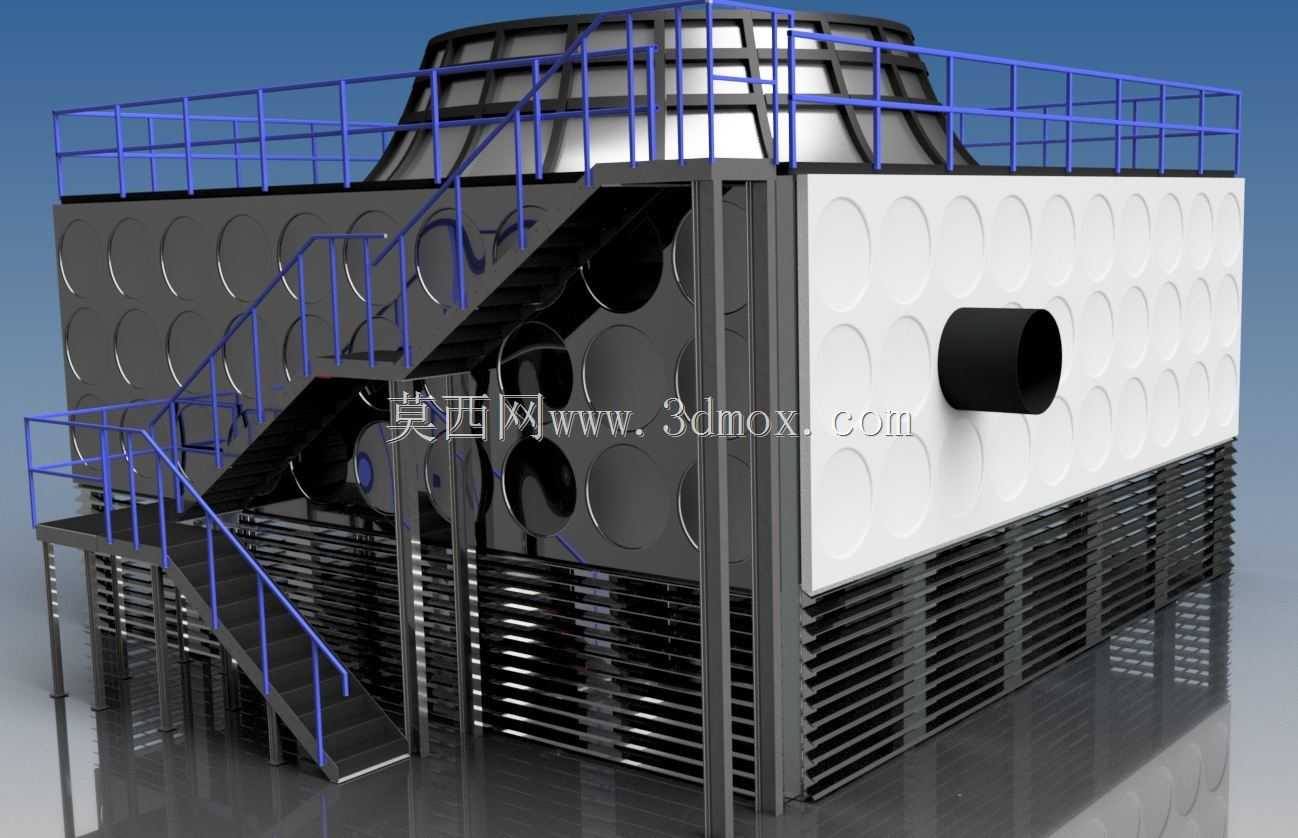

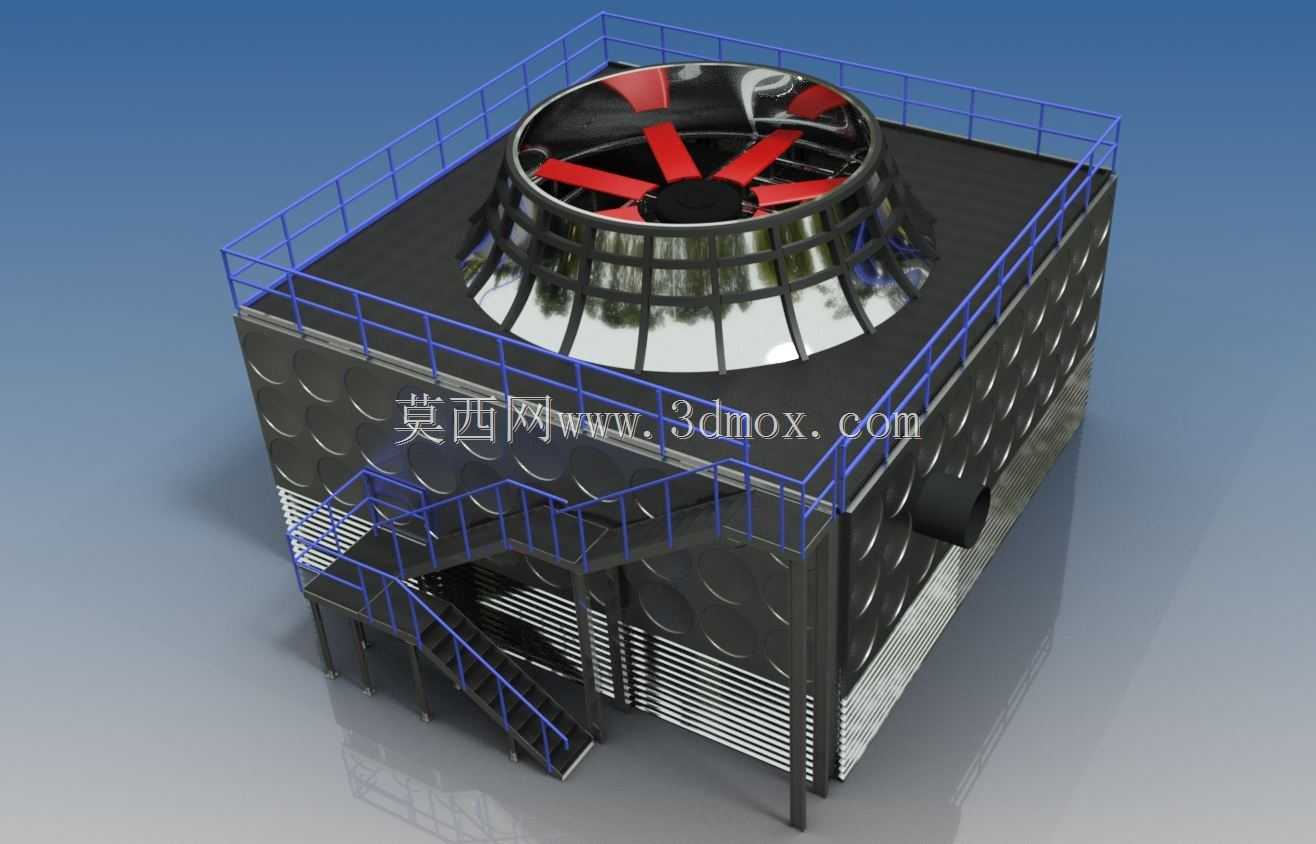

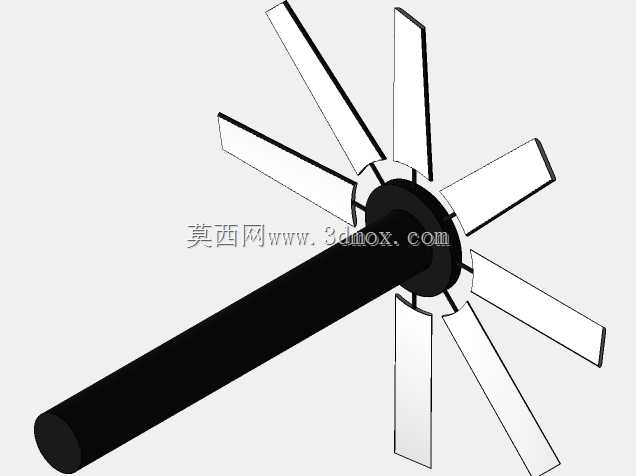

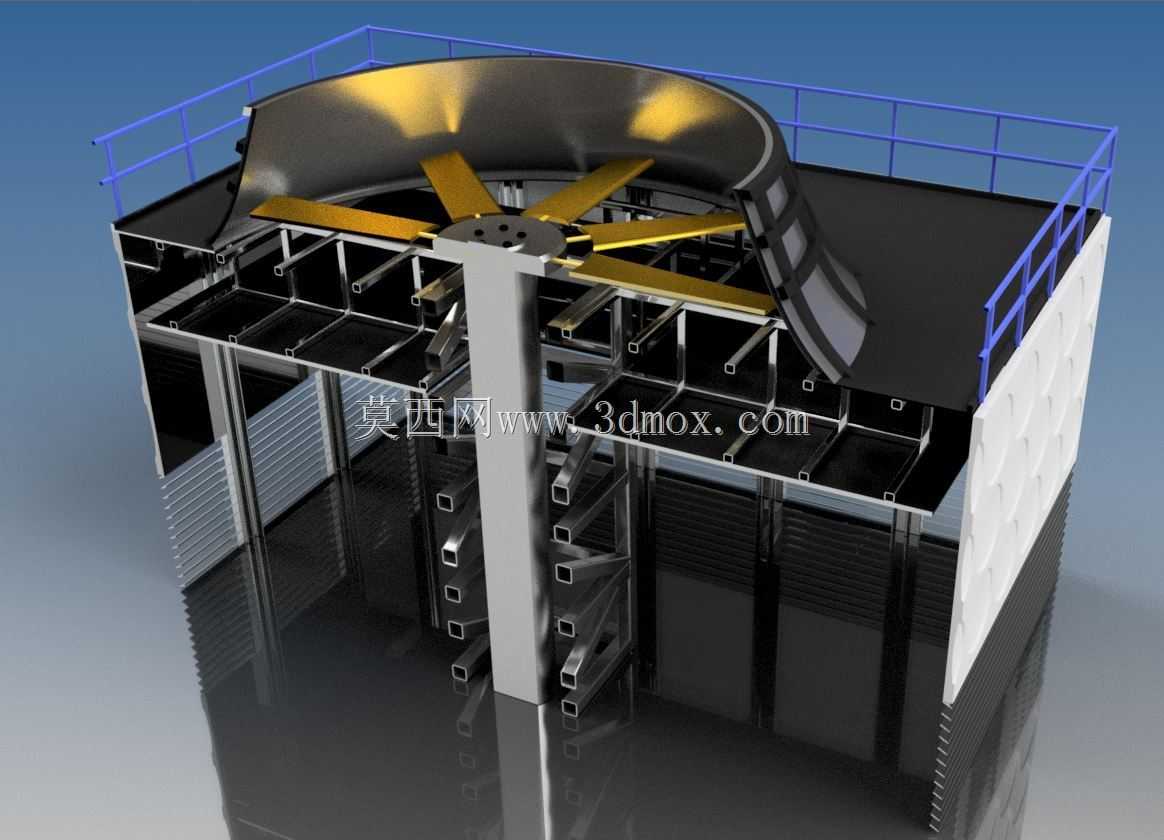

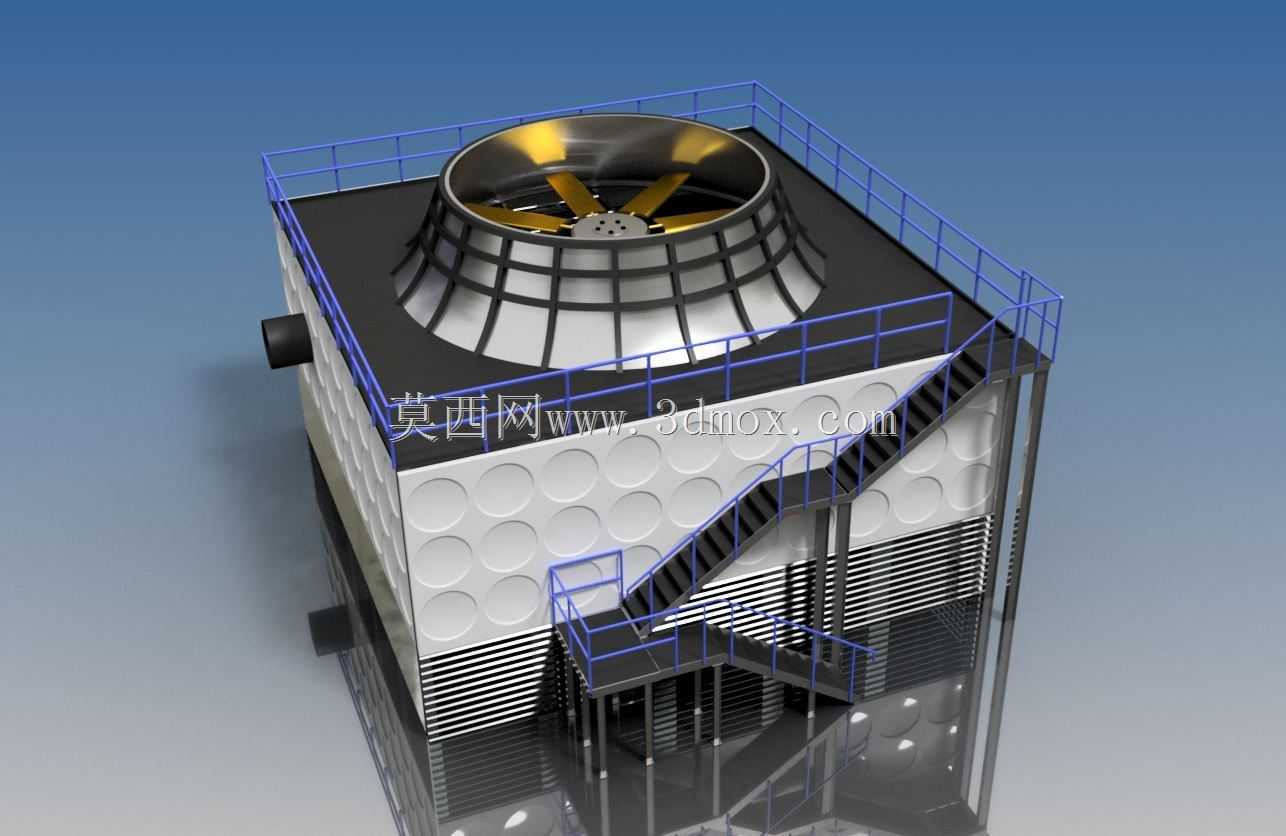

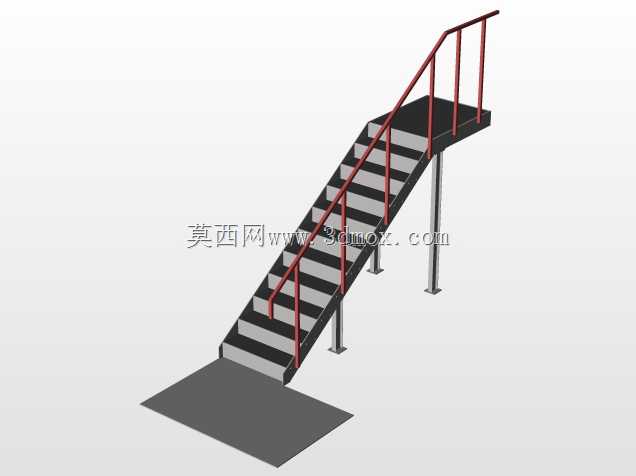

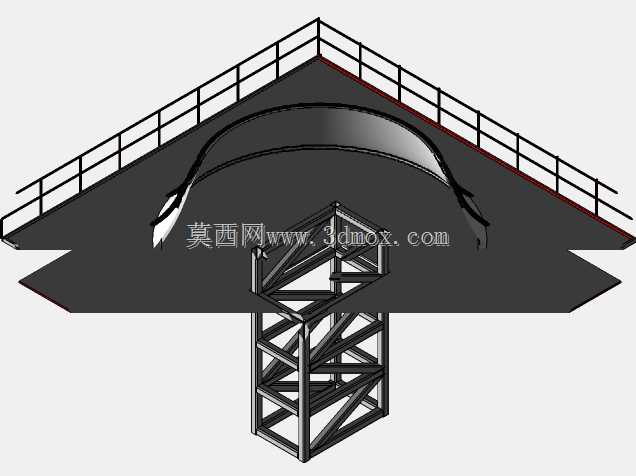

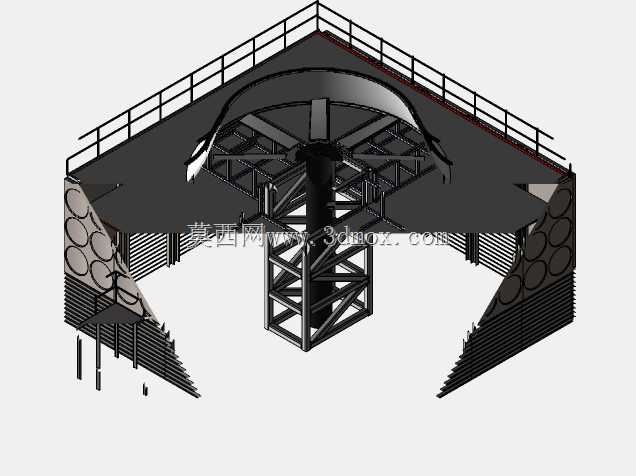

这款方形逆流式冷却塔主要应用于工业循环水散热场景，覆盖化工生产、电力输配、中央空调系统、注塑加工、冶金锻造等多个需要控温的生产领域，核心作用是挟带工业生产过程中产生的废热，通过水与空气的逆流接触完成热质交换，将循环水温降低至工艺要求区间，保障整套生产系统的热平衡稳定，避免设备因过热出现效率衰减、元器件损坏等问题。设备采用逆流工作逻辑，循环热水从塔体上部的布水系统均匀喷淋而下，外界冷空气在顶部风机的抽吸作用下，从塔体下部的进风格栅进入塔内，自下而上穿过淋水填料层，与下落的热水形成逆向对流，在此过程中完成显热交换与部分水蒸发带走潜热的双重散热过程，吸热后的湿热空气从顶部风筒排出塔外，冷却后的水体汇集到塔底集水盘，通过循环泵送回生产端重复利用，整体换热效率相较于横流结构在同等占地条件下有更优表现。从设计思路来看，整体采用方形模块化箱体结构，相较于传统圆形冷却塔更便于多台拼接组合，适配不同规模的冷却量需求，外部壳体采用带冲压凹凸加强筋的金属板材，既提升壳体整体抗风载、抗形变能力，也能通过凹凸结构增大壳体散热面积辅助降温；顶部设置大直径轴流风机，风筒采用流线型收扩结构，降低风机出口的动压损失，提升排风效率同时降低运行风噪；塔体侧面设置外置斜梯与顶部环绕式安全护栏，兼顾日常运维时的人员攀爬、顶部设备检修的操作空间与安全防护需求，梯步与护栏的尺寸符合工业设备运维的人体工程学要求，预留足够的操作站立空间；下部进风侧设置导流格栅，既可以均匀分配进风气流，避免进风偏流导致的填料换热不均，也能阻挡外界大体积杂物进入塔内堵塞布水喷头与填料缝隙。在安装边界方面，方形塔体的平直外立面可紧贴厂区建筑外墙或其他设备排布，相较于圆形塔节省边角闲置空间，塔体底部预留标准循环水回水接口，可直接对接厂区循环水管网，安装时需预留侧面斜梯的开合与通行空间，顶部排风方向避开建筑进风口与高压输电线路，整体基础载荷分布均匀，对安装场地的平整度要求适配常规工业硬化地面，无需额外做特殊异形基础施工。
