顶装式多层桨叶搅拌槽结构设计

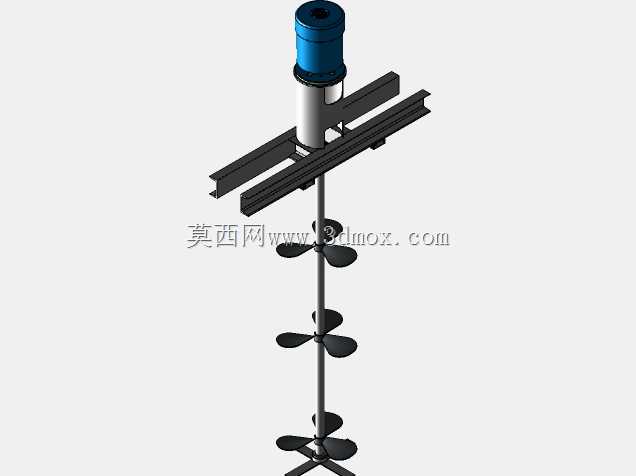

这款搅拌槽主要面向中小型流体混合工况设计，常见应用于食品加工、精细化工、水处理药剂调配等场景，可完成低到中等粘度流体的混匀、溶解、悬浮分散作业，适配敞口或常压密封的罐体安装需求，能够在常温作业环境下长期稳定运行，针对无强腐蚀、无高温高压的常规混合场景做了结构优化。设备整体采用顶入式安装布局，驱动单元布置在槽体顶部的安装横梁上，动力输出轴垂直向下伸入槽体内部，轴端依次布置三层螺旋桨式搅拌桨叶，相邻桨叶之间保持均等的轴向间距，可在槽内形成上下贯通的循环流场，避免槽底出现物料沉积死角，相比单层桨叶的搅拌结构，多层布局能够大幅缩短物料混匀所需的时间，提升混合均匀度。从功能特性来看，顶部的驱动单元采用直连式传动结构，减少了中间传动环节的动力损耗，运行过程中振动幅度小、噪音低，配套的安装横梁采用对称式双梁结构，可直接架设在槽体顶部的翻边或支撑圈梁上，不需要额外制作复杂的安装支架，现场安装调试的操作门槛较低，后期维护时只需拆卸横梁连接螺栓即可将整套搅拌机构整体吊出，清理桨叶和检修驱动单元都十分便捷。设计过程中重点考量了安装边界的适配性，搅拌轴的长度根据常规敞口搅拌槽的有效液位高度做了匹配，最下层桨叶与槽底预留了足够的安全距离，既不会刮蹭槽底衬层，也能带动槽底区域的物料参与循环；三层桨叶的直径逐层做了差异化调整，适配槽内不同深度的流场特性，上层桨叶主要打破液面漩涡、避免物料飞溅，中层桨叶负责主体区域的流体剪切混合，下层桨叶重点推动槽底沉积物料向上流动，三层配合形成完整的轴向循环流道。外形结构上，整套搅拌机构结构紧凑，顶部驱动单元的外径小于安装横梁的跨距，安装时不需要在槽体侧壁额外开孔，不会破坏槽体本身的密封结构，适配圆形、方形等多种截面形式的搅拌槽使用，桨叶采用流线型曲面设计，运转过程中流体阻力小，能够在较低的动力输入下实现较好的混合效果，针对易粘附的物料工况，桨叶表面做了平滑过渡处理，减少物料挂壁残留的可能，降低日常清理的工作量。
