铝合金电缆桥架弯通组合布线构件

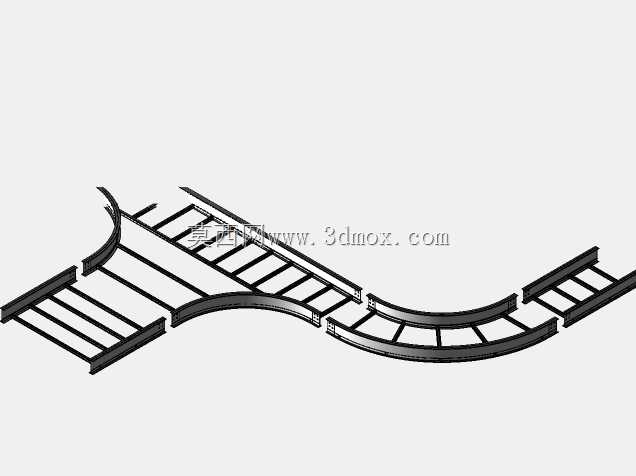

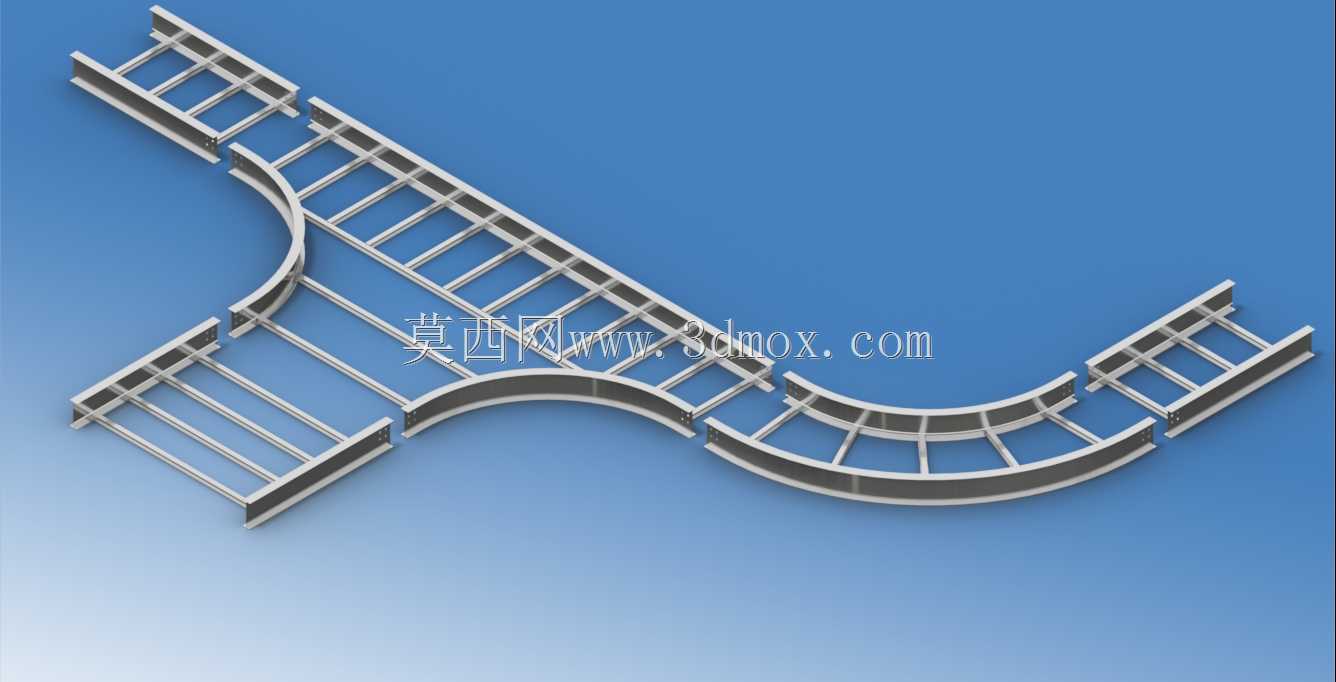

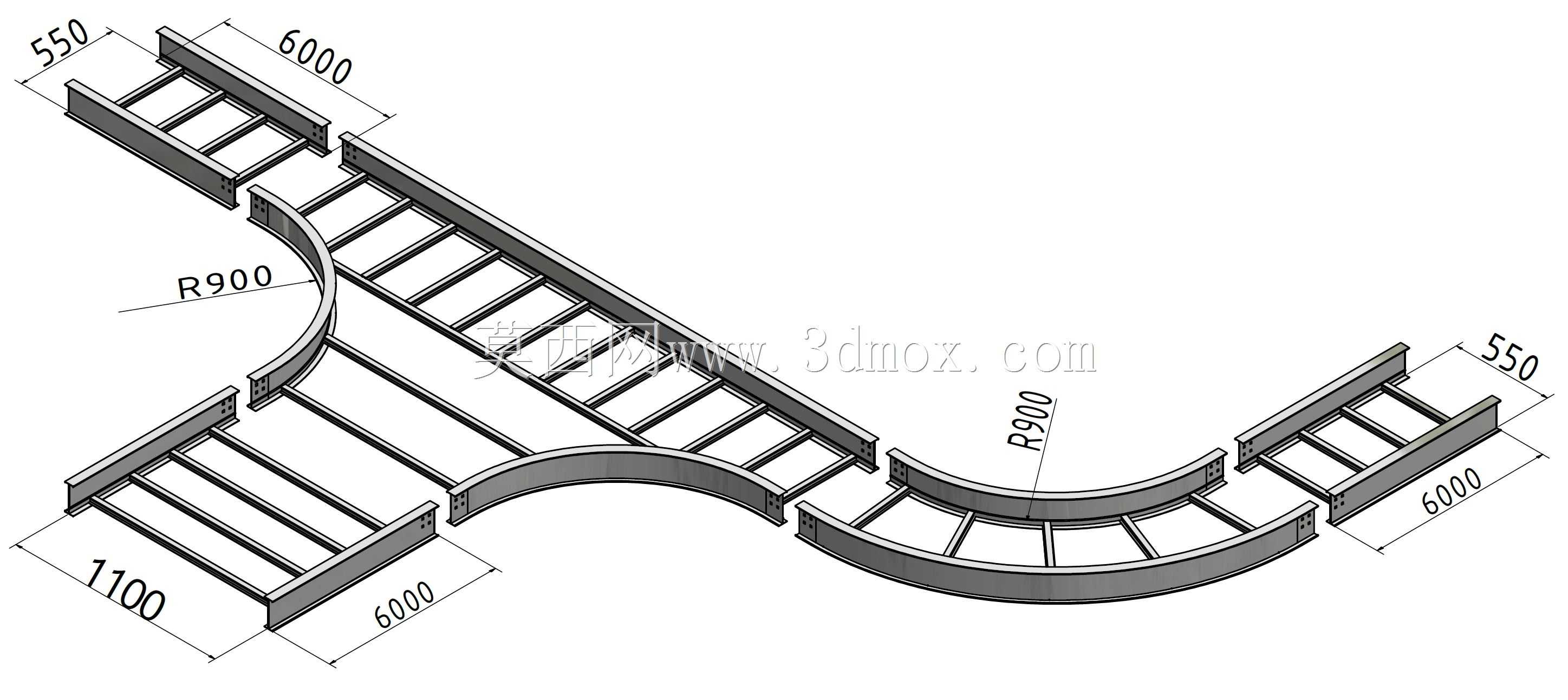

这套铝制电缆槽系统构件，主要面向工业厂房、数据中心、商业综合体、轨道交通站点等场景的室内外线缆敷设作业，作为强电、弱电、控制类线缆的承载防护构件使用，能够在复杂的布线路径中完成线缆的转向、分岔衔接，替代传统现场焊接裁切的粗放施工模式，大幅提升线缆布设的规整度与后期运维便利性。实际使用中，这类构件可将动力电缆、通信线缆、控制信号线分层规整收纳，避免线缆裸露在外受到机械剐蹭、粉尘侵蚀、潮气侵入，有效延长线缆的使用寿命，同时降低线路故障排查的难度，适配大跨度、多转角的布线走向需求。从功能特性来看，该套构件包含直段线槽、90度水平弯通、T形三通三类核心部件，采用铝合金材质加工，自重较传统钢制桥架降低40%以上，表面自带氧化防护层，具备优秀的抗锈蚀能力，无需额外做防腐涂装即可适配多数常规室内环境，若搭配密封盖板还可用于户外或多尘潮湿场景。构件采用梯边式结构设计，横担间距均匀，既能够保证线缆敷设后的散热效率，避免大载流量线缆积热引发安全隐患，又能为线缆提供足够的支撑强度，防止长距离布设后线缆下垂弯折损伤绝缘层。设计过程中充分考虑了现场安装的适配性，所有衔接端口均采用标准化法兰对接结构，现场施工时无需二次裁切打磨，只需通过标准紧固件即可完成段与段之间的拼接，大幅压缩现场施工周期。尺寸设计上，直段线槽单段长度为6000mm，槽体宽度分别适配550mm、1100mm两种常用线缆容量规格，弯通构件转弯半径为900mm，完全符合线缆敷设的最小弯曲半径要求，避免线缆转弯时因弯折半径过小造成内部线芯损伤、绝缘层开裂的问题，所有安装孔位均按照通用桥架安装标准预设，可直接适配市面主流的吊装支架、墙装托臂，无需额外打孔调整。整套构件的衔接处做了平滑过渡处理，不会出现尖锐毛边剐蹭线缆外皮的情况，三通构件可实现三路线缆的分岔汇接，能够灵活应对主线路分接至不同设备区域的布线需求，在复杂的建筑机电安装场景中，可根据实际走线需求自由组合直段、弯通、三通构件，快速搭建出适配建筑结构走向的完整线缆承载通路。
