带钢支架与爬梯的球形储压罐体结构

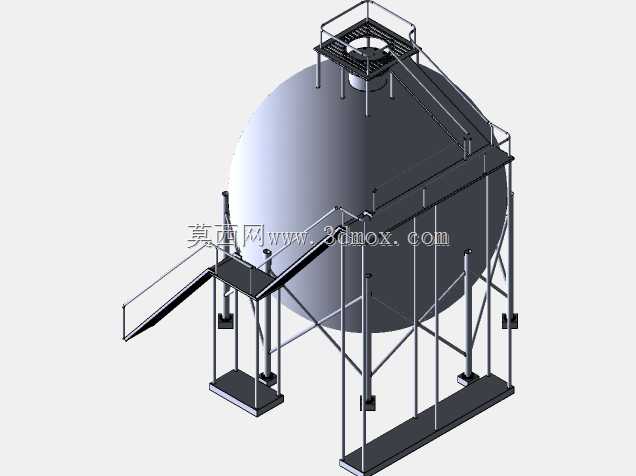

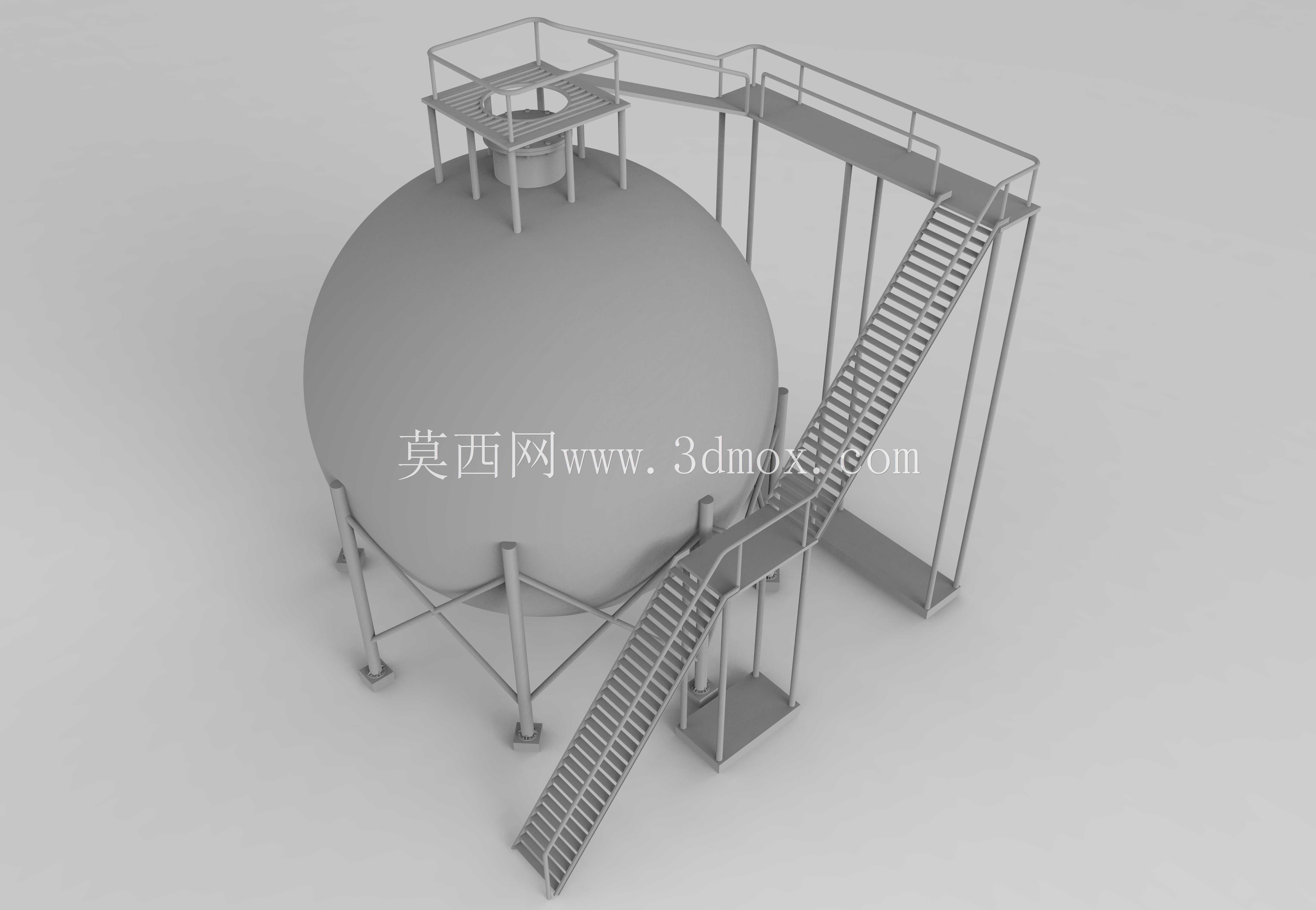

这款球形承压储装设备，主要应用于石油化工、燃气储运、轻工制药等领域的中高压气态、液态介质密闭存储场景，可作为厂区工艺系统中的缓冲储装单元、区域调压储配节点或是中小型物料中转存储载体，适配需要恒定承压存储、占地利用率要求较高的工业生产场地。设备主体采用正球形承压壳体结构，相较于同容积的柱形罐体，球形结构可让内部介质压力均匀分散在壳体内壁，在同等承压等级下能有效降低壳体板材厚度，减少材料耗量的同时提升结构抗形变能力，适配中高压存储的工况需求。罐体底部采用多根均匀分布的型钢支腿作为支撑结构，支腿下端连接落地式安装基座，基座预留地脚螺栓固定点位，安装时可通过调整垫铁找平后与混凝土地基牢固连接，保障满载状态下的整体结构稳定性，避免风载、介质晃动带来的结构偏移风险。罐体侧面设置连续折返式钢制爬梯，爬梯两侧加装安全防护扶手，梯步采用防滑花纹钢板制作，爬梯沿罐体曲面分段抬升，依次连通不同高度的操作平台，操作人员可通过爬梯抵达各层平台完成日常巡检、阀门操作、仪表校准等作业。罐体顶部设置环形操作平台，平台周边加装高度符合安全规范的防护栏杆，平台中心预留人孔与仪表安装位，可满足开罐检修、顶部附件安装维护的操作空间需求，爬梯与各层平台的连接位置均做加强筋加固处理，避免人员通行时出现结构晃动。设计过程中优先考虑现场运维的操作便利性，爬梯的倾斜角度控制在人员攀爬舒适区间，各层平台的宽度预留足够操作空间，支撑支腿的排布避开爬梯与底部管线接口位置，不会阻碍后期管线对接与附件安装；整体结构的安装边界充分考虑厂区通道预留需求，支腿外沿与爬梯最外侧的尺寸控制合理，可适配多数中小型厂区的设备安装场地条件，不需要额外对场地做大规模改造即可完成布设。
