口型铁芯简易电压互感器结构设计

项目分类:变压器/电感器 发布时间:2022-02-22 ID:560677
  • 口型铁芯简易电压互感器结构设计
  • 口型铁芯简易电压互感器结构设计
  • 口型铁芯简易电压互感器结构设计

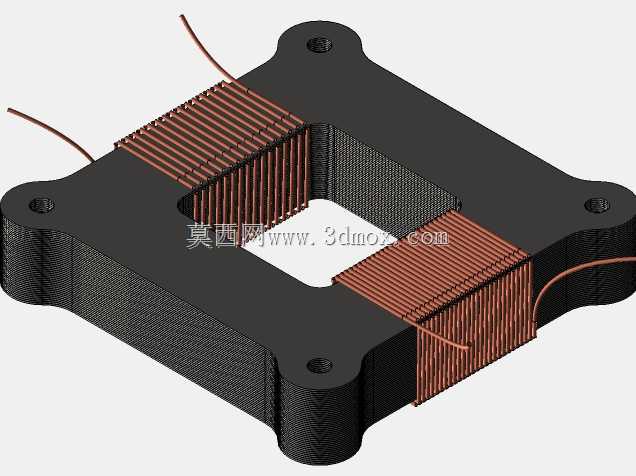

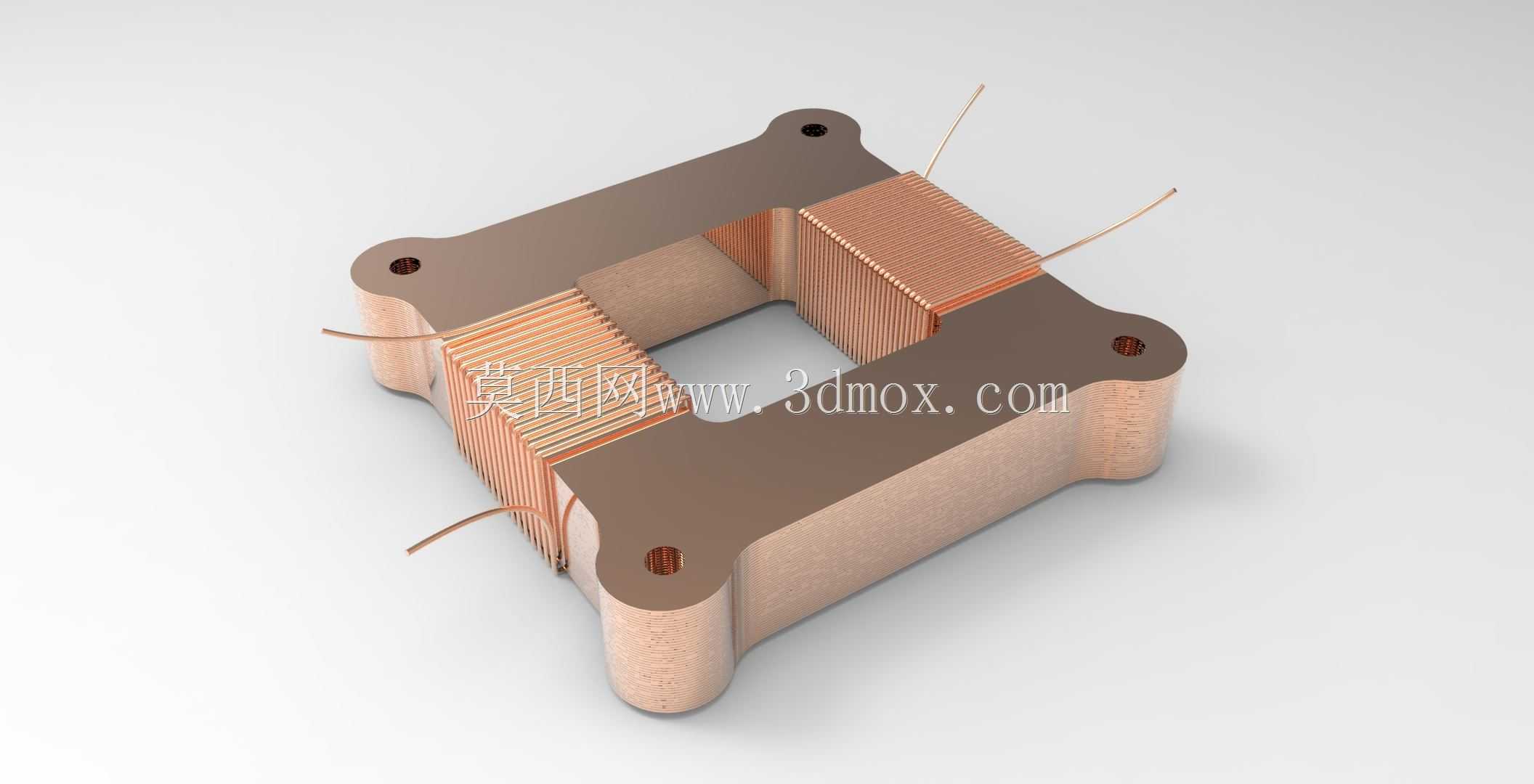

  这款口型结构的电压感应元件,核心采用闭合口型叠片铁芯结构,磁路完全闭合无额外气隙,能在工频交流工况下维持极低的空载励磁电流,适配低压配电回路、实验教学台架、小型工控设备的电压采样场景,可将一次侧的高电压按固定变比转换为标准化的低电压信号,供给测量仪表、继电保护模块做信号采集使用,避免高压回路直接接入采集端带来的绝缘风险与器件损坏问题。

  从结构设计逻辑来看,铁芯采用多片硅钢片交错叠压的方式拼接,叠片接缝处做错位排布,能有效降低接缝处的磁阻,减少空载状态下的涡流损耗与磁滞损耗,铁芯的四个边角做了圆弧过渡处理,既可以避免叠片边缘的锐角划伤绕组绝缘层,也能优化边角位置的磁路分布,减少局部磁通密度过高带来的异常发热问题。两个绕组分别绕制在铁芯的两个对向柱体上,绕组采用漆包铜线分层密绕,层间垫有薄型绝缘纸做匝间隔离,绕组两端引出的铜线做了搪锡处理,方便后续接线时的压接与焊接,避免多股铜线散丝带来的接触不良问题。

  外部的固定支架采用绝缘工程塑料一体注塑成型,支架四个角位预留了沉头安装孔,安装孔的位置度公差控制在±0.1mm范围内,适配M3规格的沉头螺丝,可直接固定在电气柜的安装梁或者PCB基板上,安装后整体结构无松动余量,能承受常规工控场景下的振动冲击,不会出现绕组移位、铁芯错位的问题。支架的内圈做了与铁芯外轮廓完全匹配的定位卡槽,铁芯压入卡槽后无需额外粘接即可完成径向定位,装配时可直接将绕制完成的铁芯组件压入支架,生产装配效率较高,也方便后期故障时的拆解维护。

  在实际应用场景中,这类结构的电压互感器多用于低压配电盘的电压监测、小型实验电源的电压采样、学生教学实验中的电磁感应原理演示,相较于开合式的电流互感器,它的闭合磁路结构采样精度更高,角差与比差都能控制在民用级测量的允许范围内,可满足常规电压监测的精度要求。设计时特意将两个绕组分别布置在对向铁芯柱上,拉大了一次绕组与二次绕组之间的爬电距离,在低压工况下无需额外增加绝缘隔板即可满足绝缘要求,有效压缩了整体结构的体积,整体安装边界控制在100mm见方的范围内,厚度不超过30mm,不会占用过多的柜内安装空间,适配紧凑化设计的小型电气设备安装需求。

  绕组绕制时特意控制了每层的绕制张力,避免张力过大导致漆包线的绝缘层被铁芯棱角压破,也避免张力过小导致绕组松散、匝间间隙过大带来的体积冗余。绕组绕制完成后会做浸绝缘漆处理,漆液填充到匝间缝隙后既可以固定绕组线匝,提升整体结构强度,也能进一步增强匝间绝缘性能,避免长期使用过程中积尘、受潮带来的绝缘下降问题。支架的表面做了哑光磨砂处理,不会在高压环境下积累静电,也能减少表面灰尘的附着,降低长期使用后的绝缘风险。

  从建模逻辑来看,铁芯部分先绘制单片硅钢片的轮廓草图,通过阵列、错位拼接的方式完成叠片铁芯的建模,还原实际叠压的结构特征,绕组部分通过螺旋线扫描的方式生成单匝铜线,再通过轴向阵列完成整组绕组的建模,还原密绕线圈的层叠纹理,固定支架部分通过实体拉伸、切除的方式完成安装孔、定位卡槽的特征建模,所有特征的尺寸都参考实际低压互感器的通用设计参数,安装孔位、绕组间距、铁芯截面尺寸都符合行业通用的设计规范,可直接用于结构教学、装配模拟、选型参考等场景。
