工业炉用Y型压缩空气辅助油雾化装置

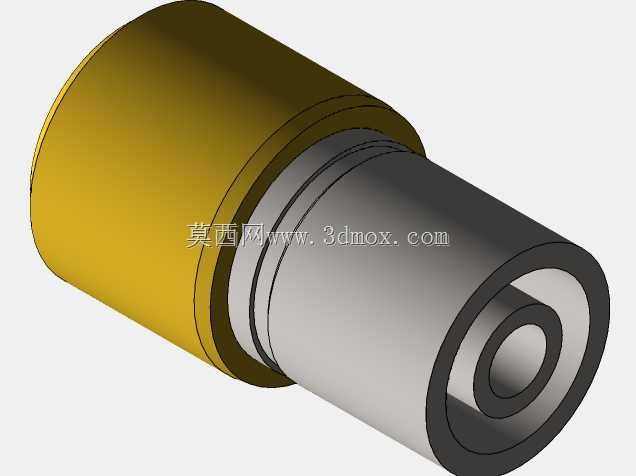

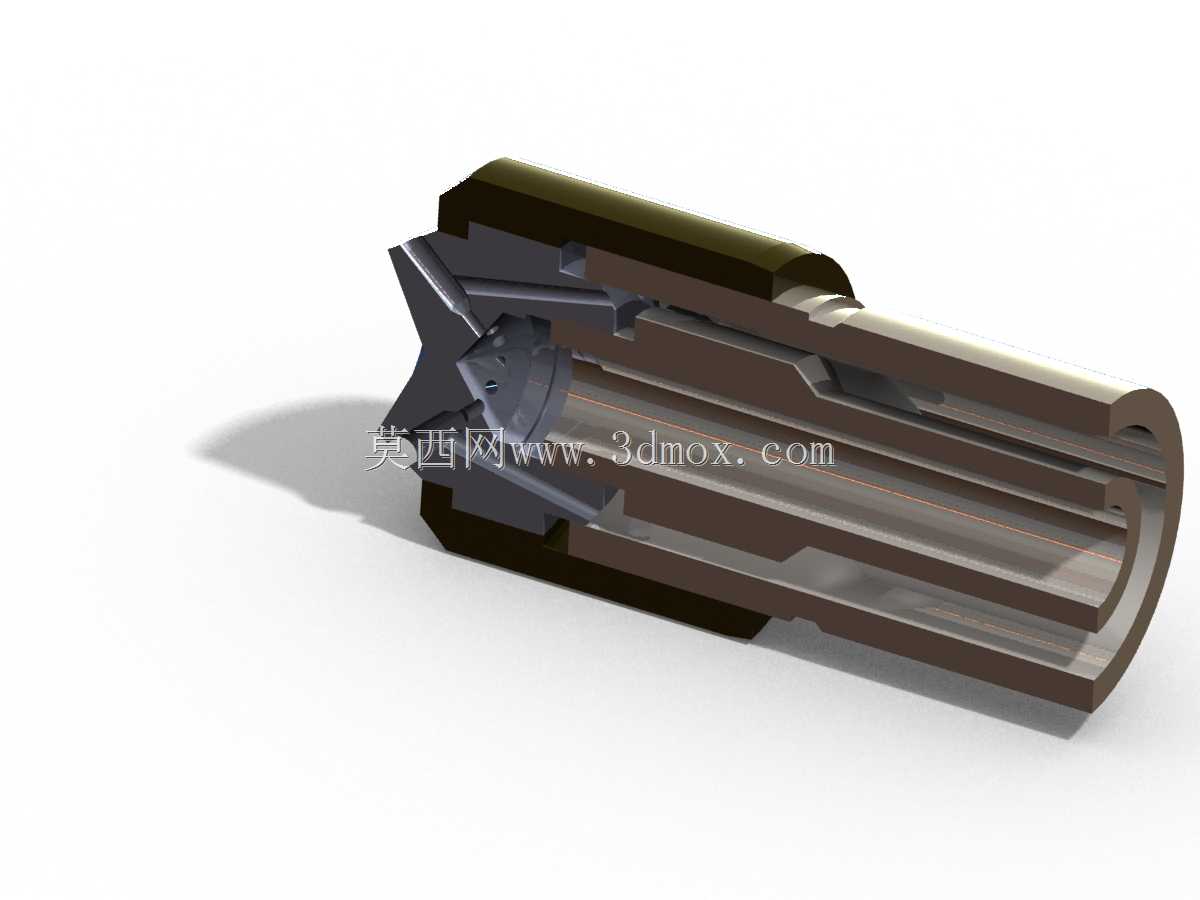

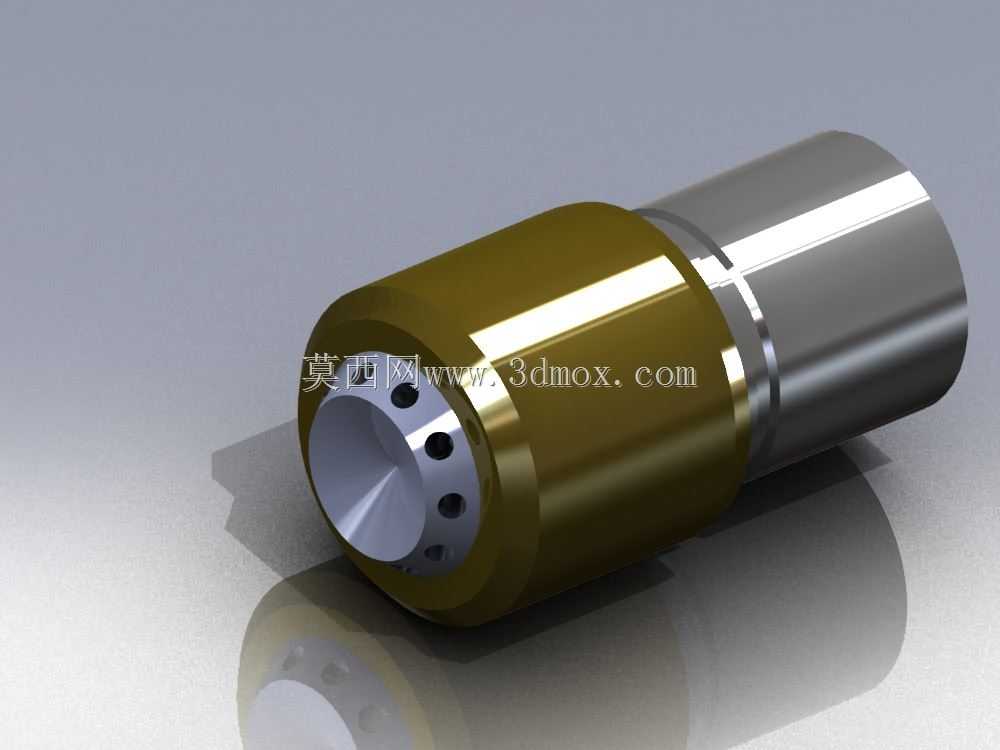

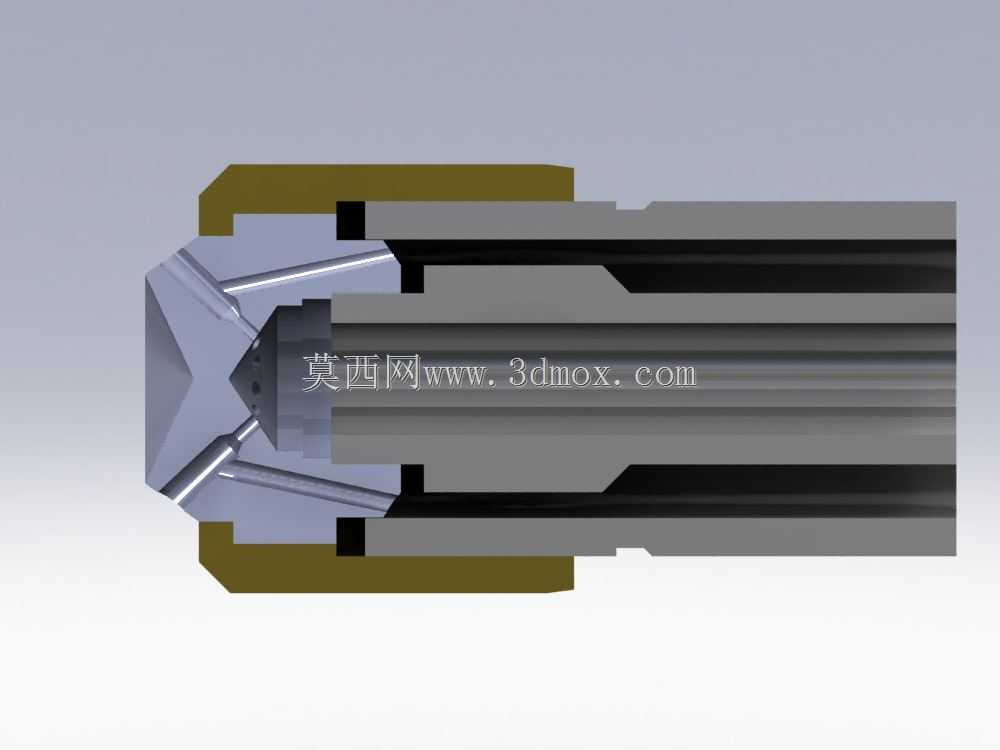

在工业炉的燃烧系统搭建中，燃油雾化效果直接决定了燃烧效率、烟气排放指标以及炉内温度场均匀性，这款Y型结构的油雾化部件，正是针对蒸汽/压缩空气辅助雾化场景开发的核心功能件。从结构设计逻辑来看，该部件采用同轴嵌套的阶梯轴式外形，一端为大直径的雾化混合腔体段，外表面做了防锈耐磨的表面处理，另一端为小直径的连接安装段，加工有标准的配合公差带，可直接嵌入燃烧器的对应安装位，无需额外设计转接结构，安装边界的径向尺寸与轴向长度均适配常规中小型工业燃烧器的预留安装空间，现场替换或新装都能快速完成对位。其核心功能是通过引入高压蒸汽或压缩空气作为雾化介质，在前端的混合腔体内将压力燃油剪切破碎为微米级的油雾颗粒，让燃油与助燃空气充分混合，避免出现燃油滴燃、局部过热结焦的问题，相比纯压力式雾化结构，这种气助雾化的方式对燃油粘度的适配范围更广，在使用重质燃油的工业炉工况下也能稳定实现良好雾化效果。设计过程中，前端雾化出口处均匀分布的多个喷孔经过角度匹配，可让油雾以特定扩散角喷出，匹配燃烧器的火焰形态要求，避免油雾直接冲刷炉衬造成局部损伤；腔体内部的流道做了顺滑过渡处理，减少介质流动的压损，同时避免流道内出现积液死角，防止停机后残留燃油结焦堵塞喷孔。在实际工况应用中，该部件可适配锻造加热炉、热处理回火炉、小型蒸汽锅炉等使用液体燃料的热工设备，既可以在新设备设计阶段直接选用匹配型号，也能作为老旧燃烧器雾化部件的替换升级件，安装时只需保证连接段的密封配合到位，接入对应压力的雾化介质与燃油管路即可投入使用，日常维护仅需定期检查喷孔堵塞情况，无需复杂的拆解保养。从建模细节来看，该三维结构完整还原了部件的外部配合尺寸、内部流道轮廓以及喷孔的分布角度，结构设计人员可直接将其导入燃烧系统装配体中做干涉检查、管路匹配设计，也可基于该模型做参数调整，适配不同燃油流量、不同雾化压力的定制化工况需求，无需从零开始绘制基础外形，能大幅缩短热工燃烧系统的设计周期。
