可调式绘图分规简易指南针结构

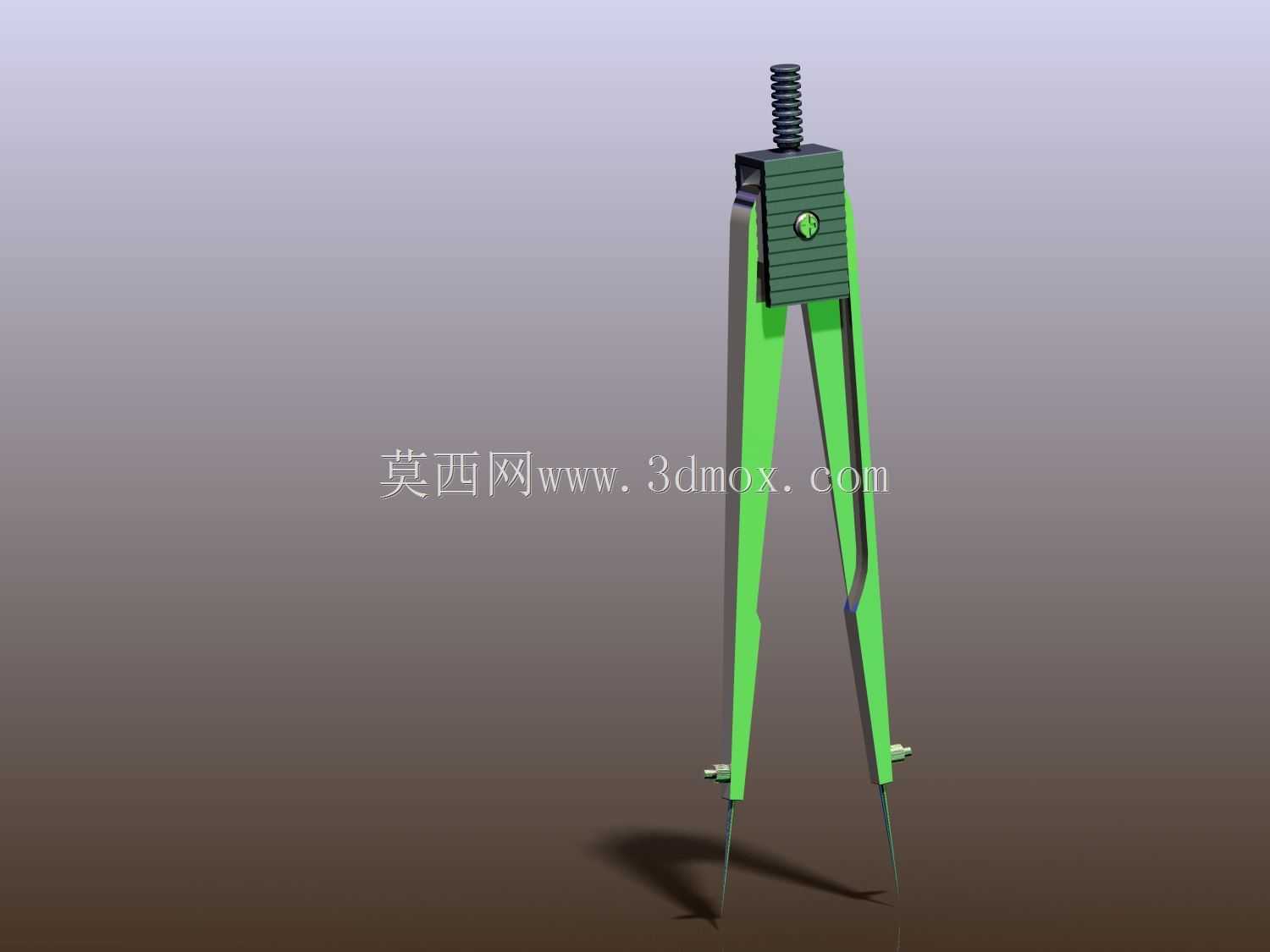

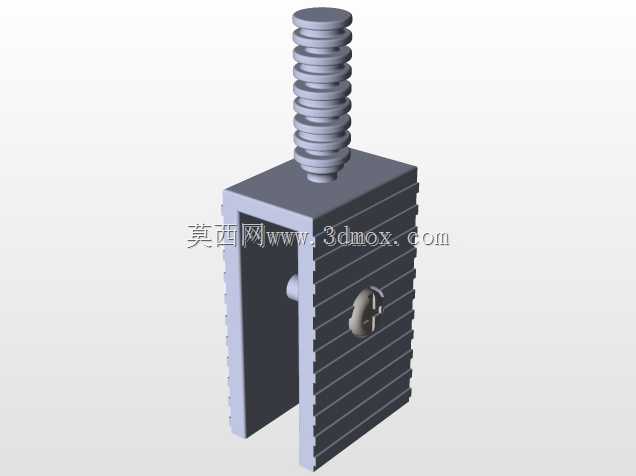

　　日常手工绘图作业里，这类带针尖的分规结构是工程制图、几何测绘场景中绕不开的基础工具，这次的结构在传统分规的基础上整合了简易指南针功能，能在户外测绘、无基准参考的现场划线场景里同步完成方位确认与尺寸量取，不用额外携带单独的指北装置，减少野外作业时随身工具的携带数量。从结构功能来看，两个支腿采用等长对称设计，顶端通过铰接轴实现开合角度的无级调节，铰接位置设置了带防滑纹理的锁紧压块，配合顶部的调节螺杆，能够在调整好支腿开合角度后通过旋动螺杆压合锁紧块，固定两个支腿的相对位置，避免划线、量取尺寸过程中支腿滑移导致的尺寸偏差，支腿末端的硬质合金针尖经过磨尖处理，扎入绘图纸面、金属样板、木质划线平台时能保持稳定的落点，

　　不会因为针尖打滑出现划线偏移，针尖位置设置了微小的台阶限位，避免扎入过深破坏基材表面，也能保证每次落点的深度一致，重复量取尺寸时的误差控制在绘图允许的公差范围内。设计过程中优先考虑了手持操作的人机尺寸，支腿外侧做了圆弧过渡的握持面，表面做哑光防滑处理，长时间手持操作时不会硌手，也不会因为手汗出现滑脱，整体结构的重心落在铰接轴正下方，放置在平台上时能保持直立状态，不会侧翻滚落。顶部集成的指南针模块嵌装在锁紧压块的中心位置，采用密封式结构，避免绘图过程中沾染的墨水、铅芯粉末、划线涂料渗入罗盘内部影响指针转动灵活性，罗盘的刻度圈与支腿的对称中线做了对齐校准，当两个支腿完全并拢时，罗盘的北向刻度正好与支腿长度方向平行，

　　现场使用时只要将分规直立，就能快速读取当前方位，在野外地形测绘、大型构件现场放样时，不需要额外找平罗盘，依托分规自身的直立状态就能完成方位判定，大幅提升现场作业的效率。从安装边界与外形尺寸来看，支腿完全收拢时整体外形为细长杆状，能够放入常规的绘图工具盒笔插位置，不会占用过多收纳空间，支腿最大开合角度下能够满足常规A0幅面图纸的大尺寸圆弧划线、等分线段作业需求，调节螺杆的行程覆盖了从最小0.1mm到最大开合距的全范围锁紧，锁紧后支腿的侧向晃动量控制在0.02mm以内，重复开合到同一刻度位置时的针尖距偏差不超过0.05mm，完全满足手工绘图、样板划线的精度要求。结构上没有采用多余的复杂零件，所有部件都采用冲压与机加工结合的工艺制作，

　　支腿选用弹性适中的钢材制作，多次开合后不会出现塑性变形，铰接轴的配合间隙经过选配，既保证转动灵活无卡滞，又不会出现松旷导致的角度漂移，针尖采用过盈配合压装在支腿末端，磨损后可以单独更换，不需要整体报废工具，降低长期使用的维护成本。实际使用场景中，除了常规的绘图室几何作图、机械加工车间的样板划线，这类带方位指示的分规还能适配地质勘探现场的初步测绘、户外广告安装的方位定位、木工大构件放样的尺寸量取等场景，不需要额外搭配其他辅助工具就能完成基础的方位判定与尺寸转移作业，相比传统单一功能的分规，拓展了工具的使用场景，也减少了作业时工具切换的时间。
