卧式带锯传动轮组带锯条结构设计

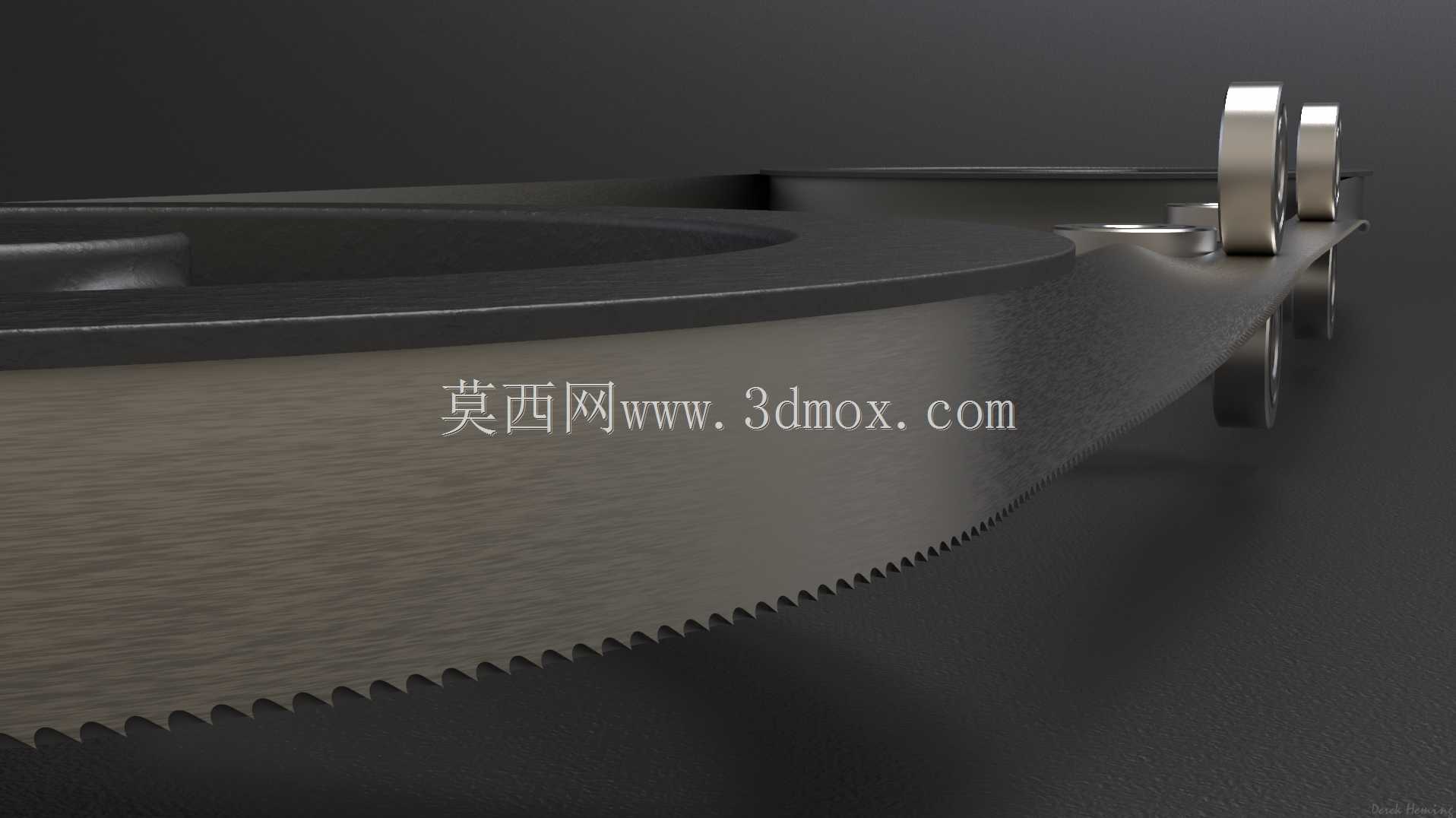

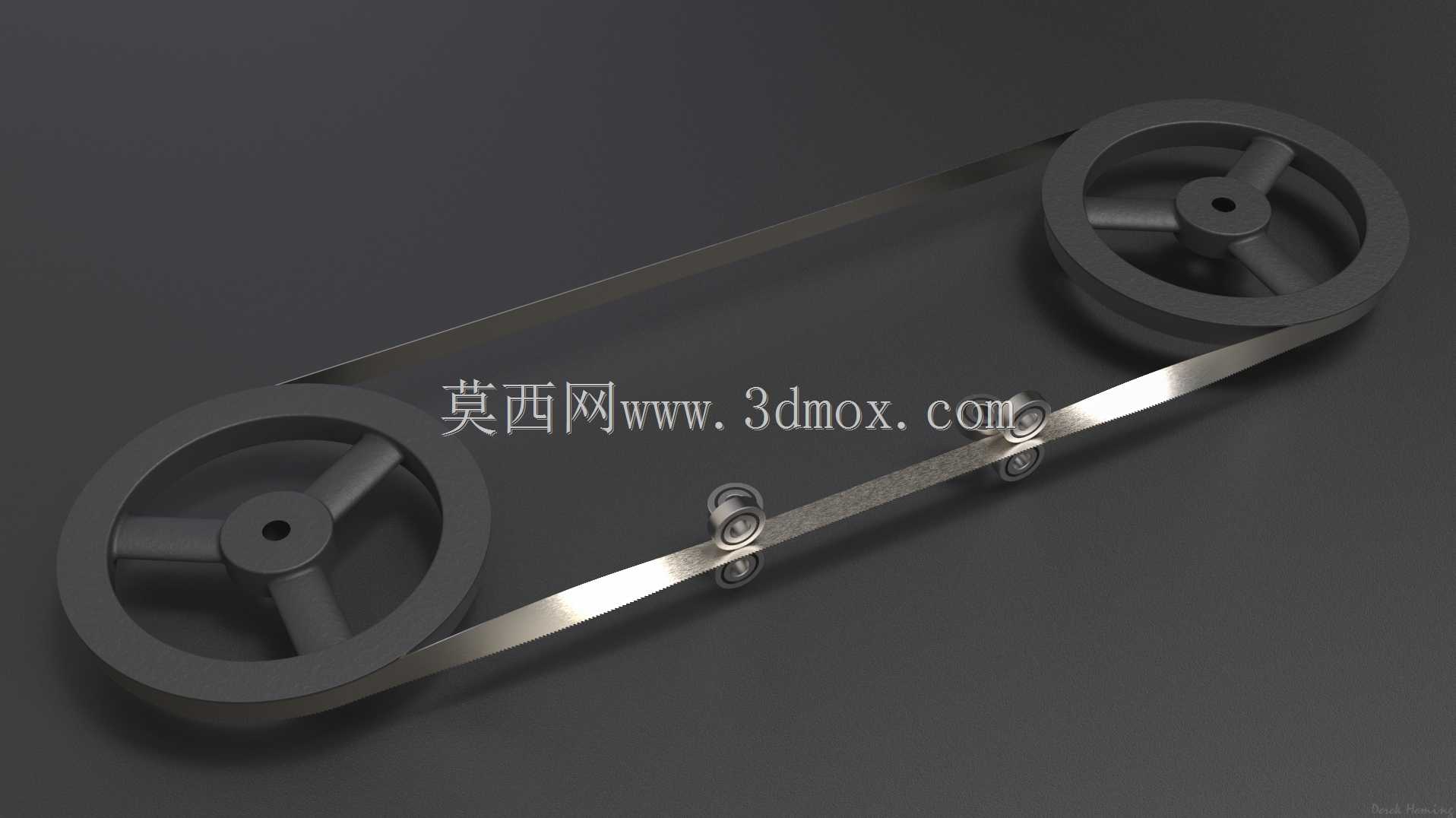

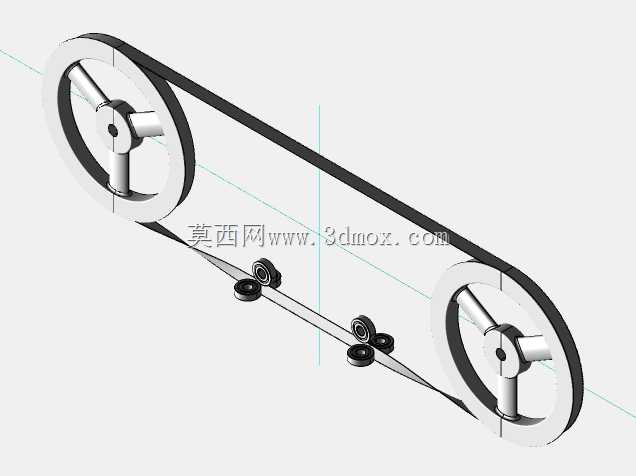

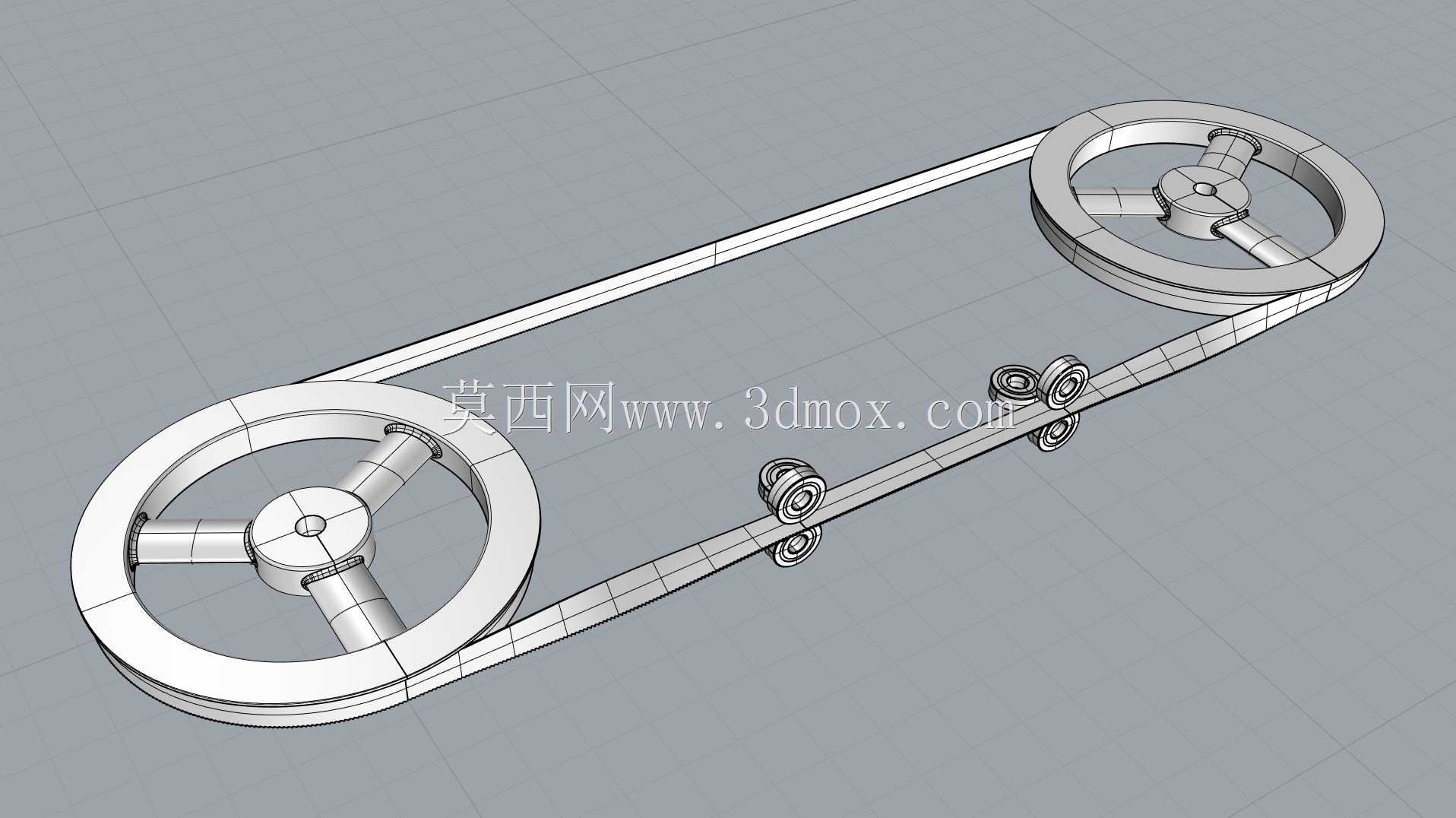

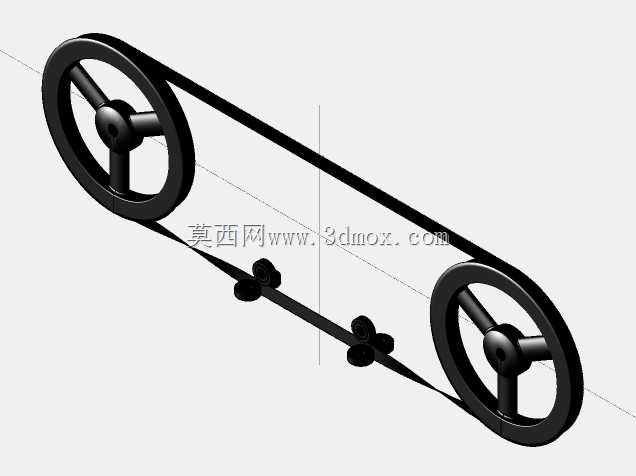

该结构主要应用于金属下料、小型型材切割类卧式带锯设备的传动端，是带锯设备实现连续锯切动作的核心传动承载单元，日常多用于小型机加工车间的棒料截断、异形型材修切、DIY小型金属加工场景，也可适配小型木工卧式带锯的软质材料切割需求，承担着将动力轮的旋转运动转化为带锯条直线切削运动的核心作用，同时保障锯条运行过程中的张紧度与轨迹稳定性，避免锯条跑偏、窜动、断带等常见故障。整套结构采用双轮对称布局，两个三辐式传动轮分别作为主动轮与从动轮布置在结构两端，轮体采用中心轮毂加三辐条连接外圈轮缘的结构，在保障轮体结构强度的前提下尽可能降低自重，减少转动惯量带来的动力损耗，轮缘做适配带锯条背厚的限位槽设计，可约束锯条的轴向窜动，让锯条始终保持在轮体中心位置运行。两轮之间的跨距根据常规小型带锯的有效切割行程设定，预留了足够的中部作业空间，可满足常规直径棒料、中小型方料的切割通过需求，不会出现轮体干涉待切割工件的问题。两轮之间靠近下侧锯条的位置设置了两组导向张紧组件，每组组件采用双轴承夹持锯条背部与侧面的结构，既可以对运行中的锯条起到导向定位作用，抵消锯切过程中锯条受到的侧向切削力，避免锯条扭曲变形，也可以辅助调整锯条的张紧程度，让锯条始终保持合适的张紧力，既不会因为张紧力过大导致锯条疲劳断裂，也不会因为张紧力不足出现打滑、跑斜的问题。设计过程中优先保证了轮体的同轴度与平行度要求，两个传动轮的安装端面保持严格平行，轮轴中心线处于同一水平面，避免锯条运行过程中出现单侧受力磨损的问题；导向组件的安装位置避开了锯条的切削作业区间，不会干涉工件的进给动作，同时导向轮的轴承采用低摩擦阻力的深沟球结构，可减少锯条运行过程中的摩擦损耗，延长锯条使用寿命。整套结构的安装边界预留了标准的安装孔位，可直接适配常规小型卧式带锯的机架安装位，主动轮端可直接连接驱动电机输出轴，从动轮端预留了张紧调节的行程空间，可通过调整从动轮的中心距来完成锯条的安装拆卸与张紧度微调，整体结构紧凑，运行稳定性强，可满足长时间连续锯切作业的使用需求。
